震动锤击式PHC型预应力管桩施工作业指导书(工指用)VIP免费

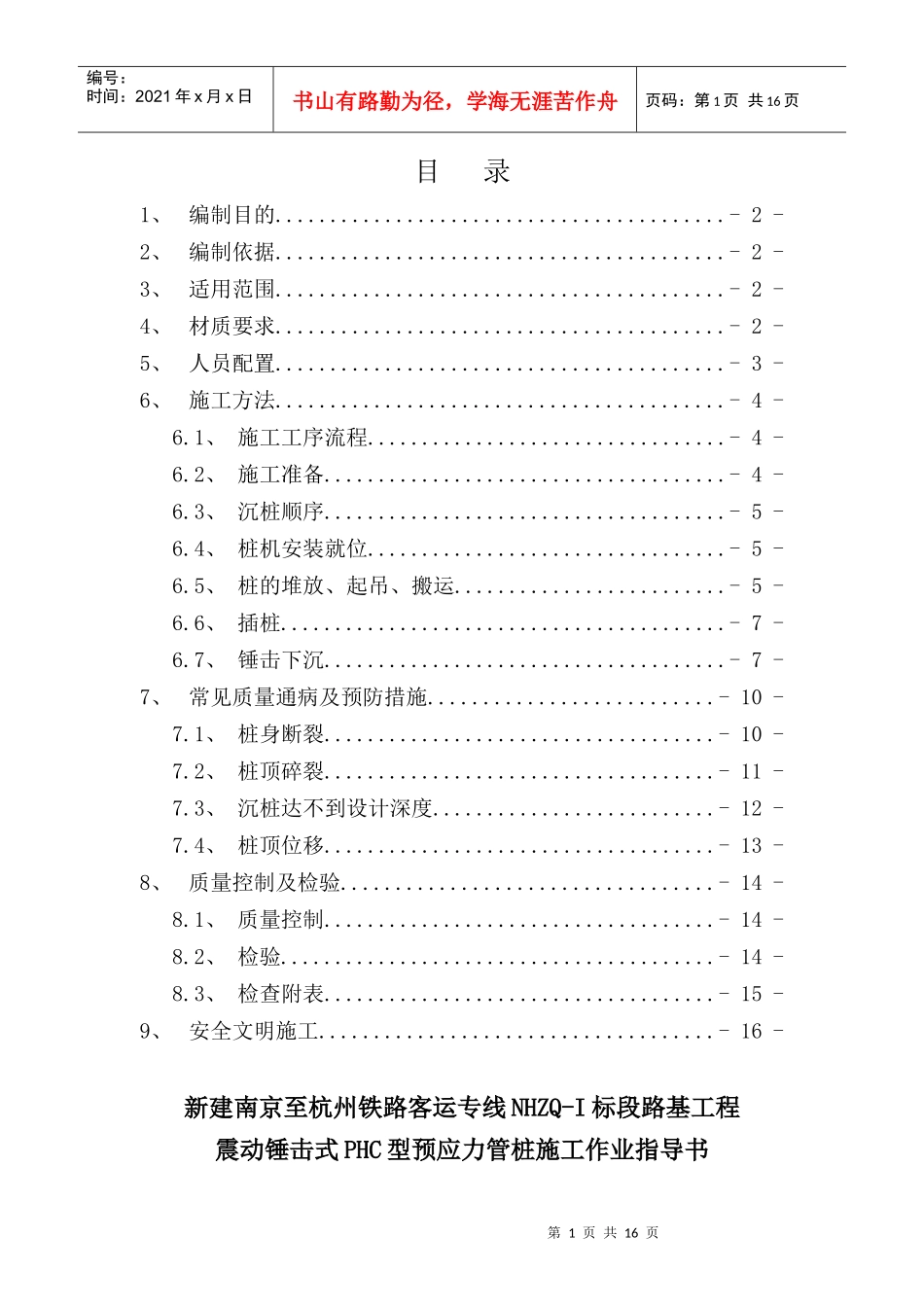

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页目录1、编制目的.........................................-2-2、编制依据.........................................-2-3、适用范围.........................................-2-4、材质要求.........................................-2-5、人员配置.........................................-3-6、施工方法.........................................-4-6.1、施工工序流程.................................-4-6.2、施工准备.....................................-4-6.3、沉桩顺序.....................................-5-6.4、桩机安装就位.................................-5-6.5、桩的堆放、起吊、搬运.........................-5-6.6、插桩.........................................-7-6.7、锤击下沉.....................................-7-7、常见质量通病及预防措施..........................-10-7.1、桩身断裂....................................-10-7.2、桩顶碎裂....................................-11-7.3、沉桩达不到设计深度..........................-12-7.4、桩顶位移....................................-13-8、质量控制及检验..................................-14-8.1、质量控制....................................-14-8.2、检验........................................-14-8.3、检查附表....................................-15-9、安全文明施工....................................-16-新建南京至杭州铁路客运专线NHZQ-I标段路基工程震动锤击式PHC型预应力管桩施工作业指导书第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页1、编制目的明确震动锤击式PC型预应力管桩施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范PHC型预应力管桩作业施工。2、编制依据2.1、宁杭铁路客运专线施工图及设计交底等设计文件；2.2、《客运专线铁路路基工程施工质量验收标准》（铁建设[2005]160号）；2.3、《客运专线铁路路基工程施工技术指南》（TZ212－2005）；2.4、《铁路工程施工安全技术规程》（TB10401－2003）；2.5、国家、地方、行业颁布的其它有关文件资料；2.6、现场施工技术调查和我单位的现有施工技术水平和资源。3、适用范围适用于宁杭铁路客运专线Ⅰ标段路基工程震动锤击式PHC型预应力管桩地基处理施工。4、材质要求4.1、钢筋混凝土桩和预应力混凝土桩现场制作应符合下列规定：4.1.1、混凝土材料、拌制、浇筑、张拉等应符合现行《铁路混凝土与砌体工程施工规范》（TB10210）和现行《铁路桥涵施工规范》（TB10203）的有关规定,及设计要求。4.1.2、桩身混凝土应连续浇筑，不得中断，并应填写制桩记录。桩身混凝土应达到吊运要求的强度，且不低于设计强度的70%后方可吊运，达到设计强度后方可使用。桩的钢筋或预应力筋的技术标准、加工、接头和安装，应符合现行《铁路混凝土与砌体工程施工规范》（TB10210）的有关规定和设计图要求。4.1.3、桩的主筋宜采用整根钢筋，当须接长时，应采用对接焊接箍筋或螺旋筋必须箍紧主筋，钢筋的保护层厚度应满足设计要求。4.2、当外购预应力混凝土管桩时，管桩进场后，应按照《先张法预应力砼管桩》（GB13476-1999）的国家标准或各地区的地方标准第3页共16页第2页共16页平整夯实场地及道路加固测定桩位预制桩进场编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页对管桩的外观、桩径、长度、壁厚、桩身弯曲度、桩端头板的平整度、桩身强度以及桩身上的材料标识等按规范进行验收，在每根桩上用油漆画出长度标志，并审查产品合格证明文件，把好材料进场验收关。根据设计及施工规范要求等级将不符合要求的管桩清退出场。4.3、正式施工前必须先打试验桩，其数量不少于2根，以检验管桩施工工艺、机械性能及质量控制，核对地质资料、桩长和贯入度，确定工艺参数，并报监理确认。5、人员配置作业工地人员配置按照架子队要求配置。序号工种...
