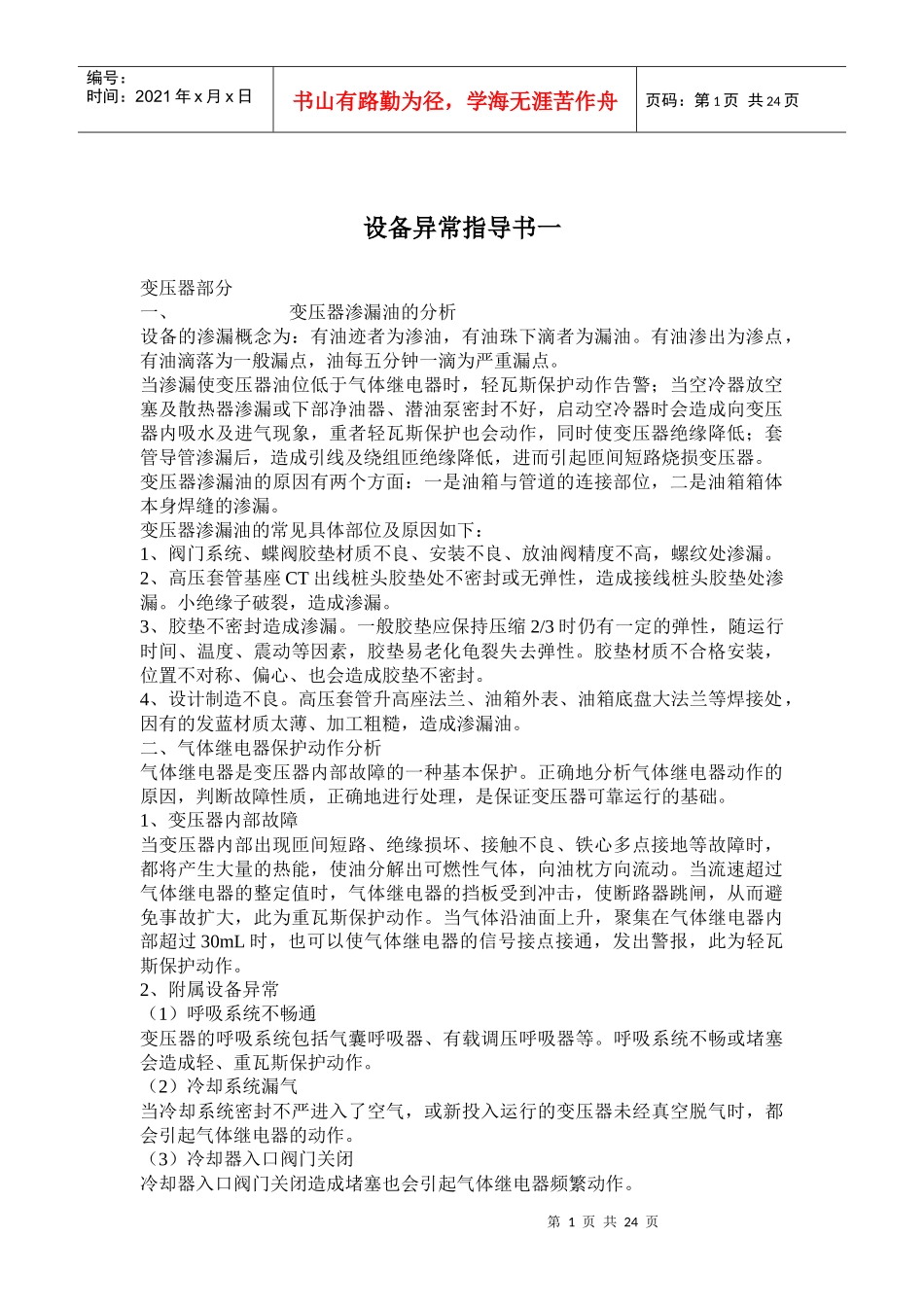

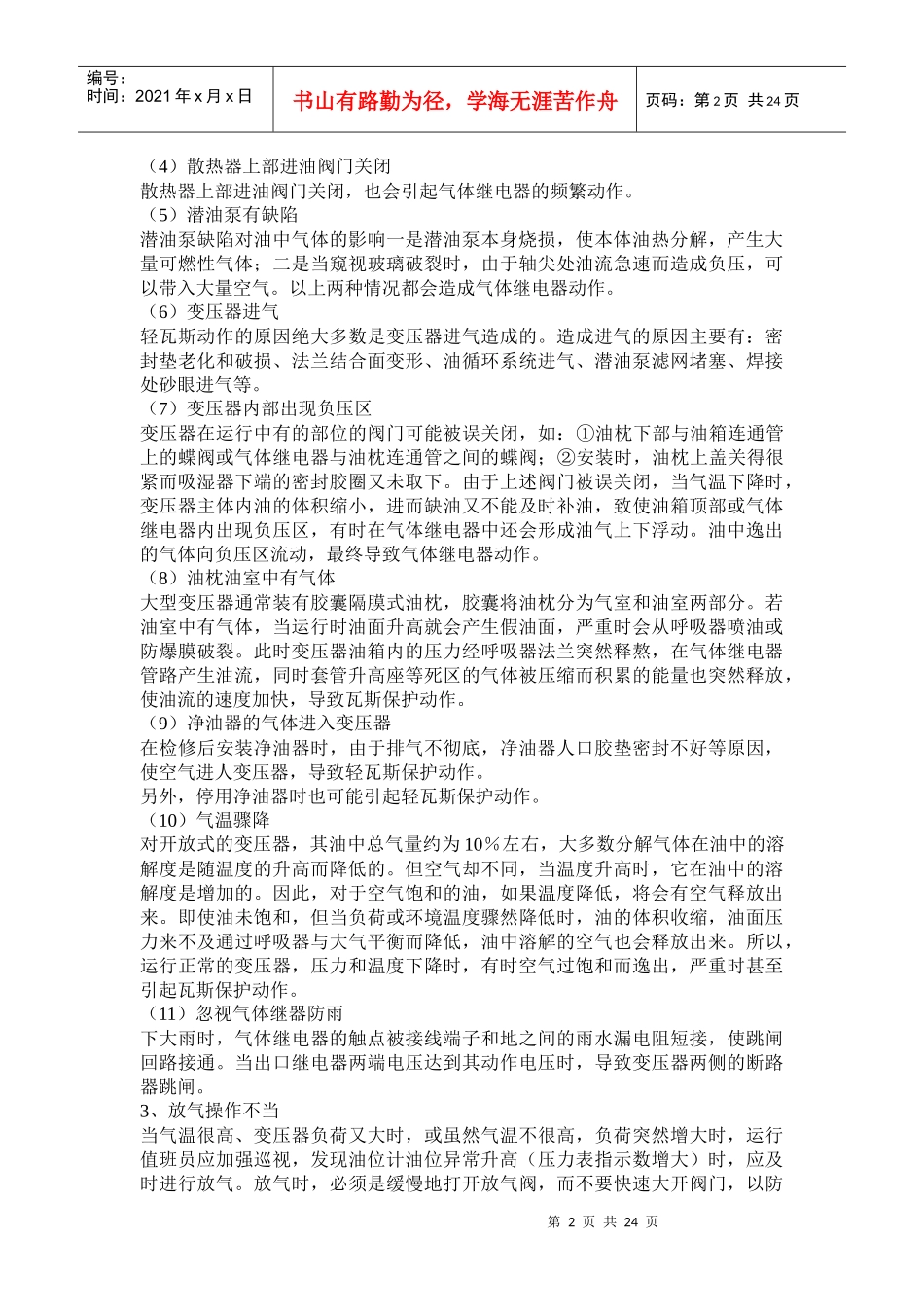

第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页设备异常指导书一变压器部分一、变压器渗漏油的分析设备的渗漏概念为：有油迹者为渗油，有油珠下滴者为漏油。有油渗出为渗点，有油滴落为一般漏点，油每五分钟一滴为严重漏点。当渗漏使变压器油位低于气体继电器时，轻瓦斯保护动作告警；当空冷器放空塞及散热器渗漏或下部净油器、潜油泵密封不好，启动空冷器时会造成向变压器内吸水及进气现象，重者轻瓦斯保护也会动作，同时使变压器绝缘降低；套管导管渗漏后，造成引线及绕组匝绝缘降低，进而引起匝间短路烧损变压器。变压器渗漏油的原因有两个方面：一是油箱与管道的连接部位，二是油箱箱体本身焊缝的渗漏。变压器渗漏油的常见具体部位及原因如下：1、阀门系统、蝶阀胶垫材质不良、安装不良、放油阀精度不高，螺纹处渗漏。2、高压套管基座CT出线桩头胶垫处不密封或无弹性，造成接线桩头胶垫处渗漏。小绝缘子破裂，造成渗漏。3、胶垫不密封造成渗漏。一般胶垫应保持压缩2/3时仍有一定的弹性，随运行时间、温度、震动等因素，胶垫易老化龟裂失去弹性。胶垫材质不合格安装，位置不对称、偏心、也会造成胶垫不密封。4、设计制造不良。高压套管升高座法兰、油箱外表、油箱底盘大法兰等焊接处，因有的发蓝材质太薄、加工粗糙，造成渗漏油。二、气体继电器保护动作分析气体继电器是变压器内部故障的一种基本保护。正确地分析气体继电器动作的原因，判断故障性质，正确地进行处理，是保证变压器可靠运行的基础。1、变压器内部故障当变压器内部出现匝间短路、绝缘损坏、接触不良、铁心多点接地等故障时，都将产生大量的热能，使油分解出可燃性气体，向油枕方向流动。当流速超过气体继电器的整定值时，气体继电器的挡板受到冲击，使断路器跳闸，从而避免事故扩大，此为重瓦斯保护动作。当气体沿油面上升，聚集在气体继电器内部超过30mL时，也可以使气体继电器的信号接点接通，发出警报，此为轻瓦斯保护动作。2、附属设备异常（1）呼吸系统不畅通变压器的呼吸系统包括气囊呼吸器、有载调压呼吸器等。呼吸系统不畅或堵塞会造成轻、重瓦斯保护动作。（2）冷却系统漏气当冷却系统密封不严进入了空气，或新投入运行的变压器未经真空脱气时，都会引起气体继电器的动作。（3）冷却器入口阀门关闭冷却器入口阀门关闭造成堵塞也会引起气体继电器频繁动作。第2页共24页第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页（4）散热器上部进油阀门关闭散热器上部进油阀门关闭，也会引起气体继电器的频繁动作。（5）潜油泵有缺陷潜油泵缺陷对油中气体的影响一是潜油泵本身烧损，使本体油热分解，产生大量可燃性气体；二是当窥视玻璃破裂时，由于轴尖处油流急速而造成负压，可以带入大量空气。以上两种情况都会造成气体继电器动作。（6）变压器进气轻瓦斯动作的原因绝大多数是变压器进气造成的。造成进气的原因主要有：密封垫老化和破损、法兰结合面变形、油循环系统进气、潜油泵滤网堵塞、焊接处砂眼进气等。（7）变压器内部出现负压区变压器在运行中有的部位的阀门可能被误关闭，如：①油枕下部与油箱连通管上的蝶阀或气体继电器与油枕连通管之间的蝶阀；②安装时，油枕上盖关得很紧而吸湿器下端的密封胶圈又未取下。由于上述阀门被误关闭，当气温下降时，变压器主体内油的体积缩小，进而缺油又不能及时补油，致使油箱顶部或气体继电器内出现负压区，有时在气体继电器中还会形成油气上下浮动。油中逸出的气体向负压区流动，最终导致气体继电器动作。（8）油枕油室中有气体大型变压器通常装有胶囊隔膜式油枕，胶囊将油枕分为气室和油室两部分。若油室中有气体，当运行时油面升高就会产生假油面，严重时会从呼吸器喷油或防爆膜破裂。此时变压器油箱内的压力经呼吸器法兰突然释熬，在气体继电器管路产生油流，同时套管升高座等死区的气体被压缩而积累的能量也突然释放，使油流的速度加快，导致瓦斯保护动作。（9）净油器的气体进入变压器在检修后安装净油器时，由于排气不彻底，净油器人口胶垫密封不好等原因，使空气进人变压器，...
