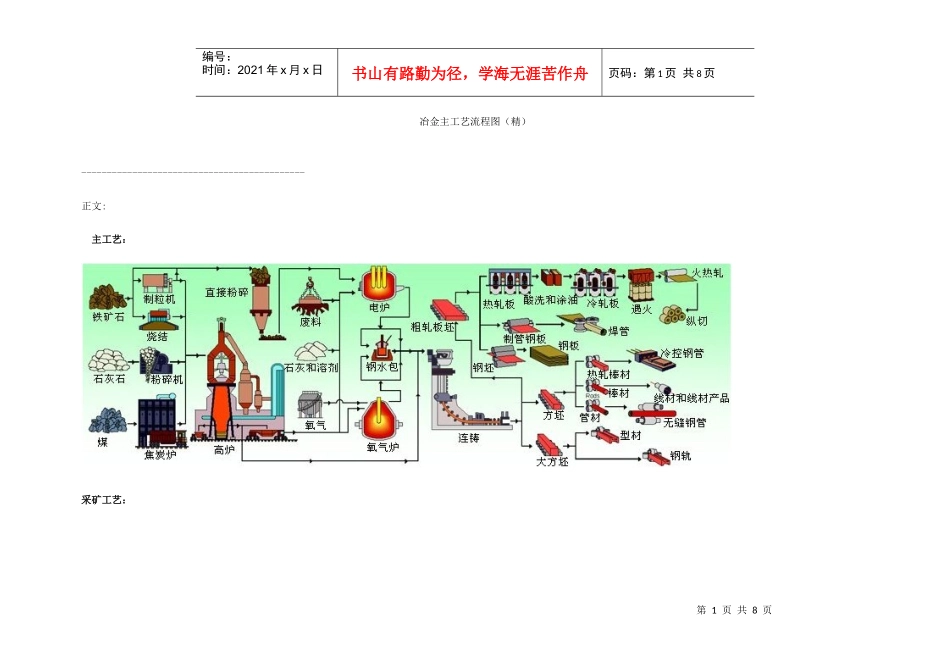

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页冶金主工艺流程图（精）--------------------------------------------正文:主工艺：采矿工艺：第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页采矿流程介绍采矿工业是一种重要的原料采掘工业，在已基本达到的高度机械化基础上，矿井在提升、运输、排水、通风、瓦斯监控等许多环节将实现自动化和遥控。地下和露天矿都将实现计算机集中自动管理监控。采矿方法可大致分为露天开采、地下开采和液体开采3种基本采矿方法。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页烧结工艺第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页炼钢工艺：炼钢流程介绍第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页通过氧化反应脱碳、升温、合金化的过程。它的主要任务是脱碳、脱氧、升温、去除气体和非金属夹杂、合金化。主要包括造渣、出渣、熔池搅拌、电炉底吹、熔化期、氧化期和脱炭期、精炼期、还原期、炉外精炼、钢液搅拌、钢包喂丝、钢包处理、钢包精炼、惰性气体处理、预合金化、成分控制、增硅、终点控制、出钢等过程。连铸工艺第7页共8页第6页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共8页连铸工艺流程介绍第8页共8页第7页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共8页将高温钢水浇注到一个个的钢锭模内，而是将高温钢水连续不断地浇到一个或几个用强制水冷带有“活底”(叫引锭头)的铜模内(叫结晶器)，钢水很快与“活底”凝结在一起，待钢水凝固成一定厚度的坯壳后，就从铜模的下端拉出“活底”，这样已凝固成一定厚度的铸坯就会连续地从水冷结晶器内被拉出来，在二次冷却区继续喷水冷却。带有液芯的铸坯，一边走一边凝固，直到完全凝固。待铸坯完全凝固后，用氧气切割机或剪切机把铸坯切成一定尺寸的钢坯。这种把高温钢水直接浇注成钢坯的新工艺，就叫连续铸钢。轧钢工艺轧钢流程介绍在旋转的轧辊间改变钢坯形状的压力加工过程。主要包括上料机构、加热炉、除鳞机、粗轧机组、中轧机组、精轧机组、分段剪、上冷床制动装置、冷床、成品剪或锯、精整打捆装置等。
