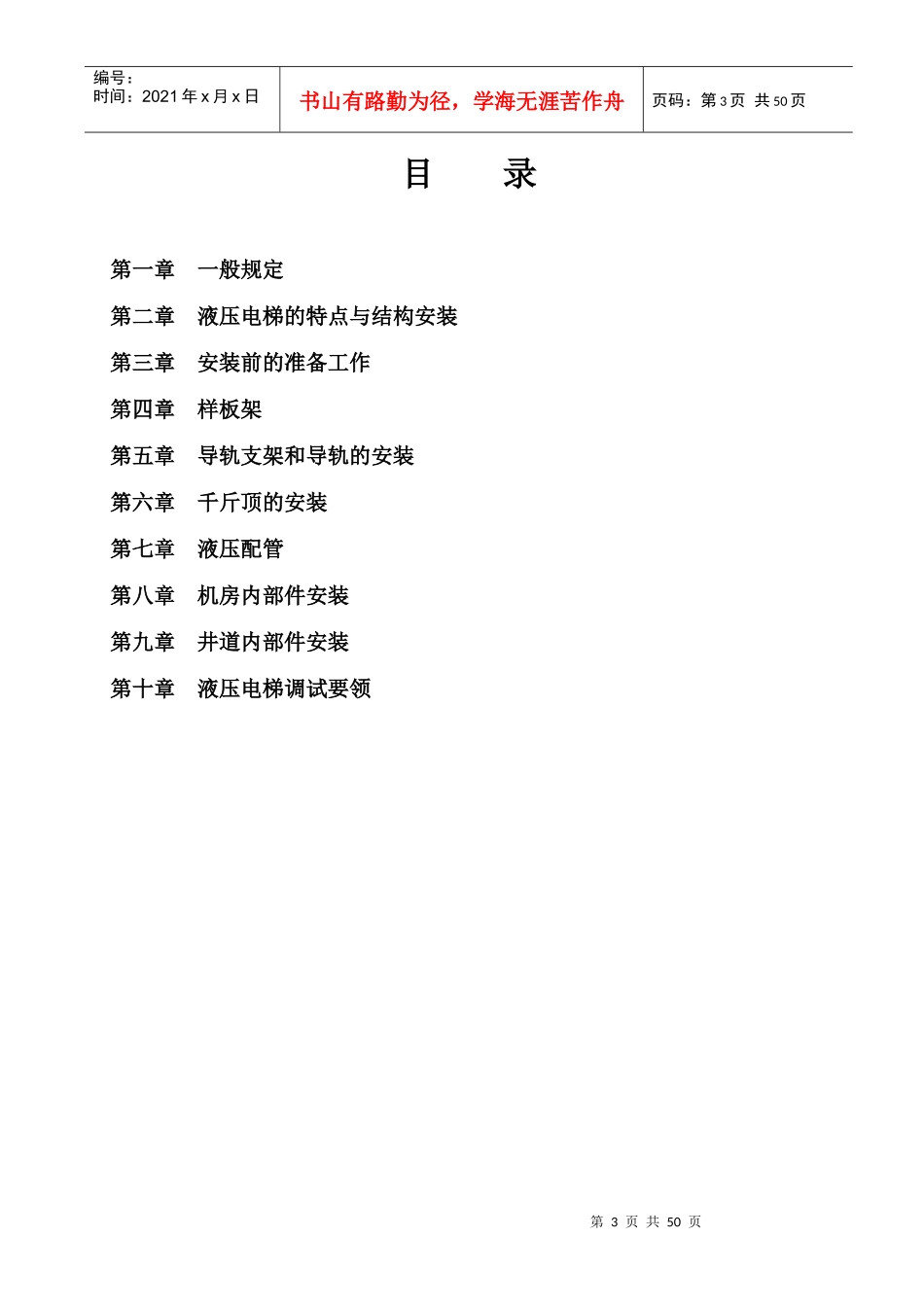

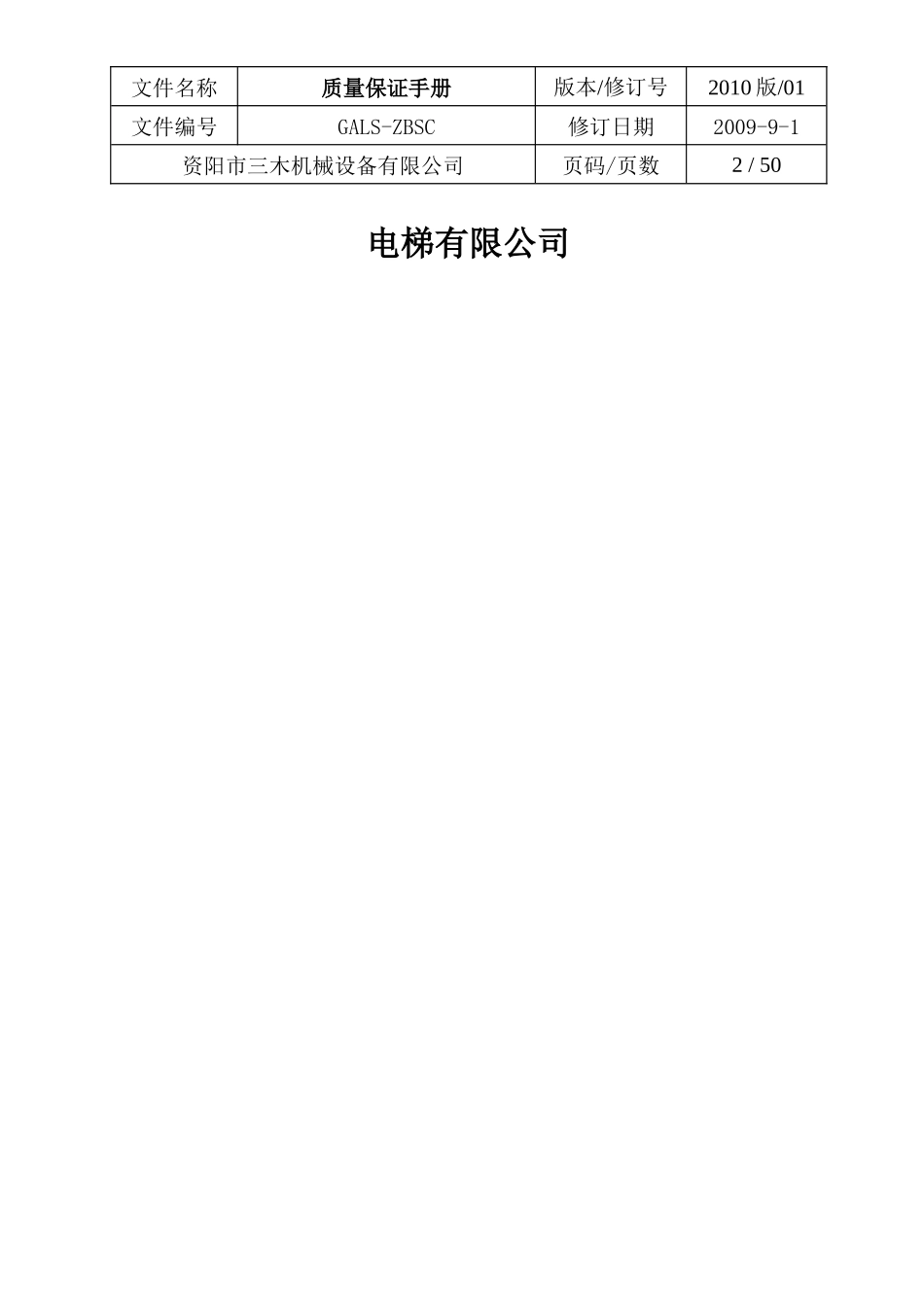

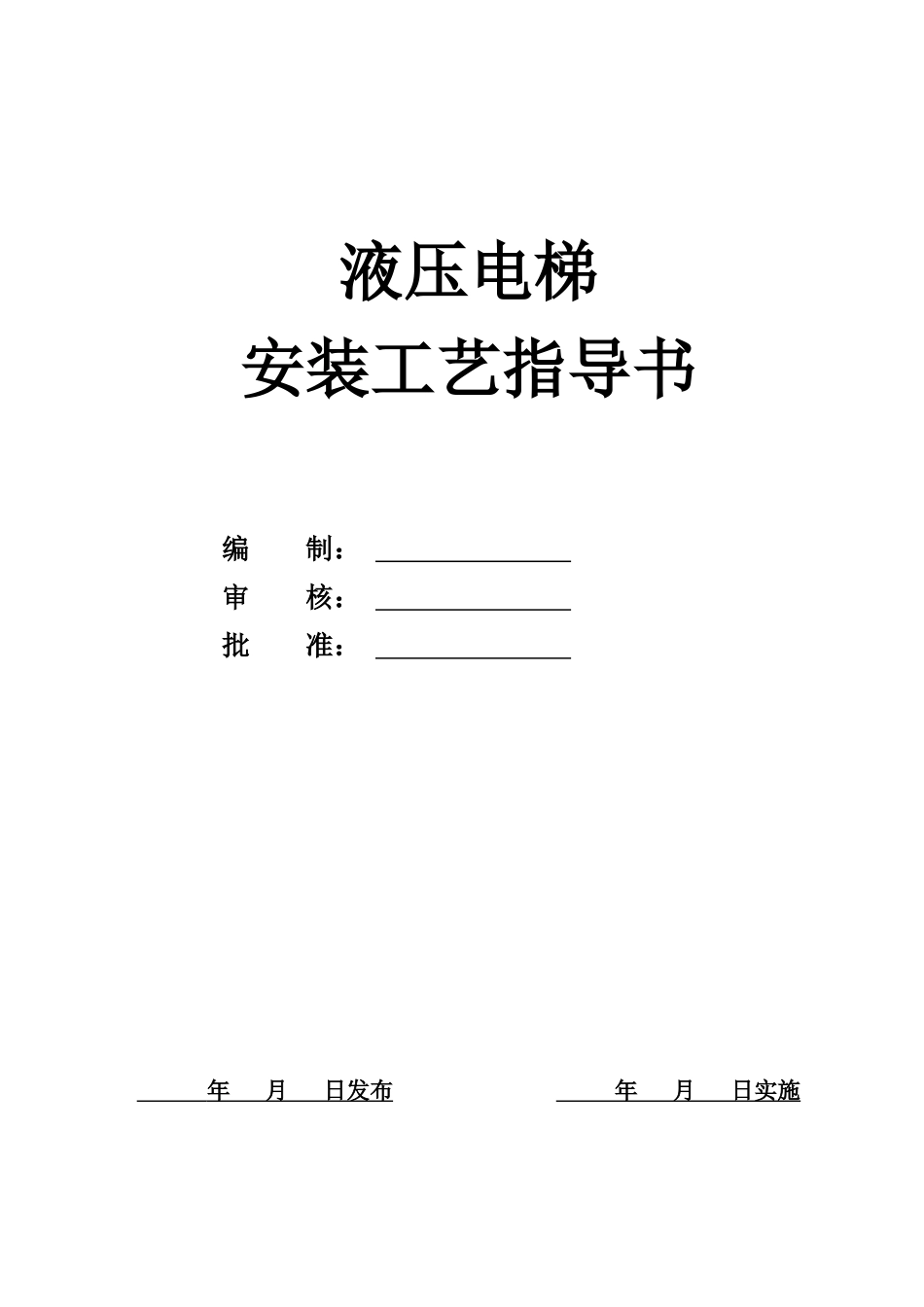

液压电梯安装工艺指导书编制：审核：批准：年月日发布年月日实施文件名称质量保证手册版本/修订号2010版/01文件编号GALS-ZBSC修订日期2009-9-1资阳市三木机械设备有限公司页码/页数2/50电梯有限公司第3页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共50页目录第一章一般规定第二章液压电梯的特点与结构安装第三章安装前的准备工作第四章样板架第五章导轨支架和导轨的安装第六章千斤顶的安装第七章液压配管第八章机房内部件安装第九章井道内部件安装第十章液压电梯调试要领第4页共50页第3页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共50页第一章一般规定1.1为保证液压电梯的安装质量，提高工程施工技术水平，确保电梯安全运行特制定本工艺规范。1.2本工艺适用于本公司生产的LH型液压电梯的安装。1.3本工艺中的安装方法是目前莱茵电梯有限公司的通用安装方法，当安装的井道机房土建布置情况与本公司液压电梯安装井道机房布置图不一致时，请及时与本公司有关技术人员商量，采取特殊的安装方法。1.4本工艺重点介绍液压电梯的一些特殊部件的安装、调整方法，由于液压电梯属于升降梯的一个种类，所以有些零部件的安装方法可以参考相关的安装手册。1.5液压电梯安装后系统的调试工作必须由本公司指定的人员进行，无关人员一律不得擅自调试。1.6液压电梯安装基本流程图：1.7液压电梯各部件电气连接关系简介（仅供参考）第5页共50页第4页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共50页液压电梯各部件的主要电气连接关系如图1—2所示，图中（1）-（11）的说明如下：1）三相动力电源AC380V（电线连接）。2)单相照明电源AC220V(电线或电缆连接)。3)降压后的单相照明电源ACl00V(电线或电缆连接)。4)控制屏输出三相电动机电源(电线连接)。5)油温信号反馈(电缆连接)。6)连接控制屏和层站召唤盒和井道开关等的圆形电缆。主要信号有：a)控制屏输出：层站显示(包括方向)信号，召唤按钮记忆灯信号等。b)控制屏输入：层站按钮输入信号，层门门锁开关信号，终端开关信号,底坑开关信,层站停机开关信号等。7)连接控制屏和轿厢的随行电缆主要信号有：a)控制屏输出：层站显示(包括方向)信号，轿厢指令按钮记忆灯信号，轿内照明及风扇电源(AC220V)，门机控制信号，超载蜂鸣器，超载灯等。b)控制屏输入：轿厢指令按钮信号，超载和满载装置触点输入，各控制开关信号，门机装置中的各反馈信号．轿门触点信号，开关门上下行按钮信号，平层装置输入信号等。8)轿顶、轿底安全照明电源AC36V。9)底坑安全照明电源AC36V。第二章液压电梯的特点与结构2.1液压电梯是利用千斤顶直接或间接驱动轿厢，使轿厢沿着恒定不变的铅垂导轨，在不同水平面间作间歇运动的起重机械。它适宜于装置在二层或二层以上的多层建筑内，专供上下运送人和货物之用。液压电梯是用电力驱动，依靠液压传动来使轿厢运动的一种电梯。第5页共50页第6页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共50页2.2液压电梯的种类结构液压电梯的种类一般分为两种：一种是直顶式，而另一种是侧顶式2.2.1直顶式液压电梯(YD参见图2—LA)由一个柱塞和一个缸体组成的液压千斤顶安装在井道底坑中。液压油被泵入直接与轿厢架连接的液压千斤顶中，这种液压电梯未装有安全钳和限速器。2.2.2侧顶式液压电梯由一个柱塞和一个缸体组成的液压千斤顶安装在轿厢旁边或后边的底坑地面上，一个导向轮安装在液压千斤顶的顶端。轿厢通过导向轮用悬挂钢丝绳吊着。这种液压电梯有一个安全钳装置和一个限速器。侧顶式液压电梯可分为两种：一种是千斤顶后置式液压电梯(YB)，另一种是千斤顶侧置式液压电梯(YS)。a)千斤顶后置式液压电梯(YB参见图2—1b)液压千斤顶安装在轿厢的后边，悬挂钢丝绳直接悬吊着轿厢。b)千斤顶侧置式液压电梯(YS参见图2—1c)液压千斤顶安装在轿厢的旁边，而悬挂钢丝绳通过置于轿厢下的导向轮悬吊着轿厢。第7页共50页第6页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共50页第三章安装前的准备工作3...
