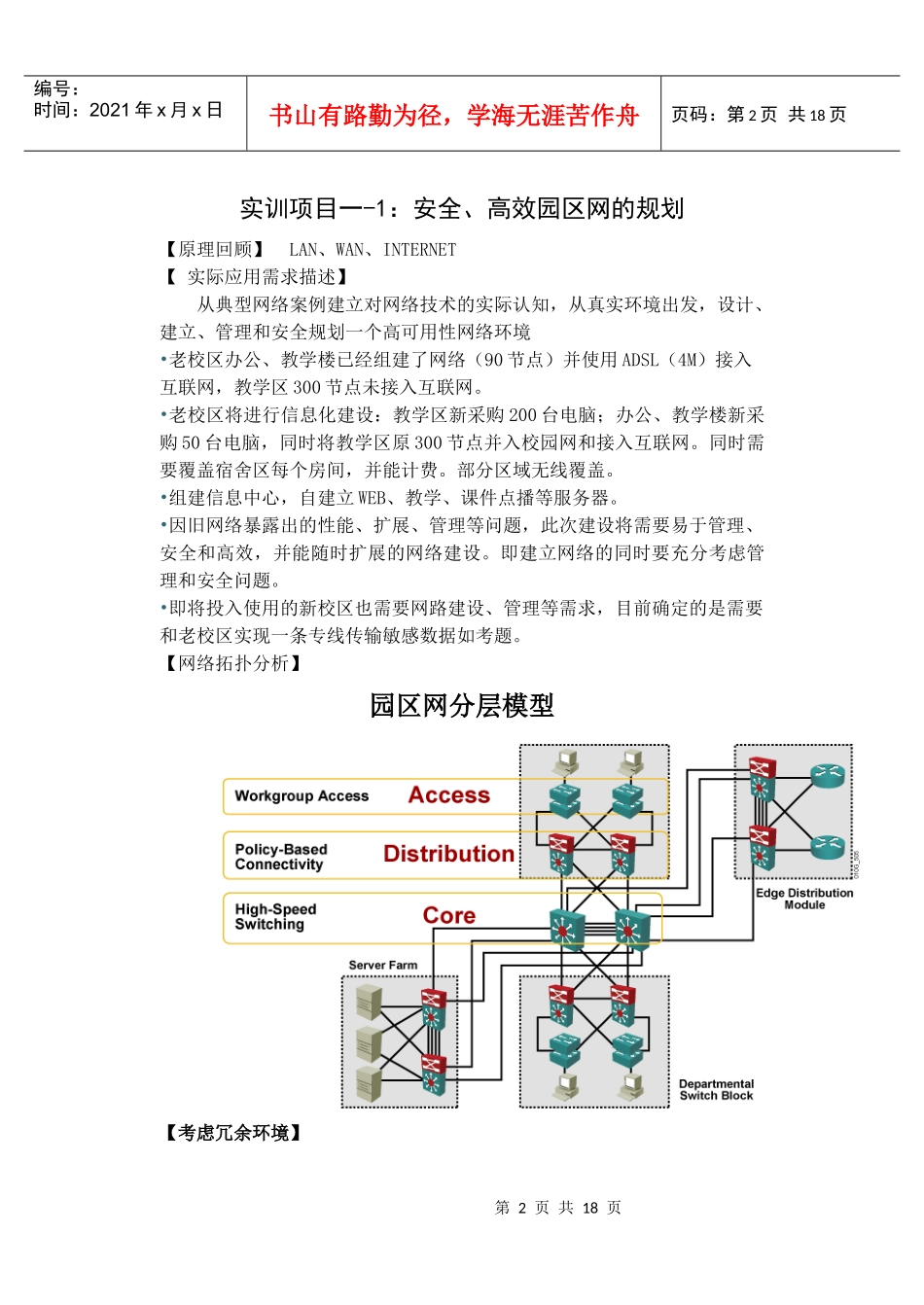

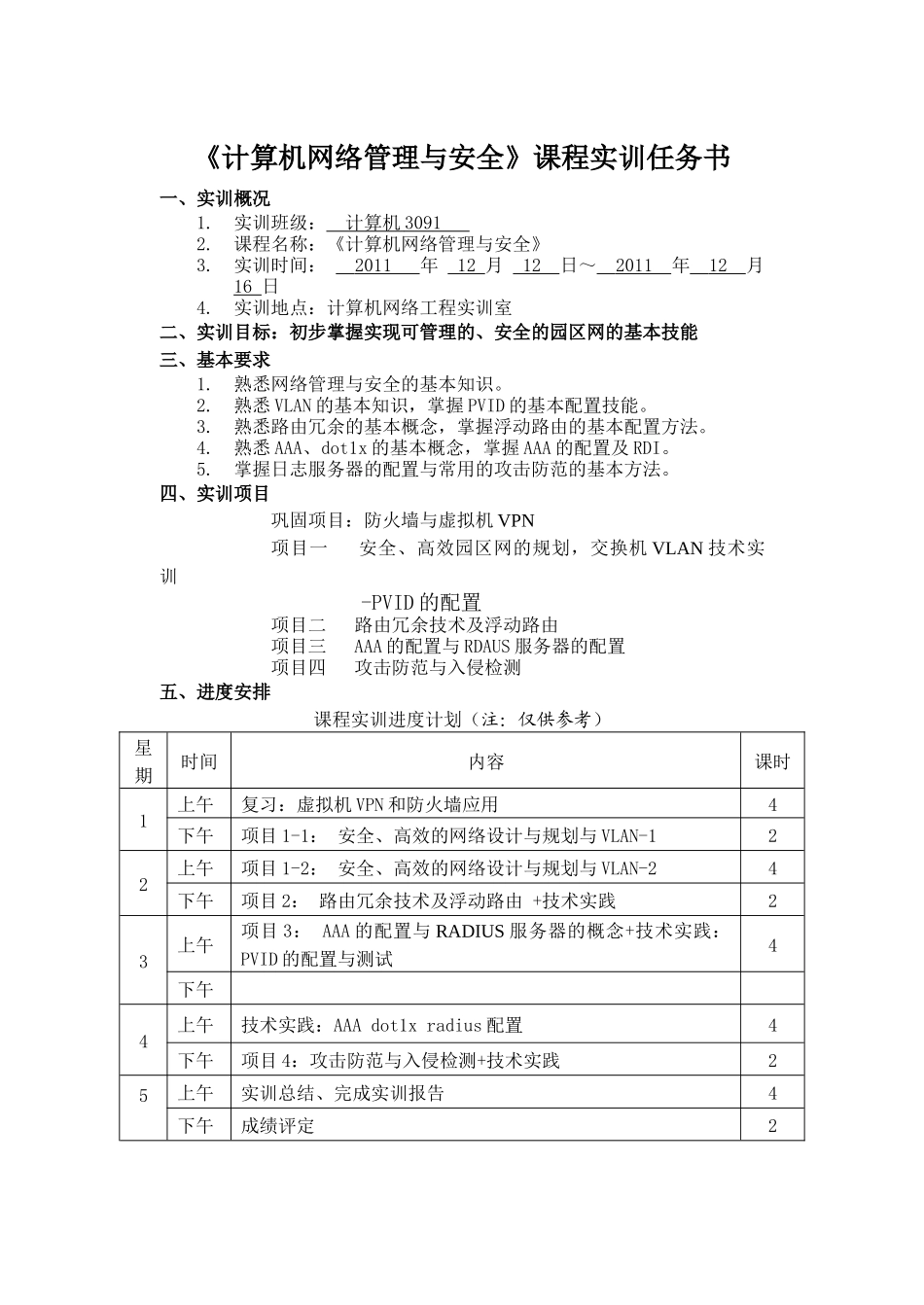

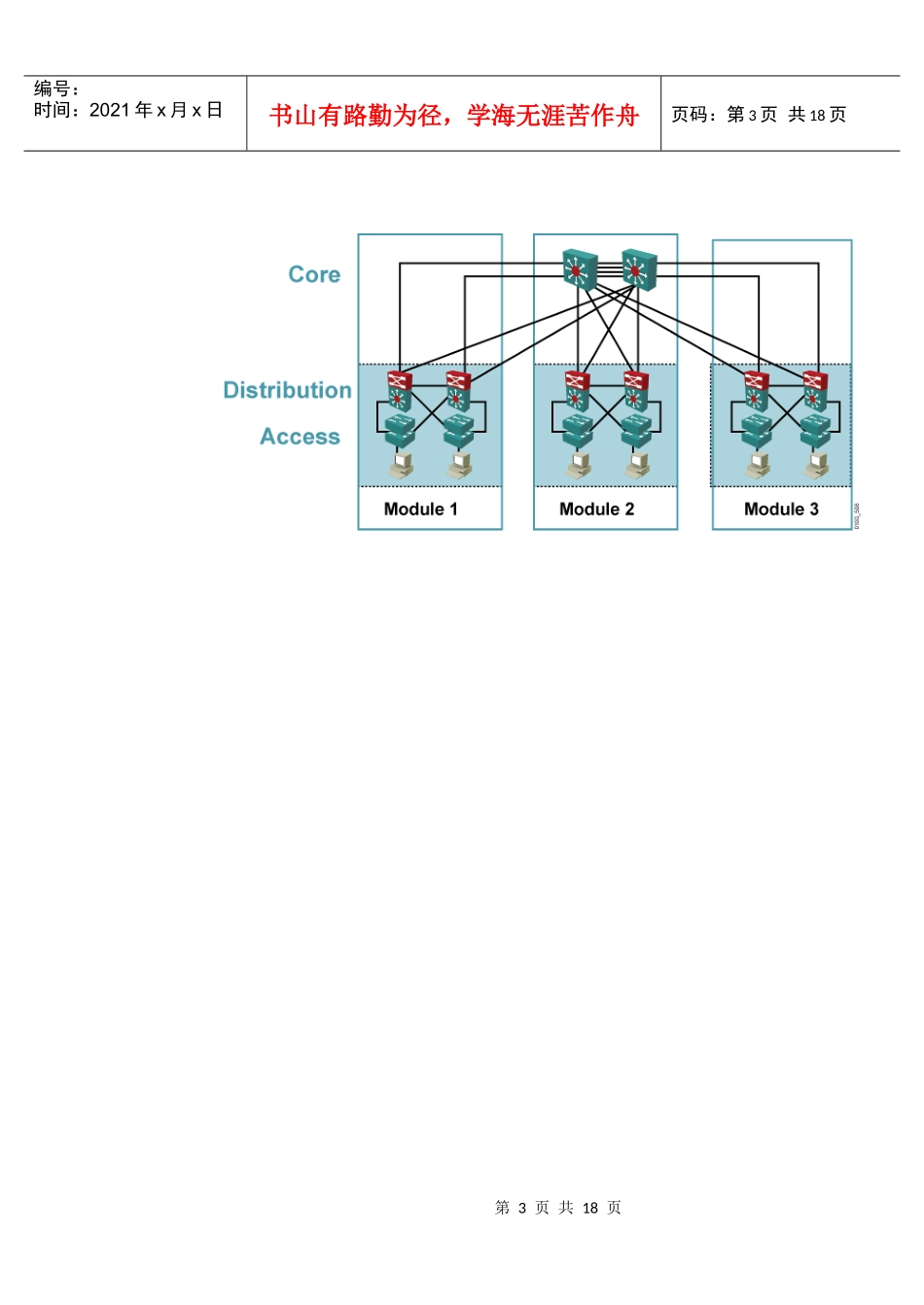

《计算机网络管理与安全》课程实训任务书一、实训概况1.实训班级：计算机30912.课程名称：《计算机网络管理与安全》3.实训时间：2011年12月12日～2011年12月16日4.实训地点：计算机网络工程实训室二、实训目标：初步掌握实现可管理的、安全的园区网的基本技能三、基本要求1.熟悉网络管理与安全的基本知识。2.熟悉VLAN的基本知识，掌握PVID的基本配置技能。3.熟悉路由冗余的基本概念，掌握浮动路由的基本配置方法。4.熟悉AAA、dot1x的基本概念，掌握AAA的配置及RDI。5.掌握日志服务器的配置与常用的攻击防范的基本方法。四、实训项目巩固项目：防火墙与虚拟机VPN项目一安全、高效园区网的规划，交换机VLAN技术实训-PVID的配置项目二路由冗余技术及浮动路由项目三AAA的配置与RDAUS服务器的配置项目四攻击防范与入侵检测五、进度安排课程实训进度计划（注：仅供参考）星期时间内容课时1上午复习：虚拟机VPN和防火墙应用4下午项目1-1：安全、高效的网络设计与规划与VLAN-122上午项目1-2：安全、高效的网络设计与规划与VLAN-24下午项目2：路由冗余技术及浮动路由+技术实践23上午项目3：AAA的配置与RADIUS服务器的概念+技术实践：PVID的配置与测试4下午4上午技术实践：AAAdot1xradius配置4下午项目4：攻击防范与入侵检测+技术实践25上午实训总结、完成实训报告4下午成绩评定2第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页实训项目一-1：安全、高效园区网的规划【原理回顾】LAN、WAN、INTERNET【实际应用需求描述】从典型网络案例建立对网络技术的实际认知，从真实环境出发，设计、建立、管理和安全规划一个高可用性网络环境•老校区办公、教学楼已经组建了网络（90节点）并使用ADSL（4M）接入互联网，教学区300节点未接入互联网。•老校区将进行信息化建设：教学区新采购200台电脑；办公、教学楼新采购50台电脑，同时将教学区原300节点并入校园网和接入互联网。同时需要覆盖宿舍区每个房间，并能计费。部分区域无线覆盖。•组建信息中心，自建立WEB、教学、课件点播等服务器。•因旧网络暴露出的性能、扩展、管理等问题，此次建设将需要易于管理、安全和高效，并能随时扩展的网络建设。即建立网络的同时要充分考虑管理和安全问题。•即将投入使用的新校区也需要网路建设、管理等需求，目前确定的是需要和老校区实现一条专线传输敏感数据如考题。【网络拓扑分析】园区网分层模型【考虑冗余环境】第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页一、基本要求了解网络设计规划的基本概念画出详细明确、清晰可读的网络拓扑图在网络拓扑图上进行网络地址分配和规划,标明主机的IP地址、子网掩码进行网络设备选型、确定传输介质、标明主机网卡的型号规格，标明拓扑图中所有网络设备的型号规格、连接端口，标明子网划分、每个子网内中使用的IP地址,标明VLAN的划分及SVI的IP地址标明主机的默认网关的IP地址，标明网络设备的管理IP地址。说明本组网络设计方案的优缺点。二、实训步骤1．网络规划与设计2．设计拓扑图3．设备选型4．提交设计方案报告三、网络规划拓扑图：要求标注出主机IP地址分配、设备管理IP地址、VLAN划分等四、网络设计方案设备清单序号名称规格型号单位数量是否可管理IP地址（管理）子网掩码默认网关所属部门备注第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页五、具体设计方案描述（需自行单独完成）六、出现的问题及处理方法第6页共18页第5页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共18页实训项目一-2：交换机VLAN技术实训【配置目标】1、1口与2口的计算机可以相互访问2、3口与4口的计算机可以相互访问3、1口、2口的计算机不能访问3口、4口的计算机4、1口、2口、3口、4口的计算机都可以访问9端口的公共服务器【具体配置要求】1、端口1、2：VID:10PVID:102、端口3、4：VID：20PVID...
