仓库工程桩基础施工方案(预制砼管桩)VIP免费

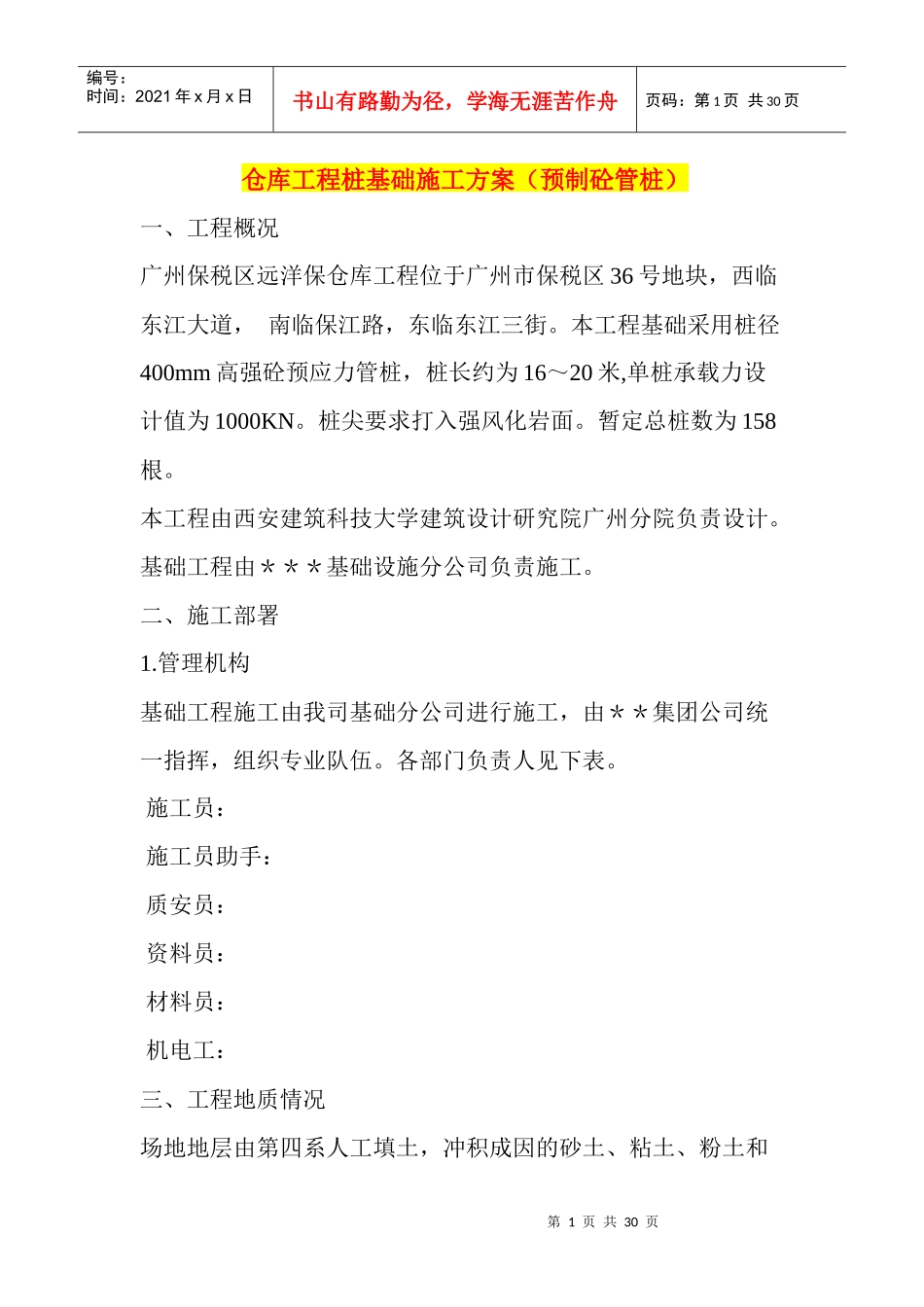

第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页仓库工程桩基础施工方案（预制砼管桩）一、工程概况广州保税区远洋保仓库工程位于广州市保税区36号地块，西临东江大道，南临保江路，东临东江三街。本工程基础采用桩径400mm高强砼预应力管桩，桩长约为16～20米,单桩承载力设计值为1000KN。桩尖要求打入强风化岩面。暂定总桩数为158根。本工程由西安建筑科技大学建筑设计研究院广州分院负责设计。基础工程由＊＊＊基础设施分公司负责施工。二、施工部署1.管理机构基础工程施工由我司基础分公司进行施工，由＊＊集团公司统一指挥，组织专业队伍。各部门负责人见下表。施工员：施工员助手：质安员：资料员：材料员：机电工：三、工程地质情况场地地层由第四系人工填土，冲积成因的砂土、粘土、粉土和第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页下第三系强风化泥岩，粉砂质泥岩组成。岩土层特征自上而下描述如下：（一）第四系、厚18.70~19.80米，可分为7层：1．素填土：灰黄色，石英质细砂人工堆积而成，末压实。厚1.20-1.60米。2．淤泥质粉质粘土及淤泥：顶板埋深1.20-1.60米，灰黑色、含粉砂、有机质，流塑。3．细砂：顶板埋深2.50-6.00米，灰白色，石英质，含少量粉砂及零星白云母片。4．淤泥质粉质粘土及淤泥：顶板埋深8.00-8.60米，灰黑色，含粉砂、有机质，流塑。5．粉土、粘土、粉质粘土：顶板埋深12.00-13.00米，灰白色，含粉砂，软塑~可塑。6．细砂：顶板埋深17.00-18.40米，灰白色，石英质，含少量中粗砂，密实。7．粉质粘土、粘土：顶板埋深17.80-18.80米，灰黑色，泥岩风化残积物，可塑~硬塑。（二）下第三系：泥岩，粉砂质泥岩：顶板埋深18.70-19.80米，灰~灰黑色，强风化。四、施工准备工作计划第3页共30页第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页１、场地交出后，先进行放轴线和部分桩线，压桩机可随即进场，并做好试桩前准备工作。２、施工前对建设单位要求：三通一平，清除地下原有基础及障碍物，回填夯实并平整，对影响施工的地下设施应交底，轴线、水准控制点提供及确认,提供75kw电源、用水点，提供生活用品临时设施的场地。３、施工前准备工作：施工人员全部到岗、到位，设备进场、安装、调试、配套设备进行维修、保养，完成图纸会审，技术咨询，现场放线，进行场地布置并试压1～2根工程桩。４、根据轴线放出桩位用短钢筋打好定位桩，并经过检查复线，办好轴线签证手续。５、桩尖用料及尺寸可参照省打桩规程新规定，但十字刀高度可适当减少。五、静力压桩施工机理静力压桩施工是利用桩机自重体提供反力，将桩送入土层中，当预制的空隙水压力急剧上升，土的强度大大降低，这时桩身很容易下沉，桩的阻力主要来自桩尖，向下穿透土层时，直接冲剪桩端土体的阻力，一旦压桩终止并随时间的推移，桩基土体孔隙水压力逐渐消散，土体发生固结，桩侧摩擦力逐步恢复和提高，从而使静压获得较大的承载力。当桩机的施工压力达到设计单桩极限荷载时，还应视地质情况第4页共30页第3页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共30页进行复压，这时用连续的满荷载施加于桩身，使桩尖进入持力层部分更加挤密，达到提高端承力，减少沉降的作用，如压桩机的配重大大超过单桩极限荷载时，未达到时再进行必要的复压。六、静压桩施工方法及流程１、定位。将压桩机就位至压桩桩位上将桩段吊入压桩机内，然后将桩尖定位于桩位中心，起门架，校正平水和桩中，由负责桩位检查的人员是否就位准确，再请监理人员核准确认。２、校正桩的垂直度。调整桩机支腿油缸油塞杆的伸出长度，使桩机平台保证水平，桩入土1～2米后，用互相垂直方向架设的铅锤吊线测桩的垂直度，直至施工达到规范及质量检验标准。３、压桩。开始启动压桩油缸，压桩在进入砂层土层时适当加快压桩速度，以保证桩尖有一定的穿透能力，到达持力层或油压突然加大时，应放缓压入速度，防止断桩。４、接桩。采用电弧焊接，为了保证接桩的质量，焊接前先要...
