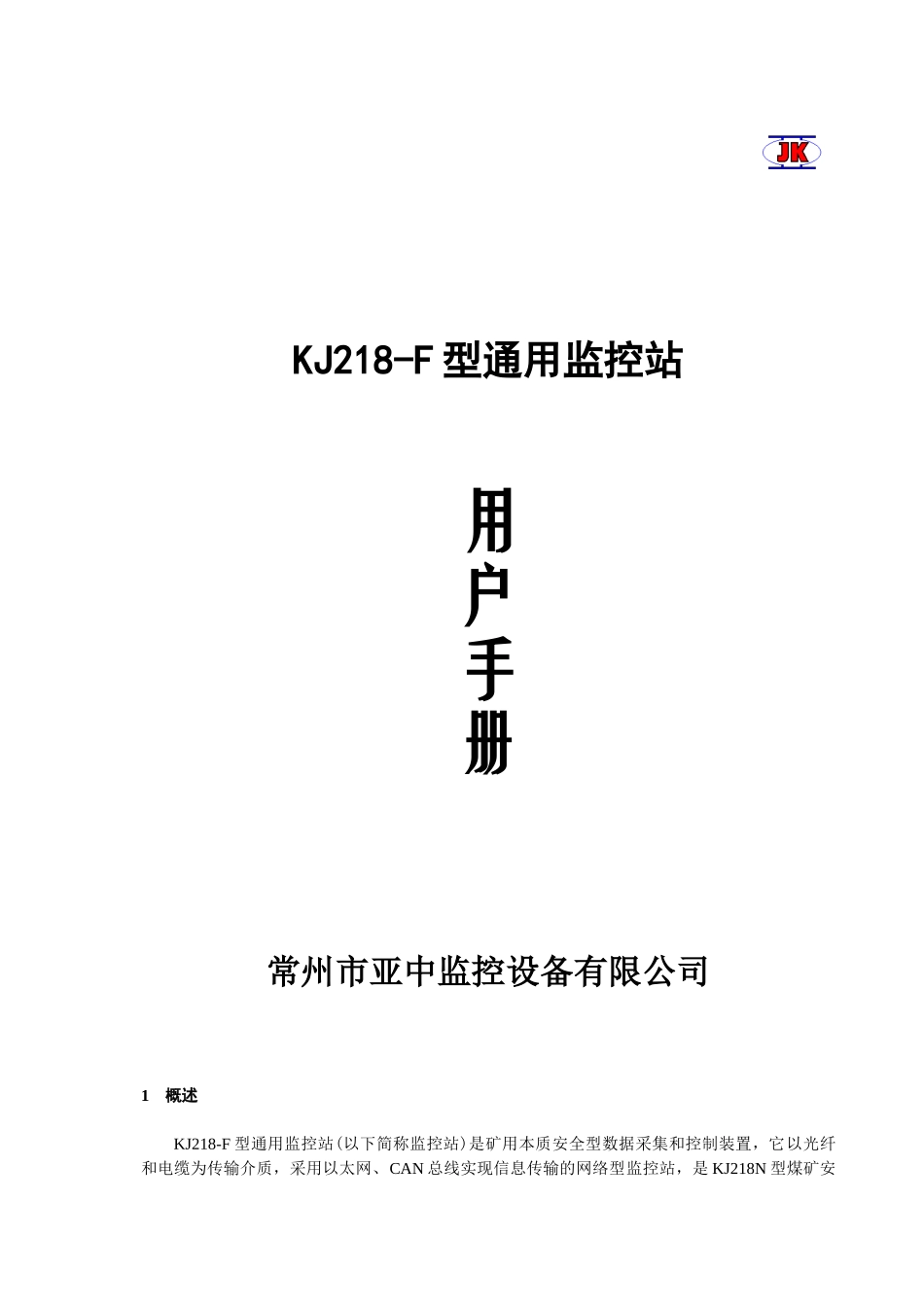

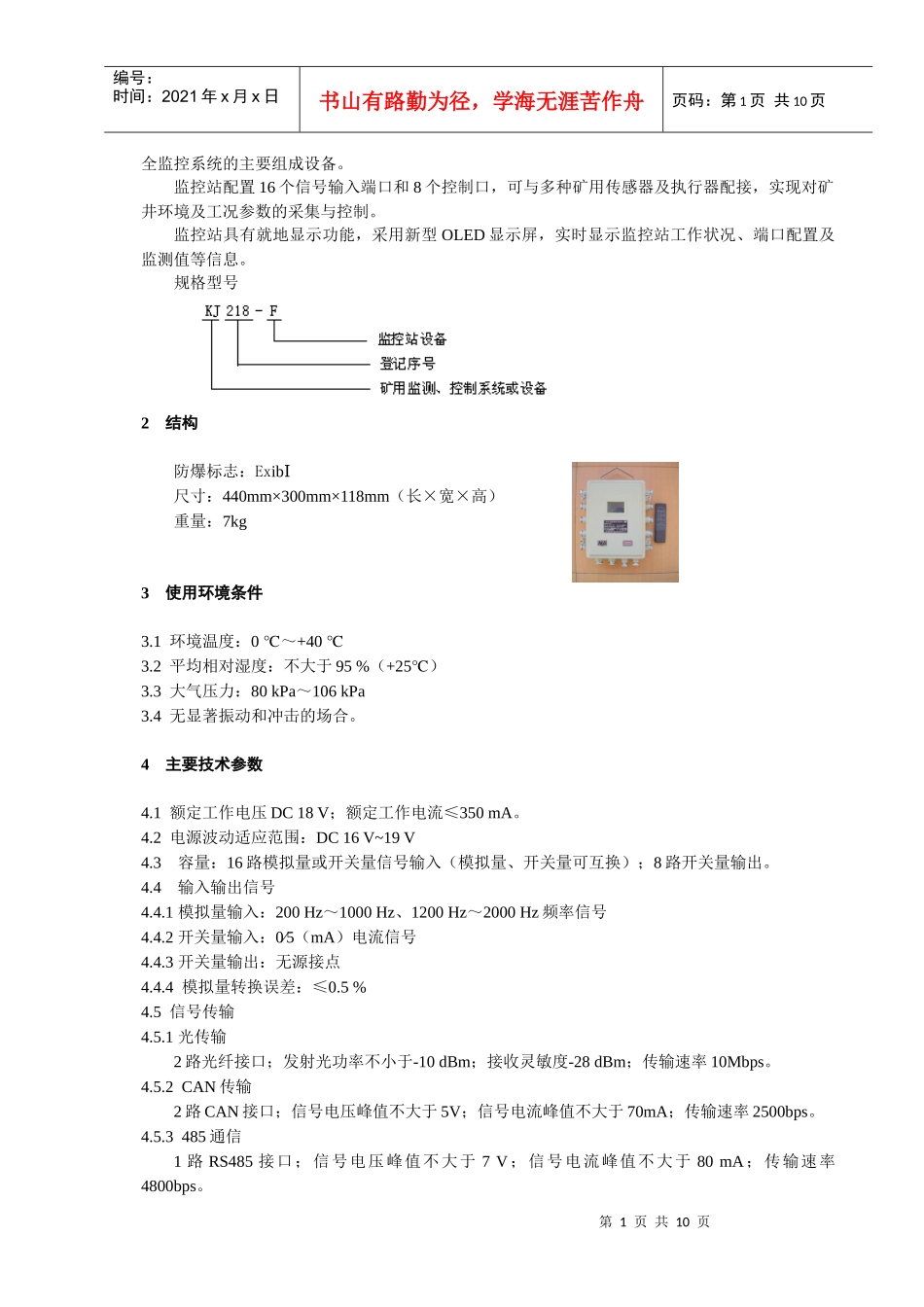

KJ218-F型通用监控站用户手册常州市亚中监控设备有限公司1概述KJ218-F型通用监控站(以下简称监控站)是矿用本质安全型数据采集和控制装置，它以光纤和电缆为传输介质，采用以太网、CAN总线实现信息传输的网络型监控站，是KJ218N型煤矿安第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页全监控系统的主要组成设备。监控站配置16个信号输入端口和8个控制口，可与多种矿用传感器及执行器配接，实现对矿井环境及工况参数的采集与控制。监控站具有就地显示功能，采用新型OLED显示屏，实时显示监控站工作状况、端口配置及监测值等信息。规格型号2结构防爆标志：ExibⅠ尺寸：440mm×300mm×118mm（长×宽×高）重量：7kg3使用环境条件3.1环境温度：0℃～+40℃3.2平均相对湿度：不大于95%（+25℃）3.3大气压力：80kPa～106kPa3.4无显著振动和冲击的场合。4主要技术参数4.1额定工作电压DC18V；额定工作电流≤350mA。4.2电源波动适应范围：DC16V~19V4.3容量：16路模拟量或开关量信号输入（模拟量、开关量可互换）；8路开关量输出。4.4输入输出信号4.4.1模拟量输入：200Hz～1000Hz、1200Hz～2000Hz频率信号4.4.2开关量输入：0∕5（mA）电流信号4.4.3开关量输出：无源接点4.4.4模拟量转换误差：≤0.5%4.5信号传输4.5.1光传输2路光纤接口；发射光功率不小于-10dBm；接收灵敏度-28dBm；传输速率10Mbps。4.5.2CAN传输2路CAN接口；信号电压峰值不大于5V；信号电流峰值不大于70mA；传输速率2500bps。4.5.3485通信1路RS485接口；信号电压峰值不大于7V；信号电流峰值不大于80mA；传输速率4800bps。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页4.6传输距离4.6.1与KJ218-J型数据光电转换器最大光传输距离40km。4.6.2与KJ218-J型数据光电转换器最大CAN总线传输距离10km。4.6.3与传感器最大传输距离2km。4.6.4与断电器最大距离2km。4.7传输介质4.7.1光传输采用（MGTJS-2型）矿用阻燃单膜通信光缆。4.7.2CAN总线传输采用（MHYVRP2×2×1∕1.38型）矿用阻燃通信电缆。4.7.3与传感器传输采用（MHYVR1×4×7∕0.52型）矿用阻燃通信电缆。5工作原理原理示意框图如图1。主要由CPU、存储器、CAN控制器、以太网控制器、可编程逻辑阵列、信号采集电路、开出控制电路及OLED显示电路等组成。图1CPU使用基于ARM技术的32位嵌入式内核RISC芯片的S3C4510处理器。以SJA1000为控制器构成CAN总线系统，采用电缆传输介质。RTL8305网络芯片与光纤收发器（DL55.5-SD331S40）等组成100Mpbs快速以太网。CPU通过CPLD（大规模复杂可编程逻辑阵列）对16路信号采集口进行采样，并向8路开出口输出控制信号。（信号采集和开出控制电路均采用光耦合器件，实现光电隔离。）显示电路采用OLED液晶汉字显示屏，由CPU直接驱动。工作流程：系统启动时监控主机向各监控站发初始化数据，同步各监控站的时钟，监控站根据初始化数据对各个端口进行采集和处理，并向监控主机发送数据。若系统通讯出现故障，监控站存储检测数据，待通讯恢复后向监控主机补发后两小时的数据。6使用方法6.1印制板标识6.1.1印制板示意图如图2。图中标识：①通信插接端：J1300——485；J501——CAN1；J500——CAN2。②光纤通信口：U401——LAN1；U402——LAN2。③电源插接端：J1108——1路DC18；J1109——2路DC18。④开出控制插接端：J1016～J1023（共8路）⑤显示板插接端：J1401⑥信号输入插接端：J900～J915（共16路）其中标注“IN+、IN–”为信号端；标注“18V、GND”为电源端。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页图26.1.2显示印制板示意图如图3。图中标识：U1003——OLED液晶显示器J1001——显示板插接头Q1001——遥控接收头D1090——（红LED）电源指示灯D1014——（绿LED）485通信指示灯“收”D1010——（红LED）485通信指示灯“发”D1009——（绿LED）CAN通信指示灯“收”D1008——（红LED）CAN通信指示灯“发”图3D1013——（红LED）CAN通信指示灯“错”D1011——（绿LED）LAN通信指示灯“1”D1012——（绿LE...
