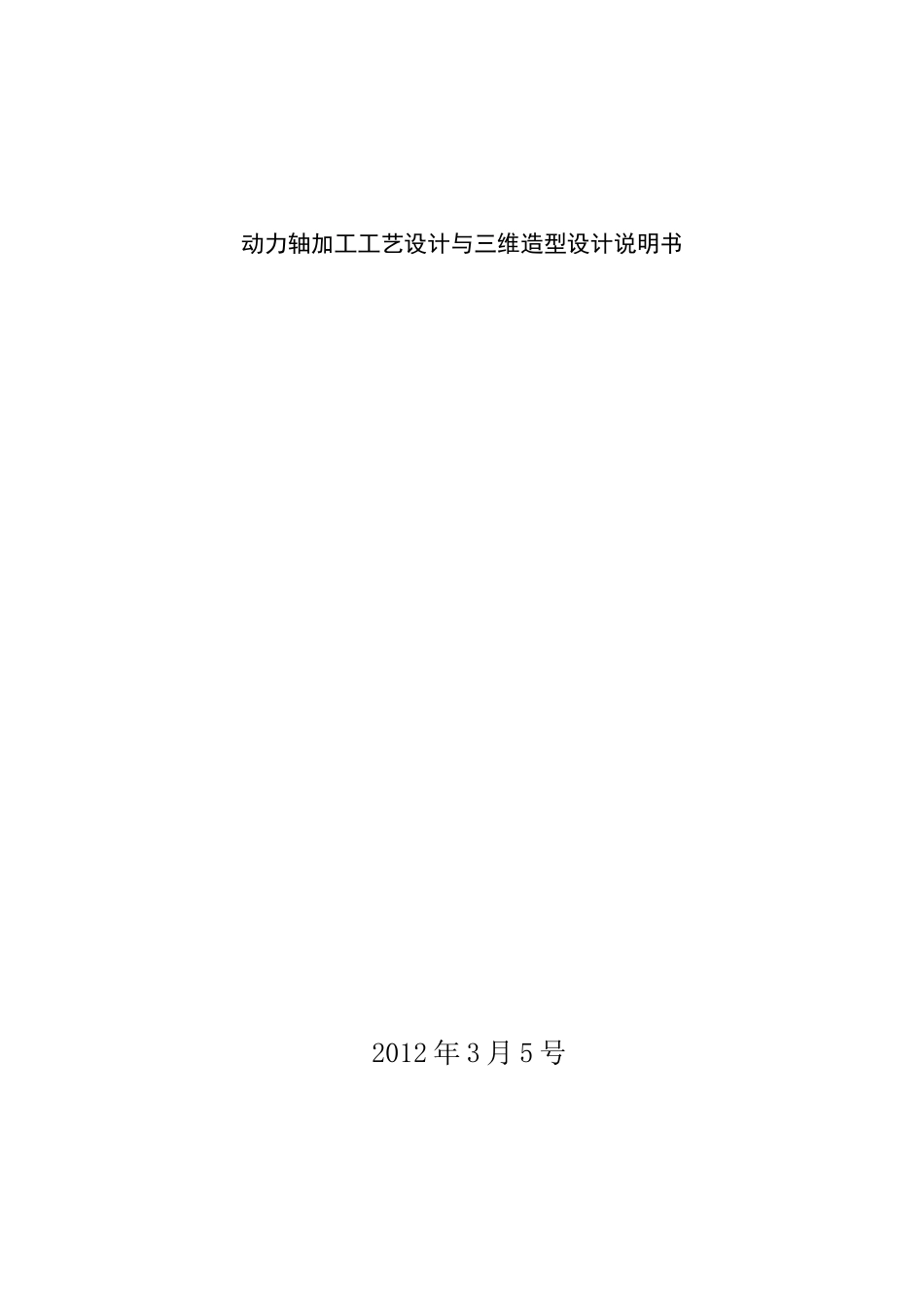

动力轴加工工艺设计与三维造型设计说明书VIP免费

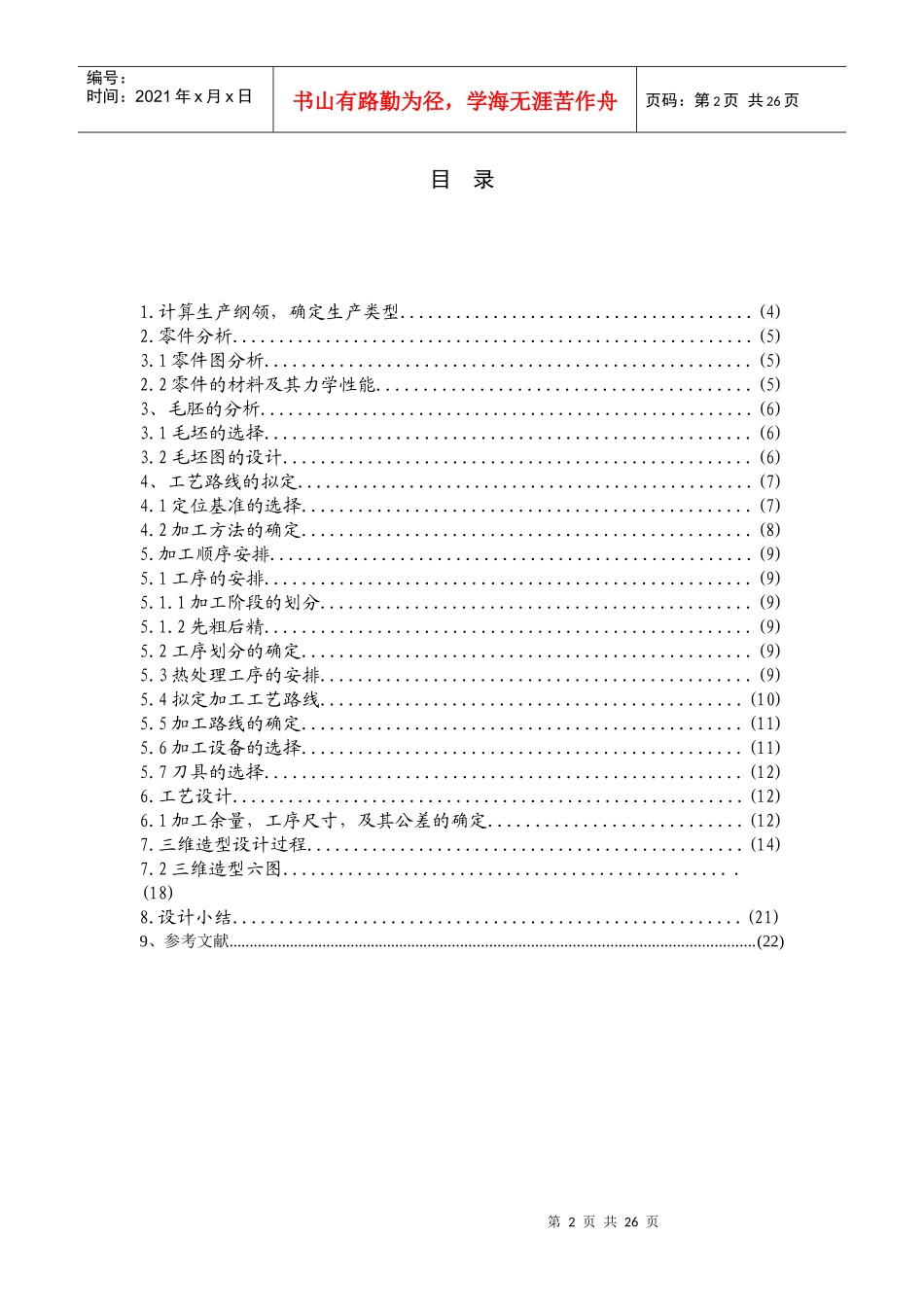

动力轴加工工艺设计与三维造型设计说明书2012年3月5号第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页目录1.计算生产纲领，确定生产类型......................................(4)2.零件分析........................................................(5)3.1零件图分析....................................................(5)2.2零件的材料及其力学性能........................................(5)3、毛胚的分析.....................................................(6)3.1毛坯的选择....................................................(6)3.2毛坯图的设计..................................................(6)4、工艺路线的拟定.................................................(7)4.1定位基准的选择................................................(7)4.2加工方法的确定................................................(8)5.加工顺序安排....................................................(9)5.1工序的安排....................................................(9)5.1.1加工阶段的划分..............................................(9)5.1.2先粗后精....................................................(9)5.2工序划分的确定................................................(9)5.3热处理工序的安排..............................................(9)5.4拟定加工工艺路线.............................................(10)5.5加工路线的确定...............................................(11)5.6加工设备的选择...............................................(11)5.7刀具的选择...................................................(12)6.工艺设计.......................................................(12)6.1加工余量，工序尺寸，及其公差的确定...........................(12)7.三维造型设计过程...............................................(14)7.2三维造型六图.................................................(18)8.设计小结.......................................................(21)9、参考文献................................................................................................................................(22)第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页机械制造工艺设计任务书设计题目：设计动力轴的机械加工加工工艺规程设计内容及要求：一、已知条件零件名称：动力轴；生产纲领：5000件/年；材料：45钢，棒料（2M，3M，4M自选），热轧3元/公斤，冷轧3.5元/公斤；车削：粗车10元/小时，半精车15元/小时，精车20元/小时；铣削：20元/小时；磨削：30元/小时；钳工：10元/小时；其它：5元/小时；热处理：5元/件次；发蓝：0.5元/件；未注形位公差，按A级（GB1184-80）；未注尺寸公差，按IT12（GB1804-79）。二、要求1、编制《动力轴零件加工工艺设计说明书》（超过3000字），其中附件：零件图纸（国标）；工艺过程卡（P134，图卡独立）；工序卡（P136，图卡合一）；检验卡（图卡合一）。2、每组提交1份电子文稿，1份书面文稿，其中图、卡有小组每个成员的签字，以备答辩。3、参考书目：《机械制造技术》、《机械制造技术课程设计》、《机械制造工艺设计简明手册》、《机械设计手册（第一分册）》、《金属机械加工工艺人员手册》。三、限制条件热轧棒料，Φ16轴端（安装滚动轴承）。第4页共26页第3页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共26页1、计算生产纲领，确定生产类型零件生产纲领可按下式计算。N=Qn(1+α％)(1+β％)式中：N----零件的生产纲领（件/台）；Q----产品的年产量（台/件）；n----每台产品中，该零件的数量（件/台）；α％----零件的备品率；β％----零件的平均废品率；每个厂零件的备品率和平均废品率都不一样，本次作业设定Q=5000件，零件的...
