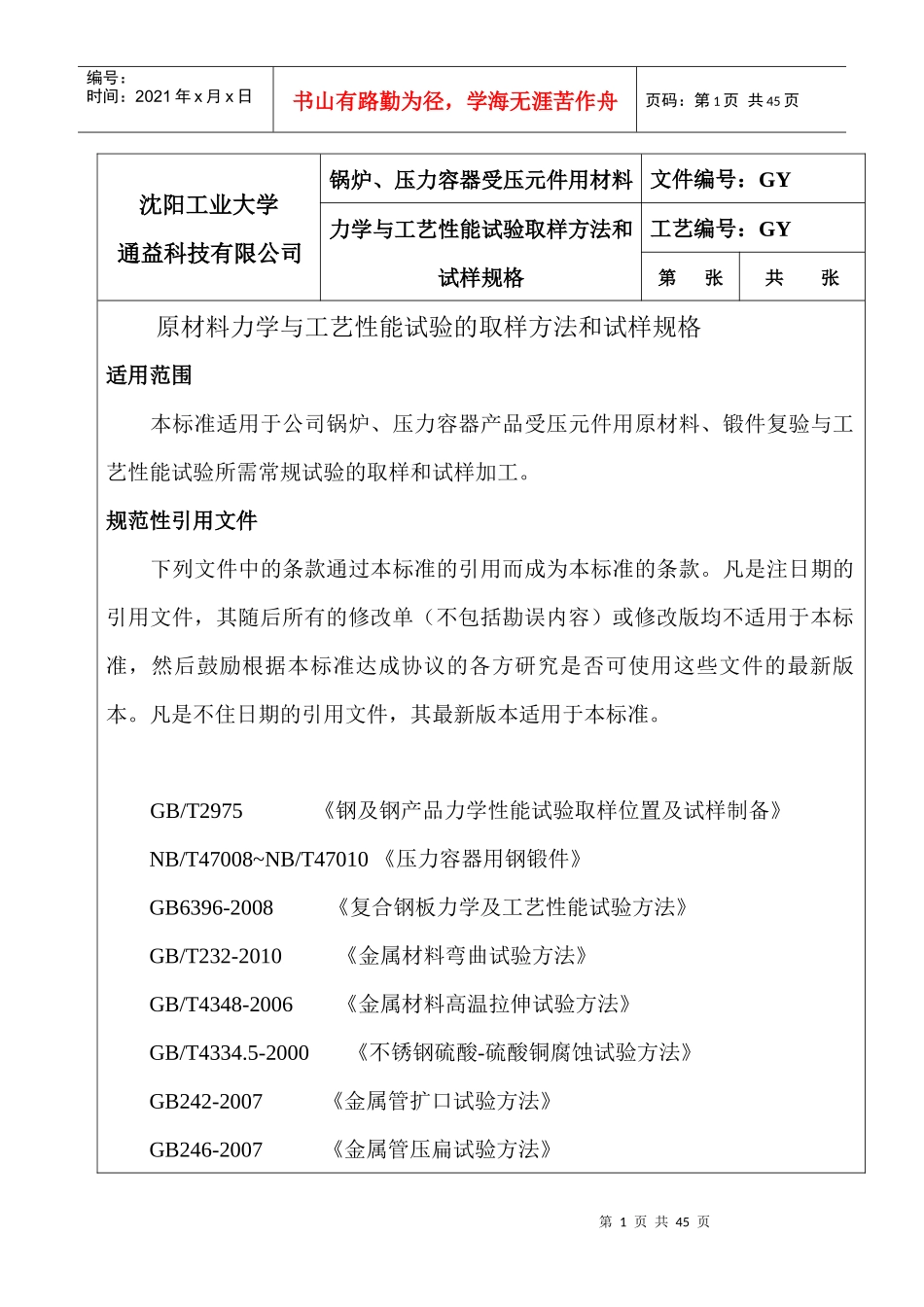

第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共45页沈阳工业大学通益科技有限公司锅炉、压力容器受压元件用材料文件编号：GY力学与工艺性能试验取样方法和试样规格工艺编号：GY第张共张原材料力学与工艺性能试验的取样方法和试样规格适用范围本标准适用于公司锅炉、压力容器产品受压元件用原材料、锻件复验与工艺性能试验所需常规试验的取样和试样加工。规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误内容）或修改版均不适用于本标准，然后鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不住日期的引用文件，其最新版本适用于本标准。GB/T2975《钢及钢产品力学性能试验取样位置及试样制备》NB/T47008~NB/T47010《压力容器用钢锻件》GB6396-2008《复合钢板力学及工艺性能试验方法》GB/T232-2010《金属材料弯曲试验方法》GB/T4348-2006《金属材料高温拉伸试验方法》GB/T4334.5-2000《不锈钢硫酸-硫酸铜腐蚀试验方法》GB242-2007《金属管扩口试验方法》GB246-2007《金属管压扁试验方法》第2页共45页第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共45页JB3375-2002《锅炉用材料入厂检验规则》JB/T9626-1993《锅炉锻件技术条件》GB5310-2008《高压锅炉用无缝钢管》GB/T2970-2004《厚钢板超声波检验方法》GB/T228.1-2010《金属拉伸试验方法》GB/T223《钢铁及合金化学分析方法》沈阳工业大学通益科技有限公司锅炉、压力容器受压元件用材料文件编号：GY力学与工艺性能试验取样方法和试样规格工艺编号：GY第张共张1.试样制取一般规定1.1原材料及锻件复验或补充检验所需试样的制取，均按相关的企业标准及质量手册、程序文件的规定由有关技术人员填写理化检验委托单，内容应该逐项填写，以便操作者正确取样；并填写处所需试样的试样代号，按试样代号加工试样。1.2样坯从制品上切取部位及方向应符合有关产品标准、材料标准及协议的有关规定。切取样坯和机加工试样均应严防因冷加工或受热而影响金属的力学性能，通常以在切削机床上进行为宜。用热切割或冷剪法切取样坯时，从样坯切割线至试样边缘必须留有足够的加工余量。1.2.1热加工时，加工余量一般应不小于钢产品的厚度或直径，但最小不得小于第3页共45页第2页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共45页20mm。1.2.2冷加工时，加工余量按表1选取：表1冷加工时加工余量直径或厚度加工余量≤44＞4~10直径或厚度＞10~1210＞20~3515＞3520沈阳工业大学通益科技有限公司锅炉、压力容器受压元件用材料文件编号：GY力学与工艺性能试验取样方法和试样规格工艺编号：GY第张共张1.3有热处理要求的压力容器受压元件（包括锻件）其样坯应与其同炉热处理后加工试样。1.4试样加工掉的两边必须与毛坯料的中心对称。试样表面有显著横向刀、磨痕或机械损伤，有明显的淬火变形或裂纹以及肉眼可见的冶金缺陷均不允许用于试验。第4页共45页第3页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共45页编制部门编制人校核审核批准实施日期更改代号更改人更改日期审核批准实施日期沈阳工业大学通益科技有限公司锅炉、压力容器受压元件用材料文件编号：GY力学与工艺性能试验取样方法和试样规格工艺编号：GY第张共张2.钢板和锻件复验或试验项目及要求见表2，如图样或技术文件有特殊要求，应按特殊要求填写委托单，并进行图示或提供试样加工图。第5页共45页第4页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共45页表2常用原材料复验项目与取样要求一览表复验项目试验数量取样方法试验方法试验代号备注钢板碳素钢和低合金钢板表面质量、标志逐张—肉眼—化学分析1（每个炉罐号）个GB/T222GB/T223—拉伸试验每批1个GB/T2975GB/T228CLSY03~06冷弯每批1个GB/T232CLSY15~16冲击低温每批2张，每张3个GBT229CLSY18~19钢板用于壳体，使用温度低于或等于-20℃做低温，无特殊要求钢板均做常温常温每批3个*超...
