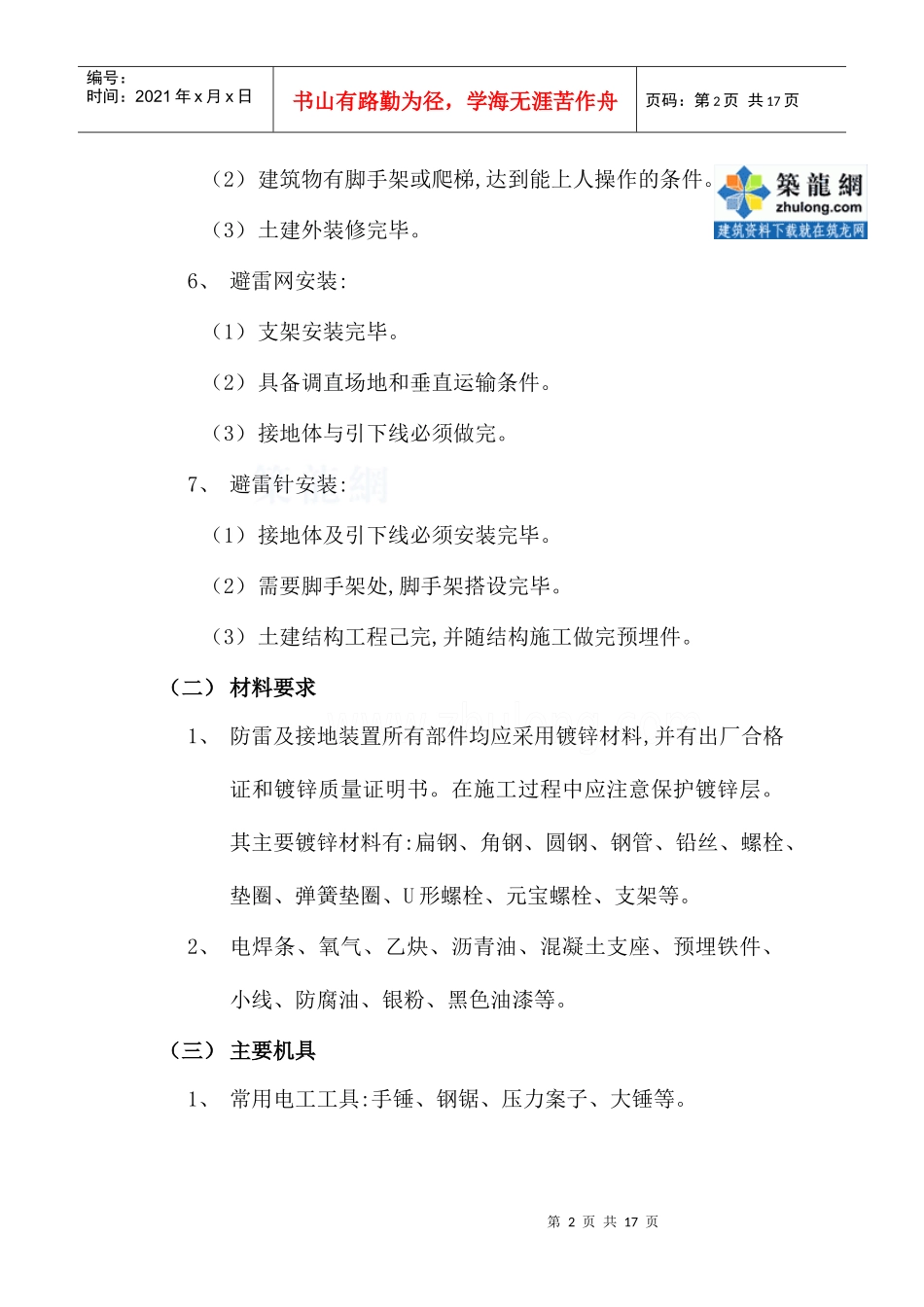

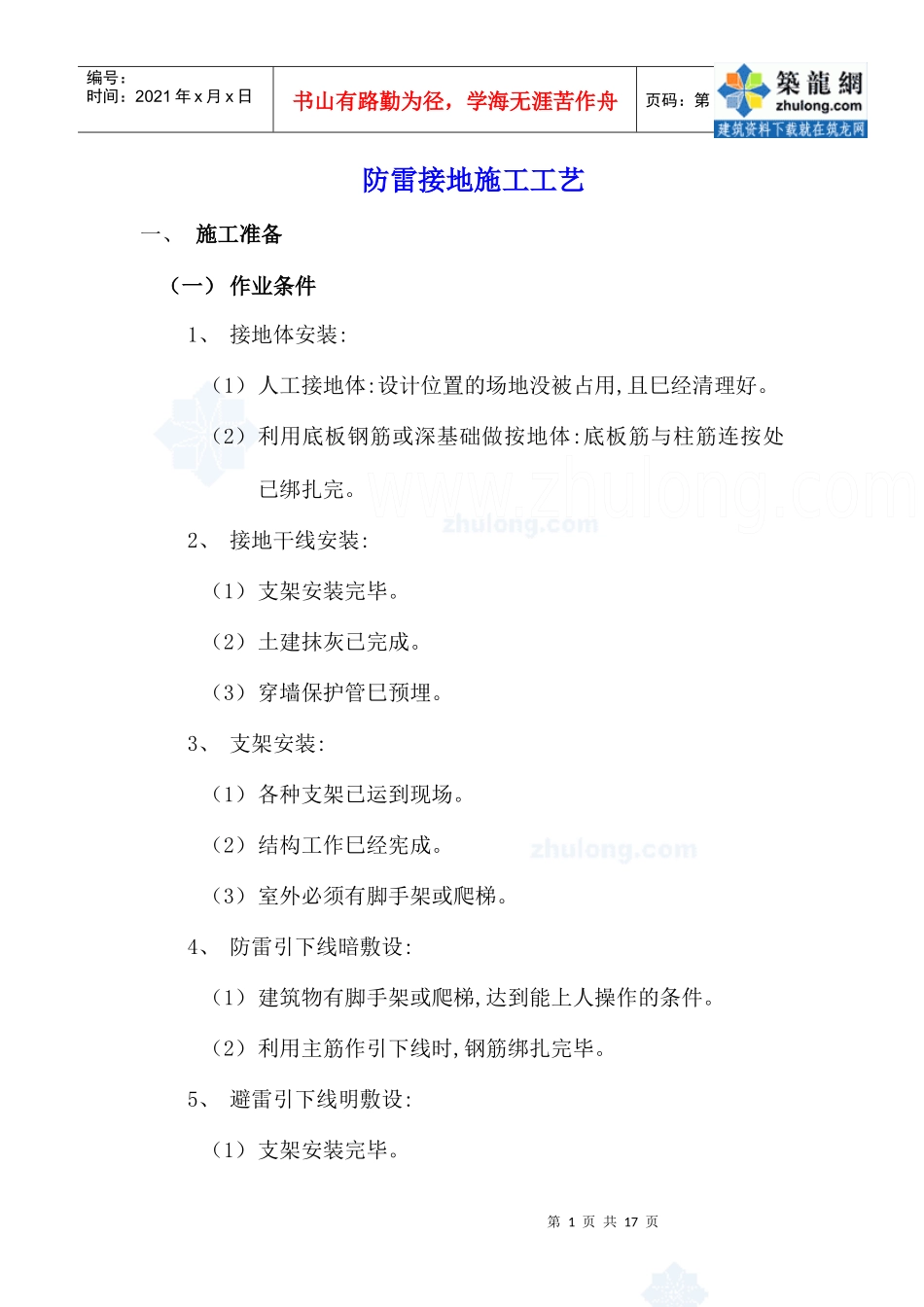

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页防雷接地施工工艺一、施工准备（一）作业条件1、接地体安装:（1）人工接地体:设计位置的场地没被占用,且巳经清理好。（2）利用底板钢筋或深基础做按地体:底板筋与柱筋连按处已绑扎完。2、接地干线安装:（1）支架安装完毕。（2）土建抹灰已完成。（3）穿墙保护管巳预埋。3、支架安装:（1）各种支架已运到现场。（2）结构工作巳经宪成。（3）室外必须有脚手架或爬梯。4、防雷引下线暗敷设:（1）建筑物有脚手架或爬梯,达到能上人操作的条件。（2）利用主筋作引下线时,钢筋绑扎完毕。5、避雷引下线明敷设:（1）支架安装完毕。第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页（2）建筑物有脚手架或爬梯,达到能上人操作的条件。（3）土建外装修完毕。6、避雷网安装:（1）支架安装完毕。（2）具备调直场地和垂直运输条件。（3）接地体与引下线必须做完。7、避雷针安装:（1）接地体及引下线必须安装完毕。（2）需要脚手架处,脚手架搭设完毕。（3）土建结构工程己完,并随结构施工做完预埋件。（二）材料要求1、防雷及接地装置所有部件均应采用镀锌材料,并有出厂合格证和镀锌质量证明书。在施工过程中应注意保护镀锌层。其主要镀锌材料有:扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、U形螺栓、元宝螺栓、支架等。2、电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防腐油、银粉、黑色油漆等。（三）主要机具1、常用电工工具:手锤、钢锯、压力案子、大锤等。第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页2、线坠、卷尺、大绳、粉线袋、绞磨(或倒链)、紧线器、电锤、冲击钻、电焊机、气焊工具等。二、质量要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。项序项目允许偏差或允许值主控项目1接地装置测试点的设置第24.1.1条2接地电阻值测试第24.1.2条3防雷接地的人工接地装置的接地干线埋设第24.1.3条4接地模块的埋设深度、间距和基坑尺寸第24.1.4条5接地模块设置应垂直或水平就位第24.1.5条一般项目1接地装置埋设深度、间距搭接长度和防腐措施第24.2.1条2接地装置的材质和最小允许规格、尺寸第24.2.2条3接地模块与干线的连接和干线材质选用第24.2.3条三、工艺流程接地体→接地干线→支架→引下线明敷→避雷针→避雷网→避雷带或均压环四、操作工艺第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页（一）接地体的安装1、接地体安装有关规定:（1）接地体顶面埋设深度应符合设计要求。当无要求时,不应小于0.6m。角钢及钢管接地体应垂直配置。除接地体外,接地体引出线的垂直部分和接地装置焊接部位应防腐处理；在作防腐处理前,表面必须除锈并去掉焊接处残留的焊药。（2）垂直接地体的间距不应小于其长度的3～5倍。水平接地体的间距应符合设计规定。当无设计规定时不宜小于5m。（3）除环形接地体外,接地体埋设位置应在距建筑物3m以外。距建筑物出入日或人行道也应大于3m,如小于3m时,应采用均压带做法或在接地装置上面敷设50一9Omm厚度的沥青层,其宽度应超过接地装置2m。（4）接地体敷设完毕,基坑回填土内不应夹有石块和建筑垃圾等。（5）外取的土壤不得有较强的腐蚀性；在回填土时应分层夯实。（6）接地装置由多个分接地装置部分组成时,应按设计要求设置便于分开的断接卡。自然接地体与人工接地体连接处应有便于分开的断接卡,断接卡应有保护措施。第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页2、人工接地体安装:（1）接地体加工:根据设计要求的数量、材料、规格进行加工,材料一般采用钢管和角钢切割,长度不应小于2.5m。如采用钢管打入地下应根据土质加工成一定的形状,遇松软土壤时,可切成斜面形,为了避兔打入时受力不均使管子歪斜,也可以加工成扁尖形；遇±质很硬时,可将尖端加工成圆锥形。如选用角钢时,应采用不小于40mm×40mm×4mm的角钢,切割长度不...
