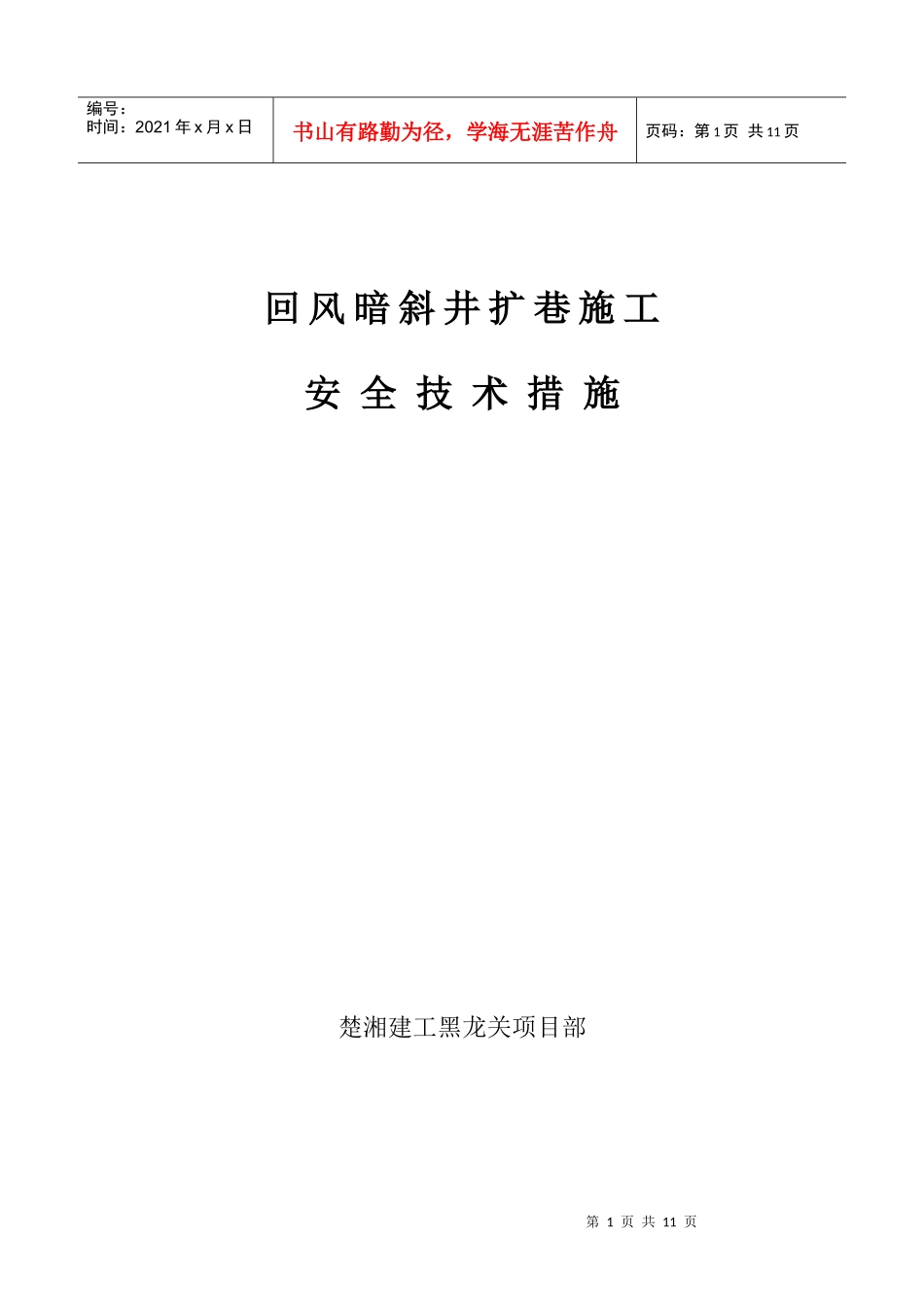

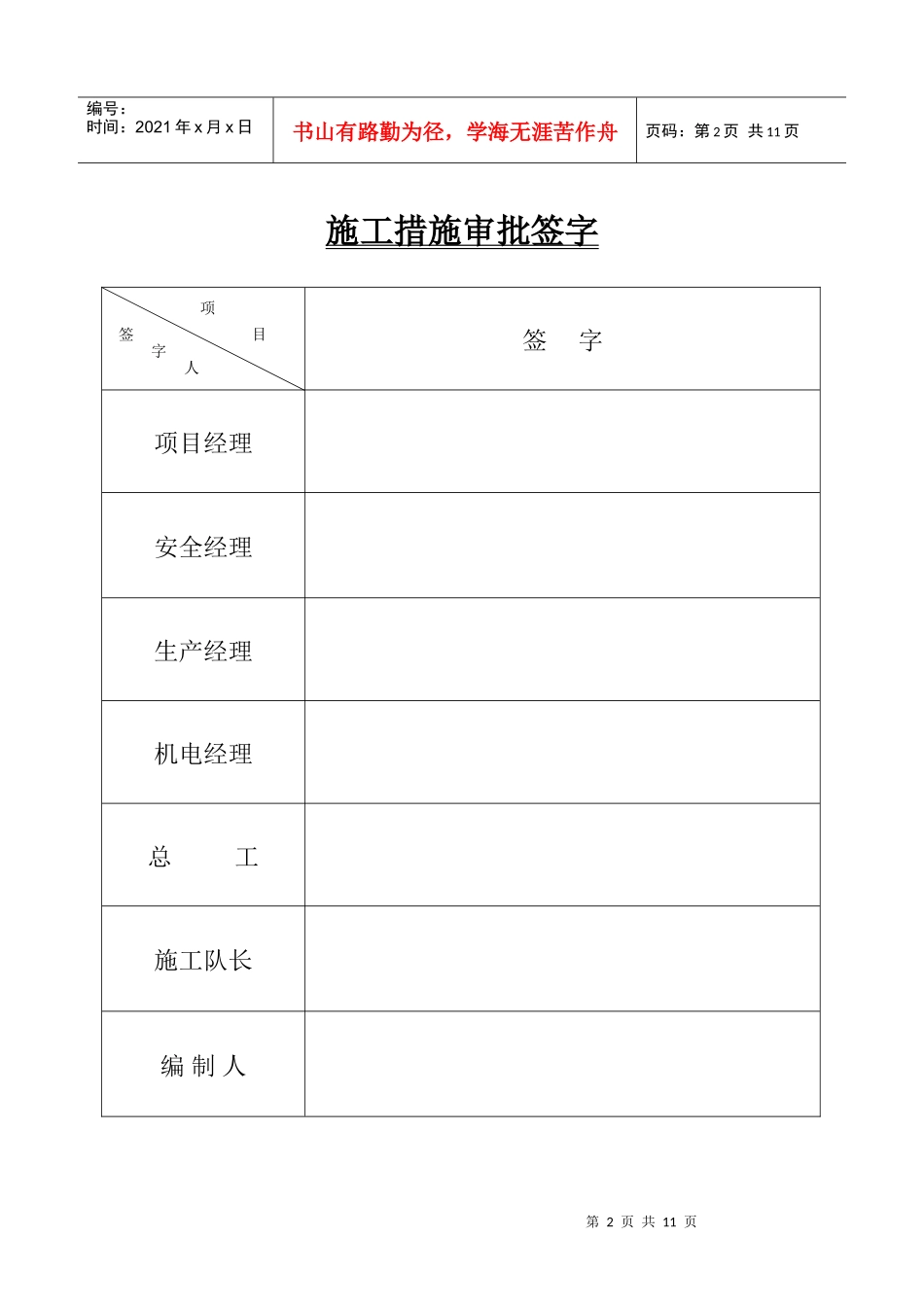

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页回风暗斜井扩巷施工安全技术措施楚湘建工黑龙关项目部第2页共11页第1页共11页项目签字人编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页施工措施审批签字签字项目经理安全经理生产经理机电经理总工施工队长编制人第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页审批意见：第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页回风暗斜井扩巷施工安全技术措施一、概述我单位施工的回风暗斜井工程已将导硐施工到位，即将与二水平运输巷贯通形成通风系统，根据设计要求，我单位需对整个回风暗斜井巷道进行扩刷，以达到设计断面，保证整个二水平通风。为保证整个工程质量及施工安全，特编制本措施。二、施工技术要求回风暗斜井扩巷总工程量约为206米，扩巷后，断面为直墙半圆拱，净宽4.5米，毛宽4.7米，净高3.5米，毛高3.6米，墙高1.25米，S掘=14.69㎥，S净=13.57㎥；其中1-1、3-3断面老断面为直墙半圆拱断面，墙高1.25米，拱高1.75米，需对巷道左帮进行扩刷，并对巷道底板进行卧底；2-2断面为矩形断面，宽2.5米，高2米，为沿巷道中心线底板施工。扩巷后支护形式为锚网喷支护。树脂药卷，端头锚固，锚杆采用Ф18X2000㎜，锚深1950㎜，外露50㎜，三花布置，间排距600×800㎜。钢筋焊接网Ф6㎜，网目100×100㎜，规格1200×900㎜。喷砼厚度100㎜，砼标号C20，比例1：2：2。对有U型钢支护的10米巷道，要拆除原有支护，扩巷后再用U型钢支护。三、施工准备1、先由测量人员按设计断面放一组中腰线，并安装激光指向仪，在施工中严格按照中腰线进行施工。2、在施工前，先把施工区段的风、水管路、风筒、电缆及电器设备、道轨、工器具及设备进行拆除，回撤到安全位置，并把耙岩机安装到位。3、在回风暗斜井井底平巷段设置警戒线，并悬挂“禁止入内”警示牌。第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页四、施工顺序根据矿方及项目部生产安排，先对2-2断面按照设计自上而下进行扩刷，此段施工完成后，自回风暗斜井开门点开始自上而下对剩余巷道进行扩刷，并按照设计对整个回风暗斜井工程复喷成巷。五、安全技术措施1、设备回撤安全技术措施（1）所有设备回撤期间，必须有队干跟班现场指挥作业，并做到现场交接班。（2）设备回撤顺序，先回撤各种工器具，然后回撤电器及电缆，后回撤风水管路，最后回撤施工区段道轨。（3）回撤过程中起吊重物时，不得在支护好的锚杆、锚索上进行起吊，必须另行打锚索（锚杆）进行起吊。（4）起吊工具使用5T手拉葫芦两台，锚链数根。将锚链固定在起吊锚索上，手拉葫芦挂在其上，进行起吊。起吊部件要捆绑牢固。起吊时，应有专人观察起吊点，起吊件下方及其摆动范围内严禁站人或者人员通过。在起吊500mm高时停止起吊，检查起吊点、钢丝绳等是否安全，检查确认安全后方可继续起吊。（5）起吊锚索施工：锚索为Φ17.8mm，长度为5.3米，每根配1卷MSK2360型和2卷MSZ2360型树脂锚固剂锚固。（6）用绞车拖设备时，绞车司机必须持证上岗，现场必须有跟班队干以上管理人员跟班作业，并不应死拉硬拖，发现异常立即停车，待处理后方可继续施工。拖拉时，所有人员必须闪开绳道，撤到安全地点，必须使用信号进行联系。（7）井下回撤、拆除电气设备，严禁带电作业，并检查瓦斯浓度。（8）严格井下停送电制度，拆电缆时要先将开关停电闭锁，并指定专人看守。杜绝无计划停电，减少停电事故。（9）回撤期间，必须对各类电缆采取安全保护措施，按照《煤矿安全第6页共11页第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共11页规程》进行悬挂，以防挤压、损坏。（10）设备回撤时，必须保证各种设备完整性，确保不损坏不变形，零散小件及特殊配件要由专人管理，责任到人。（11）人工拖电缆、胶管时，必须保证通道畅通，由专人指挥，防止被挤伤。（12）回撤管路时，要一人托住管子一人...
