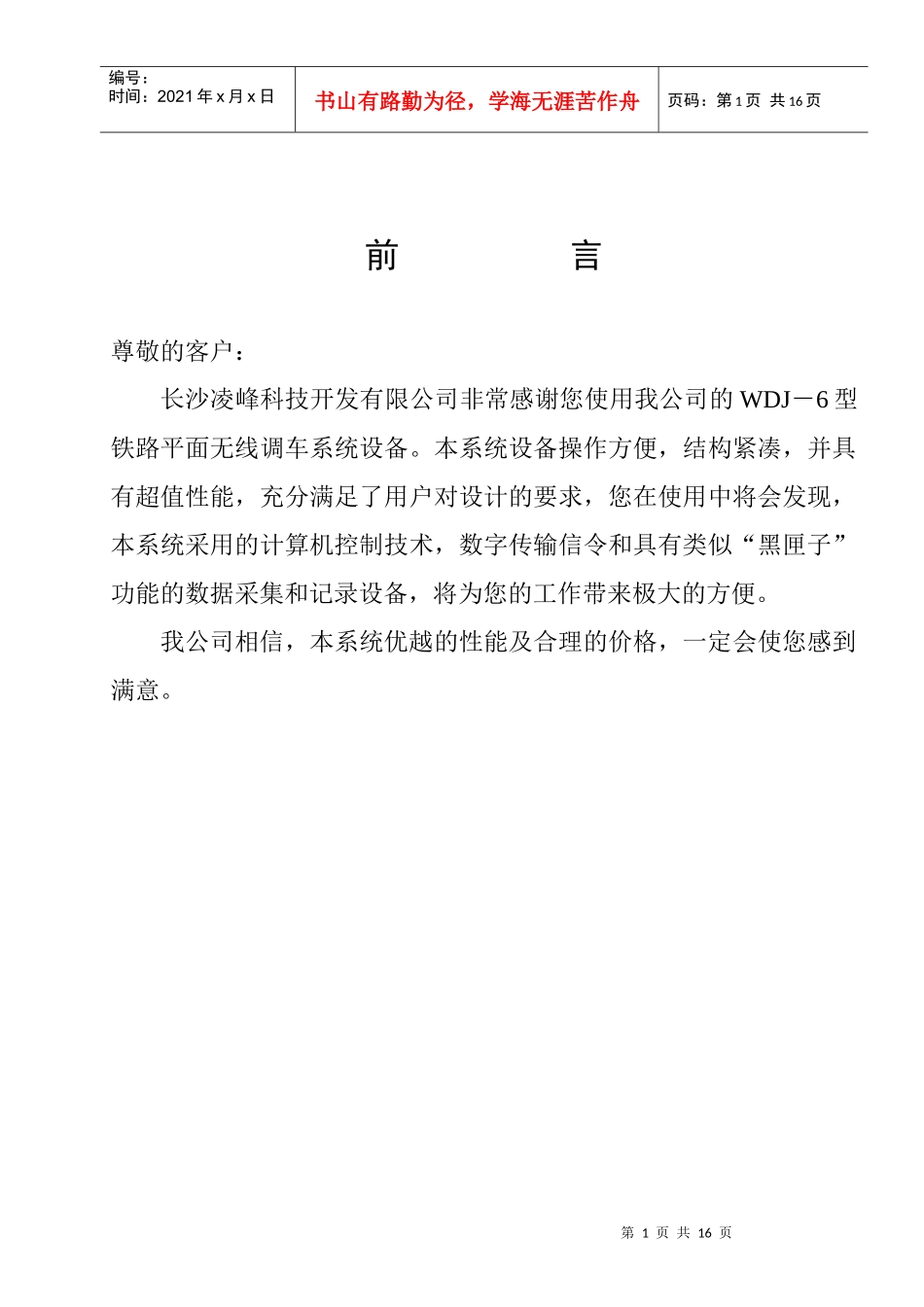

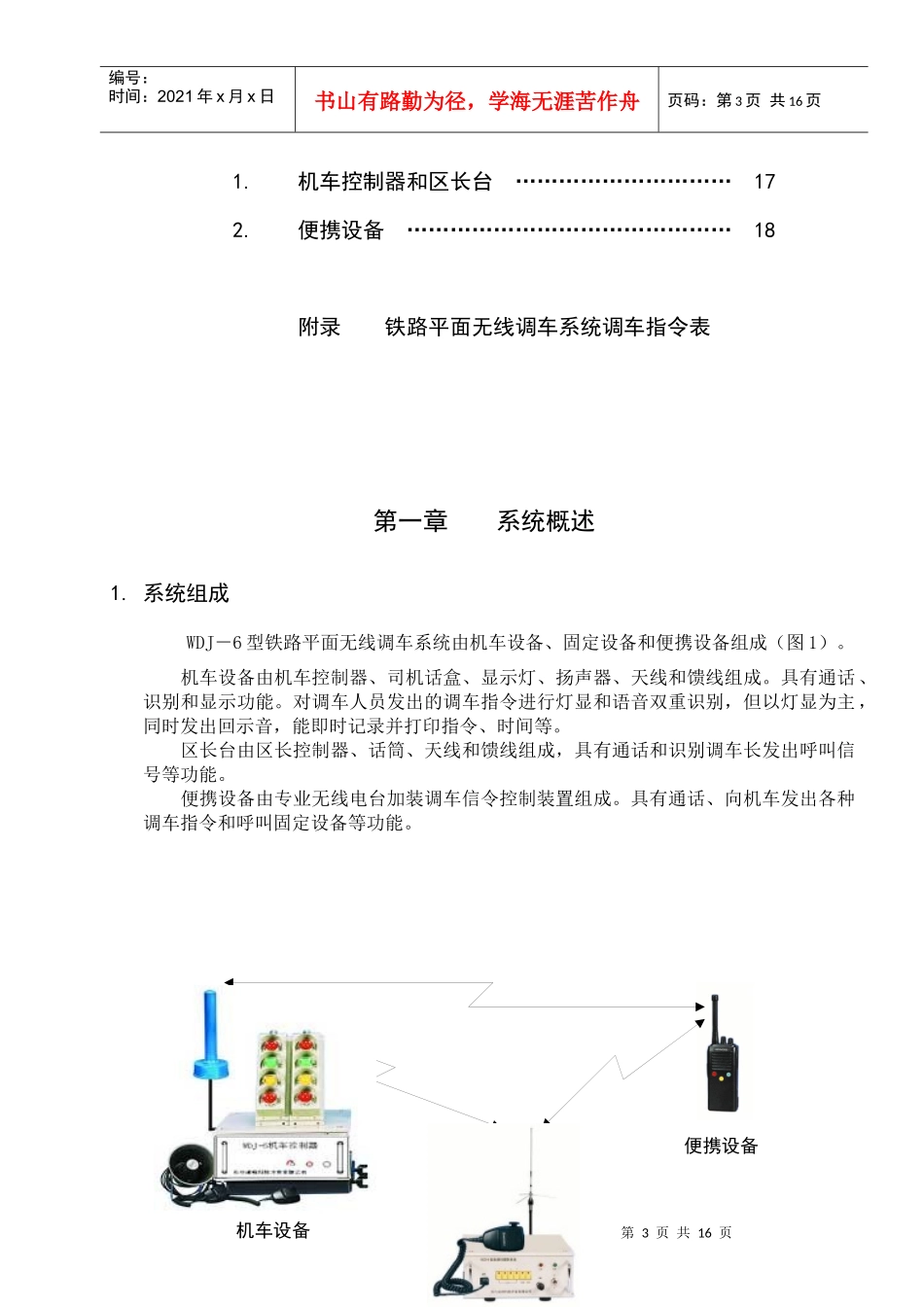

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页前言尊敬的客户：长沙凌峰科技开发有限公司非常感谢您使用我公司的WDJ－6型铁路平面无线调车系统设备。本系统设备操作方便，结构紧凑，并具有超值性能，充分满足了用户对设计的要求，您在使用中将会发现，本系统采用的计算机控制技术，数字传输信令和具有类似“黑匣子”功能的数据采集和记录设备，将为您的工作带来极大的方便。我公司相信，本系统优越的性能及合理的价格，一定会使您感到满意。第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页设备使用、安装维护手册第一章系统概述1.系统组成………………………………………32.系统特点和技术优势…………………………3第二章机车设备1.操作指南………………………………………52.机车设备的使用………………………………63.机车设备的安装与维护………………………74.机车控制器参数的设置………………………85.“黑匣子”设备打印机使用说明……………8第三章便携设备1.操作指南………………………………………102.使用注意事项…………………………………113.便携台使用简介………………………………114.便携台编程……………………………………12第四章站调台1.站调台简介……………………………………132.站调台的使用…………………………………133.站调台的安装维护及注意事项………………15第五章设备技术参数第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页1.机车控制器和区长台…………………………172.便携设备………………………………………18附录铁路平面无线调车系统调车指令表第一章系统概述1.系统组成WDJ－6型铁路平面无线调车系统由机车设备、固定设备和便携设备组成（图1）。机车设备由机车控制器、司机话盒、显示灯、扬声器、天线和馈线组成。具有通话、识别和显示功能。对调车人员发出的调车指令进行灯显和语音双重识别，但以灯显为主，同时发出回示音，能即时记录并打印指令、时间等。区长台由区长控制器、话筒、天线和馈线组成，具有通话和识别调车长发出呼叫信号等功能。便携设备由专业无线电台加装调车信令控制装置组成。具有通话、向机车发出各种调车指令和呼叫固定设备等功能。机车设备便携设备第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页2.系统特点和技术优势系统采用单片机控制技术和数字传输信令等先进技术，为指挥调车作业提供了先进、可靠、方便，快捷的技术手段，大大提高了调车作业的效率，并有效地保障了调车作业和调车人员的安全。由于系统采用了先进的数字信令，使其具有较强的抗干扰能力。图1WDJ－6型铁路平面无线调车系统第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页当调车长发出行进指令，调车长电台则间断地向机控器发出测机信号，机控器自动识别和判定调车长电台是否正常。一旦出现故障，机车控制器立刻检测出故障并在规定时间内发出“故障停车”指令。系统的机车控制器安装具有“黑匣子”功能的数据采集和记录系统，可以记录和打印调车指令，发令人的编号，发指令的时间，通过对这些数据的分析，可帮助了解调车作业过程和分析事故的原因。系统采用先进的语音合成技术，将调车人员发出的各种指令用标准语音通知司机，同时将此语音传送给调车组的每个成员。系统具有很强的灵活性，通过编程设置系统时间参数，组号，人员编号等，使便携台具有一机多用的功能。系统采用先进的编码技术对调车组每个成员赋于不同的人员编号，当某一连接员发出制动指令后，只有该连接员发解锁指令才能解锁，而其它连接员不能解锁。当有多个连接员发出制动信号后，必须一一解锁后方可实现系统解锁。为防止因设备硬件故障或外部干扰造成灯显信号升级，本系统的绿灯信号采用软件产生交流信号驱动，这样将避免某一硬件故障或外部干扰误点绿灯的现象。系统具有制动信令强插功能，即在机车通话...
