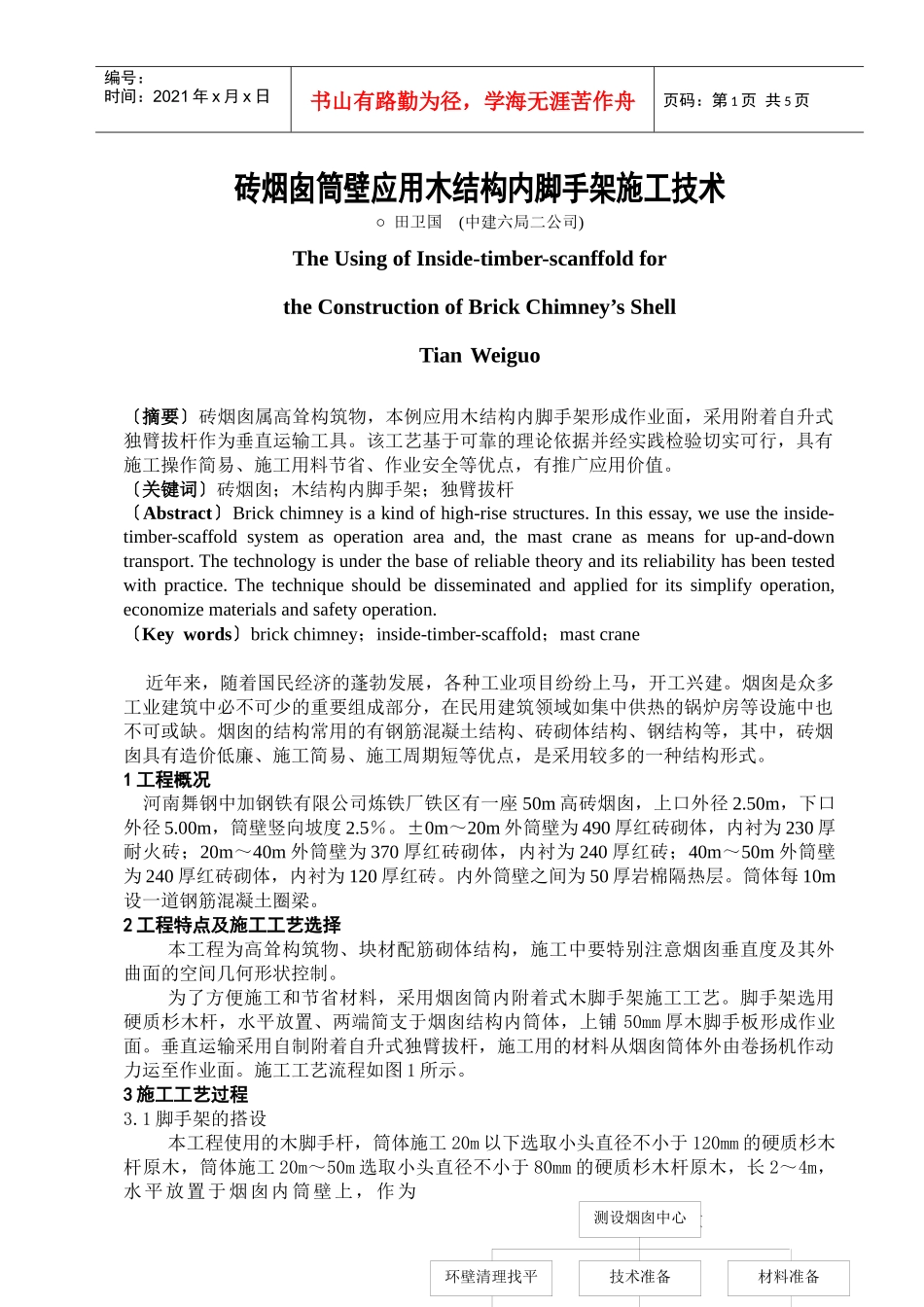

第1页共5页测设烟囱中心环壁清理找平技术准备材料准备编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页砖烟囱筒壁应用木结构内脚手架施工技术○田卫国(中建六局二公司)TheUsingofInside-timber-scanffoldfortheConstructionofBrickChimney’sShellTianWeiguo〔摘要〕砖烟囱属高耸构筑物，本例应用木结构内脚手架形成作业面，采用附着自升式独臂拔杆作为垂直运输工具。该工艺基于可靠的理论依据并经实践检验切实可行，具有施工操作简易、施工用料节省、作业安全等优点，有推广应用价值。〔关键词〕砖烟囱；木结构内脚手架；独臂拔杆〔Abstract〕Brickchimneyisakindofhigh-risestructures.Inthisessay,weusetheinside-timber-scaffoldsystemasoperationareaand,themastcraneasmeansforup-and-downtransport.Thetechnologyisunderthebaseofreliabletheoryanditsreliabilityhasbeentestedwithpractice.Thetechniqueshouldbedisseminatedandappliedforitssimplifyoperation,economizematerialsandsafetyoperation.〔Keywords〕brickchimney；inside-timber-scaffold；mastcrane近年来，随着国民经济的蓬勃发展，各种工业项目纷纷上马，开工兴建。烟囱是众多工业建筑中必不可少的重要组成部分，在民用建筑领域如集中供热的锅炉房等设施中也不可或缺。烟囱的结构常用的有钢筋混凝土结构、砖砌体结构、钢结构等，其中，砖烟囱具有造价低廉、施工简易、施工周期短等优点，是采用较多的一种结构形式。1工程概况河南舞钢中加钢铁有限公司炼铁厂铁区有一座50m高砖烟囱，上口外径2.50m，下口外径5.00m，筒壁竖向坡度2.5％。±0m～20m外筒壁为490厚红砖砌体，内衬为230厚耐火砖；20m～40m外筒壁为370厚红砖砌体，内衬为240厚红砖；40m～50m外筒壁为240厚红砖砌体，内衬为120厚红砖。内外筒壁之间为50厚岩棉隔热层。筒体每10m设一道钢筋混凝土圈梁。2工程特点及施工工艺选择本工程为高耸构筑物、块材配筋砌体结构，施工中要特别注意烟囱垂直度及其外曲面的空间几何形状控制。为了方便施工和节省材料，采用烟囱筒内附着式木脚手架施工工艺。脚手架选用硬质杉木杆，水平放置、两端简支于烟囱结构内筒体，上铺50mm厚木脚手板形成作业面。垂直运输采用自制附着自升式独臂拔杆，施工用的材料从烟囱筒体外由卷扬机作动力运至作业面。施工工艺流程如图1所示。3施工工艺过程3.1脚手架的搭设本工程使用的木脚手杆，筒体施工20m以下选取小头直径不小于120mm的硬质杉木杆原木，筒体施工20m～50m选取小头直径不小于80mm的硬质杉木杆原木，长2～4m，水平放置于烟囱内筒壁上，作为第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页施工作业面的承载构件，每层作业面最少铺设5道，其材质应符合《杉原条》（GB5039－84）规定的Ⅱ级材质要求及《木结构设计规范》（GB50005－2003）规定的普通承重木结构原木Ⅱa级材质标准要求。木脚手杆上再满铺50mm厚木脚手板。如图2所示。木脚手杆承载能力验算，作业面上考虑施工活荷载1.50KN/m2，木脚手板按0.35KN/m2取值，则得到筒体20m以下施工中一根脚手杆（承担沿杆方向两侧每侧0.29m共0.58m范围内荷载，见图2）所受最大线荷载：q=γG×G+γQ×Q¿1.2×0.58×1.0×0.35+1.4×0.58×1.0×1.5¿1.45(KN/m)式中γG――恒荷载分项系数；γQ――活荷载分项系数。则跨中弯矩为M=18ql2¿18×1.45×3.402¿2.10(KNm)脚手杆受弯净截面抵抗矩Wn=I/(h/2)¿πd332¿π×0.12332¿1.70×10−4(m3)木脚手杆受弯承载能力验算γ0MWn=0.9×2.101.70×10−4=1.112×104(KN/m2)=11.12(N/mm2)
