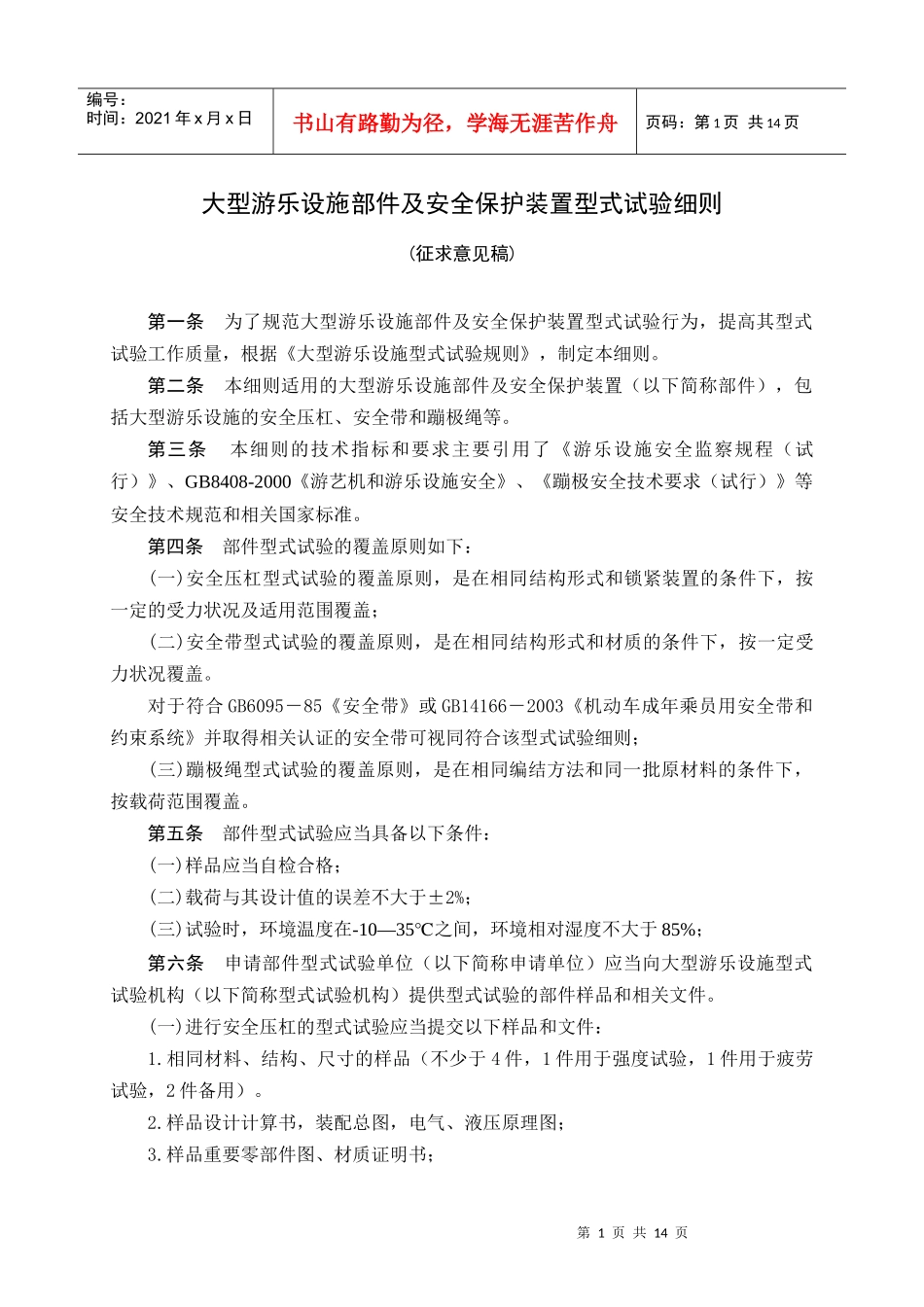

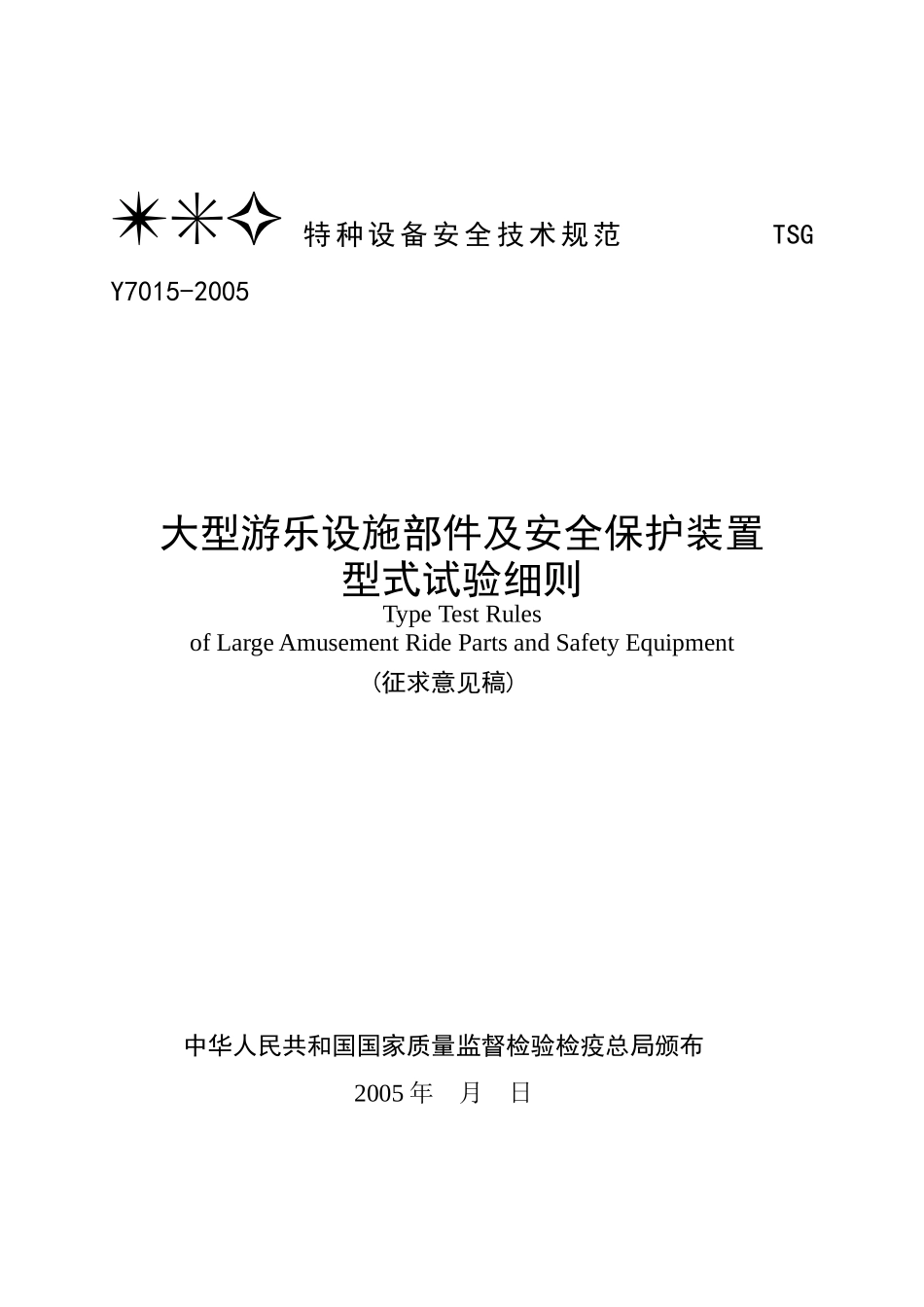

TSG特种设备安全技术规范TSGY7015-2005大型游乐设施部件及安全保护装置型式试验细则TypeTestRulesofLargeAmusementRidePartsandSafetyEquipment(征求意见稿)中华人民共和国国家质量监督检验检疫总局颁布2005年月日特种备安全技术规范TSGY7015－2005目录大型游乐设施部件及安全保护装置型式试验细则……………………………………(1)附件1安全压杠型式试验………………………………………………………………(3)附件2安全带型式试验…………………………………………………………………(7)附件3蹦极绳型式试验………………………………………………………………(10)第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页大型游乐设施部件及安全保护装置型式试验细则(征求意见稿)第一条为了规范大型游乐设施部件及安全保护装置型式试验行为，提高其型式试验工作质量，根据《大型游乐设施型式试验规则》，制定本细则。第二条本细则适用的大型游乐设施部件及安全保护装置（以下简称部件），包括大型游乐设施的安全压杠、安全带和蹦极绳等。第三条本细则的技术指标和要求主要引用了《游乐设施安全监察规程（试行）》、GB8408-2000《游艺机和游乐设施安全》、《蹦极安全技术要求（试行）》等安全技术规范和相关国家标准。第四条部件型式试验的覆盖原则如下：(一)安全压杠型式试验的覆盖原则，是在相同结构形式和锁紧装置的条件下，按一定的受力状况及适用范围覆盖；(二)安全带型式试验的覆盖原则，是在相同结构形式和材质的条件下，按一定受力状况覆盖。对于符合GB6095－85《安全带》或GB14166－2003《机动车成年乘员用安全带和约束系统》并取得相关认证的安全带可视同符合该型式试验细则；(三)蹦极绳型式试验的覆盖原则，是在相同编结方法和同一批原材料的条件下，按载荷范围覆盖。第五条部件型式试验应当具备以下条件：(一)样品应当自检合格；(二)载荷与其设计值的误差不大于±2%；(三)试验时，环境温度在-10—35℃之间，环境相对湿度不大于85%；第六条申请部件型式试验单位（以下简称申请单位）应当向大型游乐设施型式试验机构（以下简称型式试验机构）提供型式试验的部件样品和相关文件。(一)进行安全压杠的型式试验应当提交以下样品和文件：1.相同材料、结构、尺寸的样品（不少于4件，1件用于强度试验，1件用于疲劳试验，2件备用）。2.样品设计计算书，装配总图，电气、液压原理图；3.样品重要零部件图、材质证明书；第1页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页4.焊接材料牌号及焊接工艺文件；5.重要零部件热处理报告、无损检测报告；6.样品自检合格报告；7.其它有关资料。(二)进行安全带型式试验应当提交以下样品和文件：1.相同材料、结构、尺寸的样品（不少于4件，1件用于强度试验，1件用于疲劳样品，2件备用）；2.样品设计计算书，装配总图；3.式样重要零、元件材质证明书；4.样品自检合格报告；5.其它有关资料。(三)进行蹦极绳型式试验应当提交以下式样和文件：1.同批原材料，同生产单位的蹦极绳式样（不少于6件，其中4件长度1～2米，按成品编结要求编结，1件用于强度试验，1件用于模拟试验，2件备用；2件长度0.5米，由200根丝按成品编结方法编结，1件用于疲劳试验，1件备用）；2.蹦极绳技术参数；3.蹦极绳材质证明（含产地、品名、成分等）；4.蹦极绳编结型式，接头固定型式说明；5.蹦极绳使用维护说明书；6.蹦极绳自检报告；7.其它有关资料。第七条部件型式试验必备的仪器设备、样品项目、内容与要求和方法，安全压杠见附件1，安全带见附件2，蹦极绳见附件3。第八条在型式试验过程中，不再具备型式试验条件的，或者继续试验可能造成人员安全和健康损害的大型游乐设施，型式试验人员有权终止型式试验。第九条本细则由国家质检总局负责解释。第十条本细则自年月日起实施。附件1安全压杠型式试验一、安全压杠型式试验必备仪器设备表第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页序号仪器设备或计量器具精度要求1疲劳样品机检定合格2动态应...
