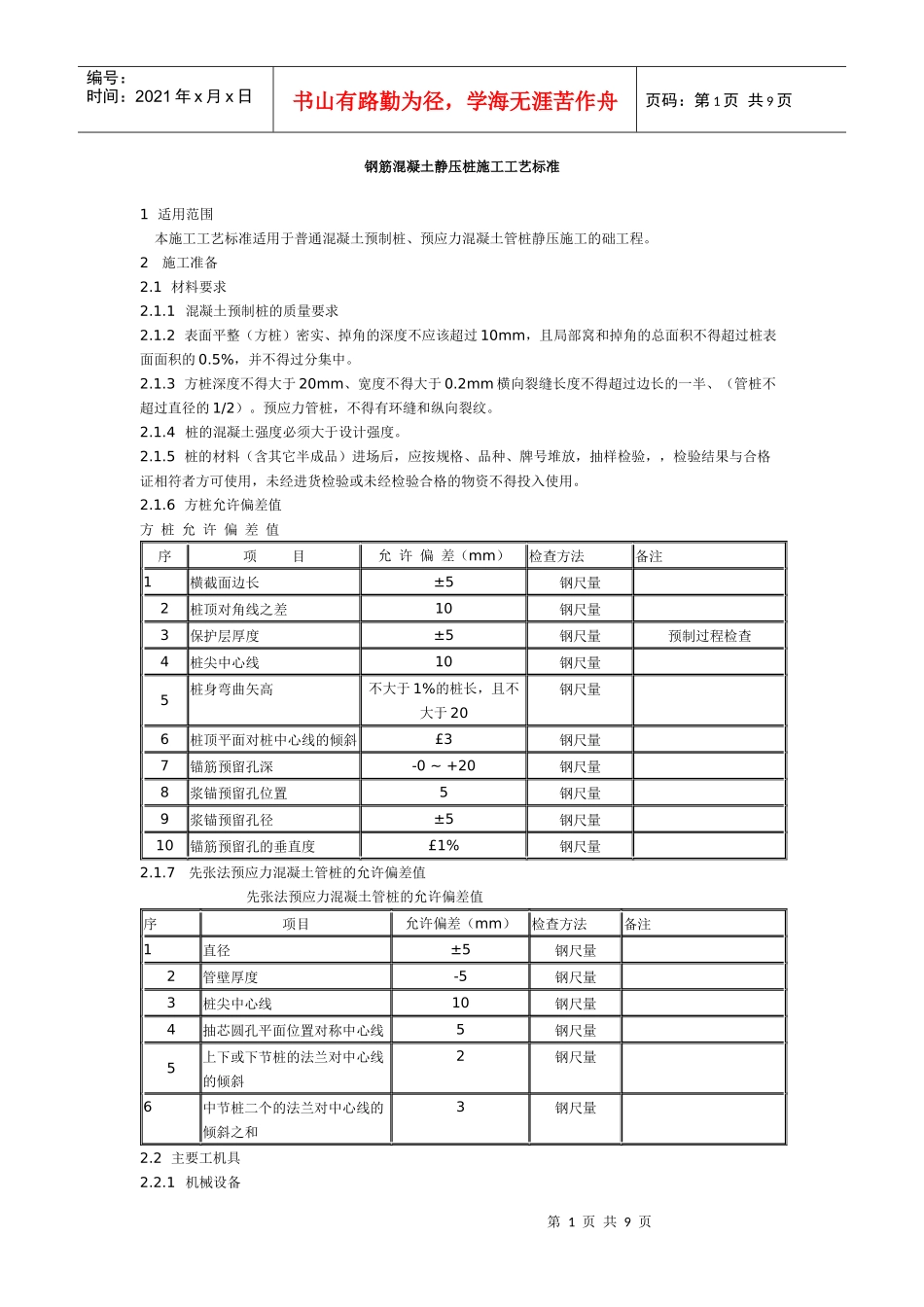

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页钢筋混凝土静压桩施工工艺标准1适用范围本施工工艺标准适用于普通混凝土预制桩、预应力混凝土管桩静压施工的础工程。2施工准备2.1材料要求2.1.1混凝土预制桩的质量要求2.1.2表面平整（方桩）密实、掉角的深度不应该超过10mm，且局部窝和掉角的总面积不得超过桩表面面积的0.5%，并不得过分集中。2.1.3方桩深度不得大于20mm、宽度不得大于0.2mm横向裂缝长度不得超过边长的一半、（管桩不超过直径的1/2）。预应力管桩，不得有环缝和纵向裂纹。2.1.4桩的混凝土强度必须大于设计强度。2.1.5桩的材料（含其它半成品）进场后，应按规格、品种、牌号堆放，抽样检验，，检验结果与合格证相符者方可使用，未经进货检验或未经检验合格的物资不得投入使用。2.1.6方桩允许偏差值方桩允许偏差值序项目允许偏差（mm）检查方法备注1横截面边长±5钢尺量2桩顶对角线之差10钢尺量3保护层厚度±5钢尺量预制过程检查4桩尖中心线10钢尺量5桩身弯曲矢高不大于1%的桩长，且不大于20钢尺量6桩顶平面对桩中心线的倾斜£3钢尺量7锚筋预留孔深-0~+20钢尺量8浆锚预留孔位置5钢尺量9浆锚预留孔径±5钢尺量10锚筋预留孔的垂直度£1%钢尺量2.1.7先张法预应力混凝土管桩的允许偏差值先张法预应力混凝土管桩的允许偏差值序项目允许偏差（mm）检查方法备注1直径±5钢尺量2管壁厚度-5钢尺量3桩尖中心线10钢尺量4抽芯圆孔平面位置对称中心线5钢尺量5上下或下节桩的法兰对中心线的倾斜2钢尺量6中节桩二个的法兰对中心线的倾斜之和3钢尺量2.2主要工机具2.2.1机械设备第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页WJY型、ZYJ型或YZY型（1200~2000KN）全液压静力压桩机、轮胎式起重机、运输载重汽车、电焊机ZYJ系列液压静力压桩机主要技术参数型号参数ZYJ120ZYJ180ZYJ240ZYJ380ZYJ420ZYJ680额订压桩力（tf）120180240380420600压桩速度（m/min）高速2.22.72.762.32.81.81.21.10.90.80.950.750.6一次压桩行程（m）1.51.52.02.02.02.0压桩能力方桩（MM）300400500500550600圆桩（fmm）300400500500550600起吊重量（t）3.01212121212功率（KV）压桩22374460起重372.2.2主要工具钢丝绳吊索、卡环、撬杠、砂浴锅、铁盘、长柄勺、浇灌壶、扁铲、台秤、温度计2.3作业条件2.3.1静压桩施工现场三通一平，处理静压桩地基场地上面障碍物，清理:整平时要有雨水排出沟渠，附近有建筑物的要挖隔震沟，预先充分了解桩场地，清理防碍:桩的高空和地下障碍物。2.3.2静压桩场地整平用压路机碾压平整,并在地表铺10~20cm厚石子使地基承载力达到0.2Mpa~0.3Mpa。2.3.3控制点的设置应尽可能远离施工现场,以减少施工土体扰动对基准点的影响。2.3.4施工现场的轴线、水准控制点、桩基布点必须经常检查，妥善保护，设控制点和水准点的数量不应少于2个。2.3.5测量放线使用的全站仪、经纬仪、水准仪、钢盘尺、线锤应计量检查合格，多次使用应为同一计量器具2.3.6桩位布点与验收：按基础纵横交点和设计图的尺寸确定桩位，用小方木桩入并在上面用小圆钉做中心套样桩箍，然后在样箍的外侧撒石灰，以示桩位标记。测量误差±10mm。2.3.7按总图设置的水、电、汽管线不应与桩相互影响，特别是供水、汽管线和地下电缆要防止桩土体隆起的破坏作用。2.4作业人员2.4.1施工作业人员必须在上岗前进行岗位培训考核合格，持证上岗。2.4.2施工作业人员施工前，必须充分了解地质资料、施工图纸和设计说明以及有关资料.必须熟知桩规范、质量评定标准、施工程序、验收标准以及组织分工等。2.4.3施工作业人员应按国家规定的时间内容进行体格检查,必须持有健康检查合格证、高血压、心脏病、癫痫病患者不得参加桩作业。3施工工艺3.1工艺流程：测量桩位桩机就位吊桩插桩第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页桩身对中静压沉桩切割桩头终止压桩再静压沉桩接桩3.2操作工艺3.2.1压桩机的安装，必须按有关程序及说明书进行。压桩机就位时应对准桩位，启动平台支腿油缸，校正平台处于水平状态...
