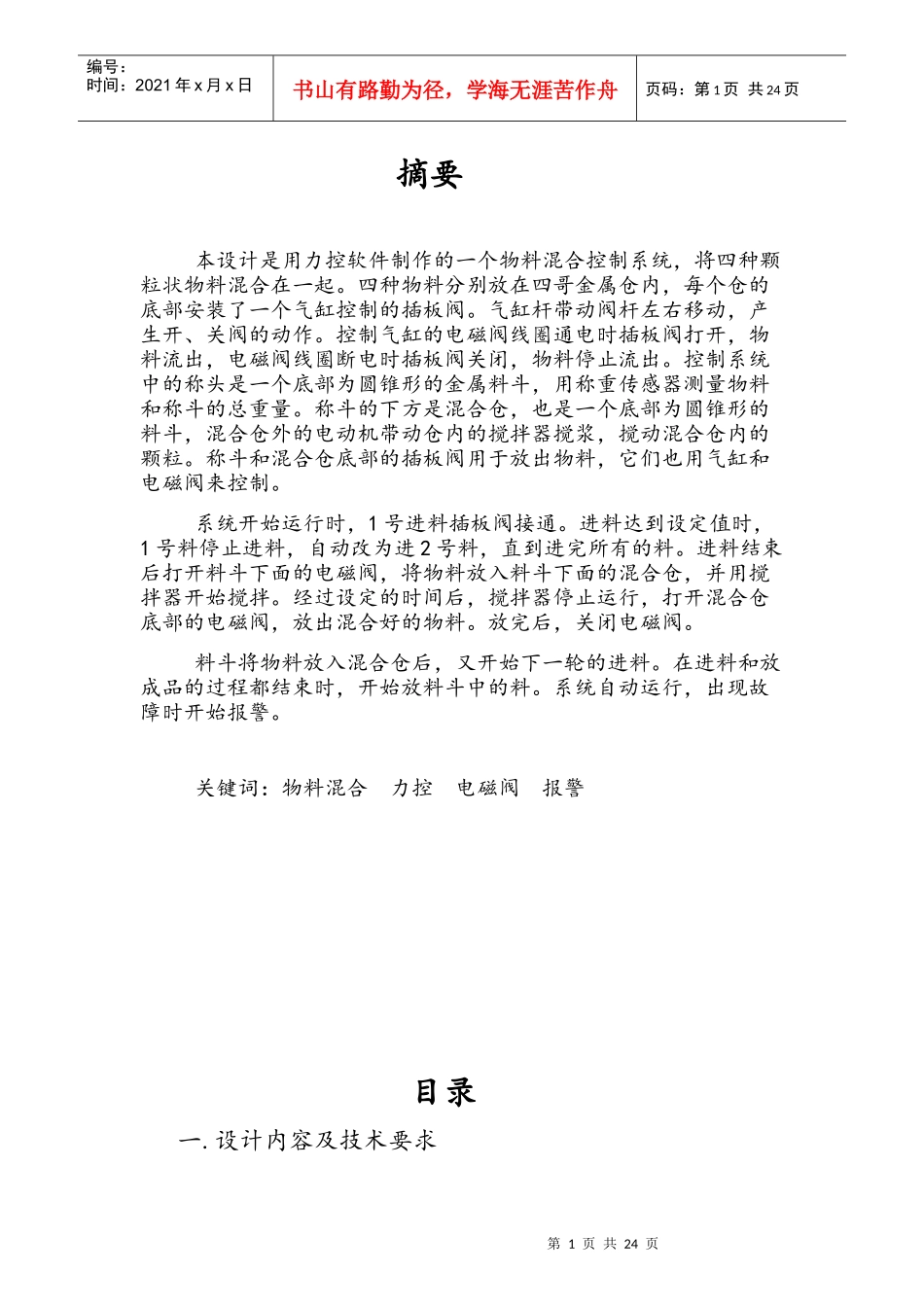

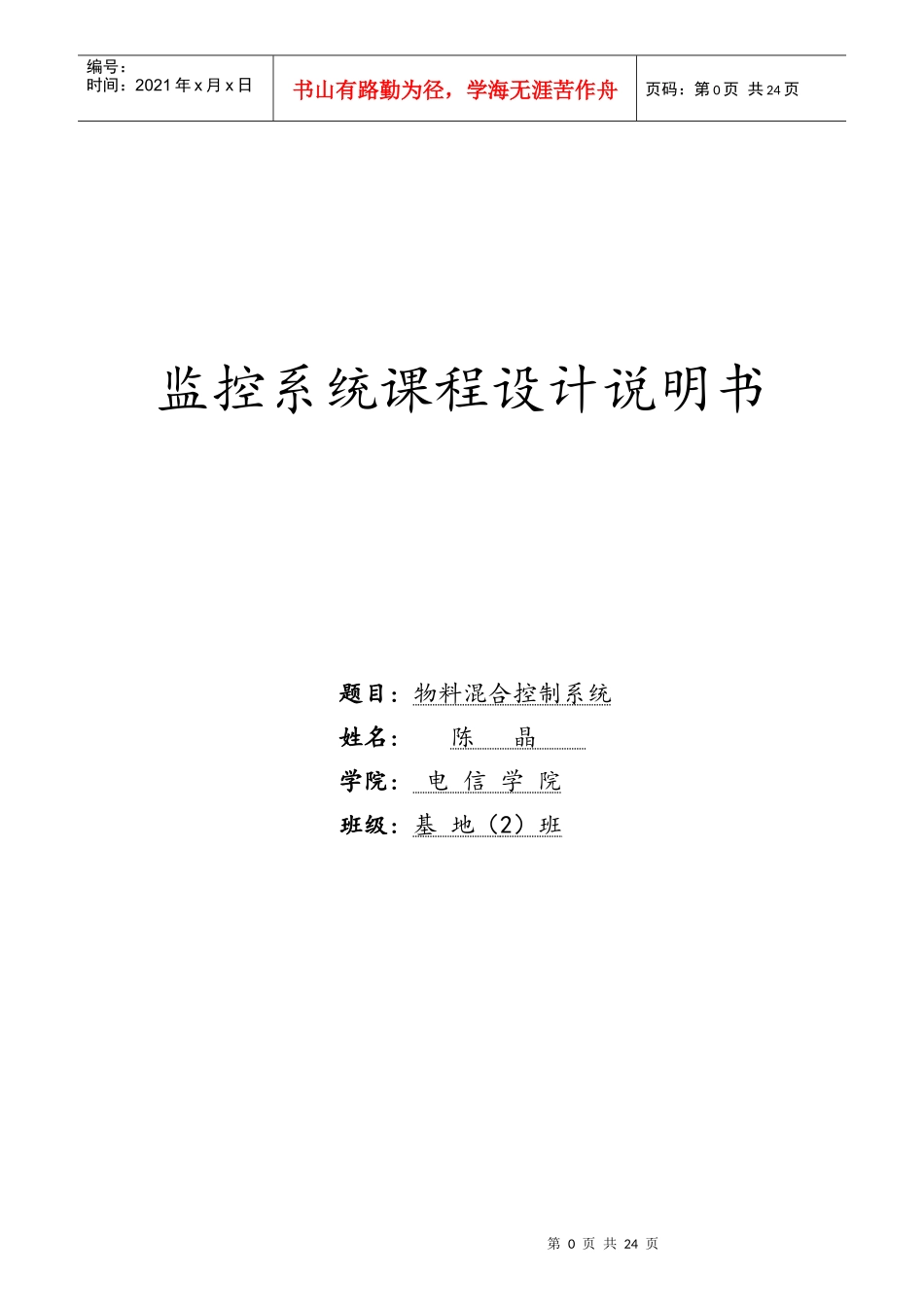

第0页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共24页监控系统课程设计说明书题目：物料混合控制系统姓名：陈晶学院：电信学院班级：基地（2）班第1页共24页第0页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页摘要本设计是用力控软件制作的一个物料混合控制系统，将四种颗粒状物料混合在一起。四种物料分别放在四哥金属仓内，每个仓的底部安装了一个气缸控制的插板阀。气缸杆带动阀杆左右移动，产生开、关阀的动作。控制气缸的电磁阀线圈通电时插板阀打开，物料流出，电磁阀线圈断电时插板阀关闭，物料停止流出。控制系统中的称头是一个底部为圆锥形的金属料斗，用称重传感器测量物料和称斗的总重量。称斗的下方是混合仓，也是一个底部为圆锥形的料斗，混合仓外的电动机带动仓内的搅拌器搅浆，搅动混合仓内的颗粒。称斗和混合仓底部的插板阀用于放出物料，它们也用气缸和电磁阀来控制。系统开始运行时，1号进料插板阀接通。进料达到设定值时，1号料停止进料，自动改为进2号料，直到进完所有的料。进料结束后打开料斗下面的电磁阀，将物料放入料斗下面的混合仓，并用搅拌器开始搅拌。经过设定的时间后，搅拌器停止运行，打开混合仓底部的电磁阀，放出混合好的物料。放完后，关闭电磁阀。料斗将物料放入混合仓后，又开始下一轮的进料。在进料和放成品的过程都结束时，开始放料斗中的料。系统自动运行，出现故障时开始报警。关键词：物料混合力控电磁阀报警目录一.设计内容及技术要求第2页共24页第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页1.1任务描述1.2控制任务和要求二.画面总体规划2.1确定需要设置的画面2.2画面切换关系与初始画面三.各画面具体设计3.1初始画面设计3.2主画面设计3.3设备状态画面设计3.4报警画面设计3.6混合仓趋势图画面设计3.5料仓趋势图画面设计3.6混合仓趋势图画面设计四.画面之间的动画连接4.1创建实时数据库4.2动画连接4.2.1罐的动画连接4.2.2阀门和搅拌器的动画连接4.2.3文本的动画连接4.2.4按钮的动画连接4.2.5百特仪表的连接4.3脚本五．心得体会六．参考文献第3页共24页第2页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共24页一、设计内容及技术要求1.1任务描述某物料控制系统按一定的比例将2~4种颗粒状的物料混合到一起，物料的流动性较好。4种物料分别放在4个金属仓内，每个仓的底部安装了一个气缸控制的插板阀，气缸杆带动阀杆左右移动，产生开、第4页共24页第3页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共24页关阀的动作。控制气缸的电磁阀线圈通电时插板阀打开，物料流出，电磁阀线圈断电时插板阀关闭，物料停止流出。控制系统中的称头是一个底部为圆锥形的金属料斗，用称重传感器测量物料和称斗的总重量。称斗的下方是混合仓，也是一个底部为圆锥形的料斗，混合仓外的电动机带动仓内的搅拌器搅浆，搅动混合仓内的颗粒。称斗和混合仓底部的插板阀用于放出物料，它们也用气缸和电磁阀来控制。该系统的软硬件结构原理图如下：1.2控制任务和要求该控制系统每个基本任务由一个同学侧重完成，但是同时要求同学们兼顾对总的系统结构及工作原理要了解，了解其它同学所做工作的具体过程。基本任务：①VB中构建控制系统界面，通过串口获取单片机开发板采集的温度或湿度信号，并显示在界面中②VB中构建控制系统界面，通过USB接口获取数据采集卡收集的现场模拟传感器信号，并显示在界面中③VB中构建控制系统界面，将采集的数据通过SQLSERVER存储并可以供前台调用，可以采集到组态软件的数据④力控上位组态软件中控制系统界面开发，可以取得百特仪表温度值，解决与VB和Wincc及数据采集卡的数据通讯问题第5页共24页第4页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共24页⑤Wincc上位组态软件中控制系统界面开发，可以取得百特仪表温度值，解决与VB和力控的数据通讯问题⑥Step7下位软件编程，解决Step7与Wincc和Winccflexible的模拟仿真问题⑦Winccfl...
