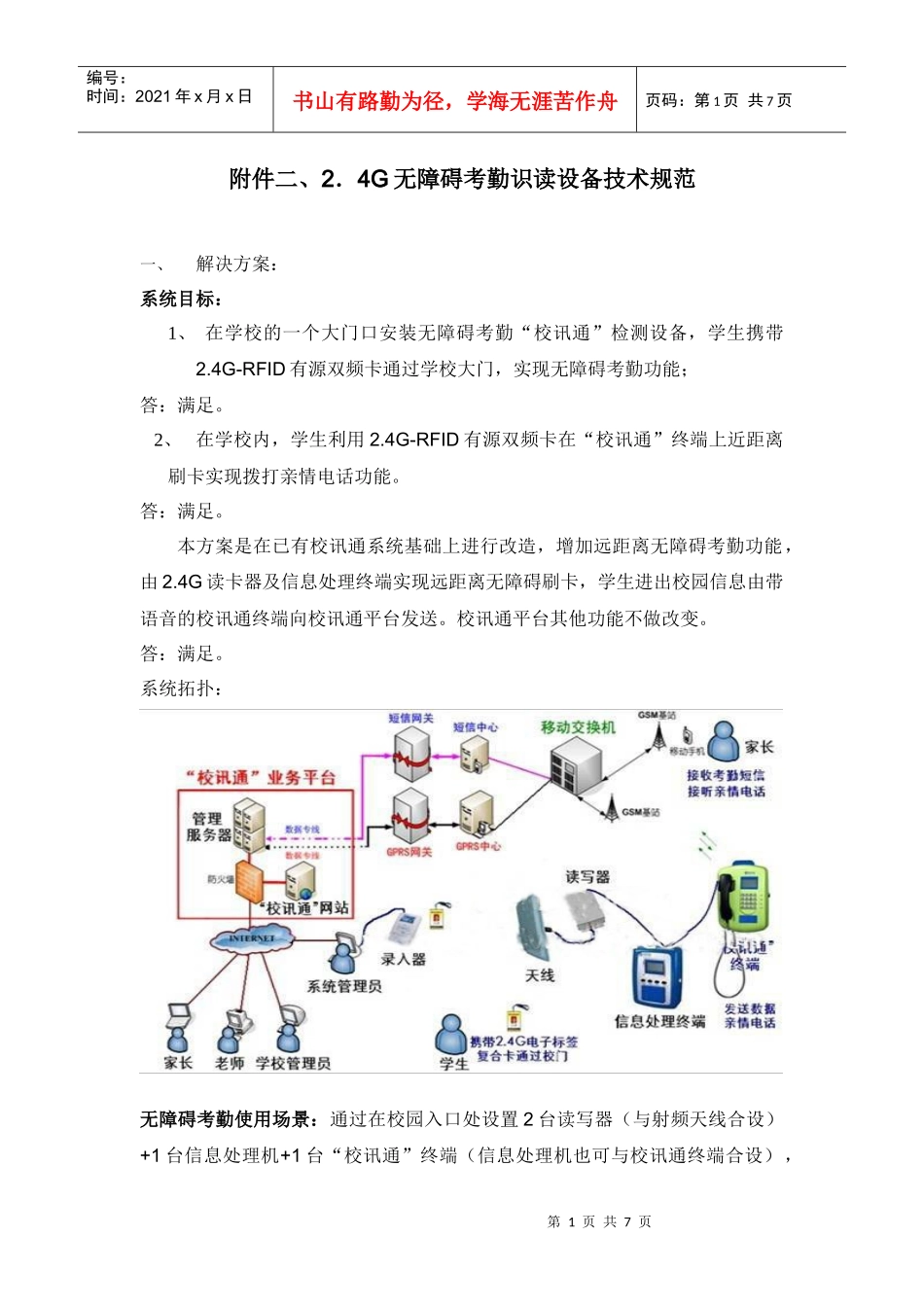

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页附件二、2．4G无障碍考勤识读设备技术规范一、解决方案：系统目标：1、在学校的一个大门口安装无障碍考勤“校讯通”检测设备，学生携带2.4G-RFID有源双频卡通过学校大门，实现无障碍考勤功能；答：满足。2、在学校内，学生利用2.4G-RFID有源双频卡在“校讯通”终端上近距离刷卡实现拨打亲情电话功能。答：满足。本方案是在已有校讯通系统基础上进行改造，增加远距离无障碍考勤功能，由2.4G读卡器及信息处理终端实现远距离无障碍刷卡，学生进出校园信息由带语音的校讯通终端向校讯通平台发送。校讯通平台其他功能不做改变。答：满足。系统拓扑：无障碍考勤使用场景：通过在校园入口处设置2台读写器（与射频天线合设）+1台信息处理机+1台“校讯通”终端（信息处理机也可与校讯通终端合设），第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页实现学生进出学校校门的自动判断。答：满足。具体解决方案：在学校出入口构造A、B两个读卡器的覆盖区；根据A、B读卡器获取电子标签先后次序对持卡学生出入校门的状态进行自动判断，要求能对两个监控区域内频繁切换、等状态进行识别，并提供友好界面满足校方按照时间段设置判断规则、及根据学生活动规律设置信息过滤规则等的需求。答：满足所有功能。示意图：具体建设内容无障碍考勤设备：①电子标签识读器----标准配置由一对2.4G射频天线及读卡器组成，负责触发并接收电子标签信息。答：满足。②信息处理机：与识读器相连，对电子标签信息进行过滤、判断、分析，将学生出、入校判断结果发送至校讯通终端，最终发送移动校讯通平台。信息处理机可独立设置、也可与校讯通终端合设。答：满足。校讯通终端：内置移动SIM卡，提供语音电话功能，同时作为家校信息的统一出口，将考勤、日常通知、学生留言等信息通过GSM网络连接校讯通信息管理平台，实现需发送短信的在线存储及查询管理功能。答：满足。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页二、主要参数指标1、提供无障碍考勤设备室外工作环境指标①工作湿度：小于85％②存储温度：-20℃～+70℃③工作温度：-20℃～+55℃答：满足这些指标。2、设备电气性能2.4G-RFID读卡器：①频率范围：2.4～2.483GHz答：符合要求。②天线接口阻抗：50欧。答：满足。③数据接口：RS485/RS232。答：满足，现在提供RS485接口。④数据接口数量：1。答：满足，现在提供RS485接口⑤数据传输速率：9600bps～115200bps。答：符合要求。⑥工作电压：7～15VDC。适应中国电网供电要求的宽电压供电，并配有免维护后备充电电池，在电网断电时，仍保持工作6小时，待机24小时。答：满足。⑦功耗：500mW。答：满足，小月50mW。⑧备用电池容量：1600mAH。答：满足。⑨待机工作时间：24小时。答：满足。⑩状态显示LED指示灯，指示电源或通讯状态，用户可控蜂鸣器答：满足。第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页⑪防雷：答：符合公用电话室外机的防雷要求，承受3.5KV雷击电压冲击。⑫接地：答：安装时要求接地电阻小于10欧姆。⑬抗电磁干扰：答：能承受能力为10V/m0.1~1000MHzAM调幅电磁波的信息处理机：①数据接口：RS485/RS232。答：满足。②RS485数据接口数量：3。答：满足。③RS232数据接口数量：2。答：满足，现在提供RS485接口。④数据传输速率：9600bps～115200bps。答：满足。⑤工作电压：7～15VDC。适应中国电网供电要求的宽电压供电，并配有免维护后备充电电池，在电网断电时，仍保持工作6小时，待机24小时。答：满足。⑥功耗：500mW。答：满足，功耗小于100mW。⑦备用电池容量：1600mAH。答：满足。⑧待机工作时间：24小时。答：满足。⑨电源适配器：220ADC9VDC/2A。答：满足。⑩状态显示LED指示灯，指示电源或通讯状态，用户可控蜂鸣器答：满足。第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页⑪防暴性能优，具有...
