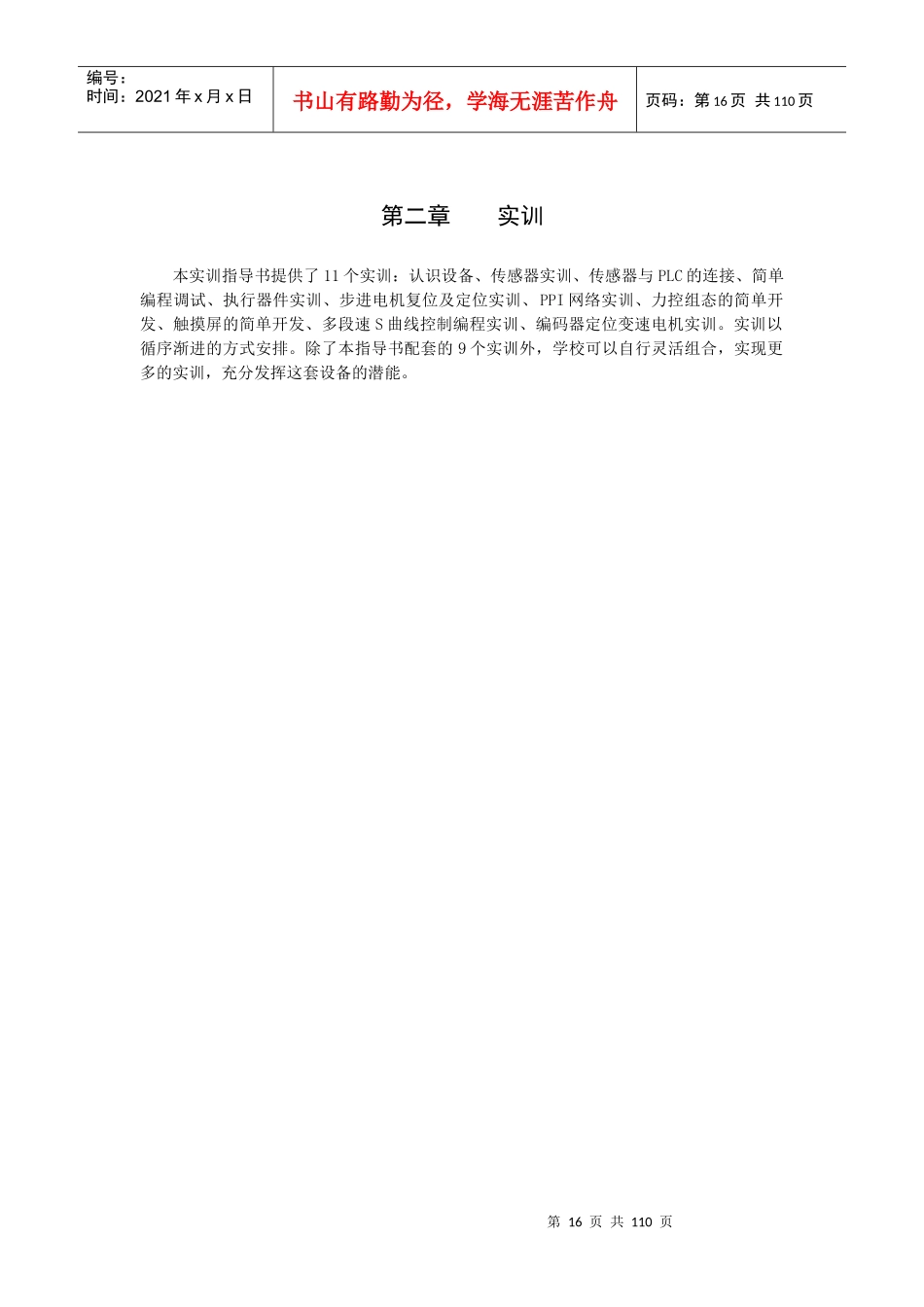

第16页共110页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第16页共110页第二章实训本实训指导书提供了11个实训：认识设备、传感器实训、传感器与PLC的连接、简单编程调试、执行器件实训、步进电机复位及定位实训、PPI网络实训、力控组态的简单开发、触摸屏的简单开发、多段速S曲线控制编程实训、编码器定位变速电机实训
实训以循序渐进的方式安排
除了本指导书配套的9个实训外，学校可以自行灵活组合，实现更多的实训，充分发挥这套设备的潜能

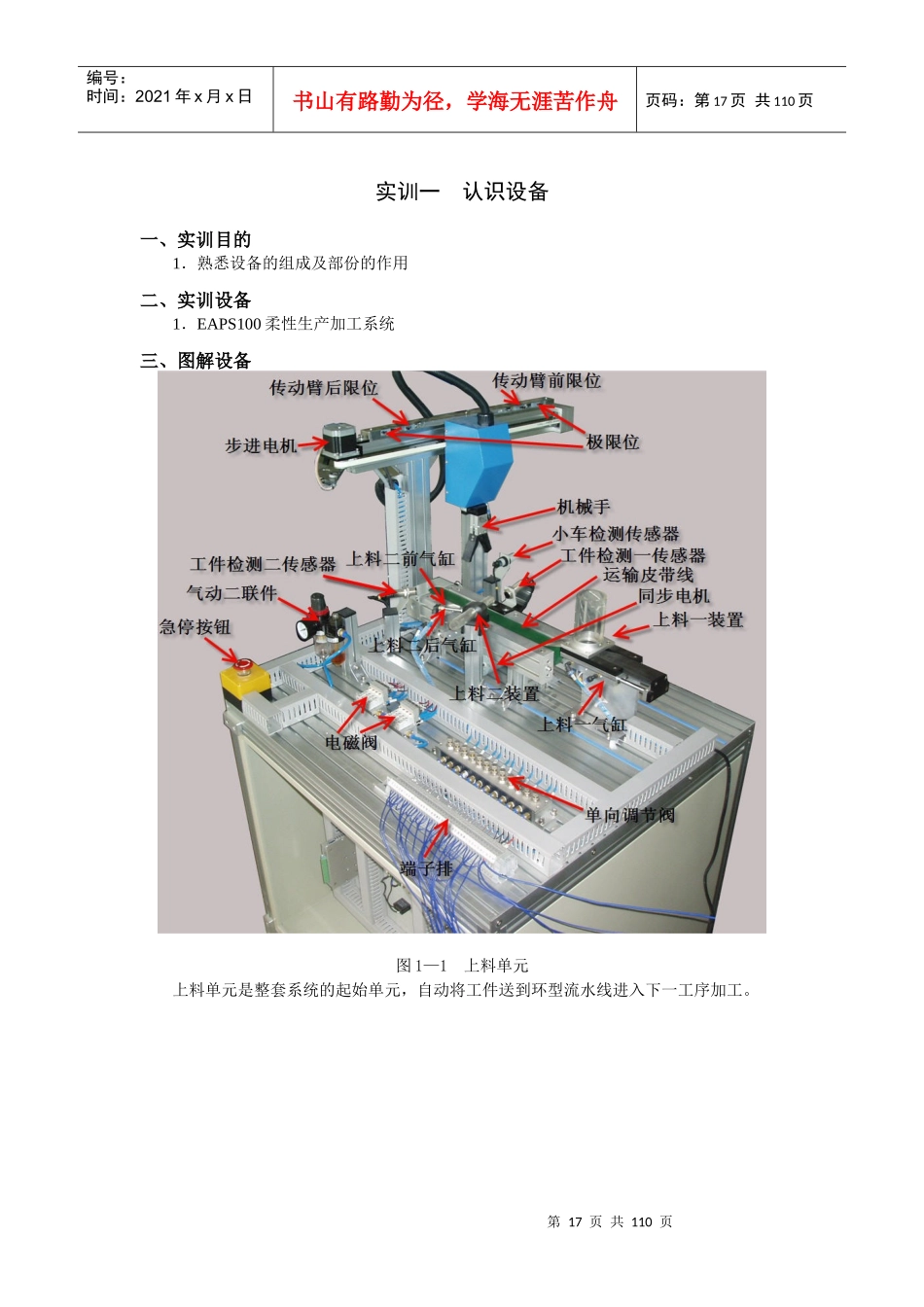

第17页共110页第16页共110页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第17页共110页实训一认识设备一、实训目的1．熟悉设备的组成及部份的作用二、实训设备1．EAPS100柔性生产加工系统三、图解设备图1—1上料单元上料单元是整套系统的起始单元，自动将工件送到环型流水线进入下一工序加工

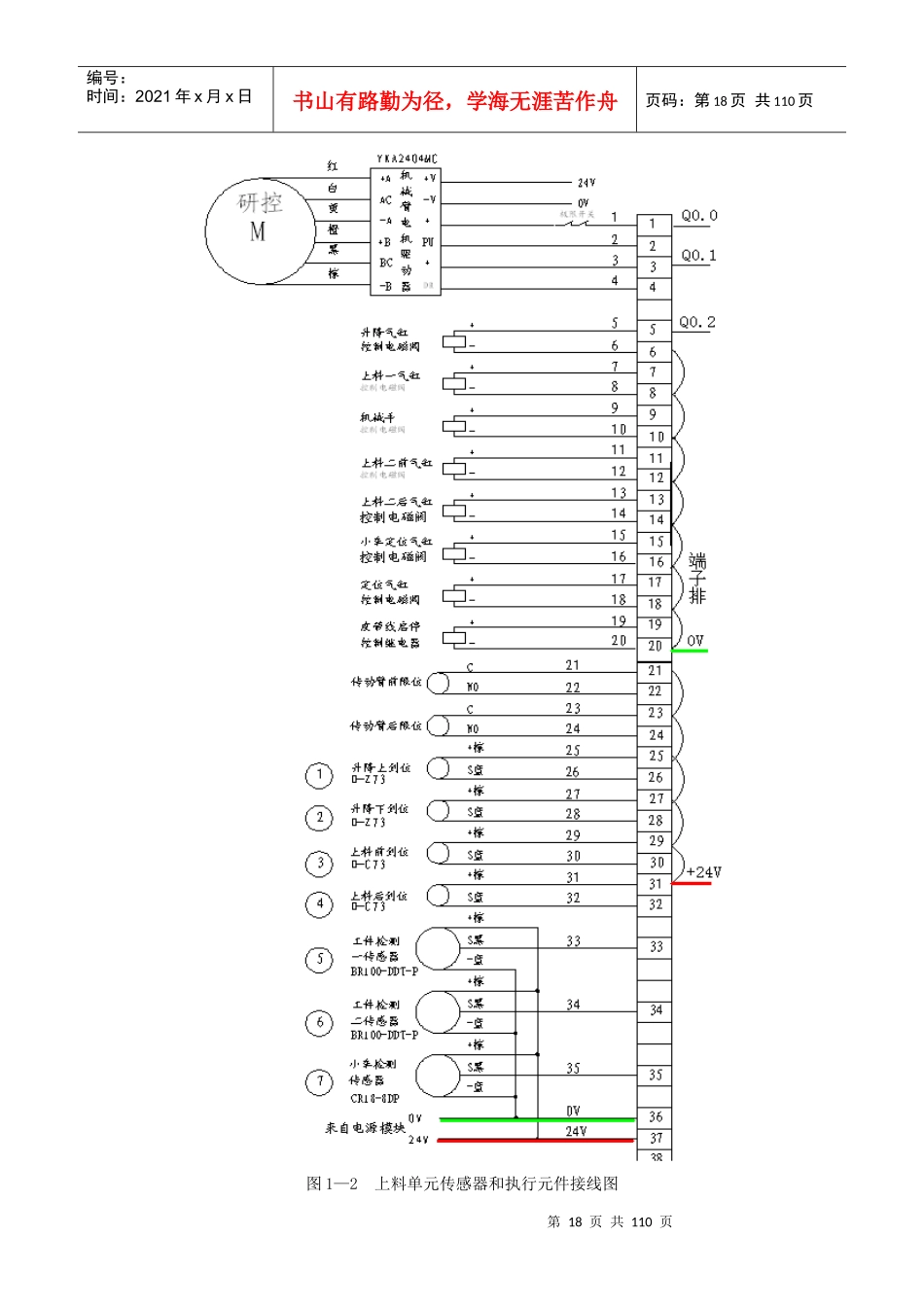

第18页共110页第17页共110页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第18页共110页图1—2上料单元传感器和执行元件接线图第19页共110页第18页共110页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第19页共110页图1—3上料单元电气柜布局第20页共110页第19页共110页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第20页共110页图1—4冲压单元冲压单元为系统的第二单元，该单元是将钢珠冲压到塑料工件中形成半成品
第21页共110页第20页共110页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第21页共110页第22页共110页第21页共110页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第22页共110页图1—5冲压单元传感器和执行元件接线图图1—6冲压单元电气柜布局第23
