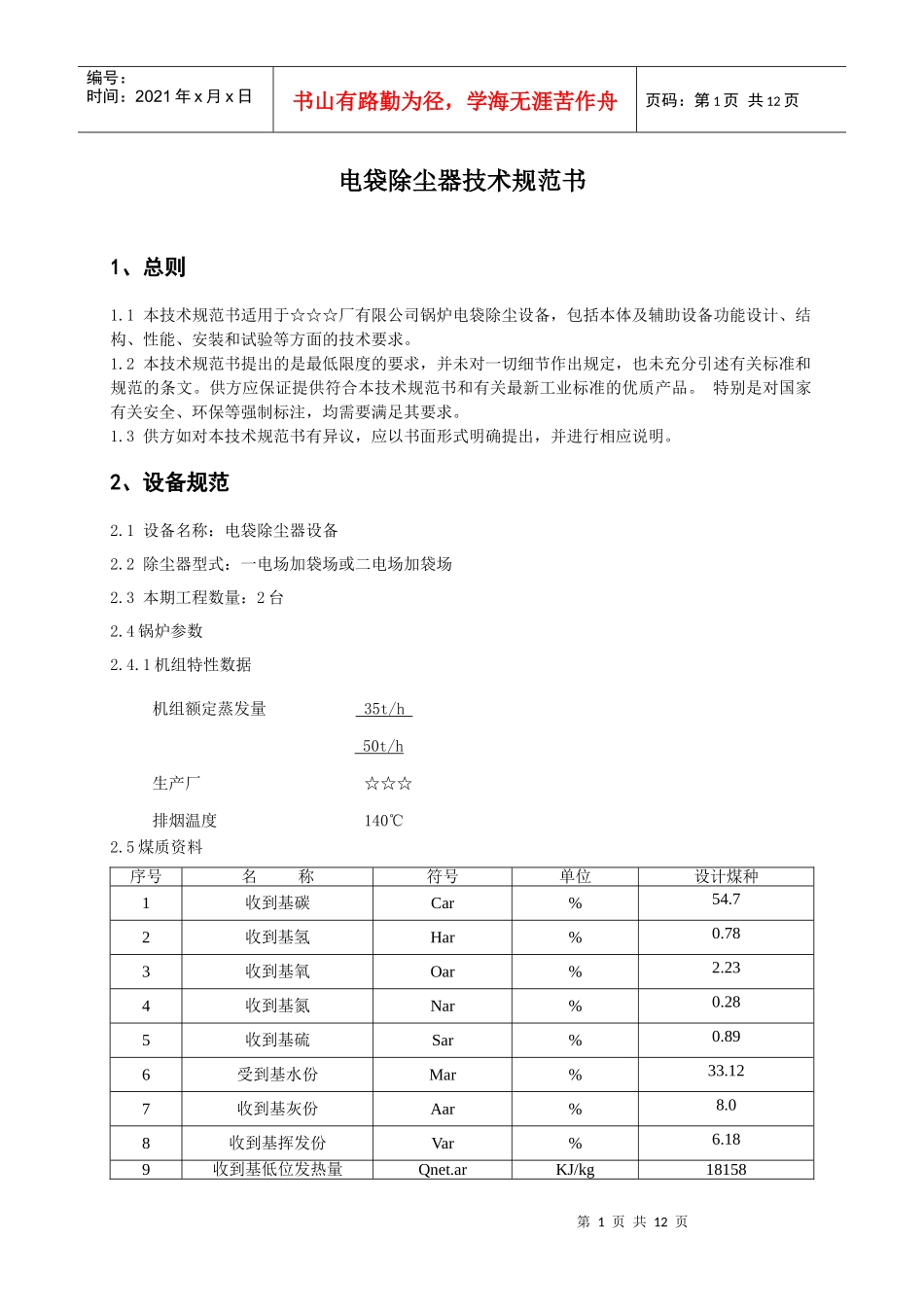

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页电袋除尘器技术规范书1、总则1.1本技术规范书适用于☆☆☆厂有限公司锅炉电袋除尘设备，包括本体及辅助设备功能设计、结构、性能、安装和试验等方面的技术要求。1.2本技术规范书提出的是最低限度的要求，并未对一切细节作出规定，也未充分引述有关标准和规范的条文。供方应保证提供符合本技术规范书和有关最新工业标准的优质产品。特别是对国家有关安全、环保等强制标注，均需要满足其要求。1.3供方如对本技术规范书有异议，应以书面形式明确提出，并进行相应说明。2、设备规范2.1设备名称：电袋除尘器设备2.2除尘器型式：一电场加袋场或二电场加袋场2.3本期工程数量：2台2.4锅炉参数2.4.1机组特性数据机组额定蒸发量35t/h50t/h生产厂☆☆☆排烟温度140℃2.5煤质资料序号名称符号单位设计煤种1收到基碳Car%54.72收到基氢Har%0.783收到基氧Oar%2.234收到基氮Nar%0.285收到基硫Sar%0.896受到基水份Mar%33.127收到基灰份Aar%8.08收到基挥发份Var%6.189收到基低位发热量Qnet.arKJ/kg18158第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页2.6除尘器入口烟气和飞灰参数除尘器入口烟气量：76000m3/h（35t/h锅炉）108000m3/h（50t/h锅炉）除尘器正常运行入口烟气温度140℃除尘器入口含尘浓度18g/Nm33、设计条件与环境条件3.1气象和地理条件3.1.1安装地点：室外3.1.2地震烈度：抗震设防烈度7度3.1.3气象条件3.1.3.1环境温度范围：3.2对除尘器设备的设计要求3.2.1除尘器采用电袋除尘器，要求达到粉尘排放浓度≤50mg/Nm3。布袋采用知名产品，并保证使用寿命大于3年。电袋除尘器的总阻力≤1200Pa，漏风率≤3%。3.2.1.1除尘器为露天布置，系统考虑防风、防雨、防冻等措施。3.2.1.2除尘器的保证效率:当锅炉在B-MCR工况下燃用设计煤种，除尘器的保证效率≥99.8％；除尘器年连续运行时间不小于7500小时。3.2.1.3除尘器壳体设计承受压力：±6kPa，瞬间承受压力：±7kPa。3.2.1.4钢结构要求：a除尘器应按下列全载荷进行强度设计；b除尘器重载（自重、保温层重、附属设备、存灰重等）；c地震荷载；d风载；e检修荷载；f正、负压；3.2.1.5除尘器壳体及灰斗壁厚度不小于5mm。3.2.1.6除尘器的钢结构设计温度为300℃；3.2.1.7每台炉除尘器灰斗数量个，其中电除尘个灰斗，布袋除尘个灰斗。灰斗及排灰口的设计应保证灰尘能自由流动排出灰斗。电除尘器和布袋除尘器的灰斗贮存量按买方提供的除尘器进第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页口最大含尘量满足不小于8小时额定负荷运行的储灰量。3.2.1.8除尘器设有旁路烟道，并且在除尘器的进风口上安装烟气温度在线检测装置，借助它检测到的低于或高于设定值的烟气温度，通过PLC自动打开布袋除尘的旁路，防止低温状况下的结露堵塞滤袋或高温烟气烧毁滤袋。旁路管道的设置要有效利用除尘器本体及烟道，为内置型旁路系统。3.2.1.9每台除尘器的进口都配备均流装置，以便烟气均匀地流过电场和袋场。3.2.1.10除尘器设备使用寿命：30年3.2.1.11扶梯能从地坪到达各层需检修和操作的作业面，角度不大于55°；扶梯载荷为2kN/m2。3.2.1.12外壳充分考虑到膨胀要求。3.2.1.13灰斗跨度按长度方向限于每个电场（袋场）。3.2.1.14为避免烟气短路，灰斗内装有阻流板，它的下部距排灰口较远。灰斗斜壁与水平面的夹角不小于60°。相邻壁交角的内侧做成圆弧型，圆角半径为200mm，以保证灰尘自由流动。3.2.1.15每只灰斗有一个密封性能好的捅灰孔并便于操作。3.2.1.16灰斗设有防止灰斗内灰流粘结或结拱的设施，每只灰斗在捅灰孔相邻侧壁上装一个可用大锤敲打，在水平方向伸出灰斗加固肋外缘300mm的垂直打击面。3.2.1.17灰斗设料位指示计，位置由卖方设计、供货。3.2.2电除尘部分技术性能要求：3.2.2.1阳极板和阴极框架的振打程序、间隔均可调，振打装置保证阳极板和阴极框架获得足够的振打力度和振打加速度，以确保振打清灰效果。3.2.2.2通向每一高压部分的入口门与该高压部分供电的整流...
