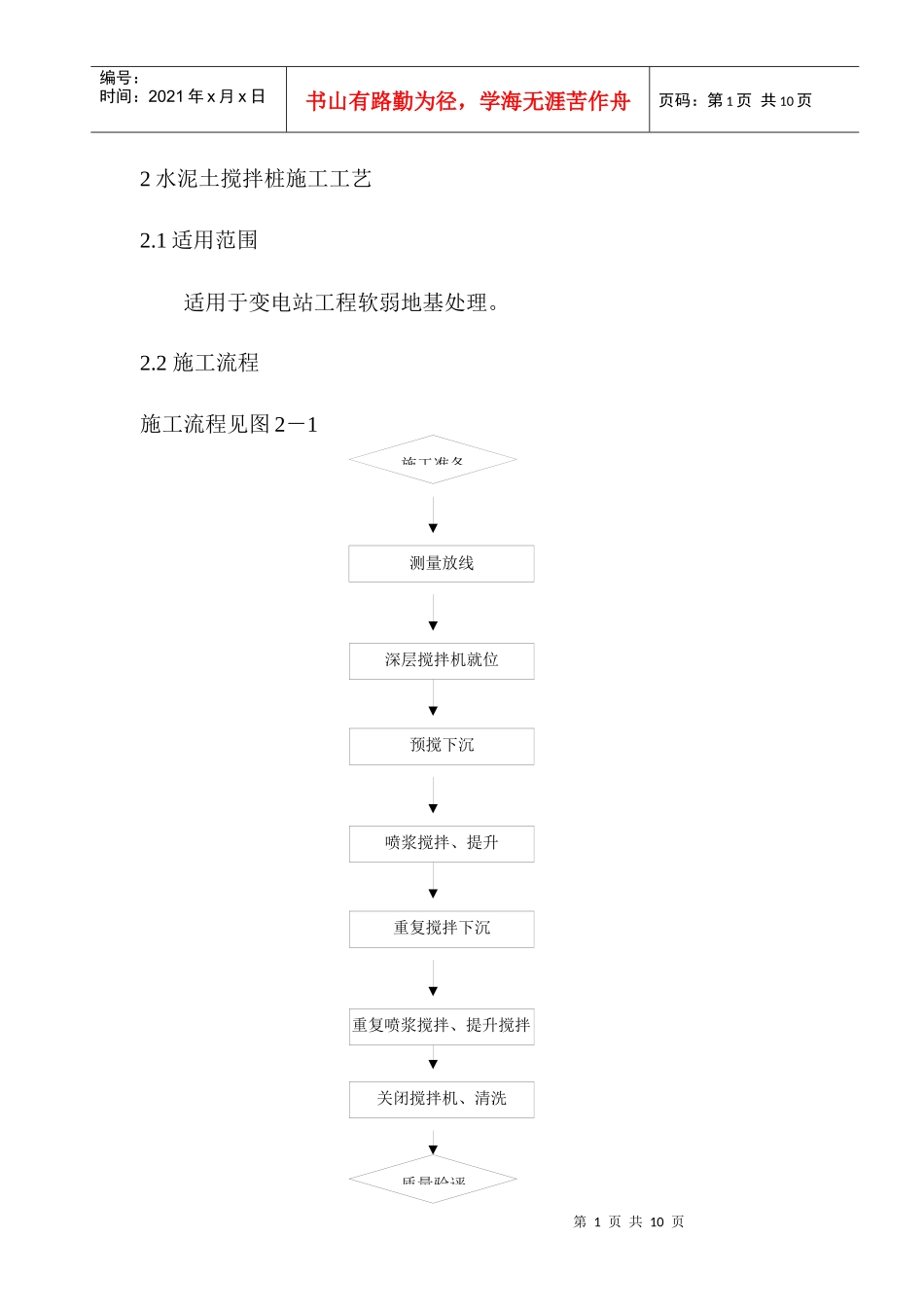

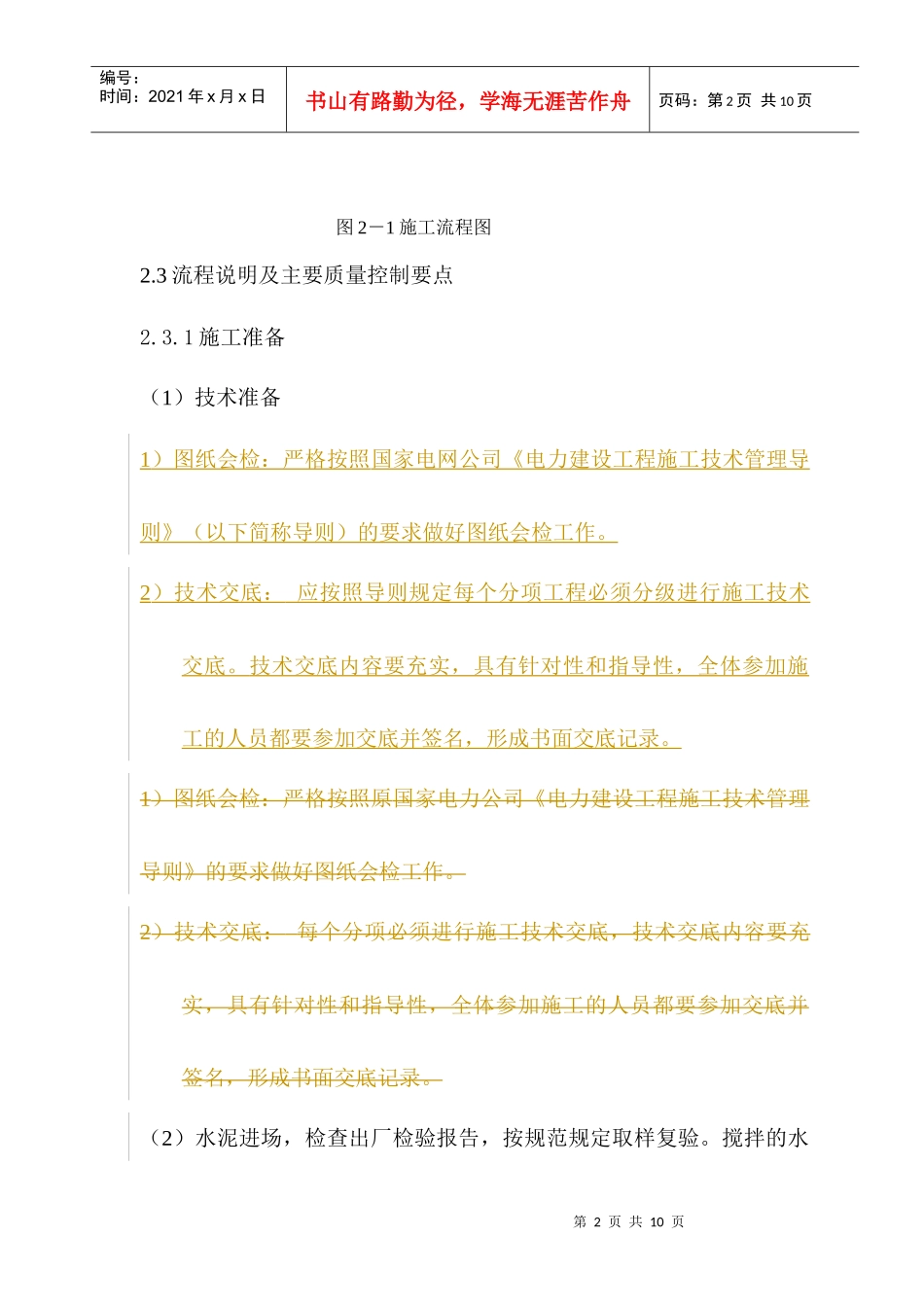

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页2水泥土搅拌桩施工工艺2.1适用范围适用于变电站工程软弱地基处理。2.2施工流程施工流程见图2－1预搅下沉喷浆搅拌、提升重复搅拌下沉深层搅拌机就位测量放线施工准备关闭搅拌机、清洗重复喷浆搅拌、提升搅拌质量验评第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页图2－1施工流程图2.3流程说明及主要质量控制要点2.3.1施工准备（1）技术准备1）图纸会检：严格按照国家电网公司《电力建设工程施工技术管理导则》（以下简称导则）的要求做好图纸会检工作。2）技术交底：应按照导则规定每个分项工程必须分级进行施工技术交底。技术交底内容要充实，具有针对性和指导性，全体参加施工的人员都要参加交底并签名，形成书面交底记录。1）图纸会检：严格按照原国家电力公司《电力建设工程施工技术管理导则》的要求做好图纸会检工作。2）技术交底：每个分项必须进行施工技术交底，技术交底内容要充实，具有针对性和指导性，全体参加施工的人员都要参加交底并签名，形成书面交底记录。（2）水泥进场，检查出厂检验报告，按规范规定取样复验。搅拌的水第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页泥土进行配合比试验，确定所用水泥的掺入量、水灰比和外加剂。（3）场地应先平整，清除桩位处地上、地下一切障碍物（包括块石、树根和生活垃圾等）。遇有水沟、池塘及洼地时应抽水或清淤，回填粘性土料并压实，不得回填杂填土或生活垃圾。（4）施工前应仔细检查机械设备、送气(粉)管路、阀门的密封性和可靠性，检查机械设备性能是否完好。搅拌机必须有深度和固化剂用量的计测装置，搅拌头的翼片的枚数、长度、高度、倾斜角度、搅拌头的转数、提升速度应互相匹配，必须保证加固深度范围内任何一点的土体能经过翼片20次的有效搅拌。搅拌头的直径应定期检查，其磨耗量不得大于10mm。（5）施工过程中固化剂应严格按照设计提供的配合比拌制，现场设专人负责水泥浆的拌制工作，在使用水泥浆过程中要保持不停地搅动，并控制搅拌时间和间隔时间，以防止水泥浆离析。2.3.2测量定位按照桩位布置图进行测量放线，设置一定数量的标高控制点和轴线第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页控制网。2.3.3湿法施工（深层搅拌法）（1）深层搅拌机就位：将搅拌机停于已测放好的桩位上，再调整使搅拌头与桩位标志物在同一直线上。（2）预搅下沉：1）施工时，先将深层搅拌机用钢丝绳吊挂在起重机上，用输浆胶管将贮料罐水泥浆泵与深层搅拌机联通，开动电动机，搅拌机叶片相向而转，借设备自重，以一定的速度沉至设计要求加固深度。深层搅拌机要做到基本垂直于地面，要保证平整度和导向架垂直度。2）搅拌机下沉时，不宜冲水；当遇到较硬土层下沉太慢时，方可适量冲水，但应严格控制冲水量，以免影响桩身强度。（3）喷浆搅拌、提升：再以一定速度提起搅拌机，与此同时开动水泥浆泵将水泥浆从深层搅拌中心管不断压入土中，由搅拌叶片将水泥浆与深层处的软土搅拌，边搅拌边喷浆直至提至地面，即完成一次搅拌过程，见图2－2。搅拌机起吊时要保证起吊设备的平整度和导向架的垂直度，成桩要控制搅拌机的提升速度和次数，保证连续均匀，以控制注浆量，保证搅拌均匀，同时泵送必须连续。第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页图2－2喷浆搅拌、提升（4）重复搅拌下沉、喷浆搅拌、提升：用按上述同法（1）-（3）再一次重复搅拌下沉和重复搅拌喷浆上升，即完成一根柱状加固体。每天施工完毕，应用水清洗储料罐、水泥浆泵、深层搅拌机及相应管道，以备再用。（5）湿法施工注意事项：1）水泥浆不能离析，严格按照配合比配置。为防止水泥浆离析，可在灰浆机中不断搅动，待压浆前才将水泥浆倒入料斗中。2）压浆阶段不允许发生断浆现象，输浆管不能发生堵塞。3）严格按照设计确定的数据，控制喷浆、搅拌和提升速度。控制重...
