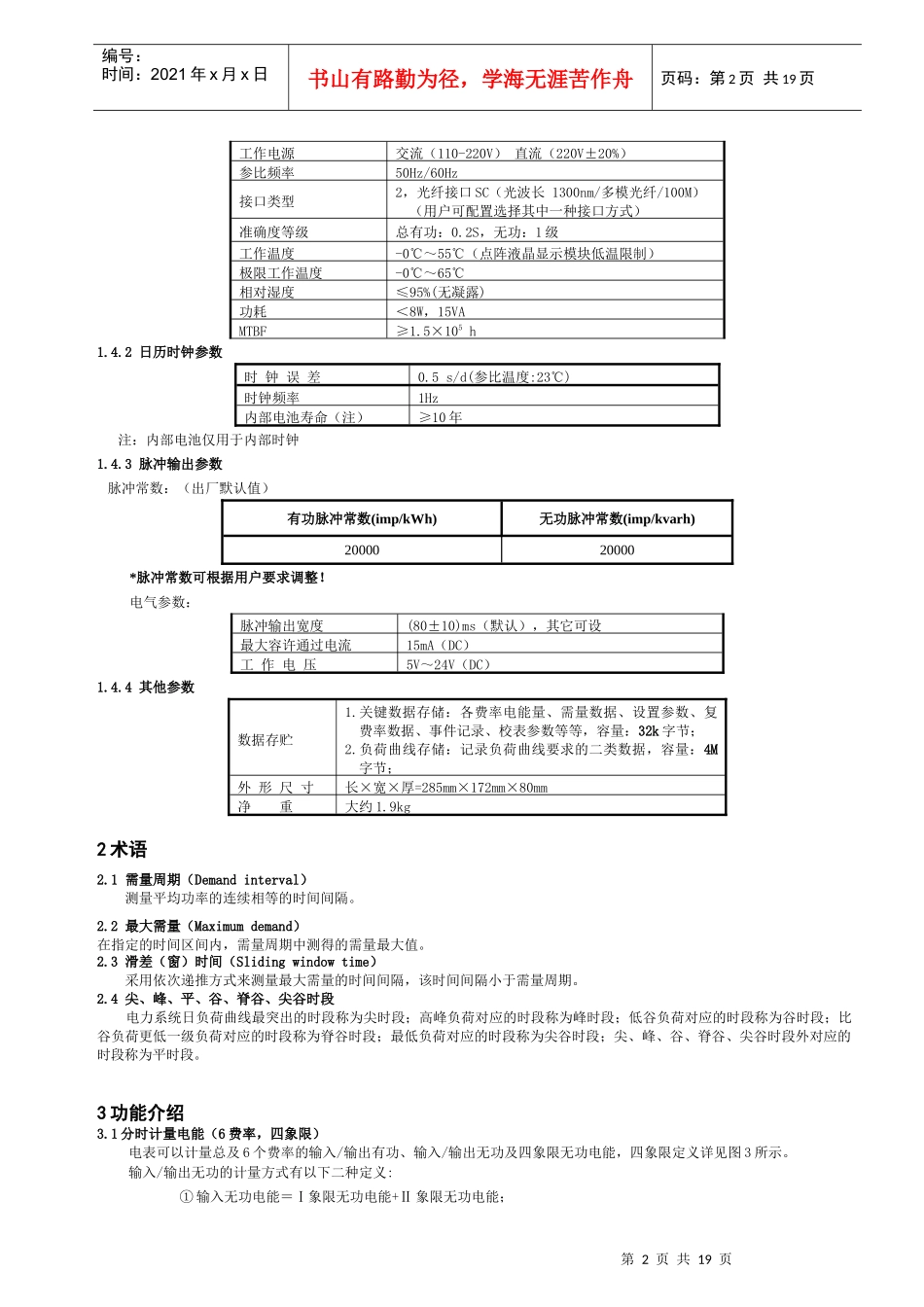

第1页共19页调制型红外接口运行指示灯事件指示灯液晶显示屏吸附式红外接口脉冲输出指示返回键确认键下移键数据备份卡（上表盖内侧）条码张贴处接线端盖铅封处上表盖铅封处编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页1概述DTSD341/DSSD331（配置号为ME2(SN)）三相电子式多功能电能表是一款符合DL/T614《多功能电能表》标准的0.2S级和0.5S级三相电子式多功能电能表。其主要特点为计量信号为数字流输入、高速的数据处理能力、电源采用双路外接电源供电。适用于采用IEC61850-9-1/2标准协议的电能计量体系。DTSD341/DSSD331（配置号为ME2(SN)）三相电子式多功能电能表的研发与生产符合以下标准：GB/T15543《电能质量三相电压允许不平衡度》GB/T17882《2级和3级静止式交流无功电能表》GB/T17883《0.2S级和0.5S级静止式交流有功电能表》DL/T614《多功能电能表》DL/T645《多功能电能表通信规约》（威胜公司对此协议有扩展）IEC61850-9-2《数字化变电站通信规约》1.1工作原理DSSD331/DTSD341（配置号为ME2(SN)）三相电子式多功能电能表是一款遵循IEC61850-9-2LE（数字化变电站内通信规约）协议的全新的数字接口式多功能电能表，采用当今世界流行的高档电能表设计方案：数字信号处理器与中央微处理器相结合的构架，将数字信号处理器的高速数据吞吐能力与中央微处理器复杂的管理能力完美结合。通过协议处理芯片获取合并单元的数据协议包，传送至数字信号处理单元完成对电参量测量，电能累计以及电能的计算等任务，后与中央微处理器进行数据交换，由中央微处理器最终完成表计的显示，数据统计，储存，人机交互，数据交换等复杂的管理功能。其整表硬件原理框图如图1所示。图1原理框图1.2面板说明电表面板说明详见图2所示。1.4技术参数1.4.1基本技术参数项目技术参数图2面板布置图第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页工作电源交流（110-220V）直流（220V±20%）参比频率50Hz/60Hz接口类型2，光纤接口SC（光波长1300nm/多模光纤/100M）（用户可配置选择其中一种接口方式）准确度等级总有功：0.2S，无功：1级工作温度-0℃～55℃（点阵液晶显示模块低温限制）极限工作温度-0℃～65℃相对湿度≤95%(无凝露)功耗＜8W，15VAMTBF≥1.5×105h1.4.2日历时钟参数时钟误差0.5s/d(参比温度:23℃)时钟频率1Hz内部电池寿命（注）≥10年注：内部电池仅用于内部时钟1.4.3脉冲输出参数脉冲常数：（出厂默认值）有功脉冲常数(imp/kWh)无功脉冲常数(imp/kvarh)2000020000*脉冲常数可根据用户要求调整！电气参数：脉冲输出宽度(80±10)ms（默认），其它可设最大容许通过电流15mA（DC）工作电压5V～24V（DC）1.4.4其他参数数据存贮1.关键数据存储：各费率电能量、需量数据、设置参数、复费率数据、事件记录、校表参数等等，容量：32k字节；2.负荷曲线存储：记录负荷曲线要求的二类数据，容量：4M字节；外形尺寸长×宽×厚=285mm×172mm×80mm净重大约1.9kg2术语2.1需量周期（Demandinterval）测量平均功率的连续相等的时间间隔。2.2最大需量（Maximumdemand）在指定的时间区间内，需量周期中测得的需量最大值。2.3滑差（窗）时间（Slidingwindowtime）采用依次递推方式来测量最大需量的时间间隔，该时间间隔小于需量周期。2.4尖、峰、平、谷、脊谷、尖谷时段电力系统日负荷曲线最突出的时段称为尖时段；高峰负荷对应的时段称为峰时段；低谷负荷对应的时段称为谷时段；比谷负荷更低一级负荷对应的时段称为脊谷时段；最低负荷对应的时段称为尖谷时段；尖、峰、谷、脊谷、尖谷时段外对应的时段称为平时段。3功能介绍3.1分时计量电能（6费率，四象限）电表可以计量总及6个费率的输入/输出有功、输入/输出无功及四象限无功电能，四象限定义详见图3所示。输入/输出无功的计量方式有以下二种定义:①输入无功电能＝Ⅰ象限无功电能+Ⅱ象限无功电能；第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页输出无功电能＝Ⅲ象限无功电能+Ⅳ象限无功电能；②输入无功电能＝Ⅰ象限无功电能+Ⅳ...
