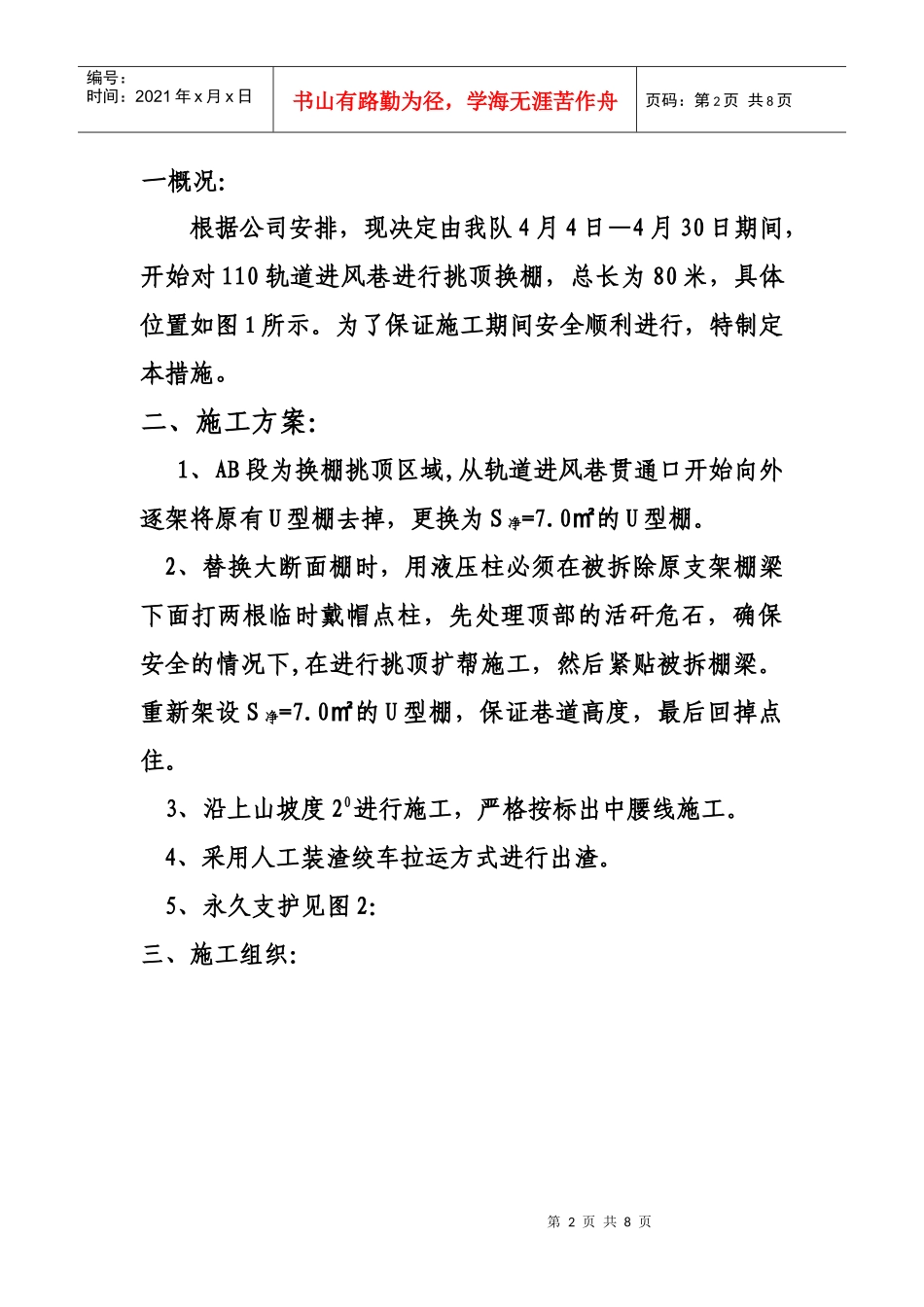

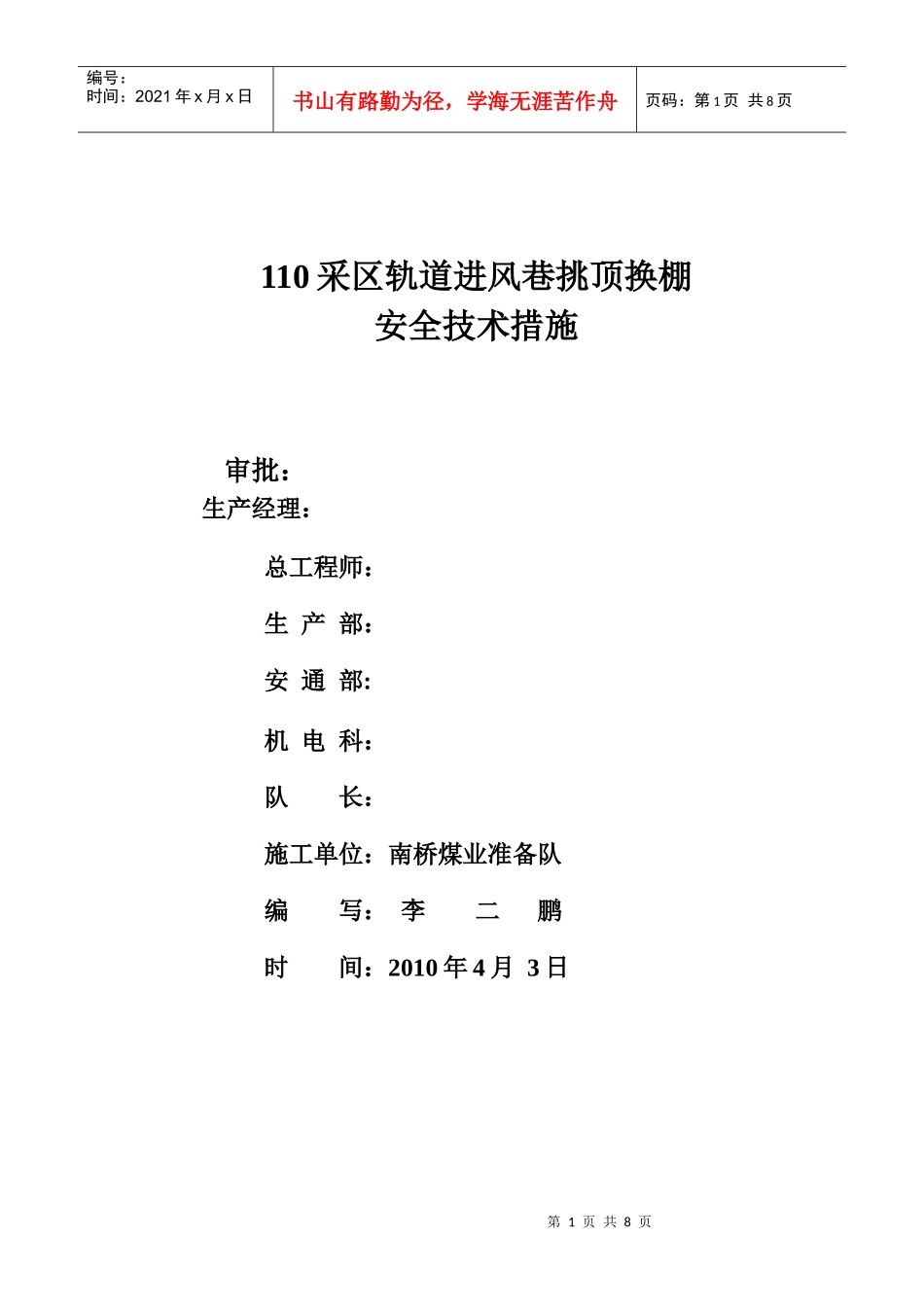

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页110采区轨道进风巷挑顶换棚安全技术措施审批：生产经理：总工程师：生产部：安通部:机电科：队长：施工单位：南桥煤业准备队编写：李二鹏时间：2010年4月3日第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页一概况：根据公司安排，现决定由我队4月4日—4月30日期间，开始对110轨道进风巷进行挑顶换棚，总长为80米，具体位置如图1所示。为了保证施工期间安全顺利进行，特制定本措施。二、施工方案：1、AB段为换棚挑顶区域,从轨道进风巷贯通口开始向外逐架将原有U型棚去掉，更换为S净=7.0的㎡U型棚。2、替换大断面棚时，用液压柱必须在被拆除原支架棚梁下面打两根临时戴帽点柱，先处理顶部的活矸危石，确保安全的情况下,在进行挑顶扩帮施工，然后紧贴被拆棚梁。重新架设S净=7.0的㎡U型棚，保证巷道高度，最后回掉点住。3、沿上山坡度20进行施工，严格按标出中腰线施工。4、采用人工装渣绞车拉运方式进行出渣。5、永久支护见图2：三、施工组织：第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页工程负责人：陈金栓；安全负责人：陈金栓：技术负责人：李二鹏；现场跟班负责人；陈金栓、李成义、李二鹏、王小军四人轮流跟班。四，施工标准：1、巷道采用S净=7.0㎡的U型棚进行支护，，每架棚4根撑木（兼板梁）及10块板梁按图示位置进行背帮背顶，板梁成线布置，铁丝固定，并且背实。2、支护材料：U型棚腿弧长2270mm梁3220mm,半圆板梁1000×200×100mm,棚卡，木楔100mm×100mm×200mm.撑木O>160mm×1200mm竹笆500mm×1000mm3、棚距0.6米，误差±100毫米。4、棚必须架在实底上，柱窝深200毫米，棚净高2.4米。序号工种出勤人数备注0481班长222打眼工223拉煤工444放炮员115电钳工116架棚工337验收员118队干1110下料工4合计1519第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页5、棚不得出现前倾后仰，迎山角度不够，接口不严，接口过多或过少，迈步现象。6、竹笆满背，背在圆木或板梁之上。7、撑木净口为450毫米，撑木是用圆木开1/3口做成的。8、棚子的帮部和顶部必须背实绞紧。9、起底掏清浮煤段巷道高度不低于2米。五、施工前的准备：1、每天备用工具：扳手2把、斧子2个、锯2把、锨2把、洋镐2把、撬杠2个、大锤2把、煤电钻2台、钎杆3根、炮棍2根。2、材料架上必须储备两个循环的备用材料，U型棚及板梁、竹笆支护材料备用两个班用。六、施工工艺：安全确认—打点住—拆除棚腿—打眼—装药—放炮——出煤—架棚—回点住—验收七、工程结束收尾工作：巷清理干净，工具回收到队上交给保管员，剩余支护材料码放到指定材料洞，必须把巷道浮煤清理干净。八、安全技术措施：1、逐架拆除原支架时，先处理顶部的活矸危石，确保安全的情况下，方可施工。第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页2、替换原有的U型棚时，用液压柱必须在拆除原支架下面打两根临时戴帽点柱，再架设S净=7.0㎡的U型棚，然后将点柱去掉。3、施工前生产科标定好巷道中线，施工单位严格按中线施工。4、严格工程质量管理，棚距符合规定；背顶背帮符合验收标准。5、棚必须有合适迎山角，背顶背帮盖板必须满顶满帮，刹接严实，漏顶处必须绞架接顶。6、挑顶扩帮需放炮时，严格执行“一炮三检”及“三人连锁放炮制度”。7、放炮距离不小于150米.8、严禁空顶作业，棚腿必须立于实底上。9、挑顶起底放炮时，必须在放炮地点前后安全距离，设好警戒，严禁人员通行。10、放炮时必须保护好巷道管线落地，并加以妥善维护。11、其余严格执行《作业规程》要求。第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页第7页共8页第6页共8页110集输巷运中进风巷四号横川五号横川六号横川风桥进风巷补110轨道进风巷换棚挑顶平面图.OBA.1100轨道80000单位：mm图1编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码...
