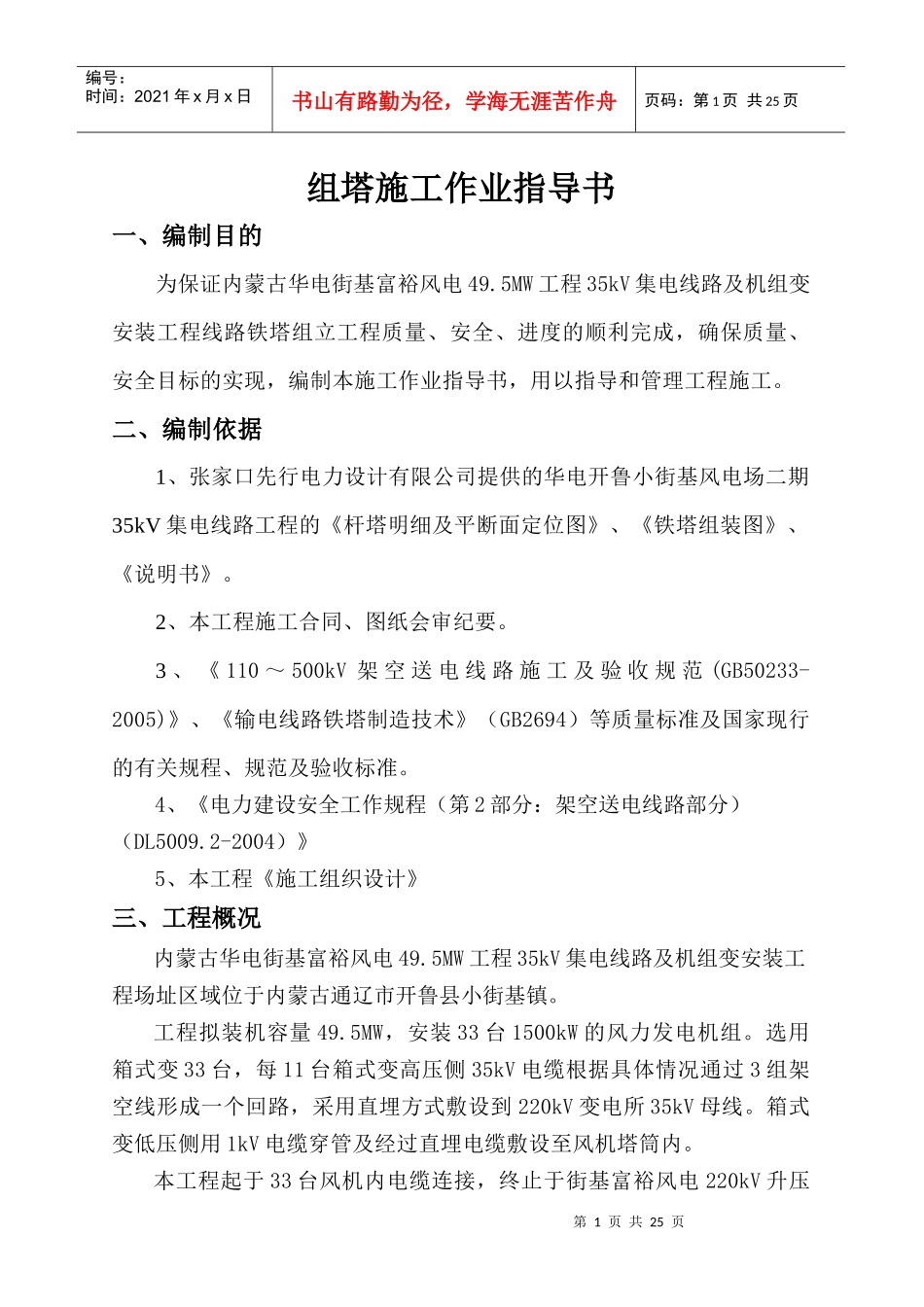

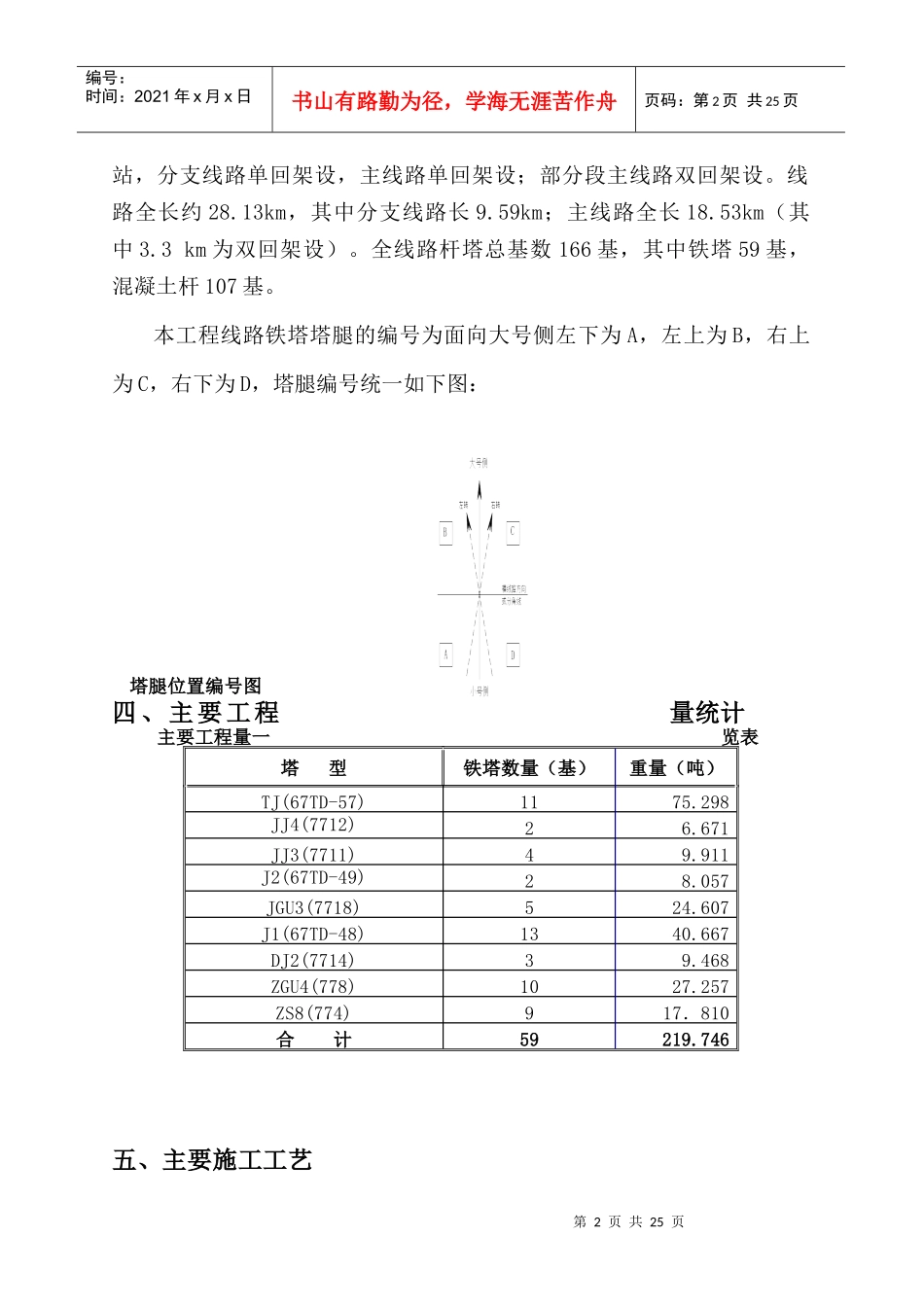

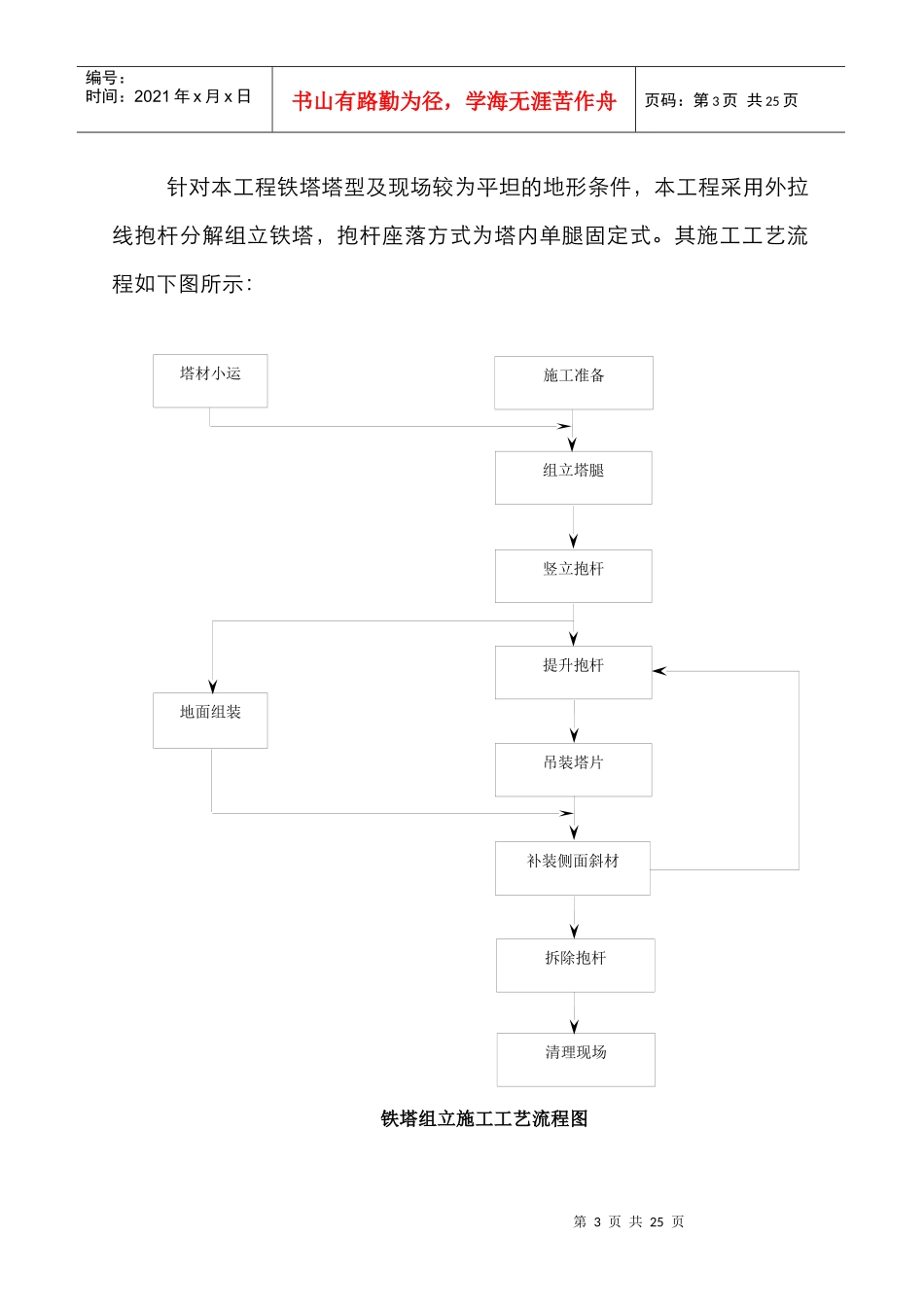

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页组塔施工作业指导书一、编制目的为保证内蒙古华电街基富裕风电49.5MW工程35kV集电线路及机组变安装工程线路铁塔组立工程质量、安全、进度的顺利完成，确保质量、安全目标的实现，编制本施工作业指导书，用以指导和管理工程施工。二、编制依据1、张家口先行电力设计有限公司提供的华电开鲁小街基风电场二期35kV集电线路工程的《杆塔明细及平断面定位图》、《铁塔组装图》、《说明书》。2、本工程施工合同、图纸会审纪要。3、《110～500kV架空送电线路施工及验收规范(GB50233-2005)》、《输电线路铁塔制造技术》（GB2694）等质量标准及国家现行的有关规程、规范及验收标准。4、《电力建设安全工作规程（第2部分：架空送电线路部分）（DL5009.2-2004）》5、本工程《施工组织设计》三、工程概况内蒙古华电街基富裕风电49.5MW工程35kV集电线路及机组变安装工程场址区域位于内蒙古通辽市开鲁县小街基镇。工程拟装机容量49.5MW，安装33台1500kW的风力发电机组。选用箱式变33台，每11台箱式变高压侧35kV电缆根据具体情况通过3组架空线形成一个回路，采用直埋方式敷设到220kV变电所35kV母线。箱式变低压侧用1kV电缆穿管及经过直埋电缆敷设至风机塔筒内。本工程起于33台风机内电缆连接，终止于街基富裕风电220kV升压第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页站，分支线路单回架设，主线路单回架设；部分段主线路双回架设。线路全长约28.13km，其中分支线路长9.59km；主线路全长18.53km（其中3.3km为双回架设）。全线路杆塔总基数166基，其中铁塔59基，混凝土杆107基。本工程线路铁塔塔腿的编号为面向大号侧左下为A，左上为B，右上为C，右下为D，塔腿编号统一如下图：塔腿位置编号图四、主要工程量统计主要工程量一览表五、主要施工工艺塔型铁塔数量（基）重量（吨）TJ(67TD-57)1175.298JJ4(7712)26.671JJ3(7711)49.911J2(67TD-49)28.057JGU3(7718)524.607J1(67TD-48)1340.667DJ2(7714)39.468ZGU4(778)1027.257ZS8(774)917．810合计59219.746第3页共25页第2页共25页拆除抱杆补装侧面斜材吊装塔片提升抱杆竖立抱杆施工准备清理现场组立塔腿塔材小运地面组装编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页针对本工程铁塔塔型及现场较为平坦的地形条件，本工程采用外拉线抱杆分解组立铁塔，抱杆座落方式为塔内单腿固定式。其施工工艺流程如下图所示：铁塔组立施工工艺流程图第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页（一）、施工准备1、技术准备⑴施工作业人员进场后，立即组织熟悉和审查施工图纸、技术文件及有关的技术要求。⑵在认真分析施工图纸的基础上进行图纸会审的准备工作，会同业主和设计监理单位进行图纸会审。⑶在施工组织设计和施工方案审定的基础上，进行详细的技术和安全交底。⑷进行铁塔基础检查资料及有关技术资料复核、确认，对测量仪器进行检验、校正和标定。⑸落实原材料抽送检制度，提供材料合格证、试验报告。2、现场准备⑴复核铁塔基础根开和基础顶面高程。⑵在施工开始前布置施工准备期间所需的动力和照明条件。⑶根据现场情况进行生产设施和场地的平整及布置。3、机具和物资准备⑴根据施工总进度计划要求合理组织设备、工器具、安全防护用品的进场计划。制订安装材料的供货计划，以确保连续施工。⑵所有机具经检修检验处于完好状态，检查、检修所有工器具，凡不合格者严禁使用，按照施工总平面布置进行机具和物资的进场、安放、调试工作，保证安全连续施工。4、材料检查⑴检查铁塔钢结构构件的几何尺寸是否满足设计规范的要求，镀锌层是否受损，构件是否因运输和堆放变形，检查其出厂合格证。⑵核对钢材的规格尺寸，各类钢材尺寸的容许偏差，可参照有关国标或指标中的规定进行核查。⑶检查铁塔构件规格、尺寸和数量是否与订单符合，要求不能缺捆、缺主材、包角钢和大联板，且螺栓、防盗螺栓必须到齐后才可组塔。第5页共25页第4页共25页编...
