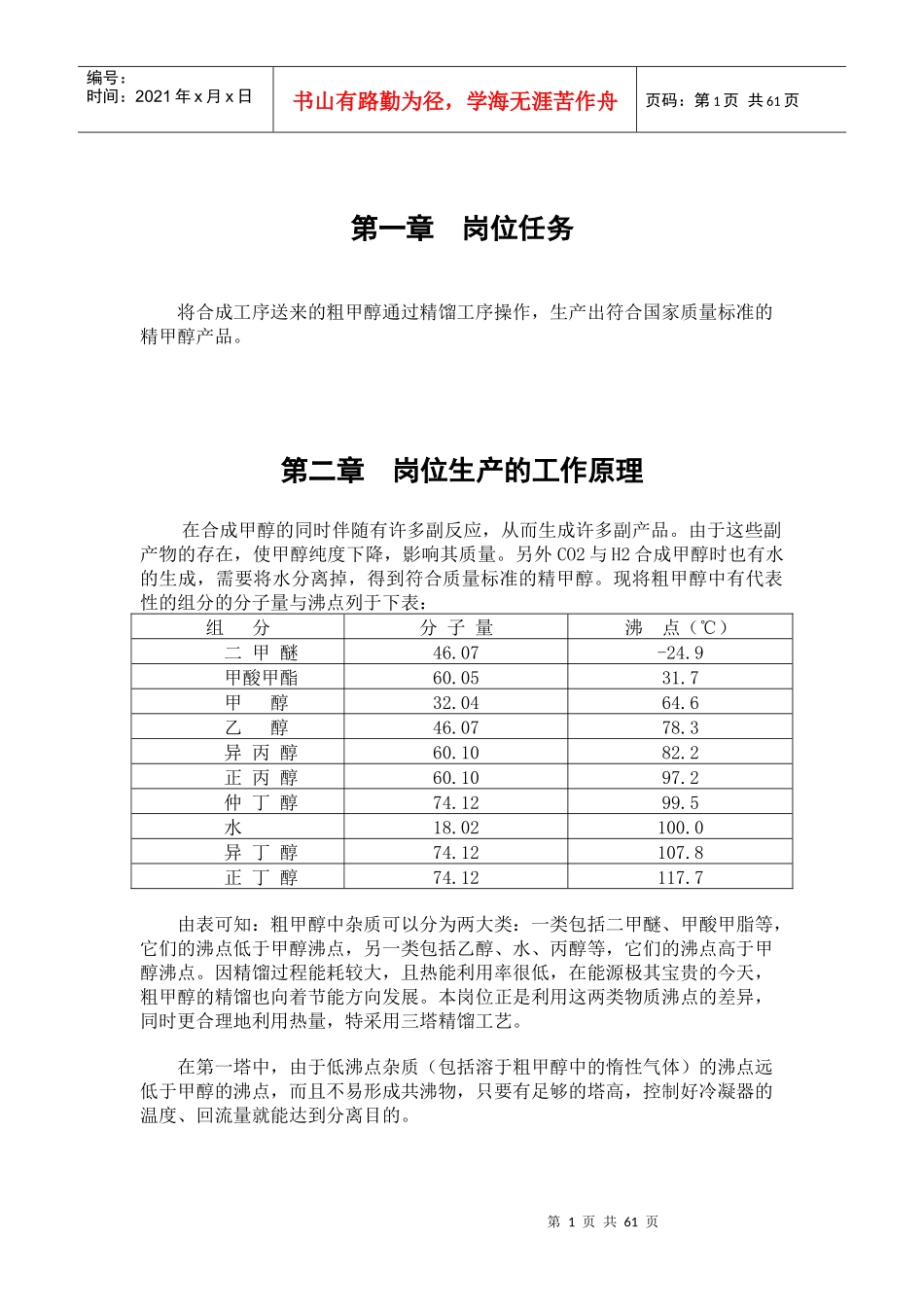

第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共61页第一章岗位任务将合成工序送来的粗甲醇通过精馏工序操作，生产出符合国家质量标准的精甲醇产品。第二章岗位生产的工作原理在合成甲醇的同时伴随有许多副反应，从而生成许多副产品。由于这些副产物的存在，使甲醇纯度下降，影响其质量。另外CO2与H2合成甲醇时也有水的生成，需要将水分离掉，得到符合质量标准的精甲醇。现将粗甲醇中有代表性的组分的分子量与沸点列于下表：组分分子量沸点（℃）二甲醚46.07-24.9甲酸甲酯60.0531.7甲醇32.0464.6乙醇46.0778.3异丙醇60.1082.2正丙醇60.1097.2仲丁醇74.1299.5水18.02100.0异丁醇74.12107.8正丁醇74.12117.7由表可知：粗甲醇中杂质可以分为两大类：一类包括二甲醚、甲酸甲脂等，它们的沸点低于甲醇沸点，另一类包括乙醇、水、丙醇等，它们的沸点高于甲醇沸点。因精馏过程能耗较大，且热能利用率很低，在能源极其宝贵的今天，粗甲醇的精馏也向着节能方向发展。本岗位正是利用这两类物质沸点的差异，同时更合理地利用热量，特采用三塔精馏工艺。在第一塔中，由于低沸点杂质（包括溶于粗甲醇中的惰性气体）的沸点远低于甲醇的沸点，而且不易形成共沸物，只要有足够的塔高，控制好冷凝器的温度、回流量就能达到分离目的。第2页共61页第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共61页第二和第三塔分别设置为加压精馏和常压精馏，其目的主要是节约蒸汽，即利用加压塔顶甲醇蒸汽的冷凝热做为常压塔再沸器的热源。粗甲醇经过预塔精馏后，主要是甲醇和水以及一些微量的轻组分，重组分和杂质。因此，加压精馏可看成二元组分精馏，即塔顶为精甲醇，塔底为含醇浓度高的甲醇水溶液。加压塔顶精甲醇蒸汽在为常压塔提供热量后一部分作为自身回流，另一部分作为精甲醇产品采出，以减轻常压塔的生产负荷。在常压塔中，高沸点杂质中的乙醇与甲醇的沸点比较接近，二者性质也相近，易形成共沸物，所以分离较难。为了保证精甲醇质量，采用从塔中、下部杂醇富集区，采出杂醇含量较高的溶液，从而降低上部溶液杂醇含量，使精甲醇的杂醇含量达到质量要求。其它高沸点杂质因沸点与甲醇相差较大，且不形成共沸物，所以很容易分离，从塔底除去。精馏过程是一个传热、传质的过程，在操作中其稳定性显得特别重要，各参数之间保持相对稳定，才能保证甲醇质量的稳定。把液体混合物进行多次部分气化，同时又把产生的蒸汽多次部分冷凝，使混合物分离为所要求组分的操作过程称为精馏。2.1温度、压力降、空塔速度、回流比对生产的影响:1）维持正常的塔釜温度，可以避免轻组分流失，提高甲醇的回收率；也可减少残液的污染作用。如果塔釜温度降低，往往是由于轻组分带至残液中，或是热负荷骤减，也有可能是塔下部重组分过多所造成。这时需要判明情况进行调节，如调节回流，增加甲醇采出，增加重组分采出等，必要时需减少入料量。精馏塔塔顶温度是决定甲醇产品质量的重要条件。实质上是在操作压力下纯甲醇的沸点温度，常压精馏塔一般控制顶温度66-67℃。如塔压稳定的前提下，塔顶温度升高，则说明塔顶重组分增加，使甲醇的沸程和高锰酸钾超标。2）所谓的压力降，就是平常所说的塔釜和塔顶的压力差。对于固定的塔来说，塔顶压力一般由塔顶液封槽液柱高度决定，而塔中下部压力升高，如塔内负荷及上升气速增大，塔底液面升高等，即使塔压降增大，会对塔的操作稳定性和塔内温度带来较大影响。a引起温度和组成间对应关系的混乱。操作中常以温度作为衡量产品质量的间接标准，但这只有在正常恒定塔压的前提下才是正确的。当塔压升高时，混合物的沸点也随之升高引起全塔的温度发生改变，温度和产品质量的对应关系也将发生改变。b压力降增大，组分间的相对挥发度降低，分离效率下降。c影响气液相平衡。压力降升高。则气相中重组分减少，相应地提高了气相中轻组分浓度；使液相量增加，气相量减少。总的结果是：塔顶馏分中轻组分浓度增加，但数量却相对减少；釜液中轻组分浓度增加，釜液量增加。3）空塔速度是指单位时间内精馏塔上升蒸汽的体积与塔截面积的比，...
