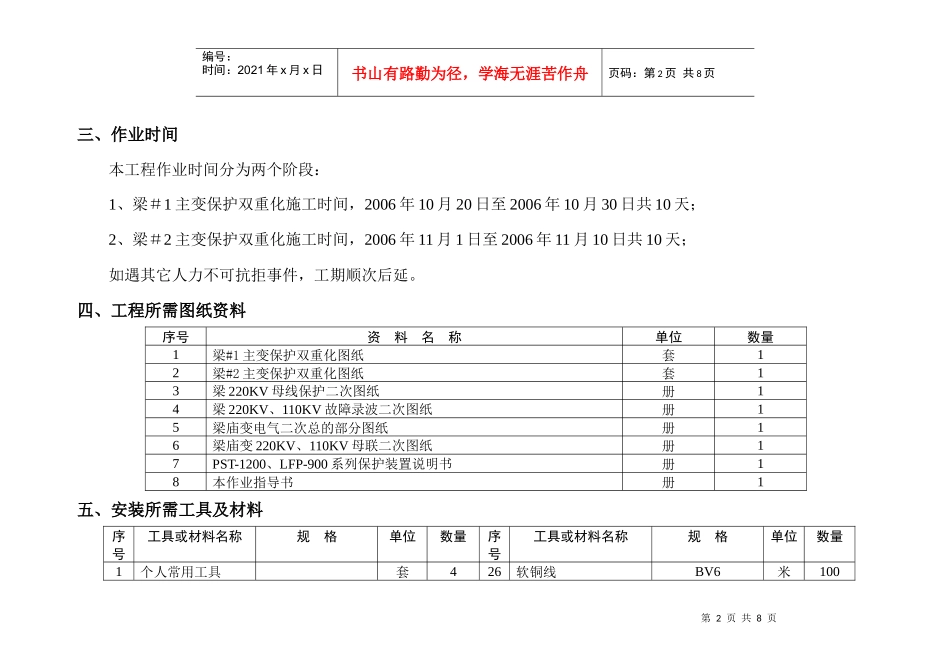

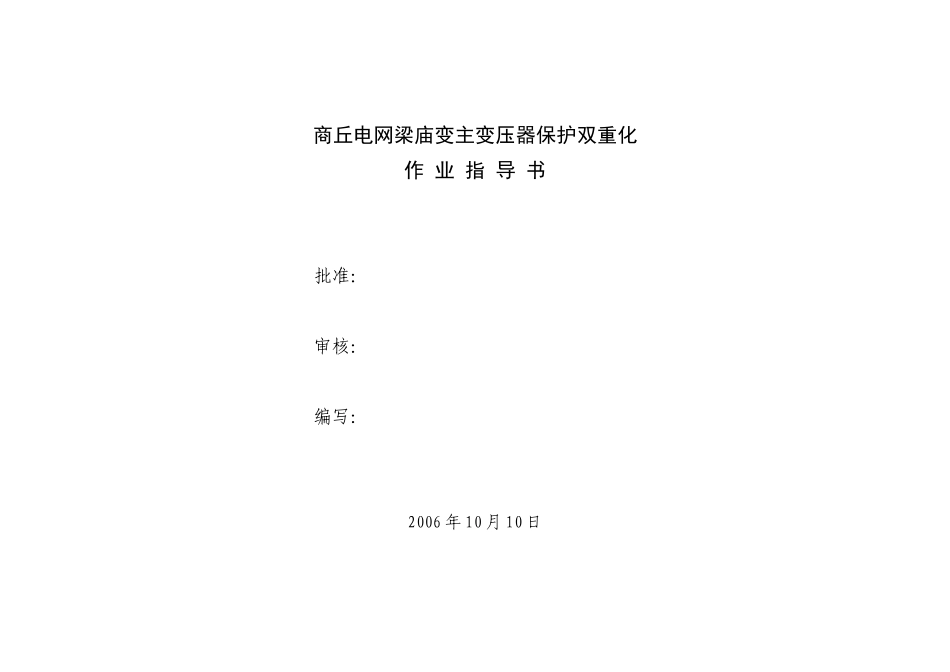

商丘电网梁庙变主变压器保护双重化作业指导书批准：审核：编写：2006年10月10日第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页一、工作情况简介梁#1主变、梁#2主变现保护装置为南瑞公司的LFP-900系列变压器保护装置一套，不满足《国家电网公司十八项电网重大反事故措施》（以下简称《反措》）要求，本期新装南自公司的PST-1200系列变压器保护一套，并按《反措》2.5.2要求施工。梁222端子箱、梁112端子箱因端子数量不足，本期需改造，增加电流端子和普通端子若干；梁112东刀闸、梁112西刀闸、梁111东刀闸、梁111西刀闸辅助触点不足，需对辅助触点进行调整或更换。本次改造工程由变电检修部保护一班、保护二班共同完成此工程。二、作业人员要求220KV梁庙变#2主变压器保护双重化需要8～9人。其中工作负责人4人，工作班成员4～5人。人员要求如下：1.工作负责人必须具备工作负责人资格并熟练掌握本作业项目的作业程序和质量标准。2.工作班成员需具备必要的电气知识、业务技能和安全生产知识，现从事继电保护专业并通过年度《电业安全工作规程》考试的人员。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页三、作业时间本工程作业时间分为两个阶段：1、梁＃1主变保护双重化施工时间，2006年10月20日至2006年10月30日共10天；2、梁＃2主变保护双重化施工时间，2006年11月1日至2006年11月10日共10天；如遇其它人力不可抗拒事件，工期顺次后延。四、工程所需图纸资料序号资料名称单位数量1梁#1主变保护双重化图纸套12梁#2主变保护双重化图纸套13梁220KV母线保护二次图纸册14梁220KV、110KV故障录波二次图纸册15梁庙变电气二次总的部分图纸册16梁庙变220KV、110KV母联二次图纸册17PST-1200、LFP-900系列保护装置说明书册18本作业指导书册1五、安装所需工具及材料序号工具或材料名称规格单位数量序号工具或材料名称规格单位数量1个人常用工具套426软铜线BV6米100第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页序号工具或材料名称规格单位数量序号工具或材料名称规格单位数量2号头机和塑料管凯普立标Φ2.5套127小母线Φ8米503标签机和色带套128电流端子凤凰UK5N系列个1004数字万用表FLUKE系列只429普通端子凤凰UK5N系列个2005试灯只430小母线所用端子个1206便携式配电盘带漏电保安器只231扎线Φ0.75米1007手持式电钻和钻头BOSS、Φ8、Φ4套132手持式砂轮机、砂轮片套18丝锥及手柄Φ10套133铁锹把29升流器、调压器、钳形电流表套134錾子把210撬杠1.2M只435手锤个211断线钳只136手锯、锯条若干套112防火堵料公斤4037镀锌钢管Φ24根613手套双6038弯头Φ50个1014防水绝缘胶布盘2039油锤把115尼龙扎带100mm包440二次电缆KVVP22-10×1.5米16尼龙扎带200mm包341二次电缆KVVP22-4×2.5米17尼龙扎带300mm包342二次电缆KVVP22-8×2.5米18软铜线BV2.5米20043PW30试验台套119闭口铜线鼻Φ2.5包144平轨米520铜线BV-1×35米2045高低轨米521管形铜线鼻Φ35个446屏柜名称标牌个422开口铜线鼻20A包14723乙烯带黄绿红盘1048第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页序号工具或材料名称规格单位数量序号工具或材料名称规格单位数量24油性记号笔支104925镀锌螺栓M10*45套1050六、作业流程及质量控制要求序号作业程序质量控制危险点、源分析完成情况责任人作业人员1开工前准备1．组织学习本作业指导书，熟悉本作业危险点。2．准备好本工程所需图纸资料、工具及材料。3．准备好工作票、危险点危险源分析票、二次安全措施票。2履行工作许可手续1．运行人员根据工作票安措履行安全措施。2．工作负责人会同工作许可人检查安措是否合适。3．按有关规定办理工作许可手续。1．严禁未履行工作许可手续即进入现场工作。2．工作中严禁随意变更安全措施。3安放梁#1主变、梁#2主变保护B屏1．将梁#1主变、梁#2主变保护B屏安放至73P、74P处。2．对正屏位，然后在槽钢上攻丝。3．固定地脚螺丝，使盘面与相邻盘边<5mm，盘间接缝<2mm。1．搬运...
