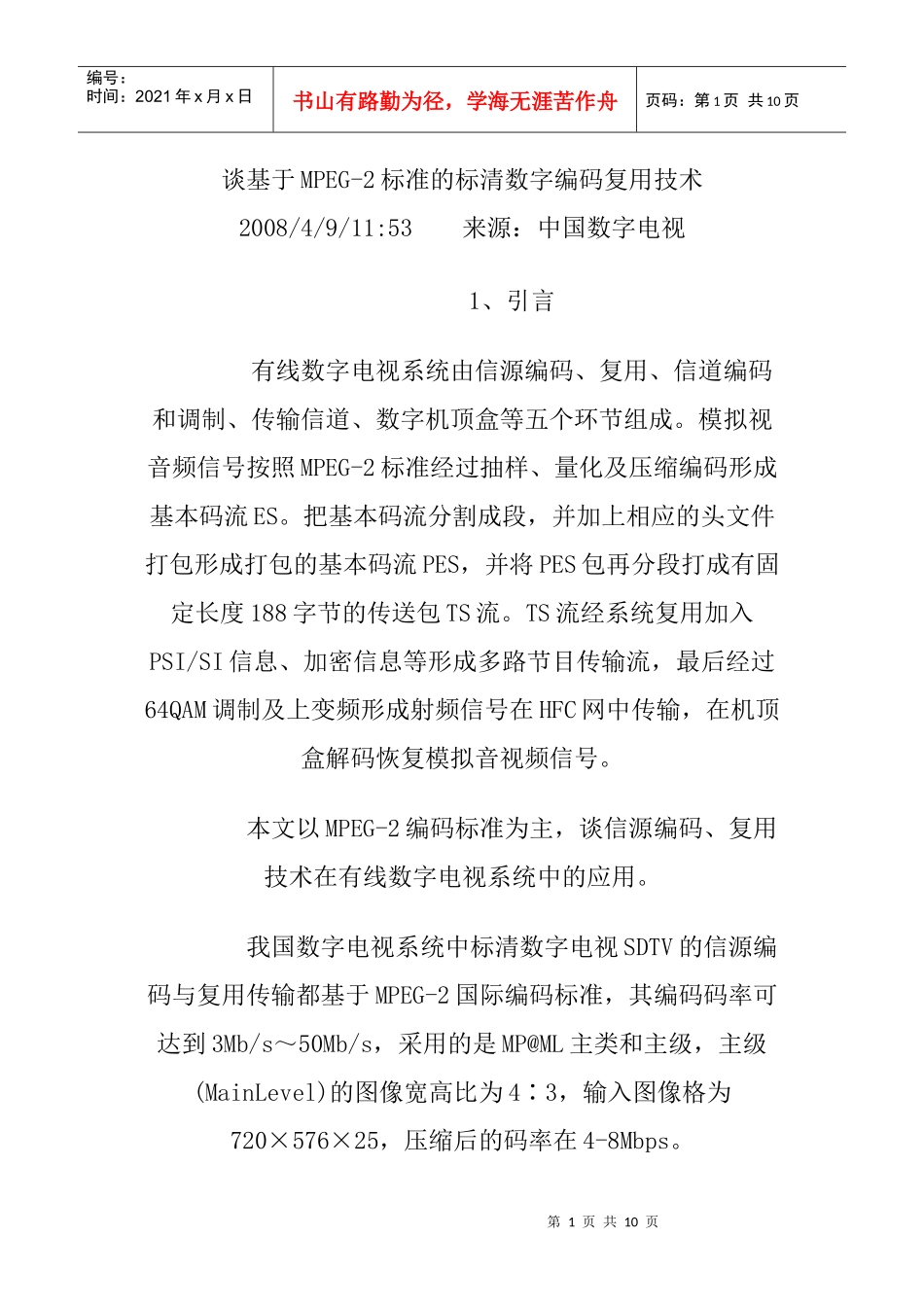

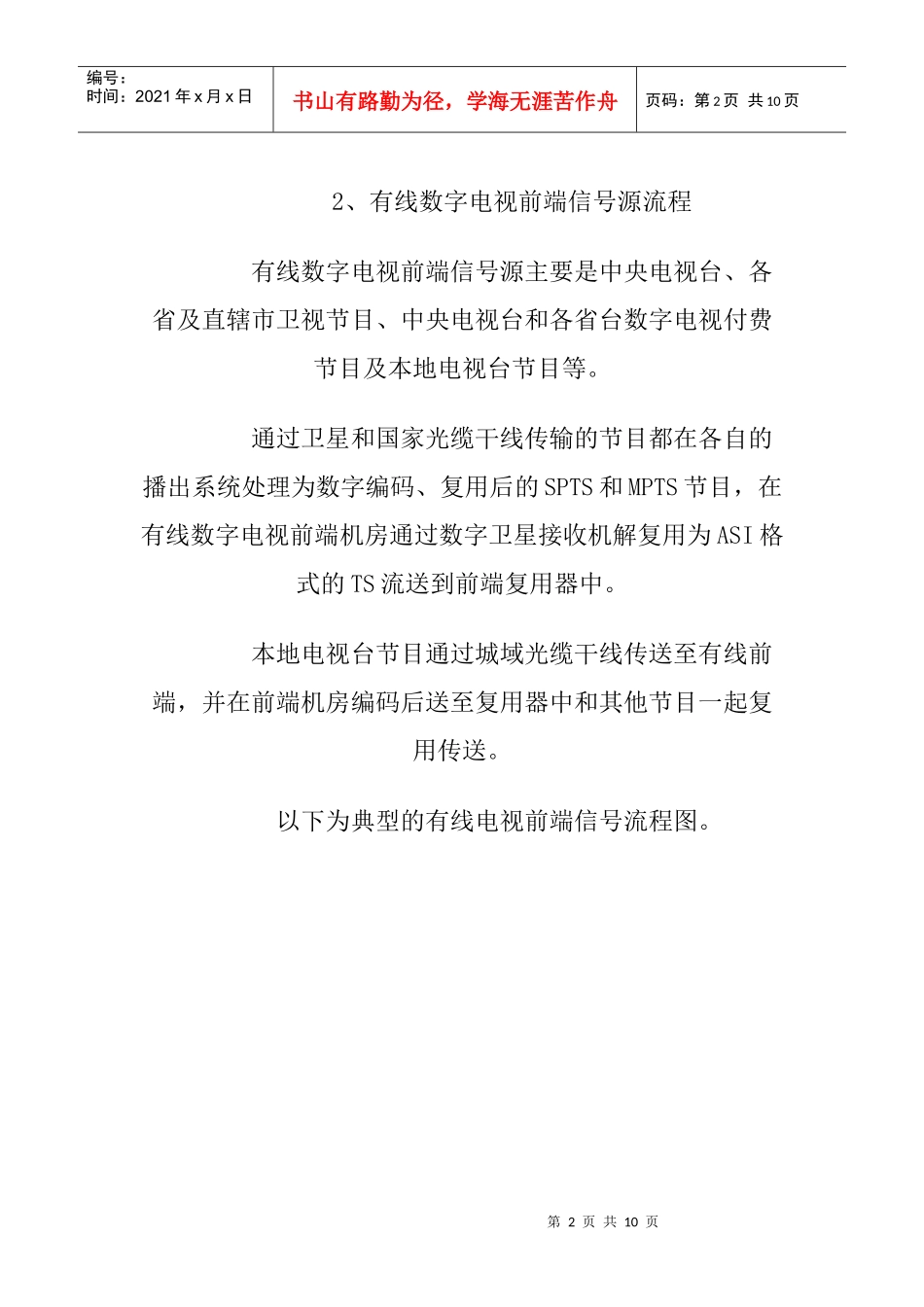

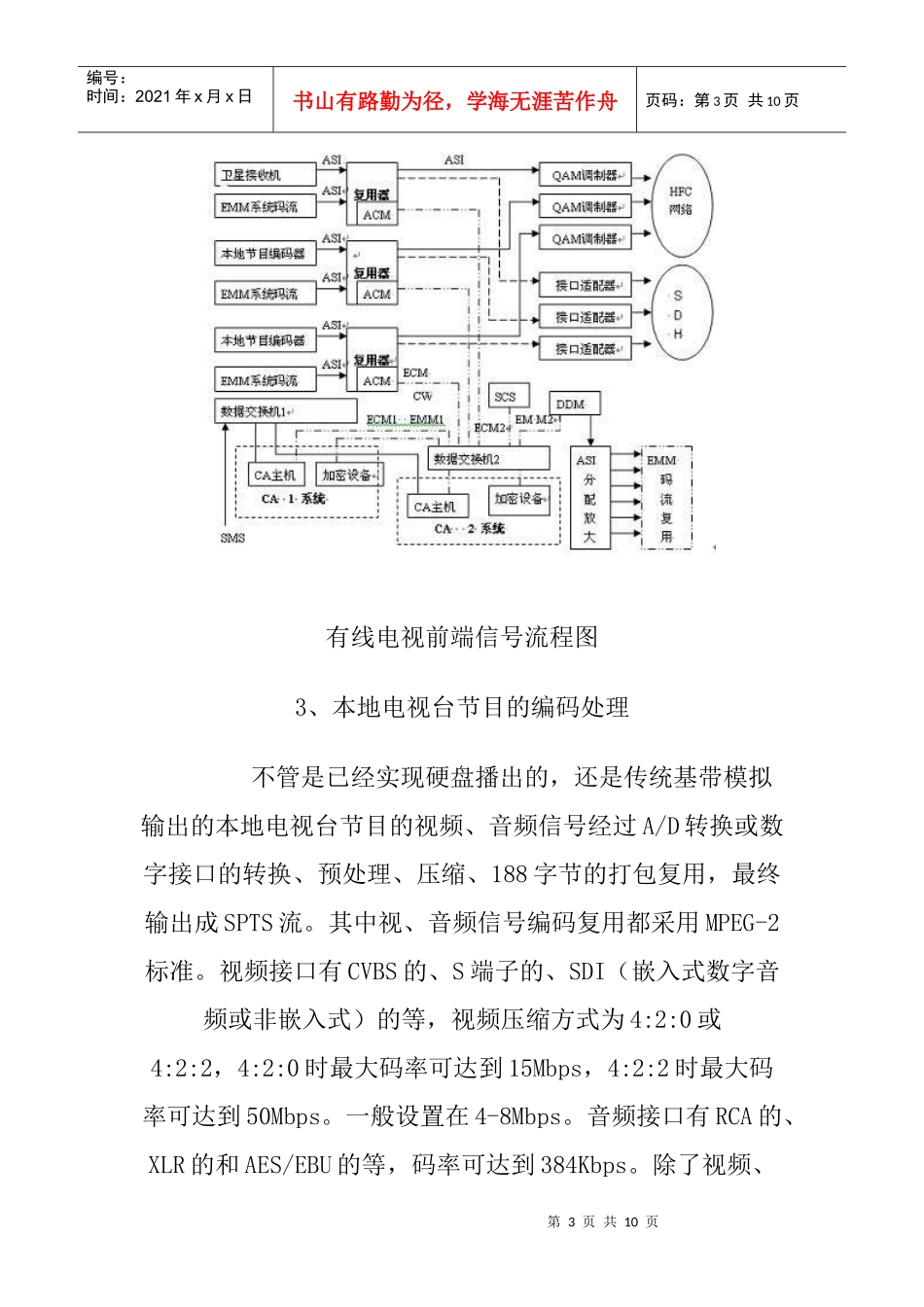

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页谈基于MPEG-2标准的标清数字编码复用技术2008/4/9/11:53来源：中国数字电视1、引言有线数字电视系统由信源编码、复用、信道编码和调制、传输信道、数字机顶盒等五个环节组成。模拟视音频信号按照MPEG-2标准经过抽样、量化及压缩编码形成基本码流ES。把基本码流分割成段，并加上相应的头文件打包形成打包的基本码流PES，并将PES包再分段打成有固定长度188字节的传送包TS流。TS流经系统复用加入PSI/SI信息、加密信息等形成多路节目传输流，最后经过64QAM调制及上变频形成射频信号在HFC网中传输，在机顶盒解码恢复模拟音视频信号。本文以MPEG-2编码标准为主，谈信源编码、复用技术在有线数字电视系统中的应用。我国数字电视系统中标清数字电视SDTV的信源编码与复用传输都基于MPEG-2国际编码标准，其编码码率可达到3Mb/s～50Mb/s，采用的是MP@ML主类和主级，主级(MainLevel)的图像宽高比为4∶3，输入图像格为720×576×25，压缩后的码率在4-8Mbps。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页2、有线数字电视前端信号源流程有线数字电视前端信号源主要是中央电视台、各省及直辖市卫视节目、中央电视台和各省台数字电视付费节目及本地电视台节目等。通过卫星和国家光缆干线传输的节目都在各自的播出系统处理为数字编码、复用后的SPTS和MPTS节目，在有线数字电视前端机房通过数字卫星接收机解复用为ASI格式的TS流送到前端复用器中。本地电视台节目通过城域光缆干线传送至有线前端，并在前端机房编码后送至复用器中和其他节目一起复用传送。以下为典型的有线电视前端信号流程图。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页有线电视前端信号流程图3、本地电视台节目的编码处理不管是已经实现硬盘播出的，还是传统基带模拟输出的本地电视台节目的视频、音频信号经过A/D转换或数字接口的转换、预处理、压缩、188字节的打包复用，最终输出成SPTS流。其中视、音频信号编码复用都采用MPEG-2标准。视频接口有CVBS的、S端子的、SDI（嵌入式数字音频或非嵌入式）的等，视频压缩方式为4:2:0或4:2:2，4:2:0时最大码率可达到15Mbps，4:2:2时最大码率可达到50Mbps。一般设置在4-8Mbps。音频接口有RCA的、XLR的和AES/EBU的等，码率可达到384Kbps。除了视频、第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页音频数据，编码器中还包括PSI/SI等其他信息也一起进行打包、复用。以下为数字编码器信号处理流程图：数字编码器信号处理流程图点击此处查看全部新闻图片3.1数字编码器对模拟视、音频指标的要求由于本地电视台节目录播系统设备新旧程度及其所采用的技术不同，节目质量也参差不齐，随之编码器编码效果也不同。编码器将模拟视音频信号进行A/D转换过程中将超过可调整输入幅度范围的信号进行切割处理，为此，模拟视音频输入幅度应严格在标准规定范围之内，否则，因为第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页幅度过载，造成画面色彩失真、发白，声音过暴，给用户视听感觉带来严重的应响。在视音频测量仪器上测出的通结果为视音频信号过载的部分被切割，严重的波形成方波。3.2视音频信号的压缩处理本地电视台的视音频信号经压缩、打包成SPTS的流，并根据规划安排到对应的前端复用器中进行再次复用为MPTS流。数字编码器的抗干扰能力非常重要，视频带外信号通过数字化处理后进入到带内信号中产生干扰。数字编码处理过程为对复合模拟视频信号进行亮度、色度信号的分离处理后进行亮度、色度信号的分别抽样、量化和编码。由于PAL制式视频信号带宽在0-5.75MHz，为此选择的视频亮度滤波器频谱特性为允许在0-6.75Mhz的信号无损通过，带外抑制度在8MHz频谱处为40dB。应用中发现数字编码设备与广播短波发射台在一起时，虽然短波频率在8MHz-15MHz左右，由于短波信号发射功率较强，超过编码器带外抑制能力。...
