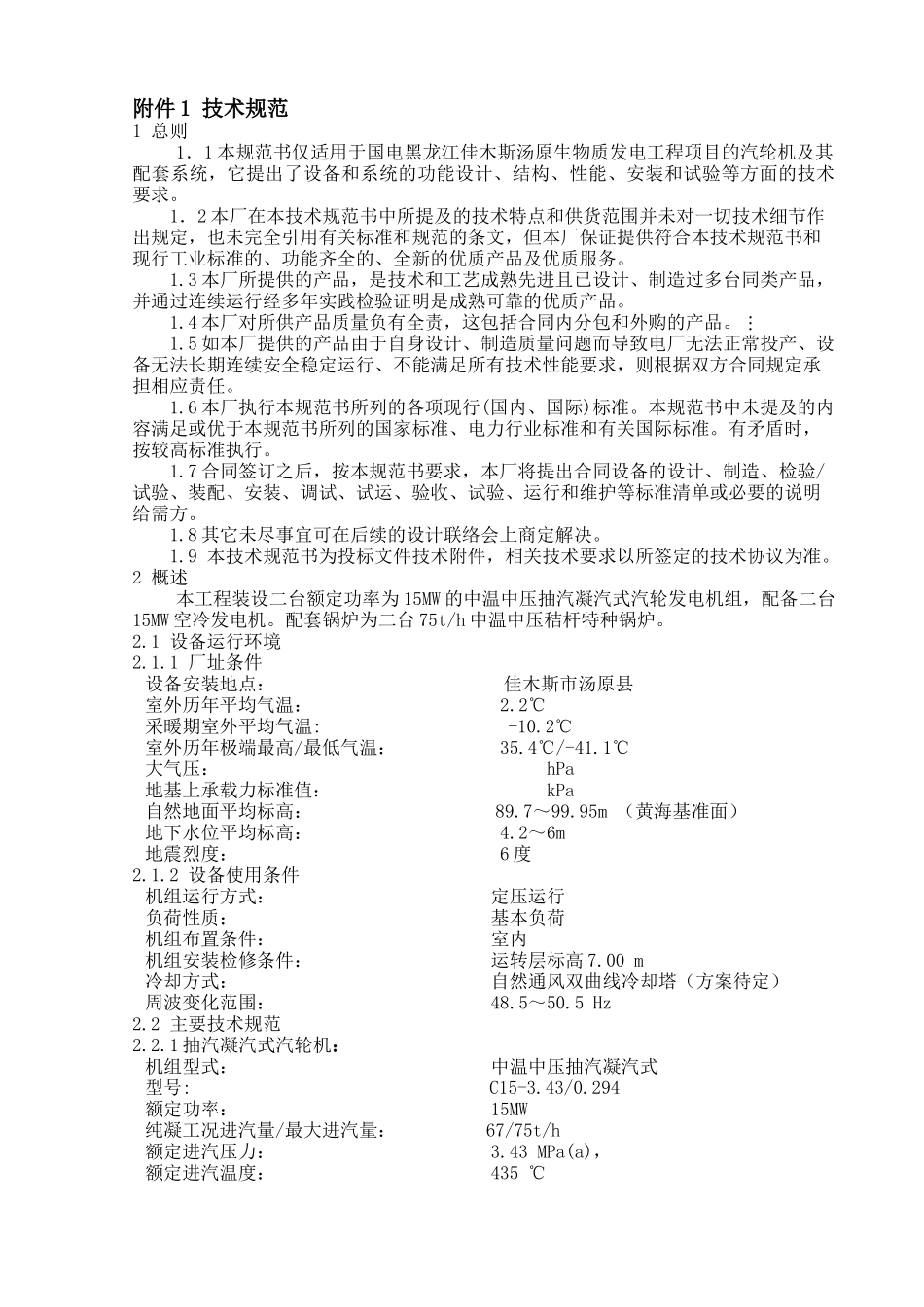

附件1技术规范1总则1．1本规范书仅适用于国电黑龙江佳木斯汤原生物质发电工程项目的汽轮机及其配套系统，它提出了设备和系统的功能设计、结构、性能、安装和试验等方面的技术要求。1．2本厂在本技术规范书中所提及的技术特点和供货范围并未对一切技术细节作出规定，也未完全引用有关标准和规范的条文，但本厂保证提供符合本技术规范书和现行工业标准的、功能齐全的、全新的优质产品及优质服务。1.3本厂所提供的产品，是技术和工艺成熟先进且已设计、制造过多台同类产品，并通过连续运行经多年实践检验证明是成熟可靠的优质产品。1.4本厂对所供产品质量负有全责，这包括合同内分包和外购的产品。1.5如本厂提供的产品由于自身设计、制造质量问题而导致电厂无法正常投产、设备无法长期连续安全稳定运行、不能满足所有技术性能要求，则根据双方合同规定承担相应责任。1.6本厂执行本规范书所列的各项现行(国内、国际)标准。本规范书中未提及的内容满足或优于本规范书所列的国家标准、电力行业标准和有关国际标准。有矛盾时，按较高标准执行。1.7合同签订之后，按本规范书要求，本厂将提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单或必要的说明给需方。1.8其它未尽事宜可在后续的设计联络会上商定解决。1.9本技术规范书为投标文件技术附件，相关技术要求以所签定的技术协议为准。2概述本工程装设二台额定功率为15MW的中温中压抽汽凝汽式汽轮发电机组，配备二台15MW空冷发电机。配套锅炉为二台75t/h中温中压秸杆特种锅炉。2.1设备运行环境2.1.1厂址条件设备安装地点：佳木斯市汤原县室外历年平均气温：2.2℃采暖期室外平均气温:-10.2℃室外历年极端最高/最低气温：35.4℃/-41.1℃大气压：hPa地基上承载力标准值：kPa自然地面平均标高：89.7～99.95m（黄海基准面）地下水位平均标高：4.2～6m地震烈度：6度2.1.2设备使用条件机组运行方式：定压运行负荷性质：基本负荷机组布置条件：室内机组安装检修条件：运转层标高7.00m冷却方式：自然通风双曲线冷却塔（方案待定）周波变化范围：48.5～50.5Hz2.2主要技术规范2.2.1抽汽凝汽式汽轮机：机组型式：中温中压抽汽凝汽式型号:C15-3.43/0.294额定功率：15MW纯凝工况进汽量/最大进汽量：67/75t/h额定进汽压力：3.43MPa(a)，额定进汽温度：435℃额定抽汽量/最大抽汽量：18/45t/h额定抽汽压力：0.294MPa(a)额定抽汽温度：189.9℃排汽压力：0.0057MPa冷却水温:正常/最高20/33℃给水温度：150℃加热器级数（高加+除氧器＋低加）：1+1＋1额定转速：3000rpm旋转方向：从汽机端向发电机端看为顺时针该机组在纯冷凝工况下，其发电功率为15MW,并能长期、安全、稳定运行。3技术要求3.1总技术要求汽轮机、辅助设备及附件使用的材料、制造工艺、检验测试及性能考核要求，均符合原机械工业部及原水利电力部标准和有关企业标准。汽轮机的主要技术标准如下，但不局限于下列标准，如有更新版本，以最新版本为准。JB/T9627-1999《汽轮机组成套供应范围》JB/T2901-92《汽轮机防锈技术条件》JB/T2900-92《汽轮机油漆技术条件》JB/T2862-92《汽轮机包装技术条件》JB/T1330-91《汽轮发电机组中心标高与连接尺寸》JB/T1329-91《汽轮机与汽轮发电机连接尺寸》JB4058-85《汽轮机清洁度》GB/T13399-92《汽轮机安全监视装置技术条件》GB12145-89《火力发电机组及蒸汽动力设备水汽质量标准》GB9782-88《汽轮机随机备品备件供应范围》GB8117-87《电站汽轮机热力性能验收试验规程》GB7520-87《汽轮机保温技术条件》GB5578-85《固定式发电用汽轮机技术条件》所有设备设计和制造合理，能在各种工况下安全、稳妥和连续运行，并能适应瞬时的事故工况，防止事故扩大或损坏设备。3.2汽轮机寿命汽轮机使用寿命不小于30年。汽轮机年连续运行小时数不小于8000小时，大修周期不小于4年，小修周期不小于1年。机组的强迫停机率小于1.5%，机组的可用率为98.5%。下图为各种运行方式下，供参考的机组寿命消耗分配数据及甩不同负荷时的寿命消耗曲线，以保证机组能在设计使用寿命期限内可靠地运行。3.3汽轮机性能要求机组在纯凝工况下的保证...
