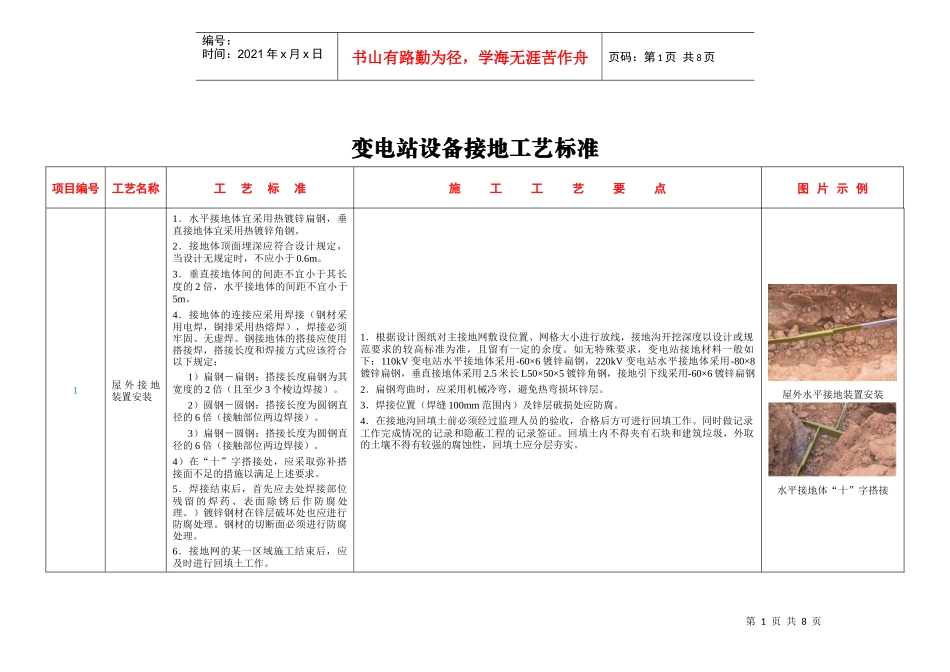

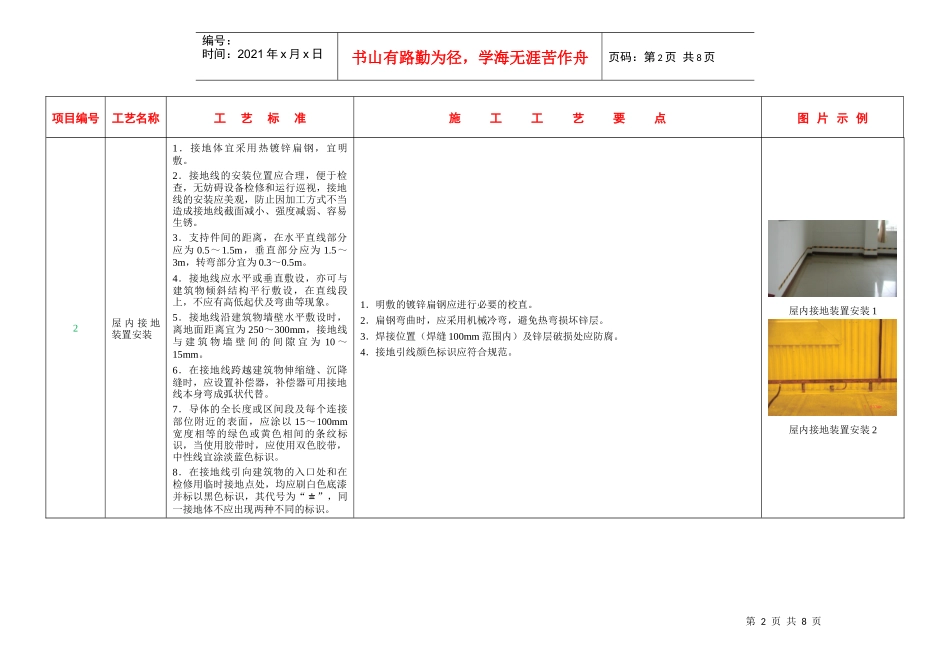

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页变电站设备接地工艺标准项目编号工艺名称工艺标准施工工艺要点图片示例1屋外接地装置安装1．水平接地体宜采用热镀锌扁钢，垂直接地体宜采用热镀锌角钢。2．接地体顶面埋深应符合设计规定，当设计无规定时，不应小于0.6m。3．垂直接地体间的间距不宜小于其长度的2倍，水平接地体的间距不宜小于5m。4．接地体的连接应采用焊接（钢材采用电焊，铜排采用热熔焊），焊接必须牢固、无虚焊。钢接地体的搭接应使用搭接焊，搭接长度和焊接方式应该符合以下规定：1）扁钢－扁钢：搭接长度扁钢为其宽度的2倍（且至少3个棱边焊接）。2）圆钢－圆钢：搭接长度为圆钢直径的6倍（接触部位两边焊接）。3）扁钢－圆钢：搭接长度为圆钢直径的6倍（接触部位两边焊接）。4）在“十”字搭接处，应采取弥补搭接面不足的措施以满足上述要求。5．焊接结束后，首先应去处焊接部位残留的焊药、表面除锈后作防腐处理。）镀锌钢材在锌层破坏处也应进行防腐处理。钢材的切断面必须进行防腐处理。6．接地网的某一区域施工结束后，应及时进行回填土工作。1．根据设计图纸对主接地网敷设位置、网格大小进行放线，接地沟开挖深度以设计或规范要求的较高标准为准，且留有一定的余度。如无特殊要求，变电站接地材料一般如下：110kV变电站水平接地体采用-60×6镀锌扁钢，220kV变电站水平接地体采用-80×8镀锌扁钢，垂直接地体采用2.5米长L50×50×5镀锌角钢，接地引下线采用-60×6镀锌扁钢2．扁钢弯曲时，应采用机械冷弯，避免热弯损坏锌层。3．焊接位置（焊缝100mm范围内）及锌层破损处应防腐。4．在接地沟回填土前必须经过监理人员的验收，合格后方可进行回填工作。同时做记录工作完成情况的记录和隐蔽工程的记录签证。回填土内不得夹有石块和建筑垃圾，外取的土壤不得有较强的腐蚀性，回填土应分层夯实。屋外水平接地装置安装水平接地体“十”字搭接第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页项目编号工艺名称工艺标准施工工艺要点图片示例2屋内接地装置安装1．接地体宜采用热镀锌扁钢，宜明敷。2．接地线的安装位置应合理，便于检查，无妨碍设备检修和运行巡视，接地线的安装应美观，防止因加工方式不当造成接地线截面减小、强度减弱、容易生锈。3．支持件间的距离，在水平直线部分应为0.5～1.5m，垂直部分应为1.5～3m，转弯部分宜为0.3～0.5m。4．接地线应水平或垂直敷设，亦可与建筑物倾斜结构平行敷设，在直线段上，不应有高低起伏及弯曲等现象。5．接地线沿建筑物墙壁水平敷设时，离地面距离宜为250～300mm，接地线与建筑物墙壁间的间隙宜为10～15mm。6．在接地线跨越建筑物伸缩缝、沉降缝时，应设置补偿器，补偿器可用接地线本身弯成弧状代替。7．导体的全长度或区间段及每个连接部位附近的表面，应涂以15～100mm宽度相等的绿色或黄色相间的条纹标识，当使用胶带时，应使用双色胶带，中性线宜涂淡蓝色标识。8．在接地线引向建筑物的入口处和在检修用临时接地点处，均应刷白色底漆并标以黑色标识，其代号为“〨”，同一接地体不应出现两种不同的标识。1．明敷的镀锌扁钢应进行必要的校直。2．扁钢弯曲时，应采用机械冷弯，避免热弯损坏锌层。3．焊接位置（焊缝100mm范围内）及锌层破损处应防腐。4．接地引线颜色标识应符合规范。屋内接地装置安装1屋内接地装置安装2第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页项目编号工艺名称工艺标准施工工艺要点图片示例3独立避雷针的引下线安装1．独立避雷针应设独立的集中接地装置，其接地电阻值应符合要求。当有困难时，该接地装置可与接地网相连，但避雷针与主接地网的地下连接点至35kV及以下设备与主接地网的地下连接点，沿接地体的长度不得小于15m。2．独立避雷针及其接地装置与道路或建筑物的出入口等的距离应大于3m。当小于3m时，应采取均压措施或铺设卵石或沥青地面。3．独立避雷针的接地装置与接地网的地中距离不应小于3m。4．接地引下线采用扁钢时，应经热镀锌防腐。5．...
