丰田安全气囊系统实验台架版本61本VIP免费

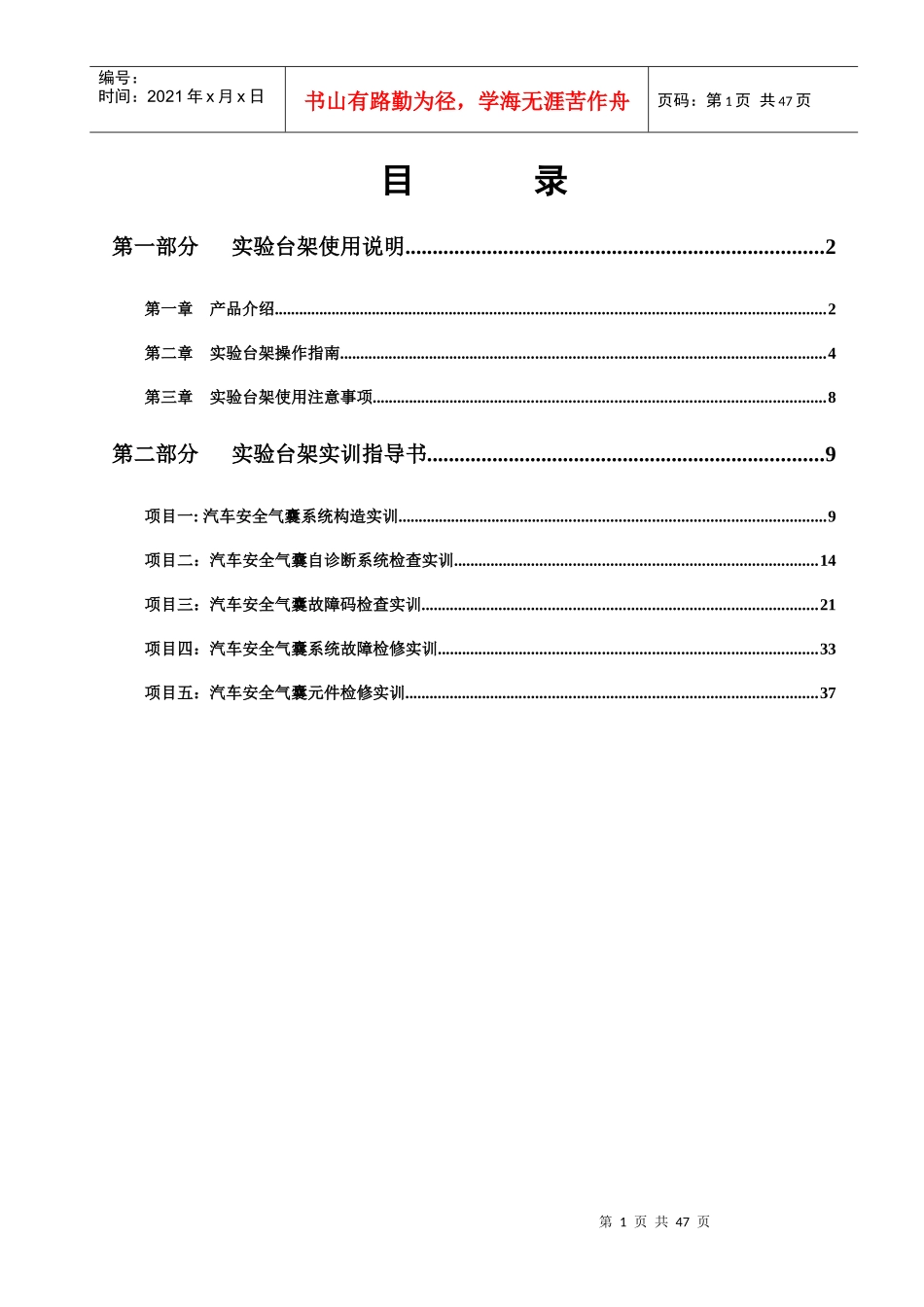

汽车车身电器模块LS400安全气囊系统实验台架第一部分实验台架使用说明书第二部分实验台架实训指导书编著：广州永邦汽车教学培训中心打造汽车教育后市场先锋电话：020-36413899020-36414066http://www.gzybqc.com第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页目录第一部分实验台架使用说明.............................................................................2第一章产品介绍......................................................................................................................................2第二章实验台架操作指南......................................................................................................................4第三章实验台架使用注意事项..............................................................................................................8第二部分实验台架实训指导书.........................................................................9项目一:汽车安全气囊系统构造实训........................................................................................................9项目二：汽车安全气囊自诊断系统检查实训........................................................................................14项目三：汽车安全气囊故障码检查实训................................................................................................21项目四：汽车安全气囊系统故障检修实训............................................................................................33项目五：汽车安全气囊元件检修实训....................................................................................................37第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页第一部分实验台架使用说明第一章产品介绍1-1产品质量介绍1.支撑铁架采用鞍钢股份有限公司生产的钢材制作，坚固耐用；2.铁架安装万向脚轮，整个台架可移动，并且脚轮带锁止功能，在台架使用过程中，可以锁止台架；3.铁架表面经现代油漆新技术高温喷塑处理，持久耐用；1-2产品参数1．外形尺寸：1250*600*1800（mm）2．工作电源：AC220V、DC12V3．台架重量：100±10kg4．工作温度:≦60℃1-3产品功能介绍1.可以实现丰田安全气囊系统的演示功能，方便教学；2.面板上带汽车各系统工作原理图，让学生容易理解各系统的工作原理，方便教学；3.示教面板带检测端子，在使用本台架时，可以使用万用表测量线路上的相关数据；4.示教面板带故障设置功能，用于演示台架故障现象，同时可以进行课程考核；5.台架采用开关电源供电，减少蓄电池使用时间过长经常充电的麻烦；1-4实验台架配件清单名称数量诊断座1个开关电源1个实验面板1个点火开关1个碰撞传感器2个保险盒1个故障开关盒1个游丝1个第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页仪表1个遥控小车1台主气袋/副气袋1个脚轮4个第4页共47页第3页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共47页第二章实验台架操作指南2-1汽车安全气囊系统操作使用说明左碰撞传右碰撞传感器仪第5页共47页第4页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共47页（一）台架的操纵1.将单相220V电源线插入电源插座上对应位置；2.转动点火开关钥匙到IG位置，检查示教板上电源指示灯是否正常点亮，如果不亮或较暗，马上关闭点火开关，电路有短路情况；主气副气点火游遥控小碰撞开原厂诊断气压ECU数显第6页共47页第5页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共47页3.点火开关到ST位置（为防止内部电容击穿，请不要打到ST档超过1秒钟）如图1图15．打开小汽车电源开关和小汽车摇控器开关。摇控器指示灯亮，如图2，图3。图9图106...
