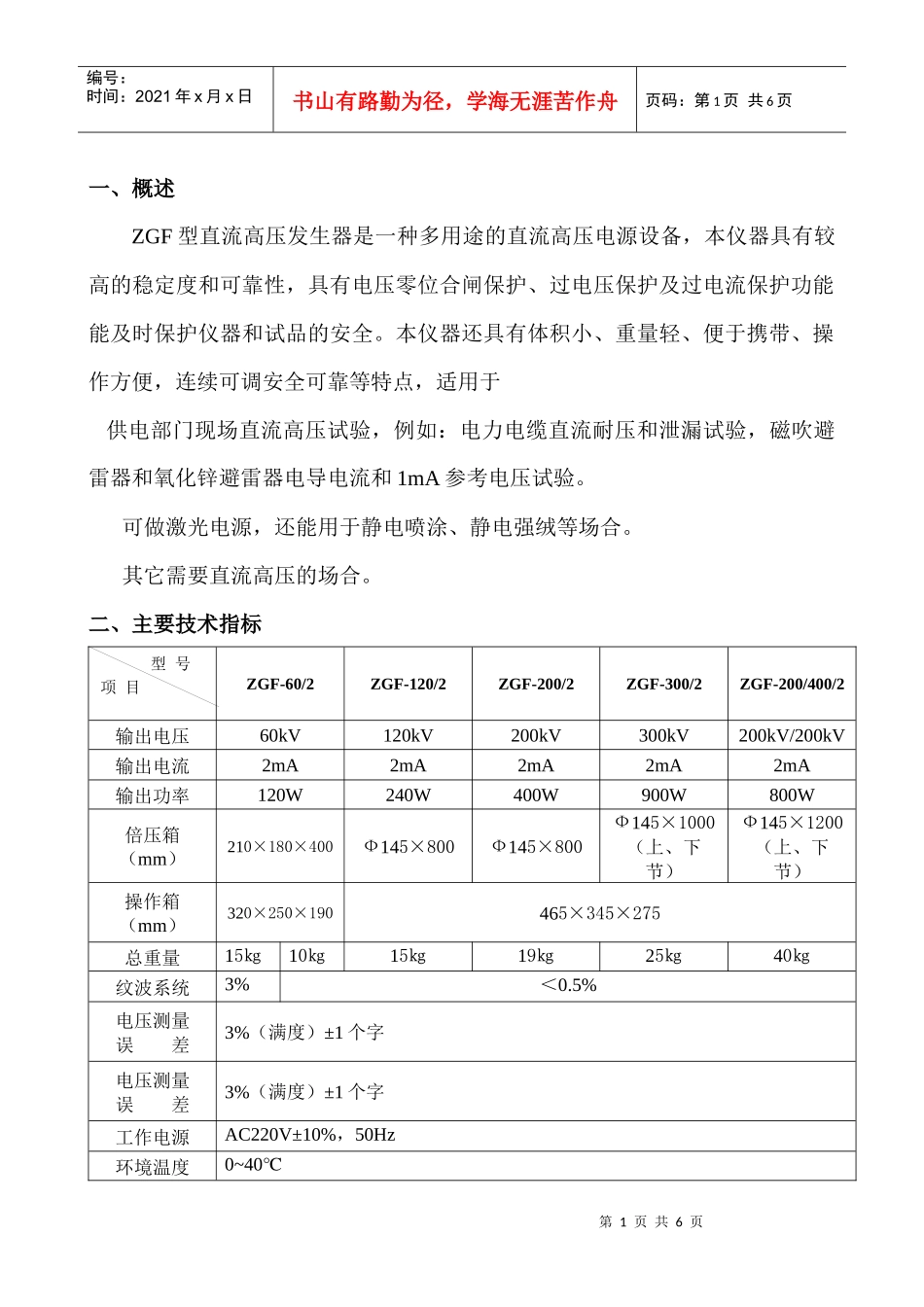

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页一、概述ZGF型直流高压发生器是一种多用途的直流高压电源设备，本仪器具有较高的稳定度和可靠性，具有电压零位合闸保护、过电压保护及过电流保护功能能及时保护仪器和试品的安全。本仪器还具有体积小、重量轻、便于携带、操作方便，连续可调安全可靠等特点，适用于供电部门现场直流高压试验，例如：电力电缆直流耐压和泄漏试验，磁吹避雷器和氧化锌避雷器电导电流和1mA参考电压试验。可做激光电源，还能用于静电喷涂、静电强绒等场合。其它需要直流高压的场合。二、主要技术指标ZGF-60/2ZGF-120/2ZGF-200/2ZGF-300/2ZGF-200/400/2输出电压60kV120kV200kV300kV200kV/200kV输出电流2mA2mA2mA2mA2mA输出功率120W240W400W900W800W倍压箱（mm）210×180×400Ф145×800Ф145×800Ф145×1000（上、下节）Ф145×1200（上、下节）操作箱（mm）320×250×190465×345×275总重量15㎏10㎏15㎏19㎏25㎏40㎏纹波系统3%＜0.5%电压测量误差3%（满度）±1个字电压测量误差3%（满度）±1个字工作电源AC220V±10%，50Hz环境温度0~40℃项目型号第2页共6页第1页共6页高频信号发生装置压变压器高频倍压整流升压高压输出取样与测量,保护控制回路过压过流反馈编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页相对湿度25℃时不大于85%，无凝露海拔高度1500m以下三、工作原理四、外观说明a)操作箱示意图1、电源插座：输入AC220V，50Hz电源2、电源开关3、启动按钮：按下高压回路接通、指示灯亮4、停止按钮：按下高压回路断开、指示灯灭定时声讯报警输出电压、电流显示0.75倍输出电压显示,锁存76512313410118912控制箱面板示意图第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页5、保险盒：分别为1A，6A，6A6、接地端：此端应与倍压筒接地端及试品接地端联接为一点后与地网连接7、输出座：同128、液晶电流表9、液晶电压表10、粗调：同一粗步调节输出电压值11、微调：同一细微调整输出电压表值至所需电压12、液晶显示0.75倍电压表：同一显示0.75倍试验电压值13、0.75倍电压保护按钮b)倍压筒示意图1、均压罩2、绝缘外壳3、底座4、高频输入插座5、接地端五、使用方法a）设备连线：在断开电源的情况下，用提供的线缆将控制箱与倍压筒对应连接好，再连12435倍压筒面板图第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页接地线，然后接上电源线。注意：控制箱、倍压筒、放电棒等所有的地线必须集中在被试品的地线上一点接地，不准相互串接。b）空载试验检查设备完好性：在开始试验之前先进行空载试验以检查设备的完好性。检查连线无误后，查上电源插座，将粗调、细调旋钮向左旋到头（设备有零位保护功能，升压须从零开始，否则不能升压），按下电源开关，电源指示绿灯亮，等待几秒钟，待系统稳定后按下启动键，这时高压指示红灯亮，表示可以升压了。再等待数秒后，顺时针方向慢慢转动粗调旋钮，这时可看到电压表头读数上升，当电压升至所需电压时放手，如电压值略有偏移，可转动微调旋钮调节。注意：若电压表读数无变动，必须立即检查连线是否正确，若是设备故障，请拨封面服务电话与本公司联系，不要擅自拆机。关机后，安全起见，须用放电棒对倍压筒高压端放电后方可拆线。]c）一般情况下，试验完毕，关机前，须先将电压调到零，再按下停止键，红灯灭，绿灯亮，再关掉电源开关，拔掉电源插座，用放电棒放电。以上步骤正常，说明设备完好，可设入试验。注意：再次开机须间隔至少一分钟。d）对试品进行耐压或泄露试验：经检验设备完好后，在倍压筒高压端接上水阻、微安表和被试品，检查地线无误后，可按照上述步骤进行试验。第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页本机有过流过压保护功能，若试验过程中高压指示灯突然熄灭，表头指示高压消失，则是保护电路动作，关机检查产生保护的原因，排除后可再次升压试验。升压速度不宜太快，以每秒3～5%的试验...
