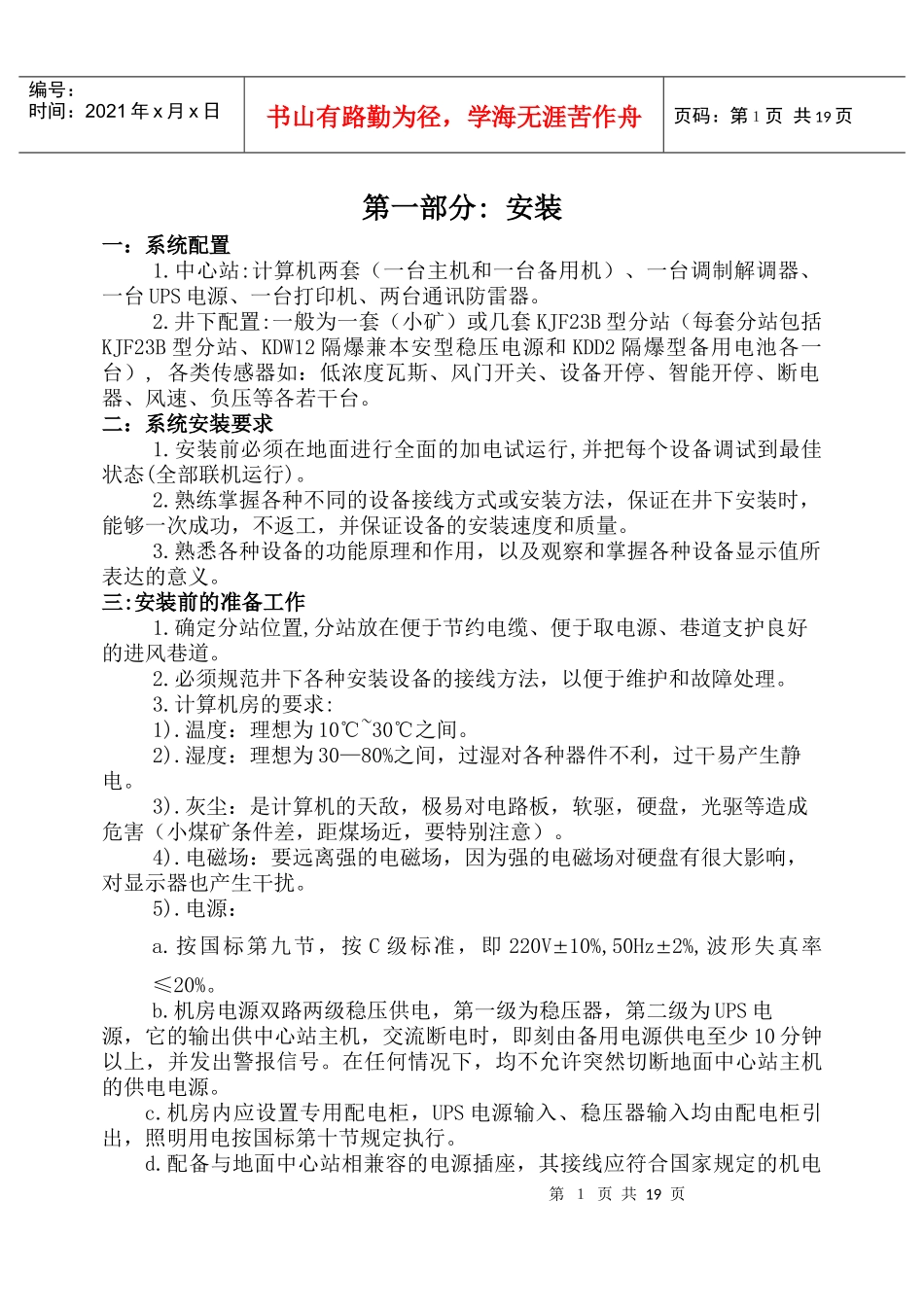

第１页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１页共19页第一部分:安装一：系统配置1.中心站:计算机两套（一台主机和一台备用机）、一台调制解调器、一台UPS电源、一台打印机、两台通讯防雷器。2.井下配置:一般为一套（小矿）或几套KJF23B型分站（每套分站包括KJF23B型分站、KDW12隔爆兼本安型稳压电源和KDD2隔爆型备用电池各一台）,各类传感器如：低浓度瓦斯、风门开关、设备开停、智能开停、断电器、风速、负压等各若干台。二：系统安装要求1.安装前必须在地面进行全面的加电试运行,并把每个设备调试到最佳状态(全部联机运行)。2.熟练掌握各种不同的设备接线方式或安装方法，保证在井下安装时，能够一次成功，不返工，并保证设备的安装速度和质量。3.熟悉各种设备的功能原理和作用，以及观察和掌握各种设备显示值所表达的意义。三:安装前的准备工作1.确定分站位置,分站放在便于节约电缆、便于取电源、巷道支护良好的进风巷道。2.必须规范井下各种安装设备的接线方法，以便于维护和故障处理。3.计算机房的要求:1).温度：理想为10℃~30℃之间。2).湿度：理想为30—80%之间，过湿对各种器件不利，过干易产生静电。3).灰尘：是计算机的天敌，极易对电路板，软驱，硬盘，光驱等造成危害（小煤矿条件差，距煤场近，要特别注意）。4).电磁场：要远离强的电磁场，因为强的电磁场对硬盘有很大影响，对显示器也产生干扰。5).电源：a.按国标第九节，按C级标准，即220V10%,50Hz2%,波形失真率≤20%。b.机房电源双路两级稳压供电，第一级为稳压器，第二级为UPS电源，它的输出供中心站主机，交流断电时，即刻由备用电源供电至少10分钟以上，并发出警报信号。在任何情况下，均不允许突然切断地面中心站主机的供电电源。c.机房内应设置专用配电柜，UPS电源输入、稳压器输入均由配电柜引出，照明用电按国标第十节规定执行。d.配备与地面中心站相兼容的电源插座，其接线应符合国家规定的机电第２页共19页第１页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第２页共19页标准（面对插座、右插孔为火线，左插孔为零线，上插孔为地线）。6).接地：为系统提供三条地线：a.系统保护接地，地面中心站计算机和各工作站计算机均要求接地,接地电阻≤4欧姆。b通讯屏蔽电缆接地，通讯电缆的屏蔽层要求接地。c.防雷接地，接地电阻≤10欧姆，并远离系统保护接地和通讯屏蔽电缆接地,避免雷击损坏地面中心站设备。注：若是小煤矿,虽然不能达到规范的计算机房的要求,但必须要求房间干净整洁,密封性能好,远离灰尘或煤尘大的地方；并保持通风和干燥；要有良好的接地装置。四:操作人员应注意事项1.操作人员要有一个良好的操作习惯，避免误操作。2.正确的开关机：开机和关机都要严格按开机和关机的程序进行，不要随意开关计算机的电源开关。驱动器灯亮的时侯（软驱，硬盘，光驱），不要强行关机和退出，不要频繁的开关机，开关机之间，间隔不少于60秒。3.拔插各种设备和部件时，如：鼠标，键盘，打印机，调制解调器时，一定要停机，停电。不能带电拔插，否则有可能损坏设备和烧坏计算机主板。造成不必要的损失。4.计算机箱一般不要随便打开，如果确实要打开，打开后在触摸计算机内部的电路板时，一定要把身上的静电放掉，如：洗手，触摸一下接地装置等，以保护电路板的安全。5.来路不明的软盘和光盘，在使用时一定要检查是否有病毒，尤其是各种游戏盘禁止使用，使用后可能会对计算机和监控系统产生不良后果，而且出现的有些故障，检查处理起来也很困难。6.集中保管各种原始资料，如：各种设备说明书，驱动盘及各种附件，待以后备用。人员更动要留给接替人员。7.做好必要的文件的备份，（例：KJ66的定义文件，最基本的定义文件有KJ66.ini、Point.ini、Type.dat，均在KJ66工作主目录中，一般为“c:\KJ66”目录）以防止出现问题时能够及时的恢复到计算机的原来状态，省去很多不必要的麻烦。8.定期对监控系统的各种设备进行维护.如:计算机工作一段时间,（根据环境的优劣，大约一到三个月）就要把过滤器的灰尘清理掉,各种线路板,散热器,小电风扇上的灰尘污垢都要清...
