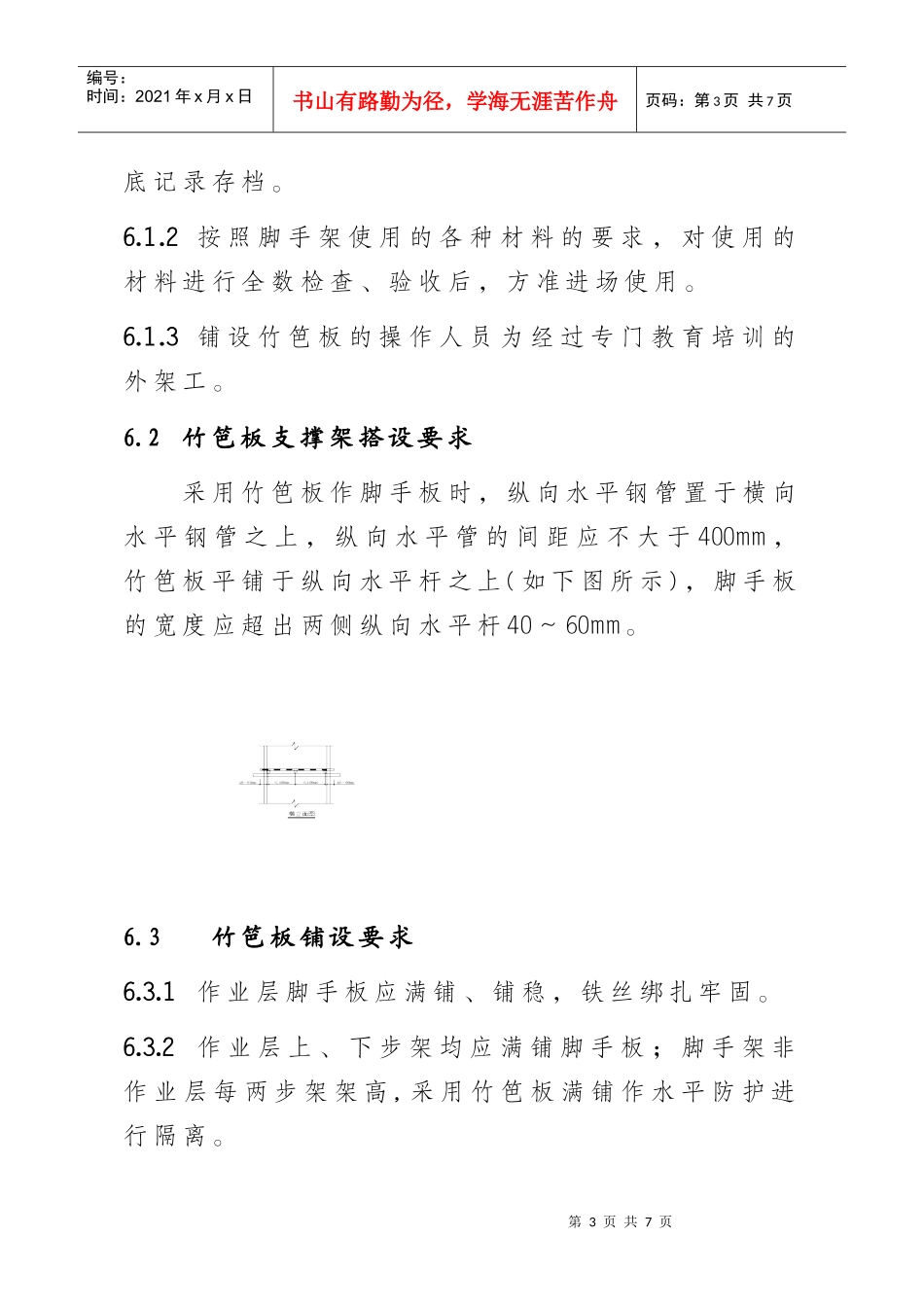

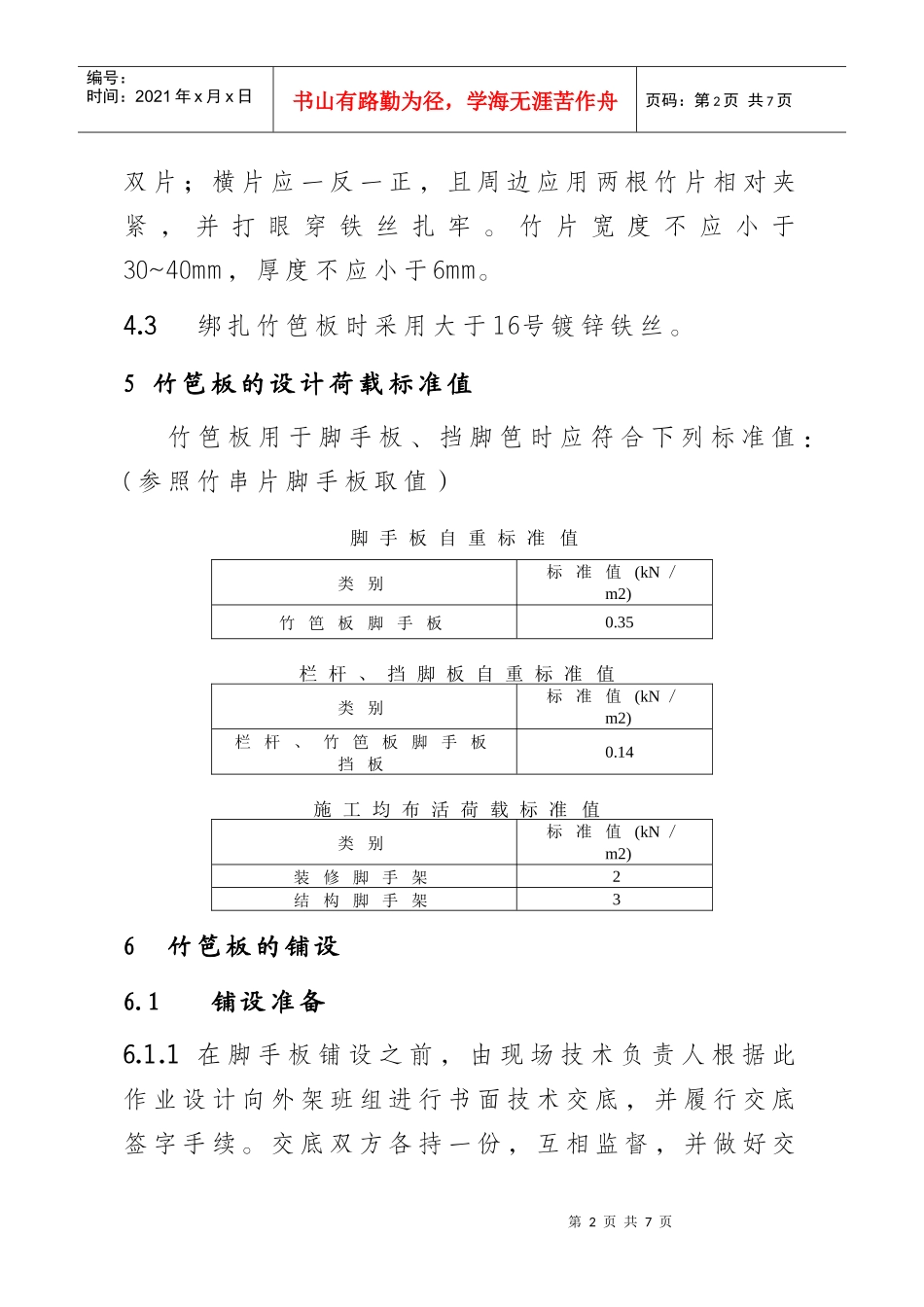

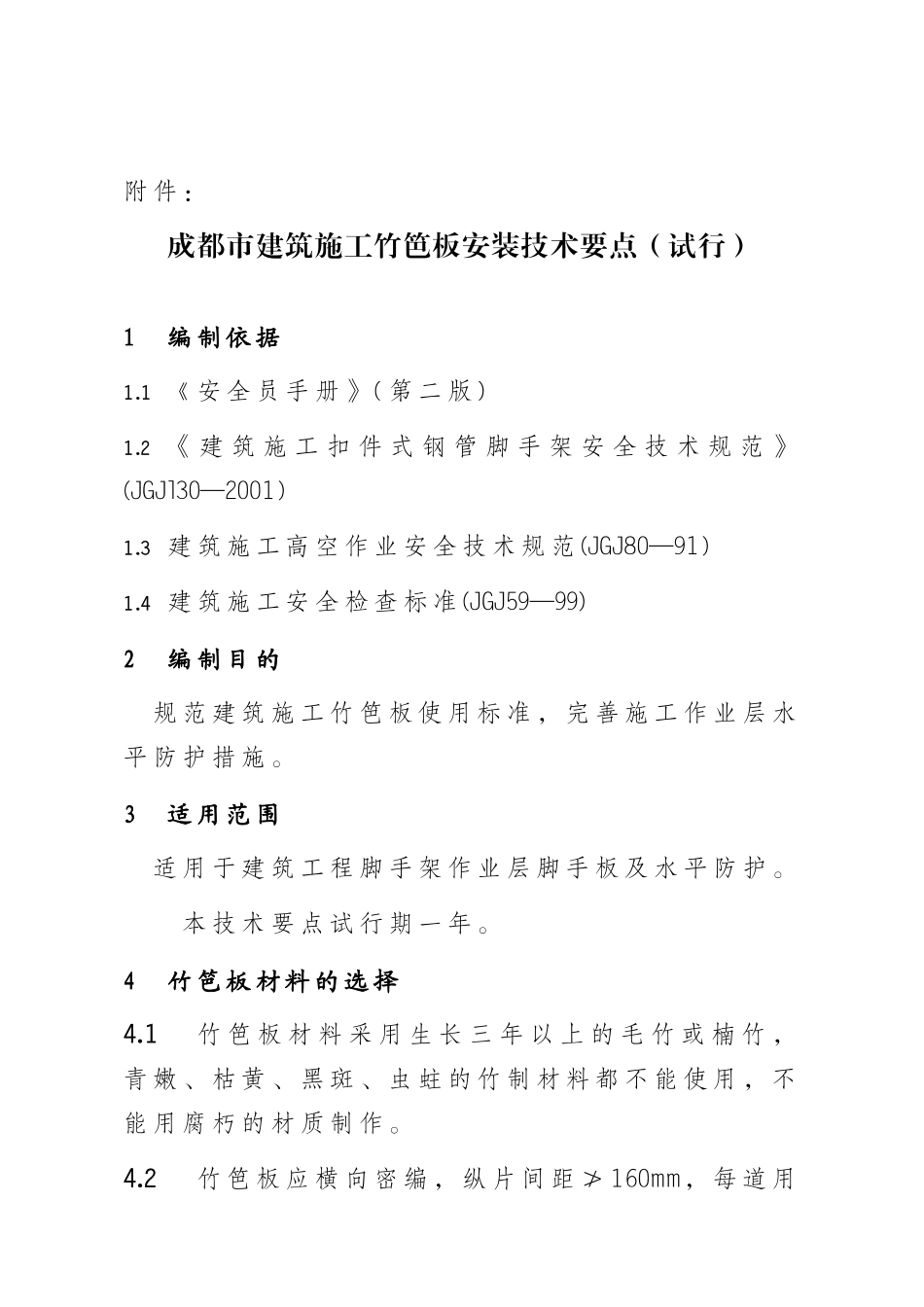

附件：成都市建筑施工竹笆板安装技术要点（试行）1编制依据1.1《安全员手册》(第二版)1.2《建筑施工扣件式钢管脚手架安全技术规范》(JGJl30—2001)1.3建筑施工高空作业安全技术规范(JGJ80—91)1.4建筑施工安全检查标准(JGJ59—99)2编制目的规范建筑施工竹笆板使用标准，完善施工作业层水平防护措施。3适用范围适用于建筑工程脚手架作业层脚手板及水平防护。本技术要点试行期一年。4竹笆板材料的选择4.1竹笆板材料采用生长三年以上的毛竹或楠竹，青嫩、枯黄、黑斑、虫蛀的竹制材料都不能使用，不能用腐朽的材质制作。4.2竹笆板应横向密编，纵片间距≯160mm，每道用第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页双片；横片应一反一正，且周边应用两根竹片相对夹紧，并打眼穿铁丝扎牢。竹片宽度不应小于30~40mm，厚度不应小于6mm。4.3绑扎竹笆板时采用大于16号镀锌铁丝。5竹笆板的设计荷载标准值竹笆板用于脚手板、挡脚笆时应符合下列标准值：(参照竹串片脚手板取值）脚手板自重标准值类别标准值(kN／m2)竹笆板脚手板0.35栏杆、挡脚板自重标准值类别标准值(kN／m2)栏杆、竹笆板脚手板挡板0.14施工均布活荷载标准值类别标准值(kN／m2)装修脚手架2结构脚手架36竹笆板的铺设6.1铺设准备6.1.1在脚手板铺设之前，由现场技术负责人根据此作业设计向外架班组进行书面技术交底，并履行交底签字手续。交底双方各持一份，互相监督，并做好交第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页底记录存档。6.1.2按照脚手架使用的各种材料的要求，对使用的材料进行全数检查、验收后，方准进场使用。6.1.3铺设竹笆板的操作人员为经过专门教育培训的外架工。6.2竹笆板支撑架搭设要求采用竹笆板作脚手板时，纵向水平钢管置于横向水平钢管之上，纵向水平管的间距应不大于400mm，竹笆板平铺于纵向水平杆之上(如下图所示)，脚手板的宽度应超出两侧纵向水平杆40～60mm。6.3竹笆板铺设要求6.3.1作业层脚手板应满铺、铺稳，铁丝绑扎牢固。6.3.2作业层上、下步架均应满铺脚手板；脚手架非作业层每两步架架高,采用竹笆板满铺作水平防护进行隔离。第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页6.3.3竹笆脚手板应按其主竹筋垂直于纵向水平杆方向铺设。6.3.4脚手板长度宜略短于相邻两立杆的纵向跨距。脚手板应采用平铺相接，接头处脚手板端部宜设横向水平杆。6.3.5竹笆脚手板四边应采用铁丝与水平杆绑扎牢固绑扎点距离不大于500mm。绑扎竹笆板与水平杆的铁丝接头应朝外向下。7质量保证措施7.1脚手板的检查和验收搭设时随施工进度进行交底，在检查验收时随进度分段搭设验收，经验收合格后方能交付使用，并履行交底签字手续后存档。检查验收包括竹笆板探头的搭接位置、搭接长度、竹笆板的间距、平整度。与水平杆的绑扎情况等。参加验收人员为架子工、班组长和专职安全员及现场监理人员。第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页竹笆板钢管扣件脚手架检查验收表序号检查项目检查l脚手架杆件立杆：横向宽度m;跨距m卷尺纵向水平杆：步距m;铺设层间距m目测2竹笆板材质情况目测编织情况目测规格卷尺3竹巴板铺设情况是否平铺对接是否目测对接处是否设置横向水平杆是否目测主竹筋是否垂直于纵向水平杆方向是否目测绑扎间距≯500mm是否卷尺7.2脚手板的使用、维护和保养7.2.1专职安全员应对脚手板进行定期检查，检查水平杆、立杆、垫板有无异常，架体与脚手板连接的所有连接件有无脱落、松动，是否完整齐全。7.2.2操作层脚手板上堆放的材料、工具应分散放置其附加的荷载不得大于设计计算时的施工均布活荷载标准值。7.2.3严禁任何人员任意拆除固定脚手板的任何部件7.2.4遇有五级以上大风、大雾、大雨和大雪天气应第6页共7页第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共7页暂停脚手板铺设作业。在复工前必须检查无问题后方可继续作业。7.2.5在架面上放置的材料应码放整齐稳固，不影响施工操作和人...
