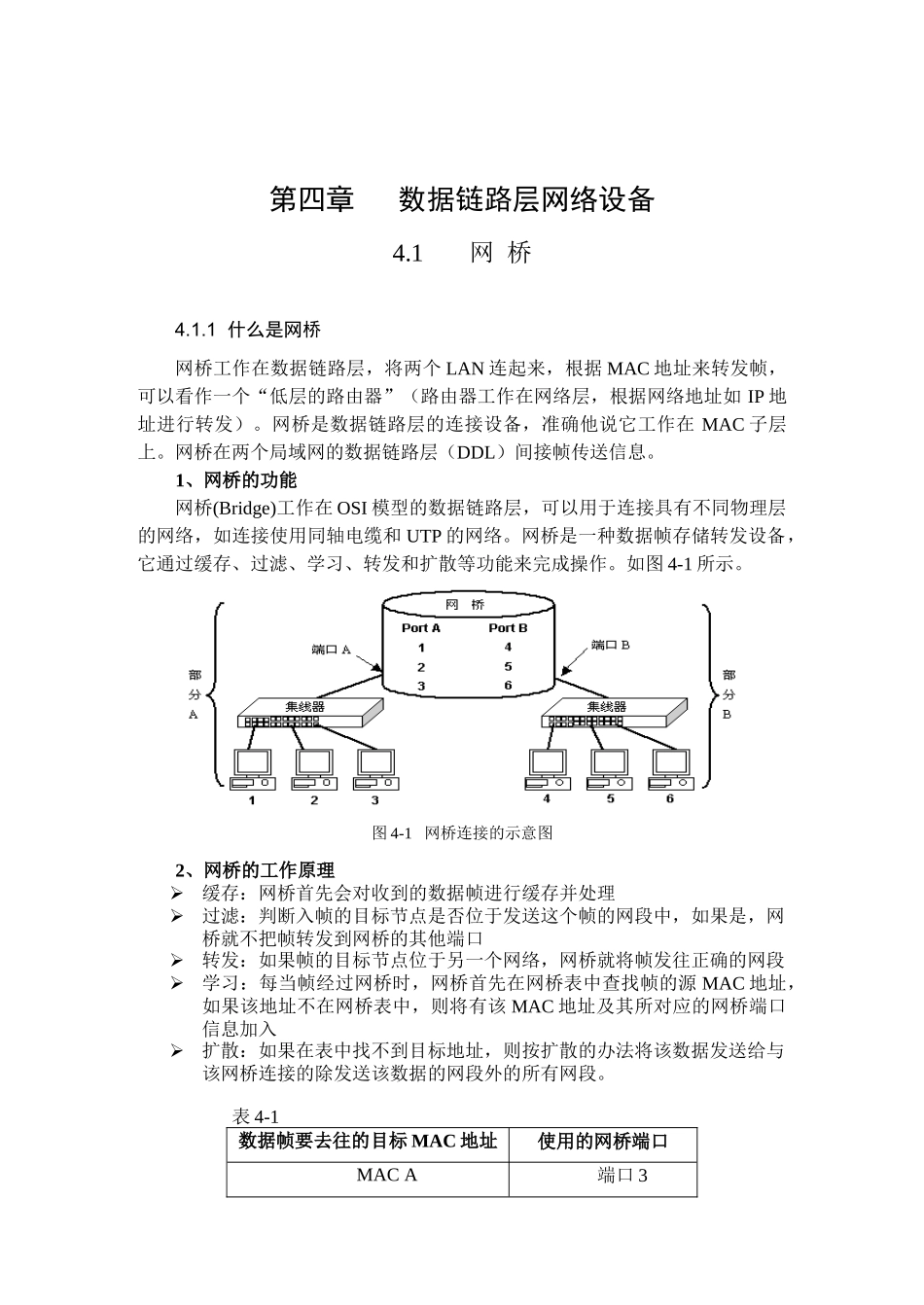

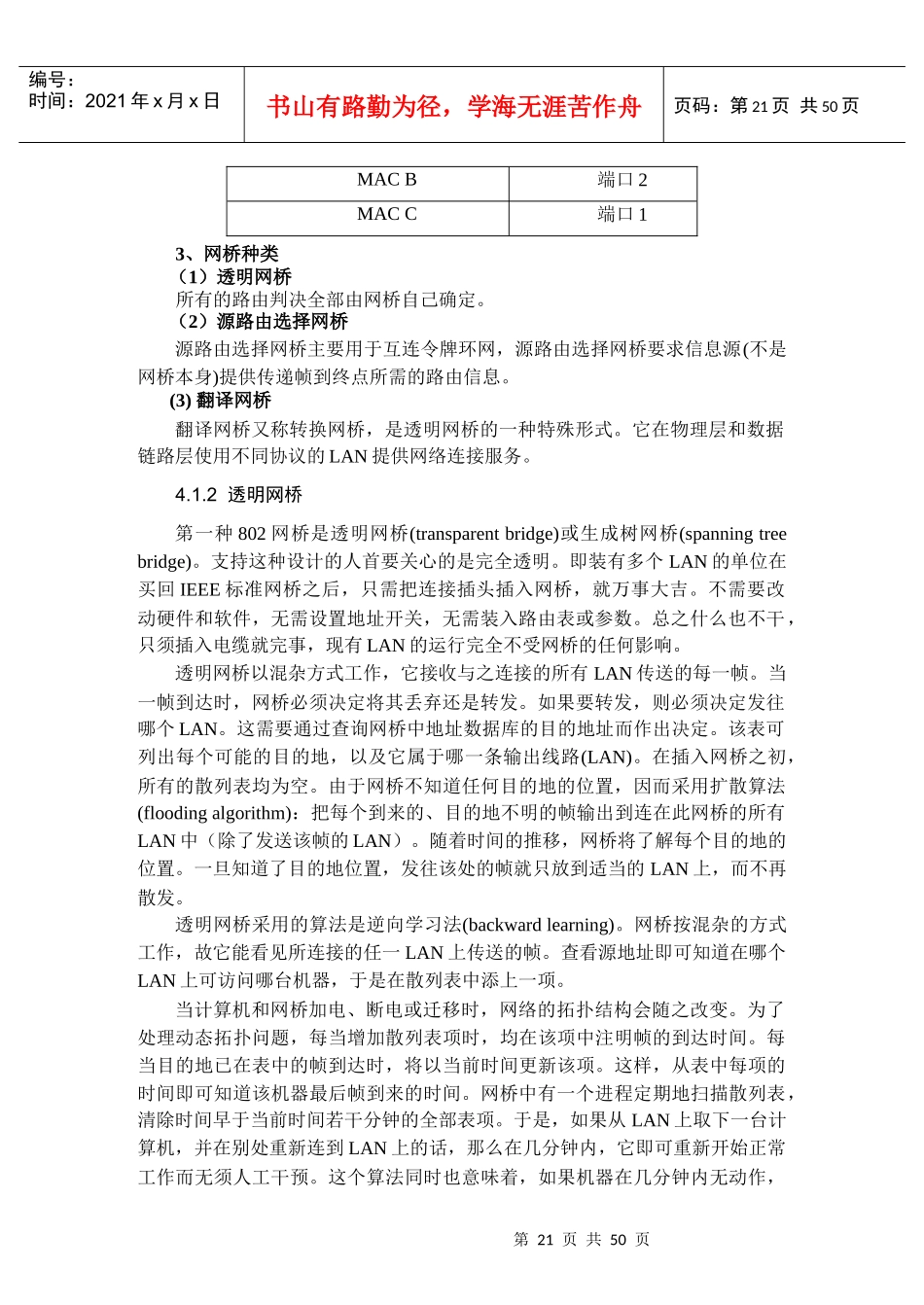

第四章数据链路层网络设备4.1网桥4.1.1什么是网桥网桥工作在数据链路层，将两个LAN连起来，根据MAC地址来转发帧，可以看作一个“低层的路由器”（路由器工作在网络层，根据网络地址如IP地址进行转发）。网桥是数据链路层的连接设备，准确他说它工作在MAC子层上。网桥在两个局域网的数据链路层（DDL）间接帧传送信息。1、网桥的功能网桥(Bridge)工作在OSI模型的数据链路层，可以用于连接具有不同物理层的网络，如连接使用同轴电缆和UTP的网络。网桥是一种数据帧存储转发设备，它通过缓存、过滤、学习、转发和扩散等功能来完成操作。如图4-1所示。图4-1网桥连接的示意图2、网桥的工作原理缓存：网桥首先会对收到的数据帧进行缓存并处理过滤：判断入帧的目标节点是否位于发送这个帧的网段中，如果是，网桥就不把帧转发到网桥的其他端口转发：如果帧的目标节点位于另一个网络，网桥就将帧发往正确的网段学习：每当帧经过网桥时，网桥首先在网桥表中查找帧的源MAC地址，如果该地址不在网桥表中，则将有该MAC地址及其所对应的网桥端口信息加入扩散：如果在表中找不到目标地址，则按扩散的办法将该数据发送给与该网桥连接的除发送该数据的网段外的所有网段。表4-1数据帧要去往的目标MAC地址使用的网桥端口MACA端口3第21页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第21页共50页MACB端口2MACC端口13、网桥种类（1）透明网桥所有的路由判决全部由网桥自己确定。（2）源路由选择网桥源路由选择网桥主要用于互连令牌环网，源路由选择网桥要求信息源(不是网桥本身)提供传递帧到终点所需的路由信息。(3)翻译网桥翻译网桥又称转换网桥，是透明网桥的一种特殊形式。它在物理层和数据链路层使用不同协议的LAN提供网络连接服务。4.1.2透明网桥第一种802网桥是透明网桥(transparentbridge)或生成树网桥(spanningtreebridge)。支持这种设计的人首要关心的是完全透明。即装有多个LAN的单位在买回IEEE标准网桥之后，只需把连接插头插入网桥，就万事大吉。不需要改动硬件和软件，无需设置地址开关，无需装入路由表或参数。总之什么也不干，只须插入电缆就完事，现有LAN的运行完全不受网桥的任何影响。透明网桥以混杂方式工作，它接收与之连接的所有LAN传送的每一帧。当一帧到达时，网桥必须决定将其丢弃还是转发。如果要转发，则必须决定发往哪个LAN。这需要通过查询网桥中地址数据库的目的地址而作出决定。该表可列出每个可能的目的地，以及它属于哪一条输出线路(LAN)。在插入网桥之初，所有的散列表均为空。由于网桥不知道任何目的地的位置，因而采用扩散算法(floodingalgorithm)：把每个到来的、目的地不明的帧输出到连在此网桥的所有LAN中（除了发送该帧的LAN）。随着时间的推移，网桥将了解每个目的地的位置。一旦知道了目的地位置，发往该处的帧就只放到适当的LAN上，而不再散发。透明网桥采用的算法是逆向学习法(backwardlearning)。网桥按混杂的方式工作，故它能看见所连接的任一LAN上传送的帧。查看源地址即可知道在哪个LAN上可访问哪台机器，于是在散列表中添上一项。当计算机和网桥加电、断电或迁移时，网络的拓扑结构会随之改变。为了处理动态拓扑问题，每当增加散列表项时，均在该项中注明帧的到达时间。每当目的地已在表中的帧到达时，将以当前时间更新该项。这样，从表中每项的时间即可知道该机器最后帧到来的时间。网桥中有一个进程定期地扫描散列表，清除时间早于当前时间若干分钟的全部表项。于是，如果从LAN上取下一台计算机，并在别处重新连到LAN上的话，那么在几分钟内，它即可重新开始正常工作而无须人工干预。这个算法同时也意味着，如果机器在几分钟内无动作，第22页共50页第21页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第22页共50页那么发给它的帧将不得不散发，一直到它自己发送出一帧为止。到达帧的路由选择过程取决于发送的LAN(源LAN)和目的地所在的LAN(目的LAN)1、如果源LAN和目的LAN相同，则丢弃该帧。2、如果源LAN和目的LAN不同，则转发该帧。3、如果目的LAN未知，则进行扩散。为了提高可靠性，有人在LA...
