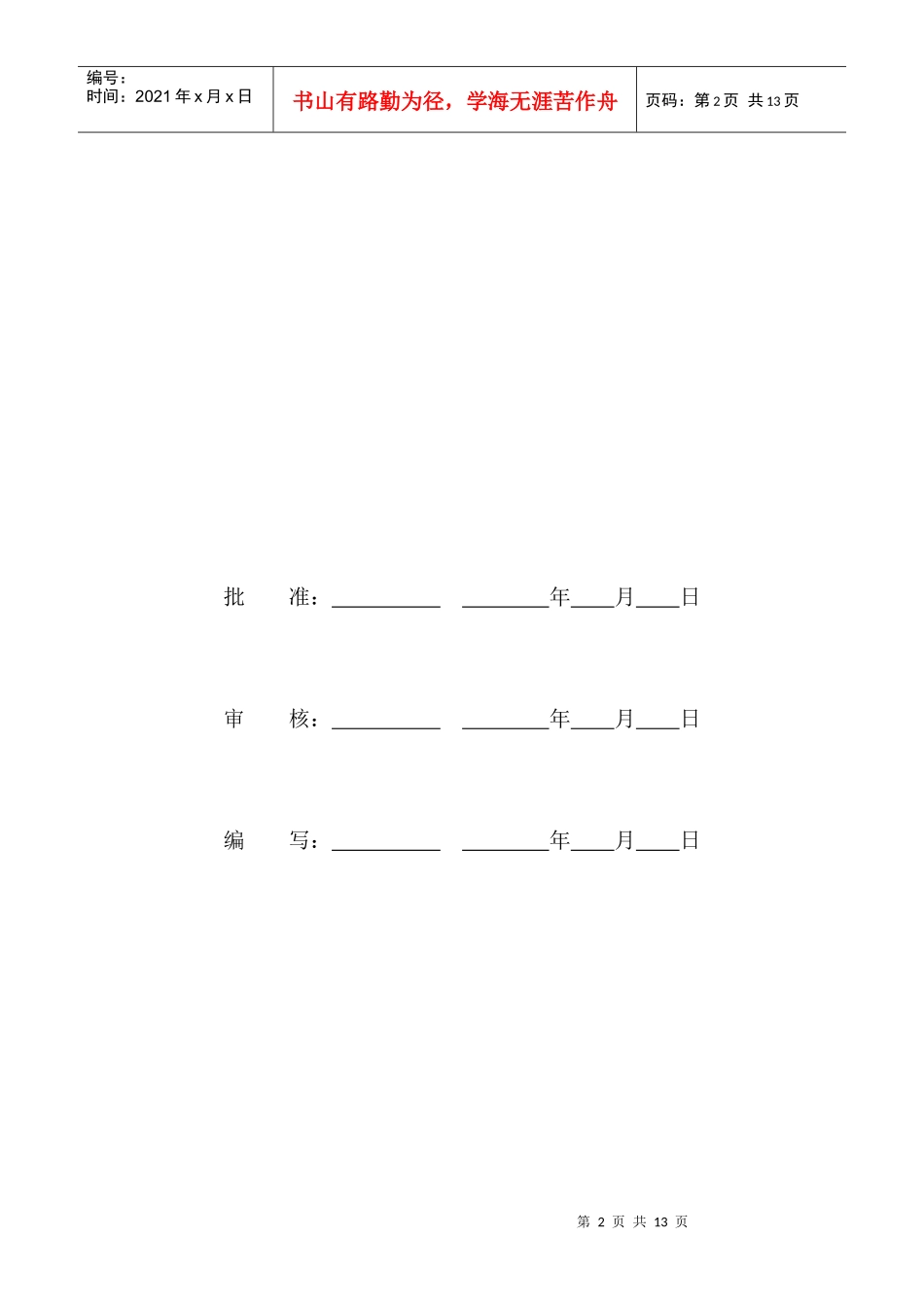

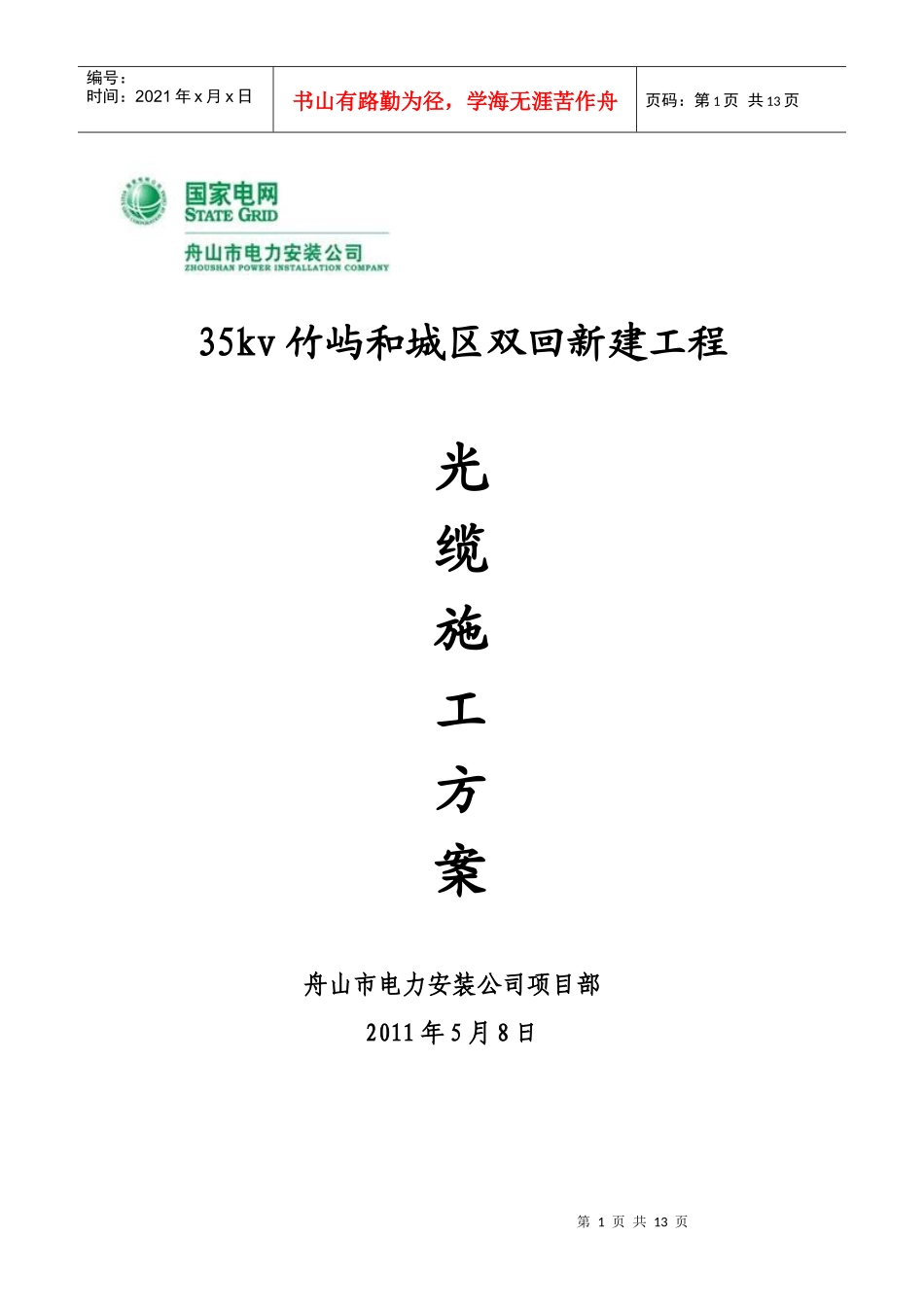

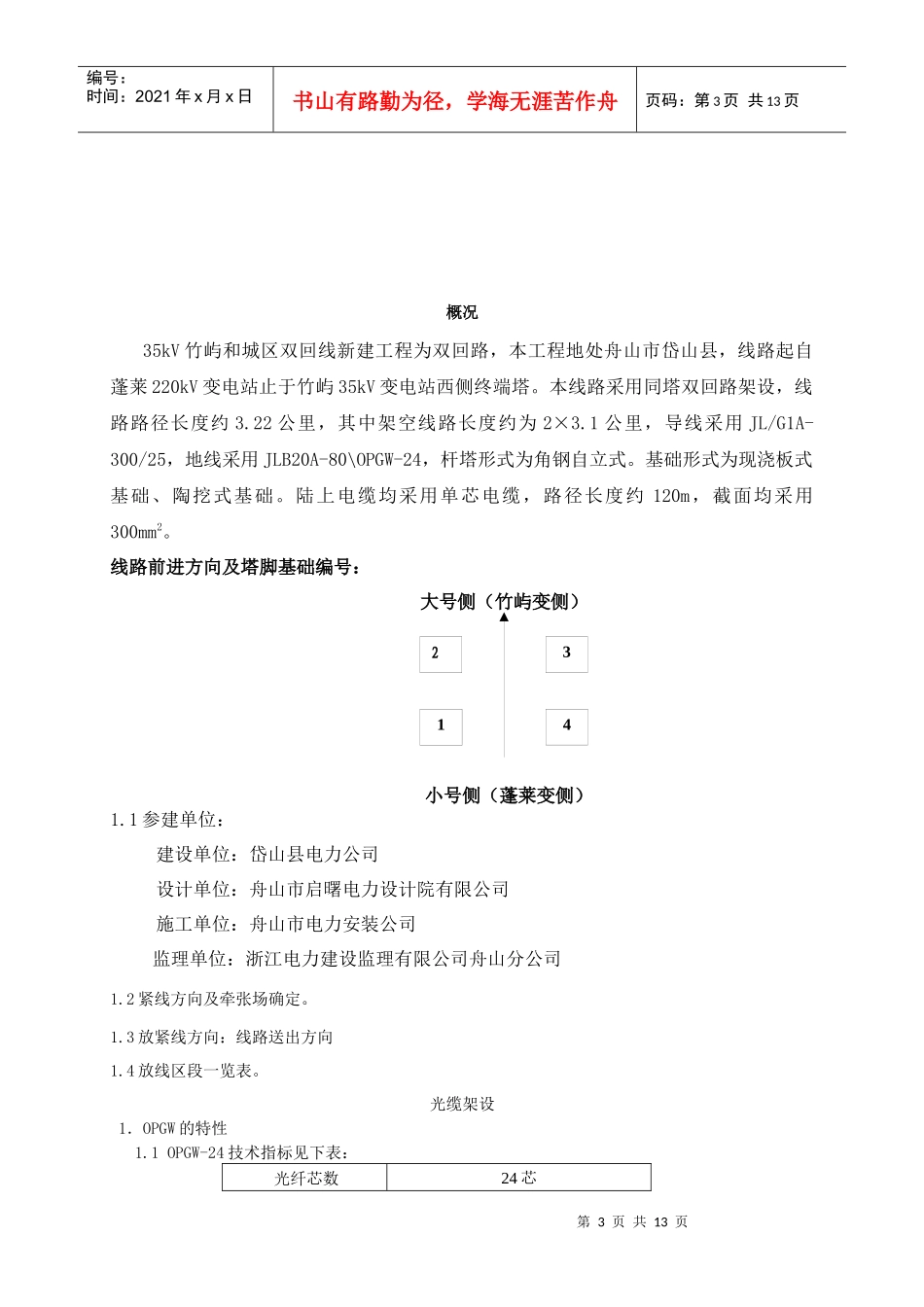

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页35kv竹屿和城区双回新建工程光缆施工方案舟山市电力安装公司项目部2011年5月8日第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页批准：年月日审核：年月日编写：年月日第3页共13页第2页共13页2143编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页概况35kV竹屿和城区双回线新建工程为双回路，本工程地处舟山市岱山县，线路起自蓬莱220kV变电站止于竹屿35kV变电站西侧终端塔。本线路采用同塔双回路架设，线路路径长度约3.22公里，其中架空线路长度约为2×3.1公里，导线采用JL/G1A-300/25，地线采用JLB20A-80\OPGW-24，杆塔形式为角钢自立式。基础形式为现浇板式基础、陶挖式基础。陆上电缆均采用单芯电缆，路径长度约120m，截面均采用300mm2。线路前进方向及塔脚基础编号：大号侧（竹屿变侧）小号侧（蓬莱变侧）1.1参建单位：建设单位：岱山县电力公司设计单位：舟山市启曙电力设计院有限公司施工单位：舟山市电力安装公司监理单位：浙江电力建设监理有限公司舟山分公司1.2紧线方向及牵张场确定。1.3放紧线方向：线路送出方向1.4放线区段一览表。光缆架设1．OPGW的特性1.1OPGW-24技术指标见下表：光纤芯数24芯第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页综合截面积88.37mm2外径12.5mm单位重量381.1kg／km最大允许张力由供货方提供最小弯曲半径300mm2施工原则：采用小张小牵一牵一带张力架空展放，展放过程中不得落地或与障碍物接触。3施工要求3.1OPGW架设过程中最重要的是保证OPGW不受损伤，施工中可能损坏OPGW的原因一般有四个：a)拉伸b)扭曲c)弯曲d)挤压3.2由于OPGW存在伸张度，过度的拉伸将导致光纤的断裂，施工中牵引力不能超过OPGW标称破坏强度的20％。3.3扭曲是导致光纤断裂的原因之一，在安装过程中有很强的旋转趋势，施工中采用抗扭曲设备来解决。3.4如果OPGW弯曲半径太小，就会对OPGW造成损伤，故在OPGW展放过程中，放线滑车采用大轮径橡胶滑车，在施工过程中张力机直径需大于70D，OPGW的最小弯曲半径需大于300mm，D为OPGW的直经。3.5挤压对OPGW的金属性能构成威胁，在选择滑车时已考虑与OPGW特殊尺寸相配，但施工时要防止锚线对OPGW的挤压。3.6下雨及大雾天气不得施工，以防OPGW受潮．3.7放线前应对OPGW外观、线径进行认真检查，同时对线轴上的OPGW长度，盘号进行认真核对，确认无误后方可展放．3.8放线前必须对放线工具仔细检查，如张力机、牵引机等，特别对放线滑车，防捻器、紧线器应多次检查，以确保放线时安全可靠，保证质量，3.9OPGW在展放过程中，端头严禁落地，以防受潮，端头必须封死以防潮气进入，OPGW盘中包装内有一对塑料封头，专门用来密封端头，也可用电工胶带封端头。4放线滑车的挂设4.1直线塔4.1.1挂设方法为：滑车-->U—7-->Φ11×0.5m钢丝套-->联接金具UB—10挂板-->铁塔。第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页4.2耐张塔4.2.1耐张塔角度大于15度时挂双滑车，小于15度挂单滑车。4.2.2挂设时用Φ11×1m钢丝套对折后将钢丝套端头通过U—7挂在水平主材节点上，如是双滑车，中间用L45×4×1000mm硬撑相连．4.1.3牵张两端第—基铁塔挂双滑车或轮径大于600的单轮滑车。5牵引绳的展放5.1牵引绳采用口11无捻钢丝蝇．5.2牵引绳盘成线卷后用人工分段展放，每放完一根即用3T抗弯或旋转连接器相间相连．展放完毕后，应及时收紧，牵引绳在各档内对地净距大于5m，并在牵张两端分别锚固。6牵张场的布置6.1张力机必须布直在所放光缆的中心线上，牵引机也宜尽量放在光缆的中心线。6.2牵张机所处的位置应保证其出口满足：进出口仰角小于30度，水平偏角小于7度。锚桩均按3T级布置，6.3本工程光缆放设地形条件较好，牵张设备可以设在两端耐张塔外，见下图：6.3.2耐张塔临时拉线要求：对地夹角小于40度，直径Φ13钢绳，3T双钩，3T级锚桩，锚线锚桩也采用3T级，对地夹角小于20度．6.3.3牵张机到...
