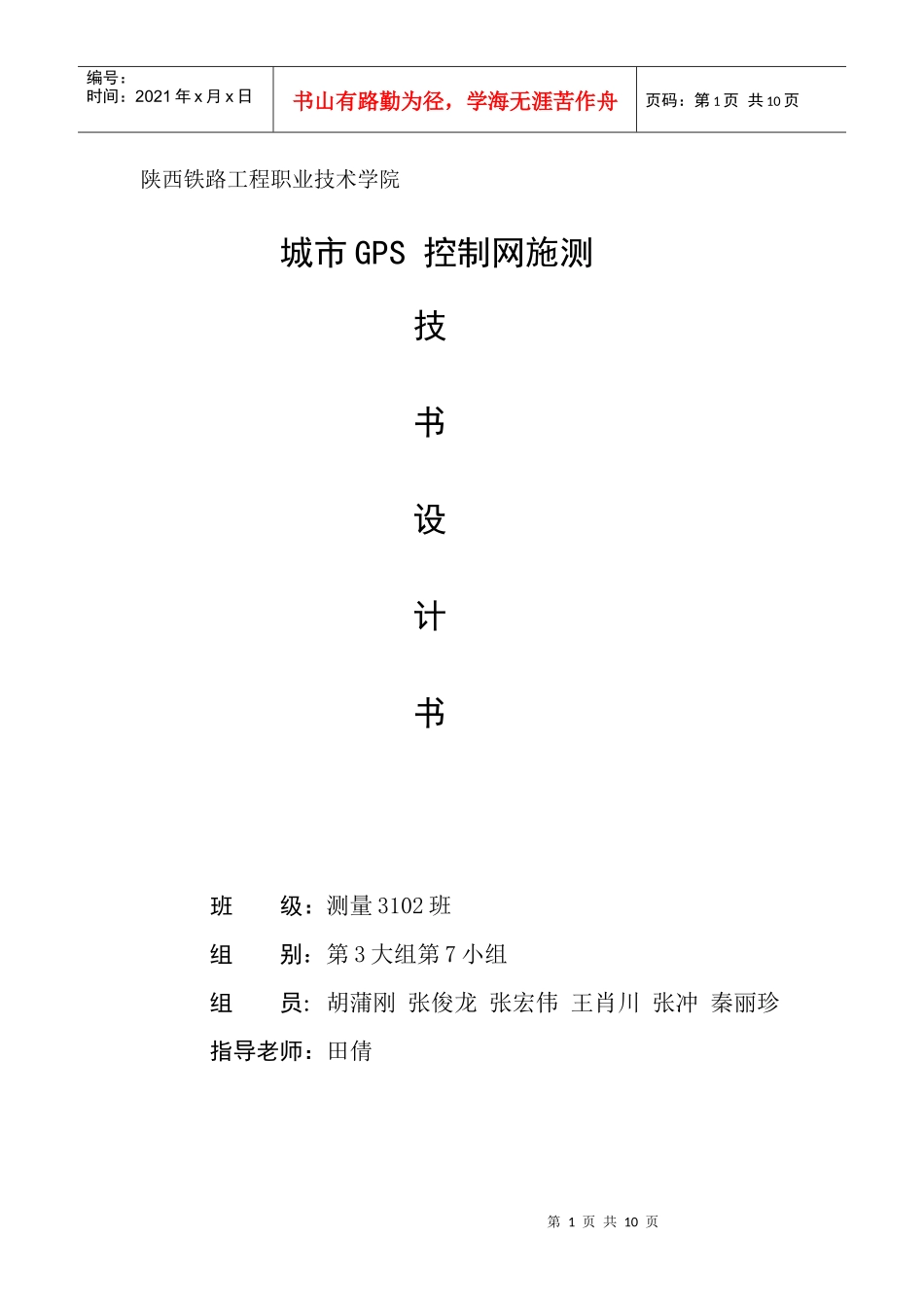

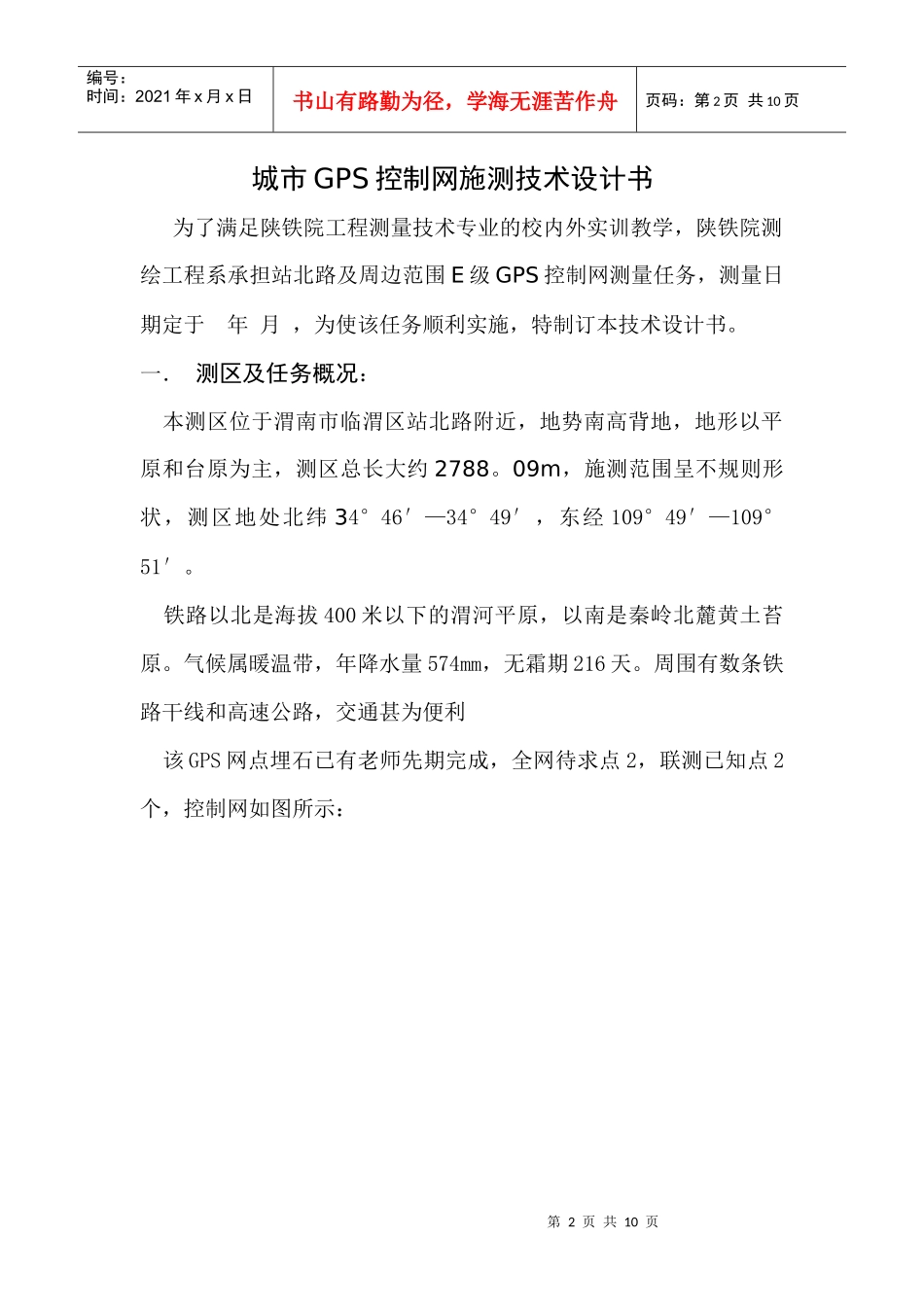

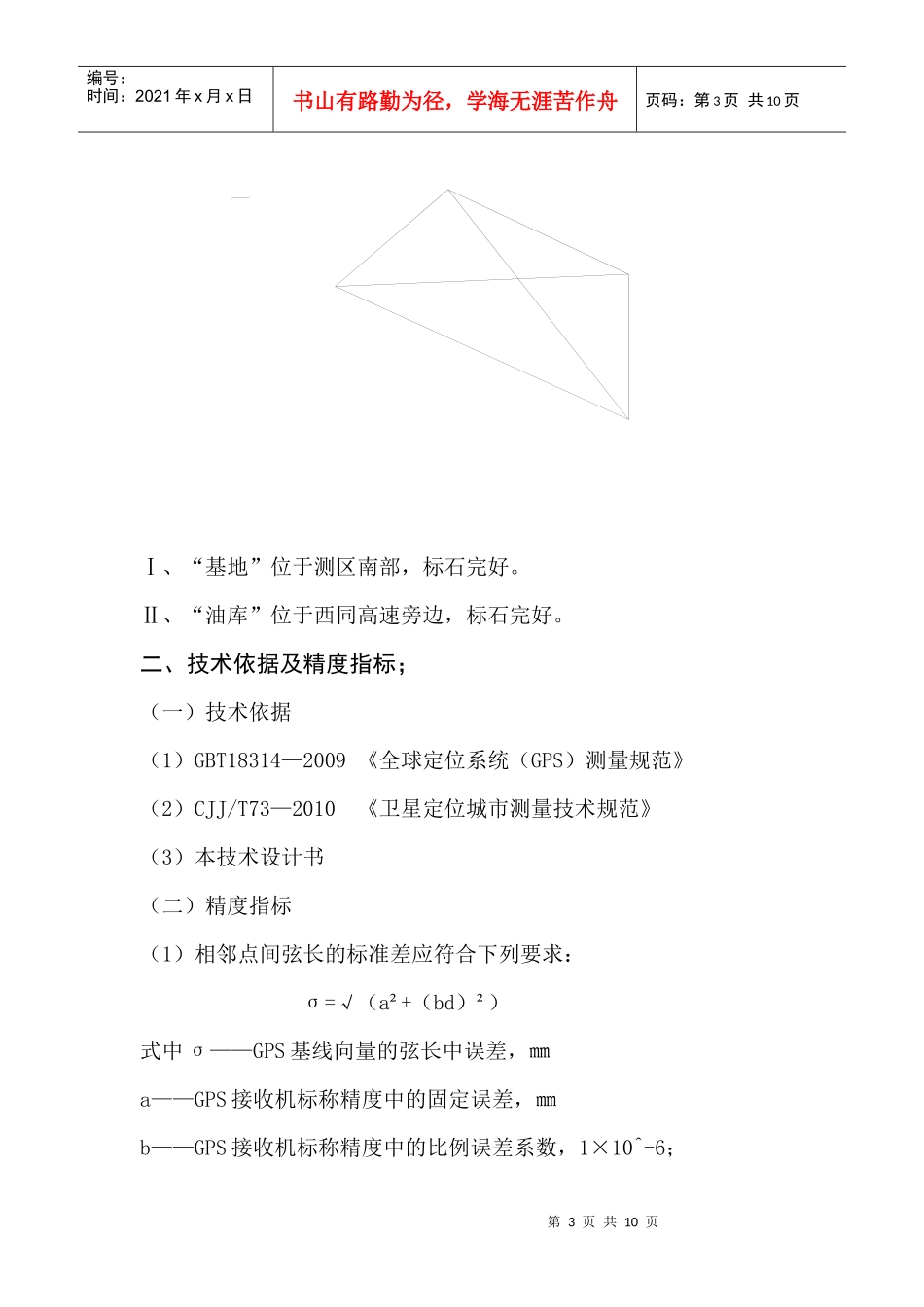

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页陕西铁路工程职业技术学院城市GPS控制网施测技书设计书班级：测量3102班组别：第3大组第7小组组员：胡蒲刚张俊龙张宏伟王肖川张冲秦丽珍指导老师：田倩第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页城市GPS控制网施测技术设计书为了满足陕铁院工程测量技术专业的校内外实训教学，陕铁院测绘工程系承担站北路及周边范围E级GPS控制网测量任务，测量日期定于年月，为使该任务顺利实施，特制订本技术设计书。一．测区及任务概况：本测区位于渭南市临渭区站北路附近，地势南高背地，地形以平原和台原为主，测区总长大约2788。09m，施测范围呈不规则形状，测区地处北纬34°46′—34°49′，东经109°49′—109°51′。铁路以北是海拔400米以下的渭河平原，以南是秦岭北麓黄土苔原。气候属暖温带，年降水量574mm，无霜期216天。周围有数条铁路干线和高速公路，交通甚为便利该GPS网点埋石已有老师先期完成，全网待求点2，联测已知点2个，控制网如图所示：第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页Ⅰ、“基地”位于测区南部，标石完好。Ⅱ、“油库”位于西同高速旁边，标石完好。二、技术依据及精度指标；（一）技术依据（1）GBT18314—2009《全球定位系统（GPS）测量规范》（2）CJJ/T73—2010《卫星定位城市测量技术规范》（3）本技术设计书（二）精度指标（1）相邻点间弦长的标准差应符合下列要求：σ=√（a²+（bd）²）式中σ——GPS基线向量的弦长中误差，㎜a——GPS接收机标称精度中的固定误差，㎜b——GPS接收机标称精度中的比例误差系数，1×10^-6；第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页d——GPS卫星定位网中相邻点间的距离，㎞。（2）该GPS网为城市E级平面控制网，精度应符合下列要求：m=3㎜+0.5ppm·S（S为两点间距离，以m为单位）三、观测纲要；本测区E级GPS网测量接收机选用：华测X90双拼接收机（标称精度为3mm—0.5ppm）。GPS网测量观测方法采用静态测量。（1）观测的基本技术要求：①卫星截至高度角≧15°；②同时观测有效卫星数≧4③观测时段数≧1.6④时段长度≧60min⑤数据采样间隔10～30s⑥时段中任一卫星有效观测时间≧15min（2）GPS观测所选的有效观测卫星与测站组成的几何图形应尽可能坚强，其图形强度因子PDOP≦6（3）每个时段观测前后各量取一次天线高，两次丈量值之差应不大于3mm，并取平均值作为最后的天线高。（4）在实际布网时遵循以下原则：①GPS网一般应采用独立观测边构成闭合图形，如三角形、多边形或附合线路，以增加检核条件，提高网的可靠性。第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页②GPS网作为测量控制网，其相邻点检基线向量的精度，应分布均匀。③GPS网点应尽量与原有地面控制点相结合。重合点一般不少于3个（不足时应联测），且在网中分布均匀，以可靠地确定GPS网与地面之间的转换参数。④为了便于GPS的测量观测和水准联测，减少多路径影响，GPS网点一般应设在视野开阔和交通便利的地方。（4）GPS网作业基本技术规定级别项目ABCDE卫星高度角（1°）≥10≥15≥15≥15≥15有效观测卫星总数≥12≥9≥6≥4≥3时段中任一颗卫星有效观测时间≥30min≥30min≥20min≥15min≥15min观测时段数≥8≥6≥2≥2≥2时段长度≥180≥120≥90≥60≥6数据采样间隔15～1615～6015～6015～6015～60PDOP值≤4≤6≤8≤10≤10（5）作业原则与要求GPS外业工作一方面，要有较多的多余观测，以提高观测成果的精度和可靠性，另一方面，还要考虑各待测点的点位精度的均匀分布性和各观测时段的独立性。因此，GPS外业工作的原则是：第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页①GPS网中各待测点的设站次数应相同；②优先测量点间距离较进的点，同时沿最短距离迁站；③应先联测相距较远的高等级已知点；④GP...
