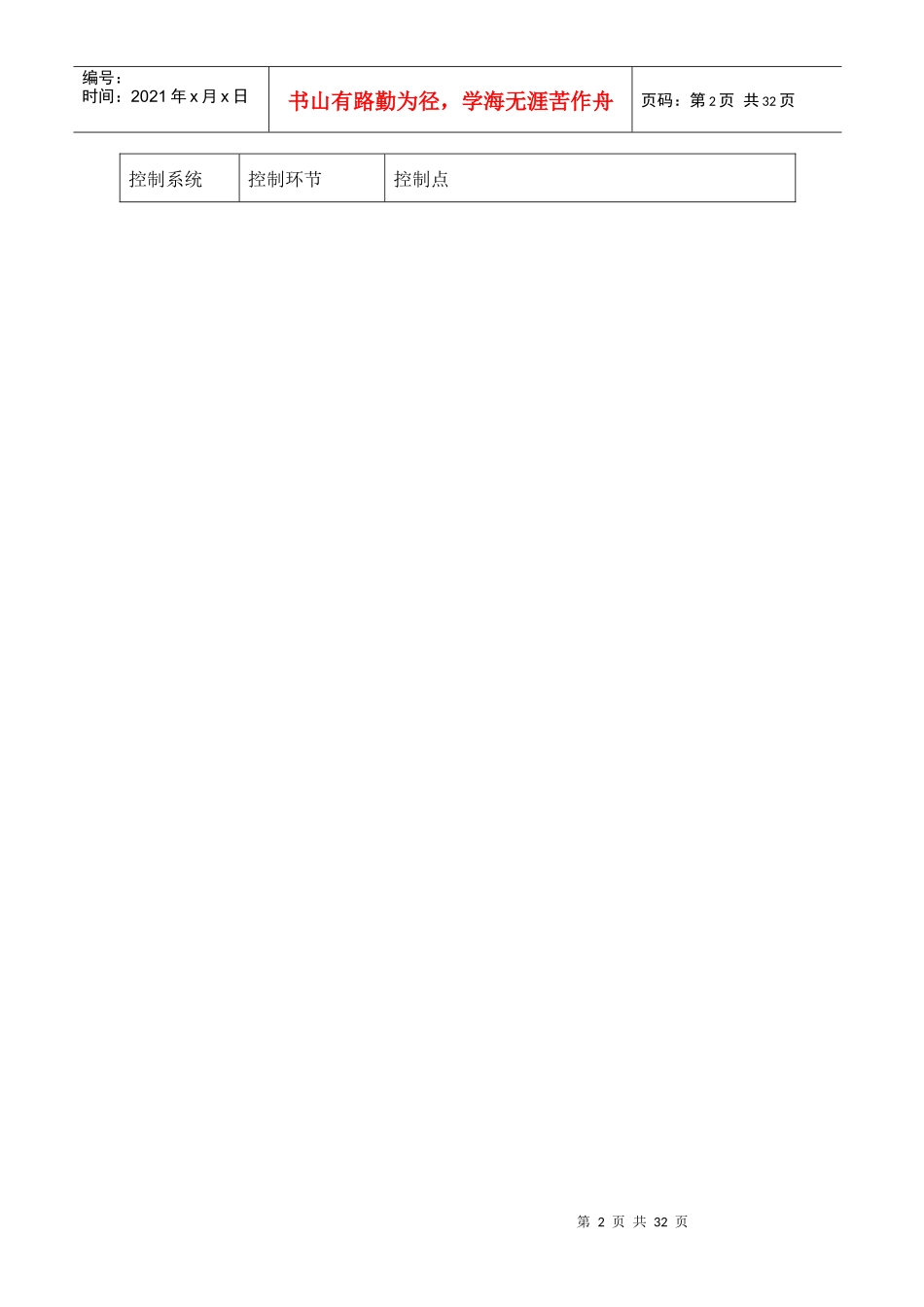

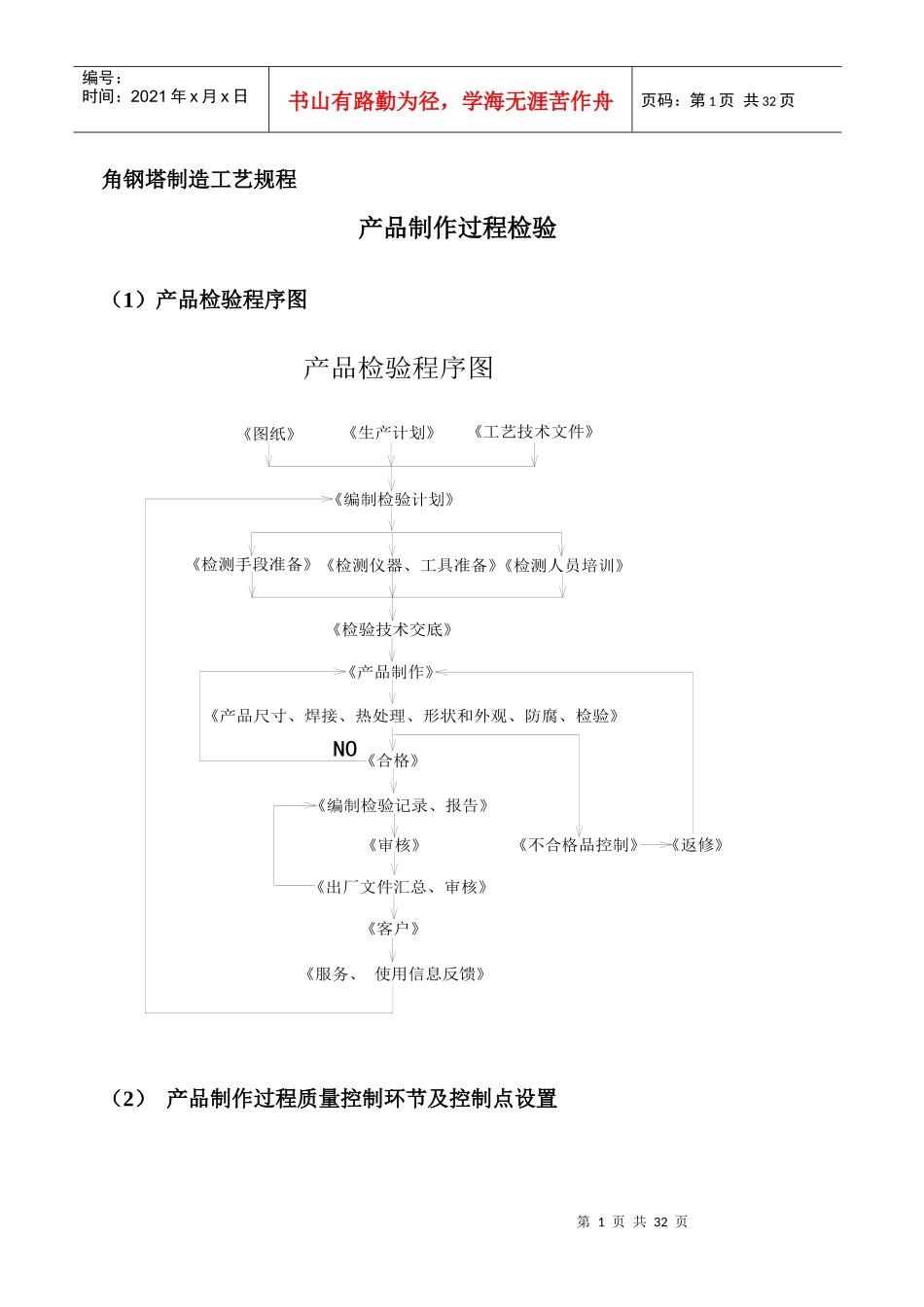

第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共32页角钢塔制造工艺规程产品制作过程检验（1）产品检验程序图（2）产品制作过程质量控制环节及控制点设置产品检验程序图《图纸》《生产计划》《工艺技术文件》《编制检验计划》《检测手段准备》《检测仪器、工具准备》《检测人员培训》《检验技术交底》《产品制作》《产品尺寸、焊接、热处理、形状和外观、防腐、检验》《合格》《编制检验记录、报告》《审核》《出厂文件汇总、审核》《客户》《服务、使用信息反馈》《不合格品控制》《返修》NO第2页共32页第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页控制系统控制环节控制点第3页共32页第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页材料控制系统1．采购订货1.采购文件审批2.合格供方的评审3.采购订货2．验收、复验、入库1.材料质量证明书审查2.实物检查3.复验4.材料代号编制及标记5.材料入库审查3．材料保管1.保管选题检查2.标记恢复确认4．材料代用1.材料代用审批5．材料发放1.实物复核2.材料代号标记及标记移植6．材料使用（标记、标记移植）1.附加检验2.使用前复核3.下料时标记移植确认焊接控制系统１．焊工管理1.培训2.考核3.持证上岗4.考绩档案２．焊接设备1.资源条件2.采购3.完好状态4.仪表检验３．焊材管理1.采购2.验收或复验3.保管4.烘焙5.发放回收４．焊接工艺评定1.焊性试验2.拟WPS3.试验4.PQR５．焊接工艺管理1.编制2.审核3.贯彻实施６．产品施焊管理1.环境2.工艺纪律3.施焊过程与检验（含外观质量、现场焊接控制）７．产品焊接试板1.试板制备2.试样检查８．焊接返修1.一、二返修2.超次返修审批工艺控制系统１．工艺准备1.施工图样的工艺性审图2.工艺方案的编审3.工艺文件的编审4.通用工艺规程及守则的编审5.材料工艺定额的编审２．工艺实施1.工艺纪律检查及监督2.工艺更改３．工艺设计1.工装设计任务书2.工装施工图绘制3.工装验证无损检测质量控制系统１．接受任务1.接受委托２．检测前准1.人员资格2.仪器校准状态3.检测工艺4.检测方第4页共32页第3页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共32页备案5.检测对象状态３．实施监测1.初探2.复探扩探４．签发报告1.编制报告2.审核3.批准５．分包控制1.评价2.协议3.资料审查检验质量控制系统１．检验准备１．检验人员授权２．检验工艺３．检验检测手段２．制造过程检验（工序检验）1.划线下料2.划线开孔3.标记移植4.组装5.焊接6.试装7.防腐8.不合格处理３．检验检测资料１．产品铭牌２．归档资料３．产品安全质量技术资料理化质量控制系统１．接受委托１．核实委托内容和实物试验验证２．验收试样２．试验设备１．人员资格２．仪器设备３．方法选择３．试验过程１．数据处理４．试验报告１．签发报告２．审核分包方提供的试验报告热处理控制系统１．热处理工艺编制１．热处理工艺编制２．热处理工艺修改２．热处理准备１．热处理设备和测量仪表２．测温点布置３．热处理过程１．热处理时间—温度记录曲线控制４．热处理报告１．热处理报告５．热处理分包质量控制１．分包方评价２．管理机构３．计量管理文件４．人员素质５．计量单位质量控制系统１．质量管理１．领导人职责２．管理机构３．计量管理文件４．人员素质５．计量单位计量控制系统１．计量器具配备１．计量器具配备２．计量检测３．量值溯源２．计量检定（校准）１．计量器具管理２．强制坚定３．非强制坚定４．标志管理５．不合格计量器具３．记录档案１．记录档案４．环境条件１．环境条件５．企业内部审定１．企业内部审定（3）、产品制作过程质量检查与验收方法第5页共32页第4页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共32页1、相贯线切口：相贯线切口的检测方案为在切割前先检测管件的椭圆度、直线度，且将管口的一端进行端铣。确定00基准线，将管的实际周长进行32等分，并分别在管的内壁、外壁上用划针划线、调检测控制点，且用样冲打点。切割后，用钢卷尺测量管...
