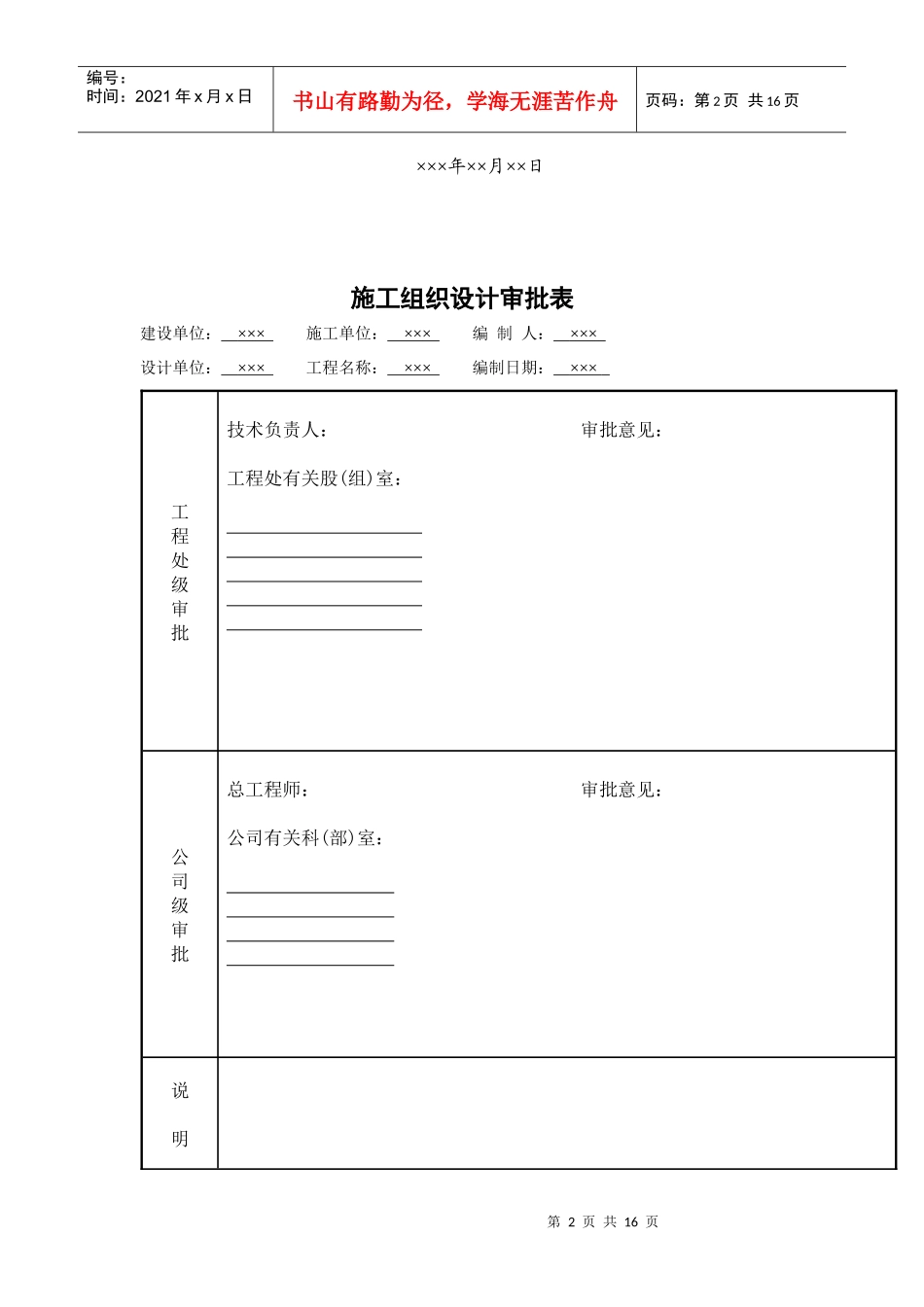

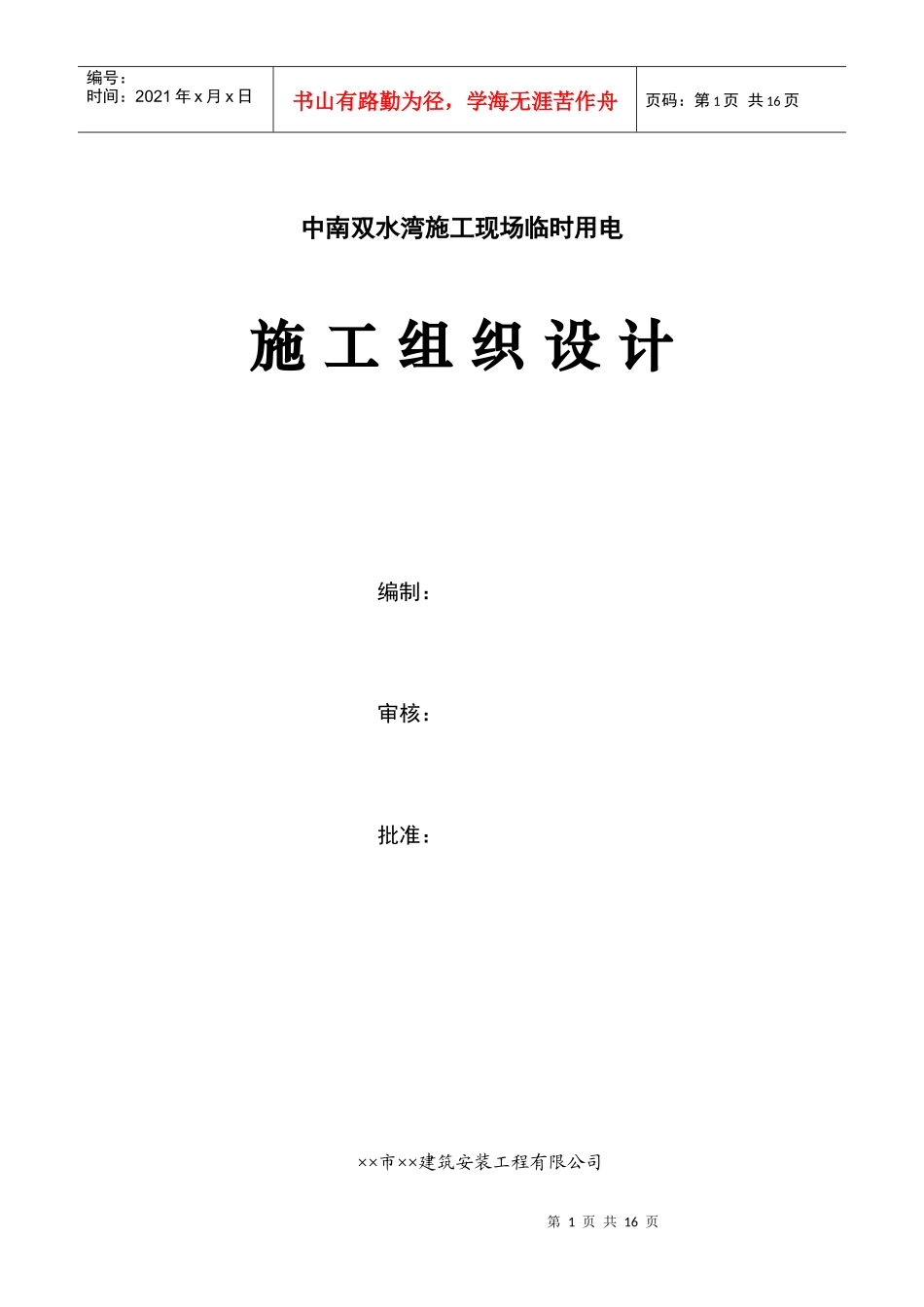

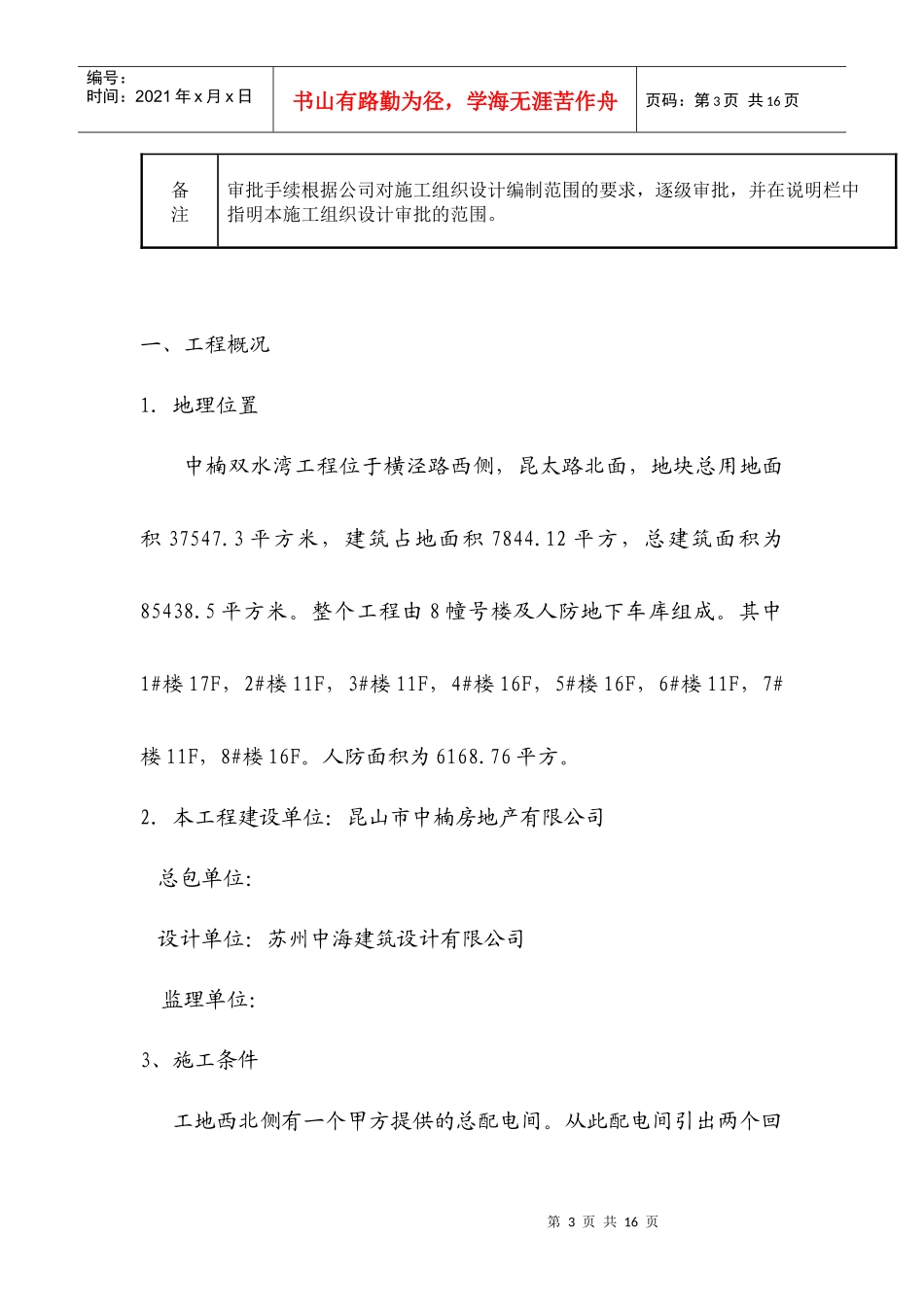

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页中南双水湾施工现场临时用电施工组织设计编制：审核：批准：××市××建筑安装工程有限公司第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页×××年××月××日施工组织设计审批表建设单位：×××施工单位：×××编制人：×××设计单位：×××工程名称：×××编制日期：×××工程处级审批技术负责人：审批意见：工程处有关股(组)室：公司级审批总工程师：审批意见：公司有关科(部)室：说明第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页备注审批手续根据公司对施工组织设计编制范围的要求，逐级审批，并在说明栏中指明本施工组织设计审批的范围。一、工程概况1.地理位置中楠双水湾工程位于横泾路西侧，昆太路北面，地块总用地面积37547.3平方米，建筑占地面积7844.12平方，总建筑面积为85438.5平方米。整个工程由8幢号楼及人防地下车库组成。其中1#楼17F，2#楼11F，3#楼11F，4#楼16F，5#楼16F，6#楼11F，7#楼11F，8#楼16F。人防面积为6168.76平方。2.本工程建设单位：昆山市中楠房地产有限公司总包单位：设计单位：苏州中海建筑设计有限公司监理单位：3、施工条件工地西北侧有一个甲方提供的总配电间。从此配电间引出两个回第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页路电线，一路供施工办公及工人生活用电，一路供施工现场生产用电。施工现场设置两个配电间，总配电间1供3#楼、4#楼、7#楼、8#楼及人防地下车库施工用电，总配电间2供1#楼、2#楼、5#楼、6#楼及人防地下车库施工用电。二、施工机械配置情况本工程按基础、主体、装饰三大部分分析，在主体施工阶段属用电高峰，根据主体施工阶段来计算现场总用电量，用电高峰阶段施工机械见下表1.主体施工阶段施工用电动机械设备配备序号设备名称规格(型号)数量(台)单机功率(KW)总功率(KW)1塔吊150502塔吊150503塔吊150504塔吊150505塔吊150506人货电梯8302407钢筋弯曲机2368钢筋切断机25.5119高压水泵2102010圆盘锯25.5119搅拌机23.5711砼振动器161.524∑P1cosφ第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页合计5692.主体施工阶段施工用电焊机及电焊装置设备序号设备名称规格型号数量(台)视在功率(KVA)总功率(KVA)等效功率(KW)备注1对焊机UN1—100220020088.62电焊机BX一3001617.5280124合计4802133.施工现场所需照明灯具1）室外照明序号灯具名称规格(KW)数量(盏)容量(KW)等效功率(KW)1镝灯3.582830.82碘钨灯1505055合计85.82）室内照明办公室、宿舍生活照明用电功率按55KW计算。4.施工现场食堂所需电加热设备序号名称规格(KW)数量(台)总功率(KW)1开水炉122242蒸饭箱12224合计48三、用电负荷计算采用需要系数法进行负荷计算，公式为第6页共16页第5页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共16页SSH=1.05--1.1(K1+K2∑P2+K3∑P3+K4∑P4+K5∑P5)由公式求得施工现场设备用电量后，即为施工现场所需供电总容量，即Sz≥SSH式中：Sz——施工现场供电所提供的总容量（KVA）SSH——施工现场用电设备所需总容量（KVA）∑P1——施工现场用电动机额定功率之和（KW）∑P2——施工现场用电焊机额定功率之和（KW）∑P3——施工现场室外照明容量之和（KW）∑P4——施工现场用室内照明容量之和（KW）∑P5——施工现场食堂用电容量之和（KW）1.05--1.10——容量损失系数η——电动机效率系数，平均为0.75--0.90，一般为0.85。K1——电动机同时使用系数，10台以内取0.7，11~30台取0.6，30台以上取0.5。K2——电焊机同时使用系数，3--10台取0.6，10台以上取0.5。cosφ——电动机平均功率因数，施工现场最高取0.75--0.78，一第7页共16页第6页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共16页般取0.65--0.75。根据此式得∑P1=569KW、∑P2=480KVA、∑P3=85.8KW、∑P4=48KW、...
