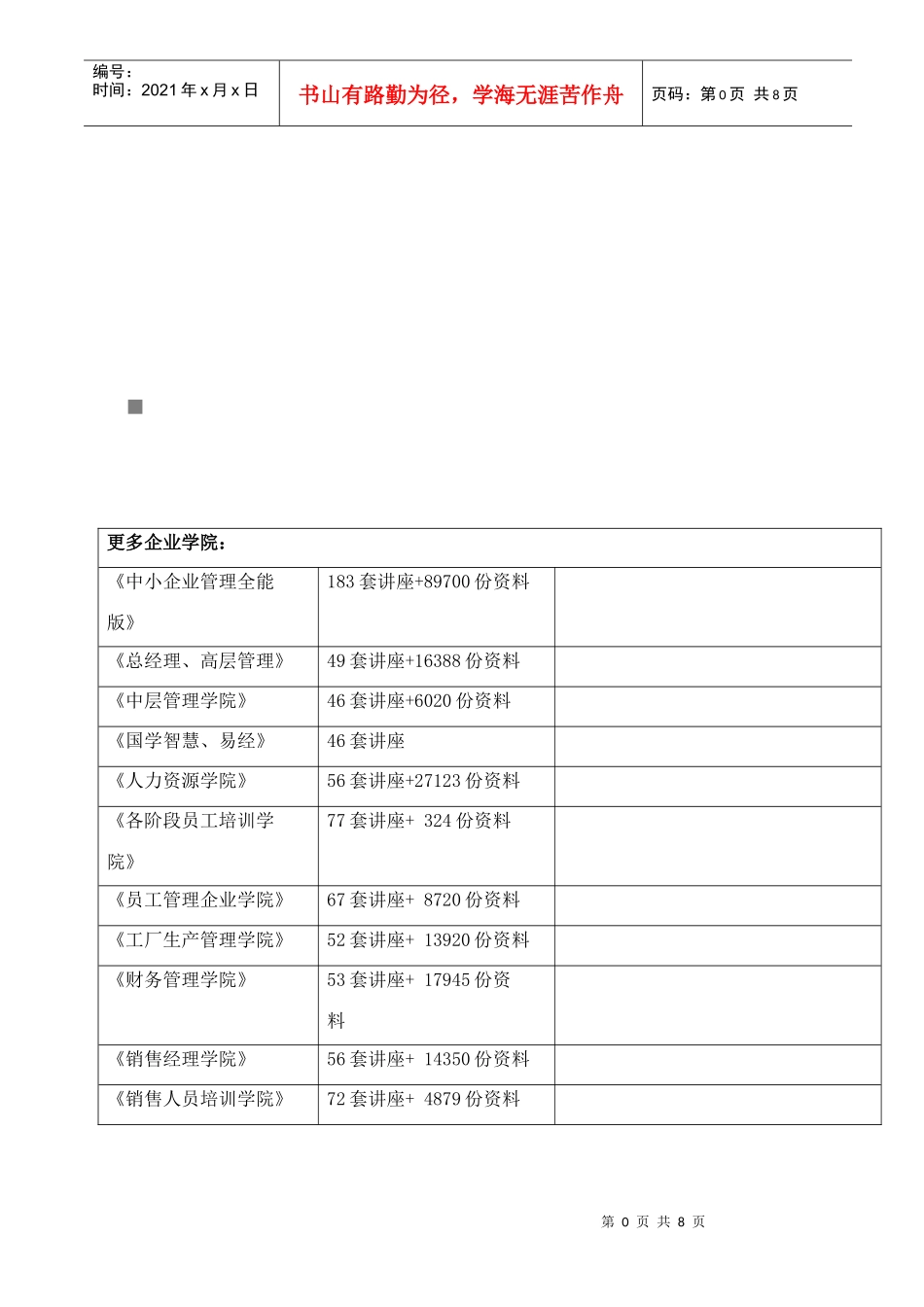

第0页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共8页更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料第1页共8页第0页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页GSM手机生产常用设备和测试系统讲解版本号:<1.1>作者:<姓名>郭翔guoxiang@chinakejian.net<电话>0755-26692595-8245<地址>深圳市蛇口工业六路科健大厦第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页培训目的：1、了解GSM手机测试的基本原理；2、能正确操作测试系统；3、了解和能正确操作软件下载和IMEI号下载系统；4、常用设备的使用；本培训目的在于提高生产线管理人员和操作人员对仪器和测试系统的了解，提高自身素质，帮助判断生产中不良是否与仪器相关。在此声明请非相关工程师（专业人员）不要擅自调节仪器，否则一切后果自负。重点、难点：1、校准的目的，校准和终测的关系；2、测试系统操作中的注意事项；3、软件下载和IMEI号下载系统操作中的注意事项；4、常用设备的使用；培训内容：前言：（20分钟）GSM手机生产基本流程SMT（软件下载）板测（BT）装配（软件升级）功能测试终测（FT）通话测试写IMEI号包装GSM标准基本内容GSM900DCS1800上行频段范围890MHZ~~915MHZ1710MHZ~~1785MHZ下行频段范围935MHZ~~960MHZ1805MHZ~~1880MHZ信道数1~~124，共124信道512~~885，共374信道信道带宽200KHZ功率级5~~19，共15级0~~15，共16级最大功率级第5级：33±2dBm第0级：30±2dBm频率（Freq）误差-90HZ<90HZ–180HZ<180HZ相位(Phase)误差Peak：<20º；RMS<5º比特（Bit）误码机站功率为-102dBm时BitError：<2%,ClassII接收电平（RXLevel）机站功率为-110dBm时RXLevel为0±4级，-85dBm时为25±4级，依次类推。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页一、通话测试位仪器的使用和基本调试方法（HP8922）(30分钟)1、HP8922仪器组成与键盘操作常用按键的说明：1、CELLCONFIG：设置基站参数。2、CELLCNTL：进入小区测试屏幕。3、RECALL：调用已保存的仪器设置文件。*SAVE：保存仪器的目前设置。4、ORGCALL：用于HP8922发起呼叫。5、ENDCALL：由HP89222结束本次呼叫。6、L1：可直接访问屏幕上该项目的快捷键。*ASSIGN：用来分配L1、L2键。7、L2：可直接访问屏幕上该项目的快捷键。*RELEASE：用来清出快捷键。8、SHIFT：复用键用来击活蓝字功能，（说明中*号功能）二、GSM手机测试系统的基本架构和基本原理（30分钟）1、校准(CalTest)又称为板测(BoardTest)、预测（PreTest）板测是用电脑软件控制无线通信测试仪、电源、手机等设备，对手机或PCB板进行各种操作，测试计算后通过数据线将数据写入手机，使手机各项参数达到软件中设置的标准值。在板测前应装好RF屏蔽盖。测试内容有：电池校准、AFC校准、AGC校准、APC校准、RSSI校准。所需硬件：PC1台GP-IB卡1块无线通信测试仪(Agilent8960或R&SCMU200)1台直流稳压电源1台模拟电池（可从系统接口供电则可以不用该电源）直流稳压电源1台模拟充电器屏蔽盒及板测工装夹具1台电平转换盒1个手机通信数据线1条第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页各种连接线测试SIM卡(可选)2、终测(FinalTest)终测是用电脑软件控制无线通信测试仪、电源、手机等设备，对手机进行各种操作，测试统计手机的各种参数是否在软件设定范围内。测试内容有：测量电池电压、建立呼叫、最大通话电流、接收机测试、发射机测试、信道切换、频段切换等。所需硬件：PC1台GP-...
