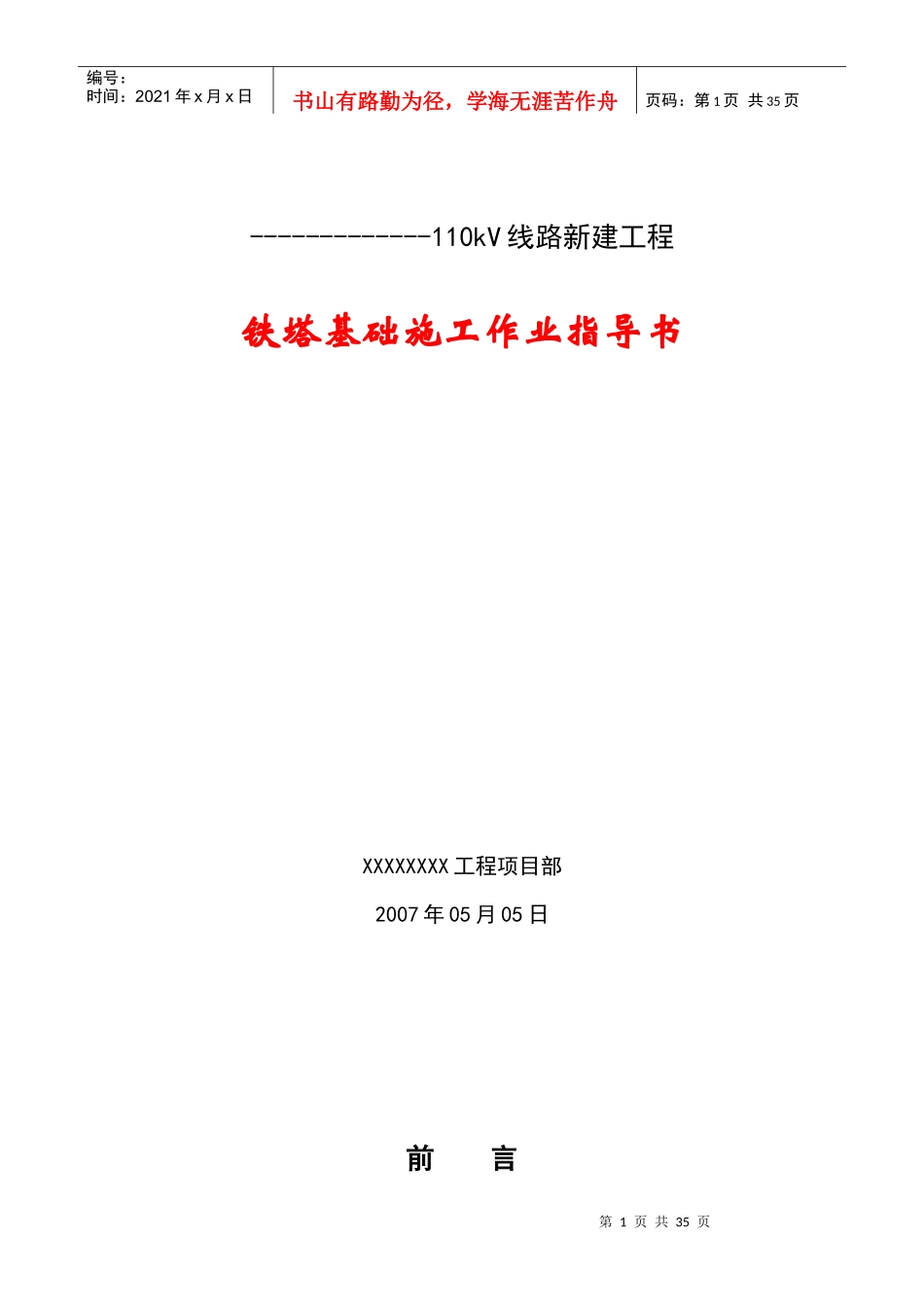

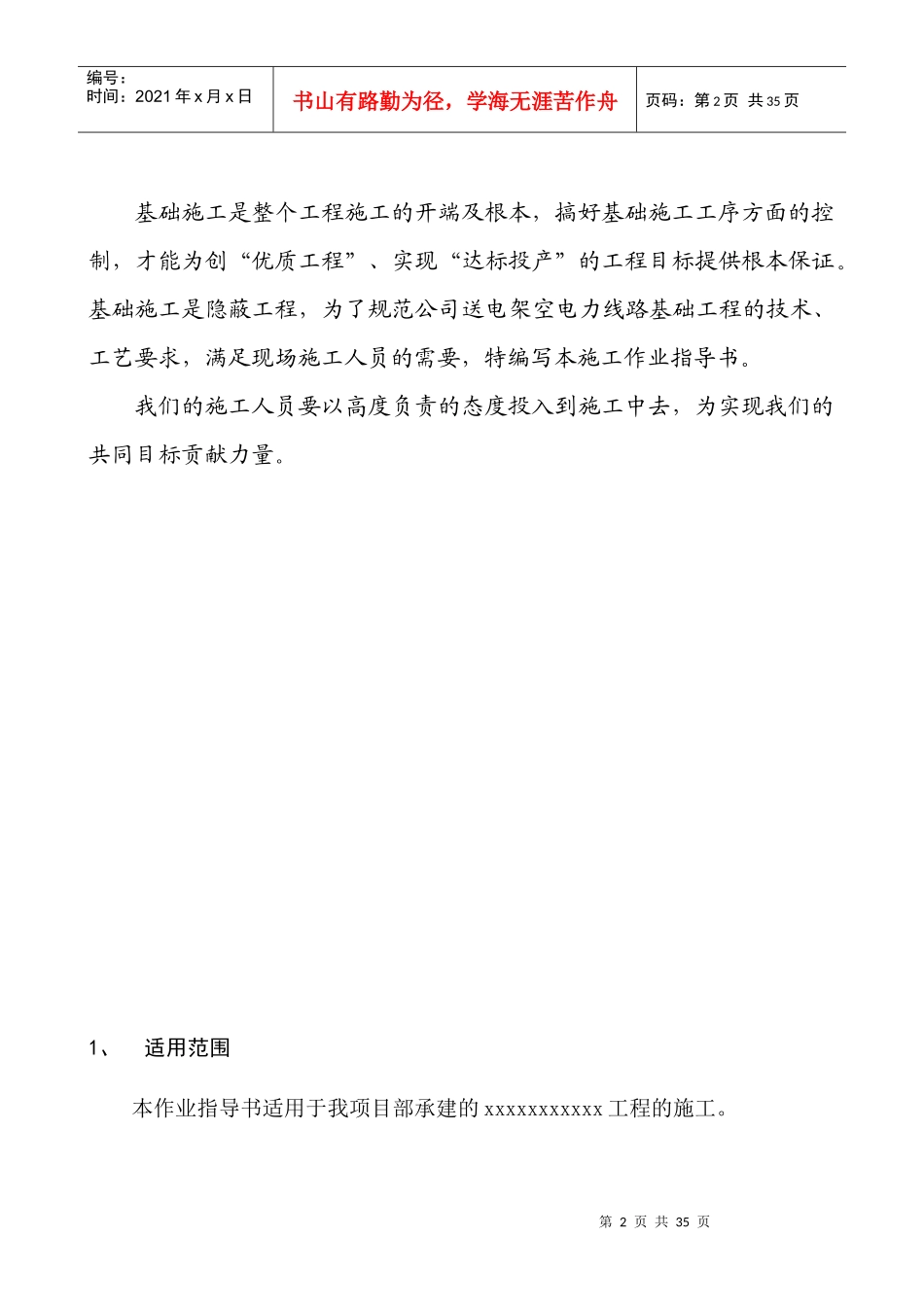

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页-------------110kV线路新建工程铁塔基础施工作业指导书铁塔基础施工作业指导书XXXXXXXX工程项目部2007年05月05日前言第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页基础施工是整个工程施工的开端及根本，搞好基础施工工序方面的控制，才能为创“优质工程”、实现“达标投产”的工程目标提供根本保证。基础施工是隐蔽工程，为了规范公司送电架空电力线路基础工程的技术、工艺要求，满足现场施工人员的需要，特编写本施工作业指导书。我们的施工人员要以高度负责的态度投入到施工中去，为实现我们的共同目标贡献力量。1、适用范围本作业指导书适用于我项目部承建的xxxxxxxxxxx工程的施工。第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页本工程的基础施工作业除应执行本作业指导书外，尚应符合设计图纸、国家电网公司、省电力公司及国家现行有关标准的规定。2、工程概况本工程从110kVxx变电站出线，至110kVxxx变电站（新建站），全线为自立式铁塔及铁塔基础，线路设计长度约13.534km。线路途经xxxx镇、xxx镇等八个村。沿线为丘陵、山地，大部分塔位处于山梁脊或斜坡上，地形高差较大，地质结构0.1—0.5m以下为：页岩、砂岩弱风化。3、施工依据：本工程设计图及设计变更通知书4、规范性引用文件《110kV—500kV架空送电线路施工及验收规范》GB50233—2005《电力建设安全工作规程第二部分：架空电力线路》DL5009.2—2004《110kV—500kV架空电力线路工程施工质量及评定规程》DL/T5168—2002《混凝土结构工程质量验收规范》GB50204-2002《混凝土质量控制标准》GB50164-1992《硅酸盐水泥、普通硅酸盐水泥》GB175-1999《混凝土强度检验评定标准》GBJ107-1987《钢筋焊接及验收规程》JGJ18-2003《普通混凝土碎石或卵石质量标准及检验方法》JGJ53-1992《普通混凝土用砂质量标准及检验方法》JGJ52-1992《混凝土拌合用水标准》JGJ63-1989第4页共35页第3页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共35页《普通混凝土配合比设计规程》JGJ55-2000一、设计说明110kVxx变电站（新建站）1、线路方向：本工程以110kVxx变电站至110kVxx口变电站为前进方向，塔位编号以此方向递增。塔位桩面向大号、左后为A腿、依次排列其于B、C、D三只塔腿（见右图所示）110kVxx变电站2、施工基面——铁塔基坑开挖深度应以施工基面为计算面，施工面如下图所示：（△h为定位高差、h为基坑开挖）0m△hh3、配置高低基础的基坑开挖深度施工基面计算面如下图所示：（△h1、△h2分别为高低基础定位高差；h1、h2分别为高低基础开挖深度）。使用高低基础的塔位，各腿应分别开挖水平台，并保证水平台内不被积水。CBAD第5页共35页第4页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共35页4、铁塔基础采用阶梯斜柱式现浇钢筋混凝土基础（C20级）。基础底板采用“坑壁”代替基础底板方式开挖，配置表中不允许爆破施工的基础需采用人工开挖。二、基础设计1、基础代号及配置：QZ（底板宽、基础高）——直线塔基础QJ（底板宽、基础高）——转角、终端塔基础。2、铁塔基础配置共12个型号，见下表：基础型号基/腿基础型号基/腿基础型号基/腿QZ1727QZ2040QJ2424QZ1829QJ2235QJ2428QZ2032QJ2239QJ2731QZ2036QJ2243QJ2941三、基础预偏设计对转角塔应采取预偏措施，其预偏基础抬高为：转角小于300时为5—7‰第6页共35页第5页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共35页倍基础根开值，转角大于300小于500时为8—10‰倍基础根开值，转角大于500时为10—15‰倍基础根开值，终端塔线路侧预偏基础抬高值一律3‰倍基础根开值。四个基础顶面应成斜面，且共在一个表斜面内，而不应使受压腿与受拔腿呈不等高水平面。四、铁塔基础配置及浇制1、杆塔明细表（一）（二）（三）072002S—X0202—01/02/032、基础配置表（一）（二）（三）072002S—X0501—03/04/0...
