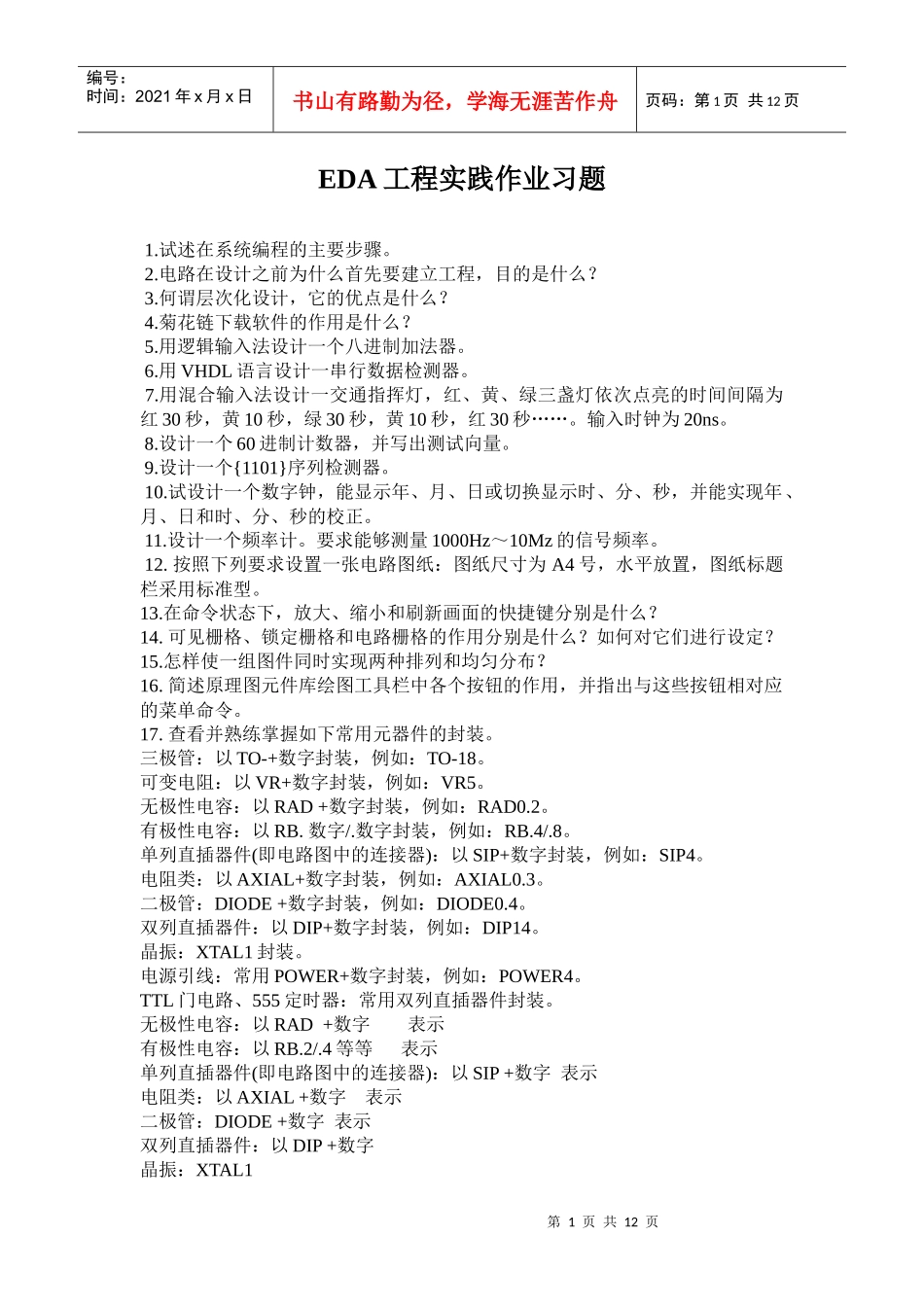

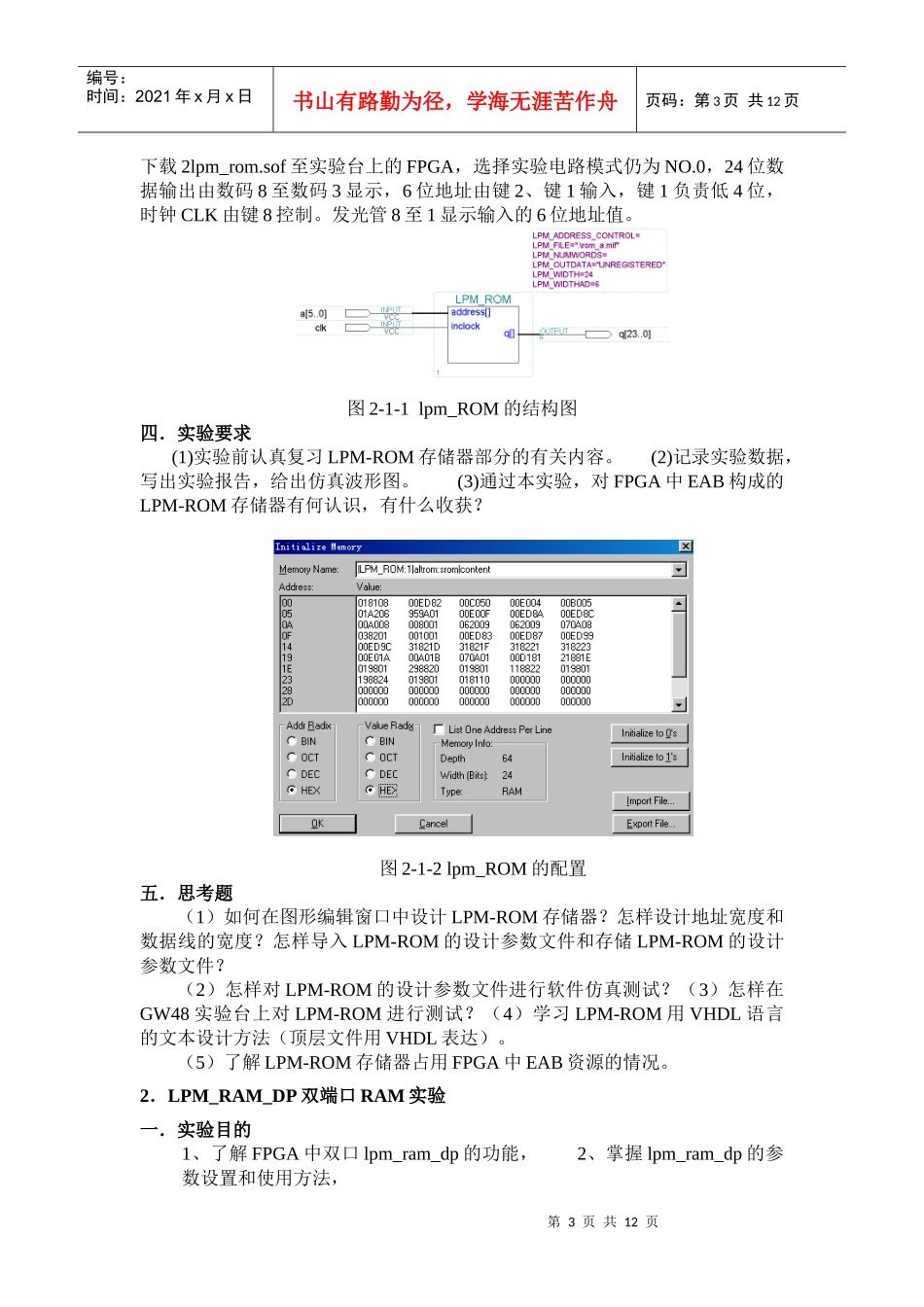

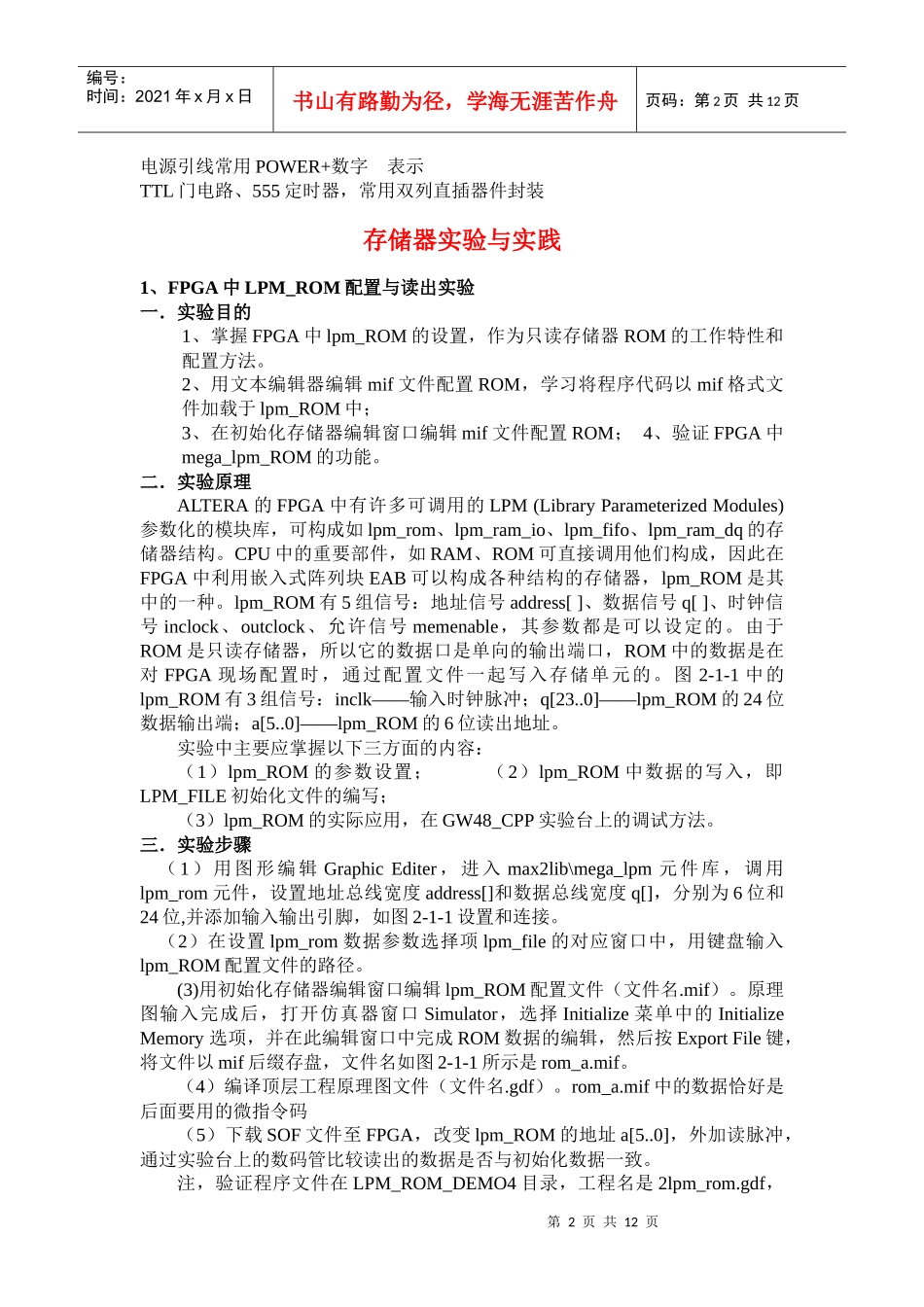

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页EDA工程实践作业习题1.试述在系统编程的主要步骤。2.电路在设计之前为什么首先要建立工程，目的是什么？3.何谓层次化设计，它的优点是什么？4.菊花链下载软件的作用是什么？5.用逻辑输入法设计一个八进制加法器。6.用VHDL语言设计一串行数据检测器。7.用混合输入法设计一交通指挥灯，红、黄、绿三盏灯依次点亮的时间间隔为红30秒，黄10秒，绿30秒，黄10秒，红30秒……。输入时钟为20ns。8.设计一个60进制计数器，并写出测试向量。9.设计一个{1101}序列检测器。10.试设计一个数字钟，能显示年、月、日或切换显示时、分、秒，并能实现年、月、日和时、分、秒的校正。11.设计一个频率计。要求能够测量1000Hz～10Mz的信号频率。12.按照下列要求设置一张电路图纸：图纸尺寸为A4号，水平放置，图纸标题栏采用标准型。13.在命令状态下，放大、缩小和刷新画面的快捷键分别是什么？14.可见栅格、锁定栅格和电路栅格的作用分别是什么？如何对它们进行设定？15.怎样使一组图件同时实现两种排列和均匀分布？16.简述原理图元件库绘图工具栏中各个按钮的作用，并指出与这些按钮相对应的菜单命令。17.查看并熟练掌握如下常用元器件的封装。三极管：以TO-+数字封装，例如：TO-18。可变电阻：以VR+数字封装，例如：VR5。无极性电容：以RAD+数字封装，例如：RAD0.2。有极性电容：以RB.数字/.数字封装，例如：RB.4/.8。单列直插器件(即电路图中的连接器)：以SIP+数字封装，例如：SIP4。电阻类：以AXIAL+数字封装，例如：AXIAL0.3。二极管：DIODE+数字封装，例如：DIODE0.4。双列直插器件：以DIP+数字封装，例如：DIP14。晶振：XTAL1封装。电源引线：常用POWER+数字封装，例如：POWER4。TTL门电路、555定时器：常用双列直插器件封装。无极性电容：以RAD+数字表示有极性电容：以RB.2/.4等等表示单列直插器件(即电路图中的连接器)：以SIP+数字表示电阻类：以AXIAL+数字表示二极管：DIODE+数字表示双列直插器件：以DIP+数字晶振：XTAL1第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页电源引线常用POWER+数字表示TTL门电路、555定时器，常用双列直插器件封装存储器实验与实践1、FPGA中LPM_ROM配置与读出实验一．实验目的1、掌握FPGA中lpm_ROM的设置，作为只读存储器ROM的工作特性和配置方法。2、用文本编辑器编辑mif文件配置ROM，学习将程序代码以mif格式文件加载于lpm_ROM中；3、在初始化存储器编辑窗口编辑mif文件配置ROM；4、验证FPGA中mega_lpm_ROM的功能。二．实验原理ALTERA的FPGA中有许多可调用的LPM(LibraryParameterizedModules)参数化的模块库，可构成如lpm_rom、lpm_ram_io、lpm_fifo、lpm_ram_dq的存储器结构。CPU中的重要部件，如RAM、ROM可直接调用他们构成，因此在FPGA中利用嵌入式阵列块EAB可以构成各种结构的存储器，lpm_ROM是其中的一种。lpm_ROM有5组信号：地址信号address[]、数据信号q[]、时钟信号inclock、outclock、允许信号memenable，其参数都是可以设定的。由于ROM是只读存储器，所以它的数据口是单向的输出端口，ROM中的数据是在对FPGA现场配置时，通过配置文件一起写入存储单元的。图2-1-1中的lpm_ROM有3组信号：inclk——输入时钟脉冲；q[23..0]——lpm_ROM的24位数据输出端；a[5..0]——lpm_ROM的6位读出地址。实验中主要应掌握以下三方面的内容：（1）lpm_ROM的参数设置；（2）lpm_ROM中数据的写入，即LPM_FILE初始化文件的编写；（3）lpm_ROM的实际应用，在GW48_CPP实验台上的调试方法。三．实验步骤（1）用图形编辑GraphicEditer，进入max2lib\mega_lpm元件库，调用lpm_rom元件，设置地址总线宽度address[]和数据总线宽度q[]，分别为6位和24位,并添加输入输出引脚，如图2-1-1设置和连接。（2）在设置lpm_rom数据参数选择项lpm_file的对应窗口中，用键盘输入lpm_ROM配置文件的路径。(3)用初始化存储器编辑窗口编辑lpm_ROM配置文件（文件名.mif）。原理图输入完成后，打开仿真器窗口Simulator，选择Initialize菜单中的InitializeMemor...
