污水处理厂机电设备及管道安装实施细则VIP免费

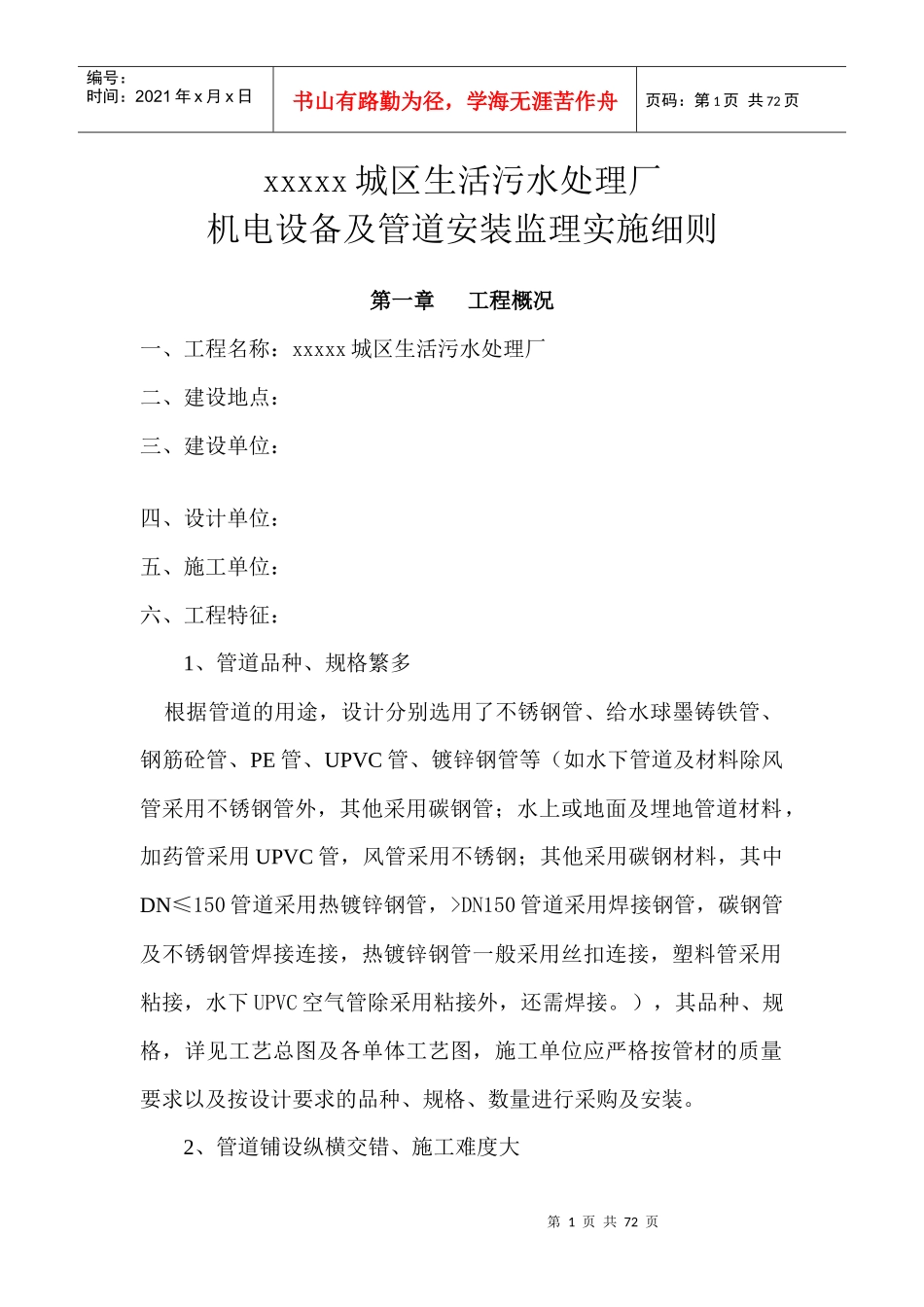

第1页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共72页xxxxx城区生活污水处理厂机电设备及管道安装监理实施细则第一章工程概况一、工程名称：xxxxx城区生活污水处理厂二、建设地点：三、建设单位：四、设计单位：五、施工单位：六、工程特征：1、管道品种、规格繁多根据管道的用途，设计分别选用了不锈钢管、给水球墨铸铁管、钢筋砼管、PE管、UPVC管、镀锌钢管等（如水下管道及材料除风管采用不锈钢管外，其他采用碳钢管；水上或地面及埋地管道材料，加药管采用UPVC管，风管采用不锈钢；其他采用碳钢材料，其中DN≤150管道采用热镀锌钢管，>DN150管道采用焊接钢管，碳钢管及不锈钢管焊接连接，热镀锌钢管一般采用丝扣连接，塑料管采用粘接，水下UPVC空气管除采用粘接外，还需焊接。），其品种、规格，详见工艺总图及各单体工艺图，施工单位应严格按管材的质量要求以及按设计要求的品种、规格、数量进行采购及安装。2、管道铺设纵横交错、施工难度大第2页共72页第1页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共72页厂内除了工艺管道（进水、排水、污水、污泥、加药、鼓风曝气等）外，还有消防、给水、雨水、污水等一般管道。厂区地坪以下的埋管纵横交错，施工中应根据审核批准的施工组织设计及施工计划，规定的施工程序、工艺程序、施工难点的处理方法，按设计图纸和施工规范的要求，有条不紊地组织施工。3、管道防腐工程由于埋地管道多，一旦出现问题，将增加修复的难度，有可能造成系统瘫痪，其中防腐工程施工质量的优劣将决定全寿命的使用期，故施工单位要高度重视。从施工人员素质、防腐材料质量、施工方法、成品保护等方面着手，一丝不苟地做好防腐工作。4、工艺设备专业性强本工程工艺设备多，专业性强，安装单位应在专业生产厂家的指导下进行安装，并积极配合厂方调试工作，充分发挥设备的性能，达到设计要求的生产能力。5、电气操作控制方式厂内参与工艺过程的所有用电设备，采用远程控制和就地控制两种控制方式，两种控制方式，设有远程和就地转换开关，当置于手动状态时，可在机旁就地手动操作，主要用于单机检修、调试。当置于自动状态时，可在PLC进行单元自动控制，也可在控制室进行远程控制。正常运行采用自动控制方式。第二章编制依据第3页共72页第2页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共72页一、工程合同文件1、建设单位与施工单位签订的施工合同；2、建设工程委托监理合同；二、设计文件1、工程施工图纸技术说明及设计交底、图纸会审纪要；2、设计修改和设计变更文件；3、审批通过的施工组织设计或方案；三、有关质量检验与控制的专门技术法规性文件1、《建设工程施工质量验收统一标准》GB50300—20012、《自动化仪表工程施工及验收规范》GB50093—20023、《城市污水处理厂工程质量验收规范》GB50334—20024、《建筑电气工程施工质量验收规范》GB50303—20025、《建筑给水排水及采暖工程施工质量验收规范》GB50242—20026、《现场设备，工业管道焊接工程施工及验收规范》GB50236—987、《机械设备安装工程施工验收规范》GB50231—988、《工业金属管道工程施工验收规范》GB50235—979、《给排水管道工程施工及验收规范》GB50268—200810、《起重机设备安装工程施工及验收规范》GB50278—9811、《压缩机，风机，泵安装工程施工验收规范》GB50275—9812、《建筑物电子信息系统防雷技术规范》GB50343—2004第4页共72页第3页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共72页第三章监理工作流程一、施工阶段质量控制流程不同意，提出审查意见承包单位修改审核签认不确认，要求承包单位重新组织确认不同意，承包单位更换分包单位同意签认审查施工组织设计（施工专项方案）报送施工组织设计（施工专项方案）报送现场项目管理机构的质量、技术管理体系和质量保证体系资料审查现场项目管理机构的质量、技术管理体系和质量保证体系资料报送分包单位资格报审表及其有关资质资料，总包对分包的管理制度审查分包单位资格报审表及其有关资...
