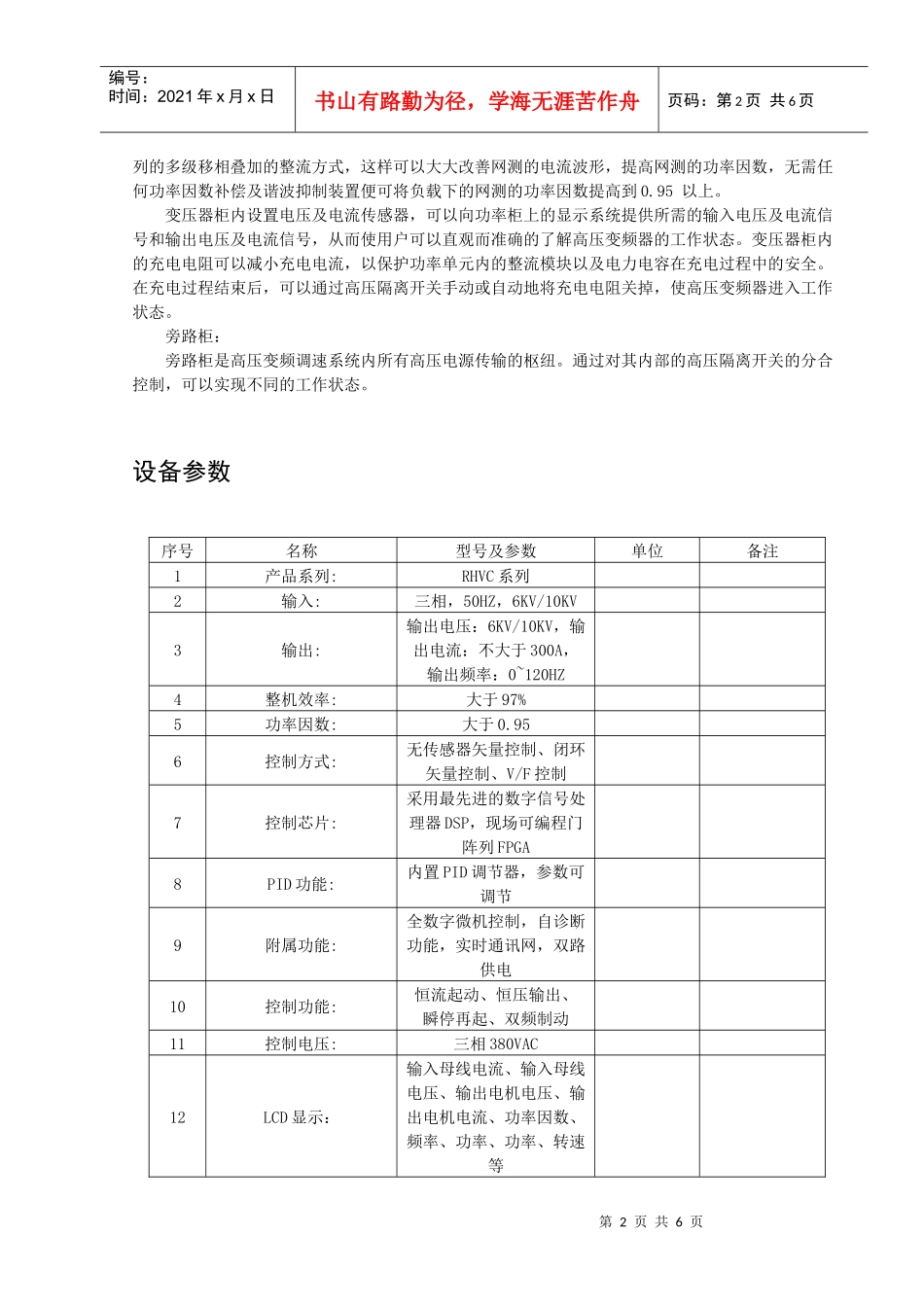

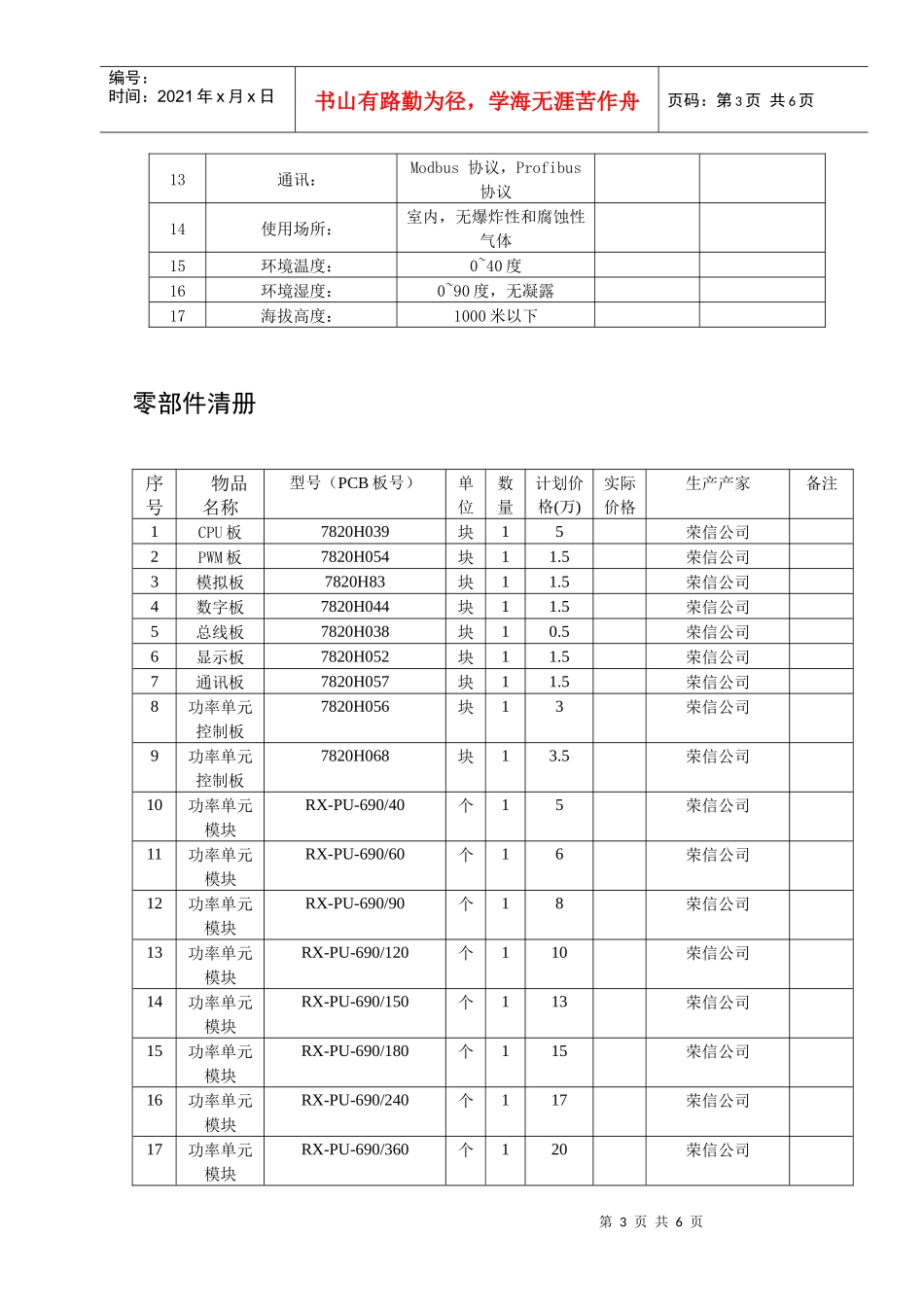

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页设备概述本设备由功率柜、移项变压器和旁路柜组成，其中高压变频器采用直接高压输入，直接高压输出（高-高）的方式，省去了输出升压变压器，输出电压是由多个功率单元相互叠加而形成的。功率柜：功率柜是高压变频器与其连接的设备的监控和控制，保证整个调速系统的安全可靠运行。功率柜是由控制机和功率单元单元组成。控制机是高压变频器的大脑，功率单元是主体。控制机控制机是一个全数字信号控制装置，内置总线板、CPU板、PWM板、数字板、模拟板、通讯板以及显示板。通过编程器将符合用户现场工况的控制程序下载至控制机后，控制机便可实现调速系统的开环或闭环控制、生成多电平的PWM控制波形、实现快速保护及网络通讯等控制功能。总线板主要功能为整个控制机的电源供给、各板数据传输及内、外部数据交换。CPU板、数字板、模拟板主要用于用户现场各种信号的处理,高压变频调速系统运行和故障的连锁。PWM板主要用于控制机与各功率单元板间的光纤通讯连接。通讯板主要用于高压变频器与外界的通讯连接，可以和用户现场灵活接口，满足用户的特殊要求。显示板上的显示屏提供友好的监控和操作界面，实时显示高压变频调速系统各组成部分的工作状态，使用户能够直观而准确的了解系统的工作情况。控制机与功率单元之间采用光纤信号传输技术，低压部分和高压部分完全可靠隔离，系统具有极高的应用安全性，完美的电磁兼容性，优良的运行可靠性。其中总线板的作用为：整个控制机的电源供给、各板数据传输及内外部数据交换。CPU主控板为控制机的核心，负责产生PWM波、进行信号处理等。上控制电后，面板上的数码管会显示相应的信息。若数码管无显示，则可能是单片机内没有烧写程序。PWM板的作用是通过信号调制处理产生所要求的PWM波形，并驱动光纤座T1528生成驱动功率单元板的光信号。板上的核心器件是FPGA模块，负责信号的调制处理。模拟板的作用是接受外界发出的模拟信号，锁存后送到主控板，并发送控制机发出的模拟信号。数字板的作用是接收外界发出的数字信号，锁存后送到主控板，并发送控制机发出的数字信号。通讯板的作用是为用户提供变频器的外界通讯接口。显示板能够实时显示变频器的工作状态，显示控制机各输出的模拟及数字量、变频器输入及输出的电压值和电流值、故障类型等。此板还能够接收并传递操作人员下达的命令，通过此板上的按键调节变频器的参数，为人机间信息的交换提供方便。功率单元功率单元是高压变频调速系统的主体部分，电源电压及频率的改变在这里完成。功率单元的前端与变压器连接，接收变压器供给功率单元的电源，由具有相同结构和功能的多个功率单元串接成星型连接的三相高压电源，以该电源作为高压电动机的输入电源。串接后的三相高压电源，通过控制机的控制，可以实现功率及电压的改变，从而实现对高压电动机的调速。变压器柜：变压器柜是高压变频调速系统的供电中心。变压器的原边接收网测的高压电源，经副边降压和移相后，向功率单元提供正常工作所需的电源。变压器柜是一台特殊结构的干式整流变压器，其原边通过旁路柜内的高压隔离开关与电网相连，而副边绕组则根据电压等级和变频功率单元的级数分为多组，与功率单元内的功率单元连接，为所有功率单元供电。变压器的多组副边绕组经过移相向功率单元供电后，可以构成几十到百余脉冲系第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页列的多级移相叠加的整流方式，这样可以大大改善网测的电流波形，提高网测的功率因数，无需任何功率因数补偿及谐波抑制装置便可将负载下的网测的功率因数提高到0.95以上。变压器柜内设置电压及电流传感器，可以向功率柜上的显示系统提供所需的输入电压及电流信号和输出电压及电流信号，从而使用户可以直观而准确的了解高压变频器的工作状态。变压器柜内的充电电阻可以减小充电电流，以保护功率单元内的整流模块以及电力电容在充电过程中的安全。在充电过程结束后，可以通过高压隔离开关手动或自动地将充电电阻关掉，使高压变频器进入工作状态。旁...
