基于PLC和变频器的物料搅拌控制系统设计YUANVIP免费

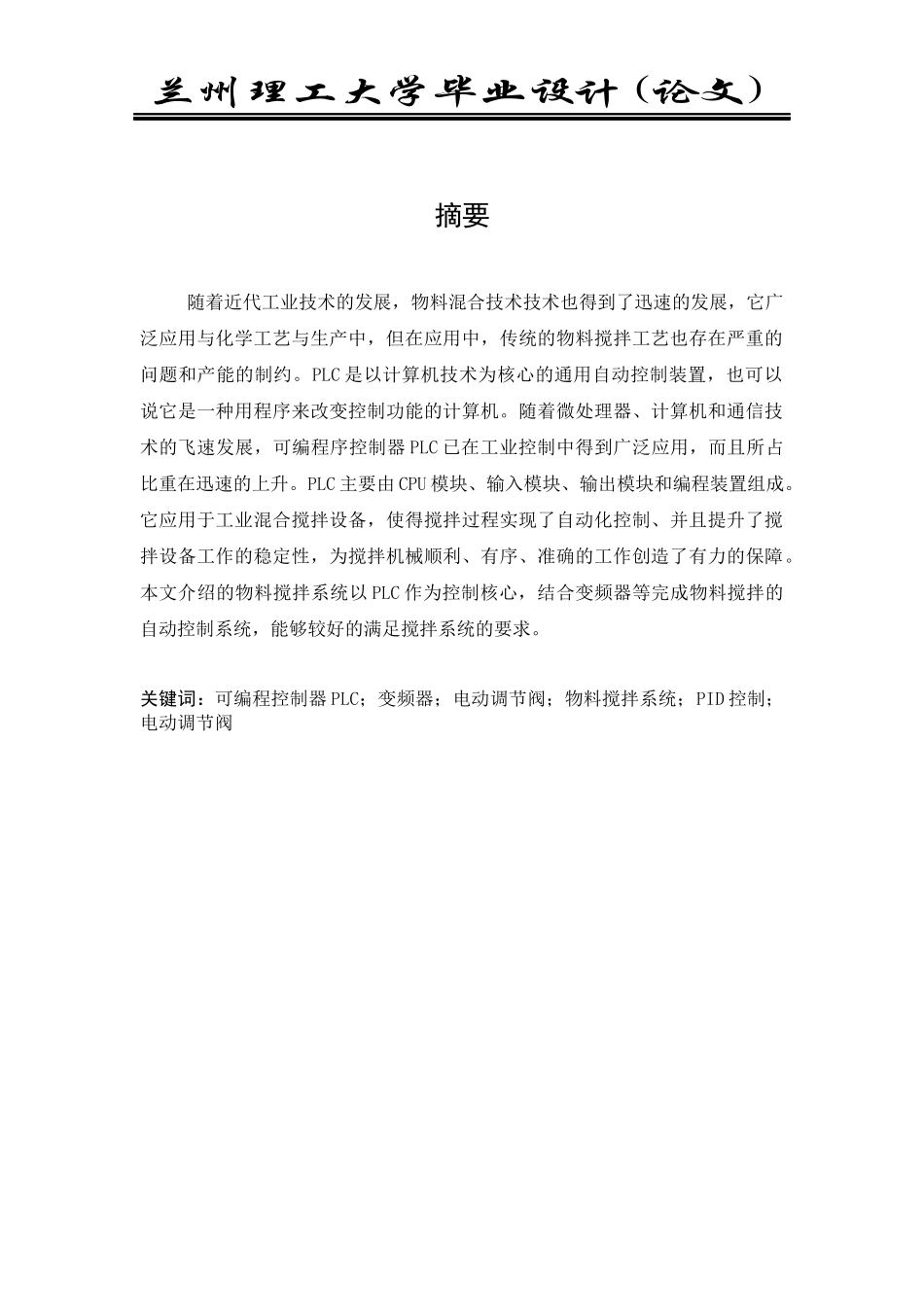

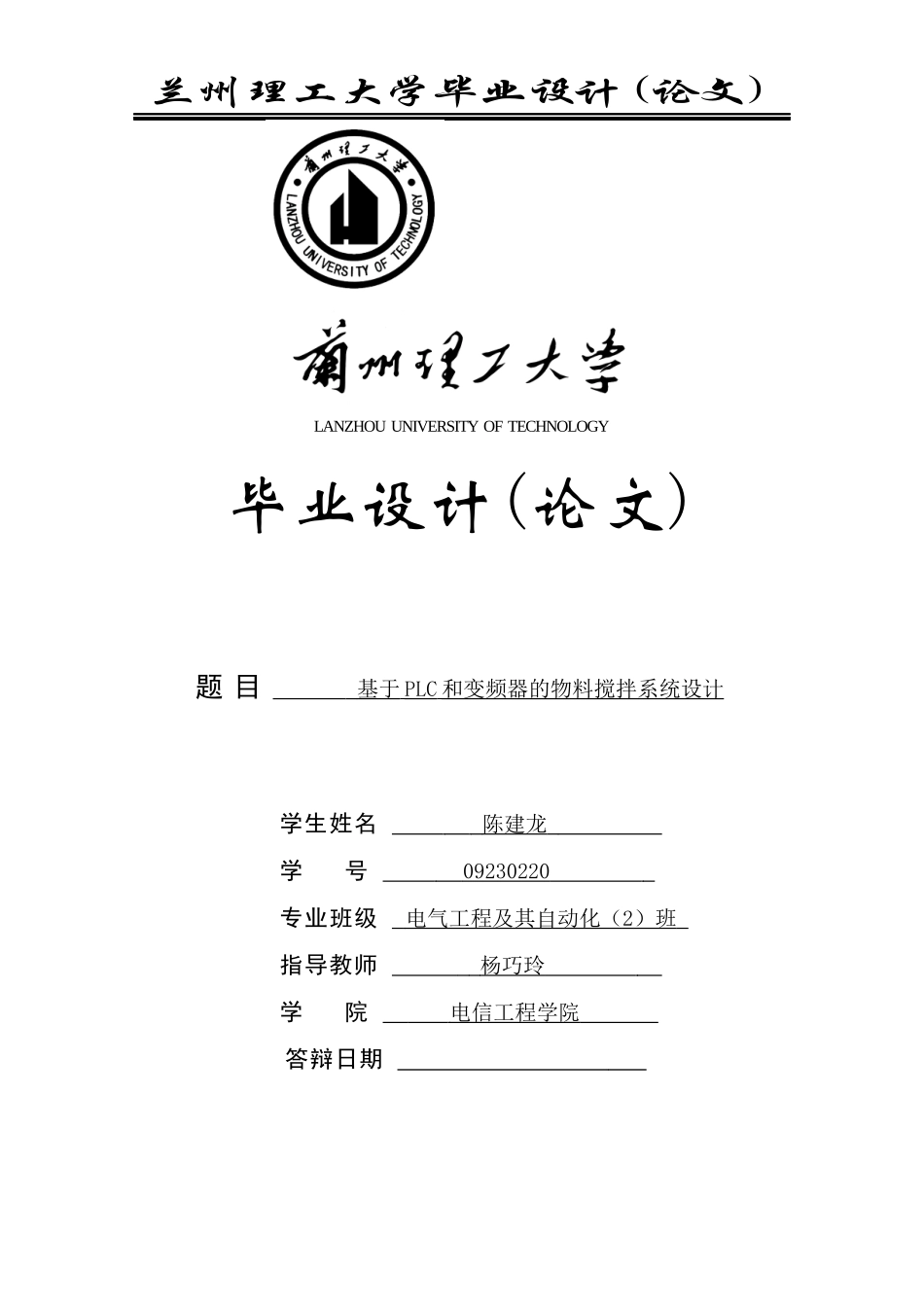

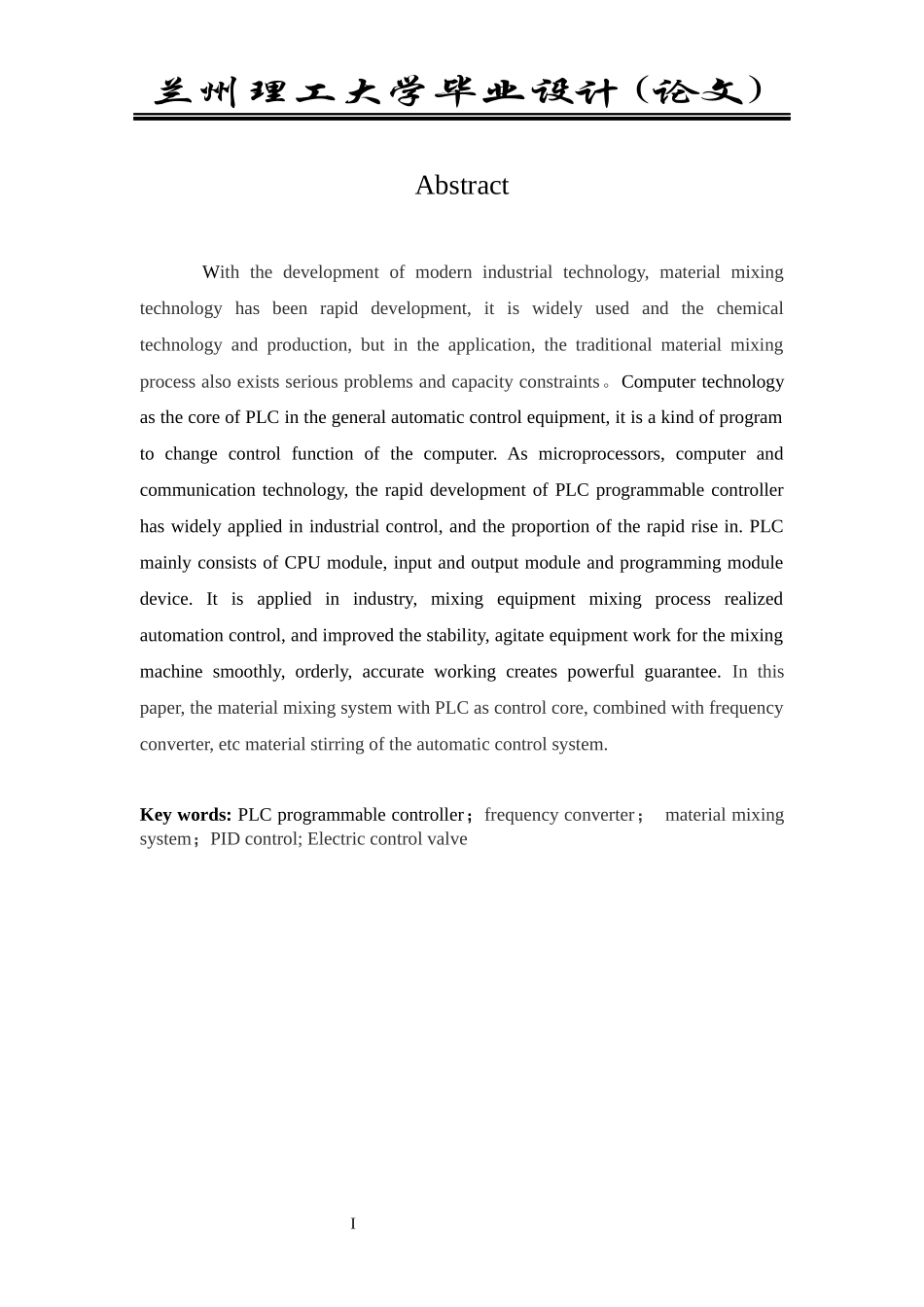

兰州理工大学毕业设计(论文)LANZHOUUNIVERSITYOFTECHNOLOGY毕业设计(论文)题目基于PLC和变频器的物料搅拌系统设计学生姓名陈建龙学号09230220专业班级电气工程及其自动化（2）班指导教师杨巧玲学院电信工程学院答辩日期兰州理工大学毕业设计(论文)摘要随着近代工业技术的发展，物料混合技术技术也得到了迅速的发展，它广泛应用与化学工艺与生产中，但在应用中，传统的物料搅拌工艺也存在严重的问题和产能的制约。PLC是以计算机技术为核心的通用自动控制装置，也可以说它是一种用程序来改变控制功能的计算机。随着微处理器、计算机和通信技术的飞速发展，可编程序控制器PLC已在工业控制中得到广泛应用，而且所占比重在迅速的上升。PLC主要由CPU模块、输入模块、输出模块和编程装置组成。它应用于工业混合搅拌设备，使得搅拌过程实现了自动化控制、并且提升了搅拌设备工作的稳定性，为搅拌机械顺利、有序、准确的工作创造了有力的保障。本文介绍的物料搅拌系统以PLC作为控制核心，结合变频器等完成物料搅拌的自动控制系统，能够较好的满足搅拌系统的要求。关键词：可编程控制器PLC；变频器；电动调节阀；物料搅拌系统；PID控制；电动调节阀I兰州理工大学毕业设计(论文)AbstractWiththedevelopmentofmodernindustrialtechnology,materialmixingtechnologyhasbeenrapiddevelopment,itiswidelyusedandthechemicaltechnologyandproduction,butintheapplication,thetraditionalmaterialmixingprocessalsoexistsseriousproblemsandcapacityconstraints。ComputertechnologyasthecoreofPLCinthegeneralautomaticcontrolequipment,itisakindofprogramtochangecontrolfunctionofthecomputer.Asmicroprocessors,computerandcommunicationtechnology,therapiddevelopmentofPLCprogrammablecontrollerhaswidelyappliedinindustrialcontrol,andtheproportionoftherapidrisein.PLCmainlyconsistsofCPUmodule,inputandoutputmoduleandprogrammingmoduledevice.Itisappliedinindustry,mixingequipmentmixingprocessrealizedautomationcontrol,andimprovedthestability,agitateequipmentworkforthemixingmachinesmoothly,orderly,accurateworkingcreatespowerfulguarantee.Inthispaper,thematerialmixingsystemwithPLCascontrolcore,combinedwithfrequencyconverter,etcmaterialstirringoftheautomaticcontrolsystem.Keywords:PLCprogrammablecontroller；frequencyconverter；materialmixingsystem；PIDcontrol;ElectriccontrolvalveIII兰州理工大学毕业设计(论文)目录第一章绪论11.1引言11.2传统的物料混合设备的控制存在的问题11.3物料设备的发展趋势用PLC来代替传统物料混合设备控制21.4引入PLC来实现其物料混合设备的控制功能3第二章总体方案设计42.1总体方案论证42.2系统方案的设计思想62.3、系统设计6第三章硬件设计103.1硬件系统构成原理103.2硬件系统器件选型113.3、硬件系统设计223.4、系统安全性，可靠性、实用性设计31第四章程序设计394.1PLC编程语言394.2设计程序的流程图404.3程序梯形图414.4程序设计语句494.5人机界面设计52第五章系统调试555.1系统模拟调试555.2系统联机调试57第六章总结586.1、本设计的功能和优点586.2、本次设计的心得体会IIIII兰州理工大学毕业设计(论文)58结论60致谢61参考文献62外文文献63第0页共94页III编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共94页第一章绪论搅拌作为工艺过程的基础操作单元，广泛应用于石油、化工、医药、食品、油漆、涂料等许多行业。但是，由于这些行业中所用到的材料，多为易燃易爆、有毒有腐蚀性的介质,以致于现场工作环境十分恶劣，不适合人工现场操作，另外生产要求该系统要具有混合精确、控制可靠、工作效率高等特点，这也是人工操作和半自动化控制所难以实现的。基于PLC可靠性高、抗干扰能力强、系统的设计和建造工作量小、维护方便、容易改造的特点，设计以PLC作为控制核心，结合变频器等完成物料搅拌的自动控制系统。1.1引言作为一种面向工业生产应用型技术，PLC与CAD/CAM、NC技术并成为现代工业的三...
