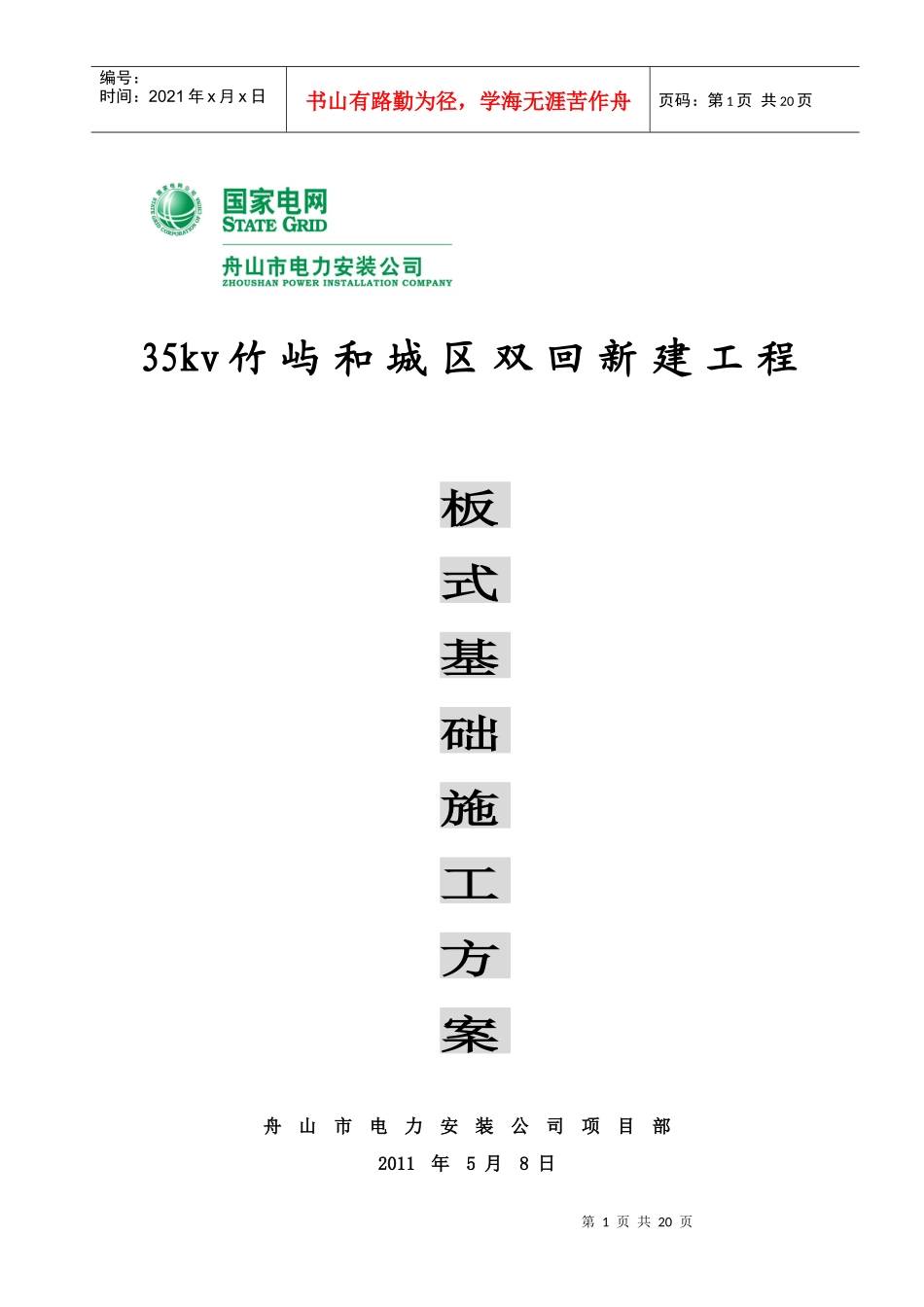

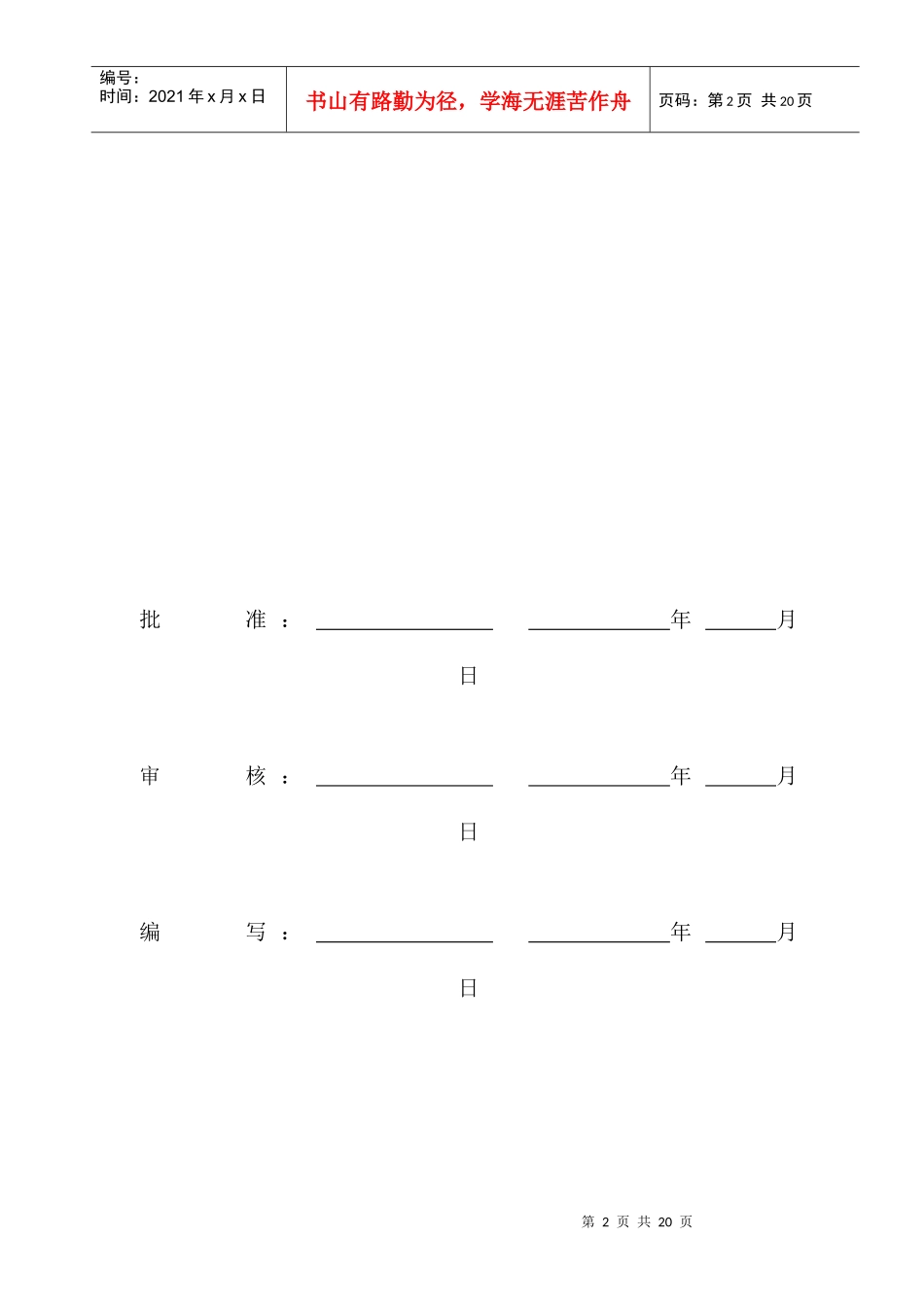

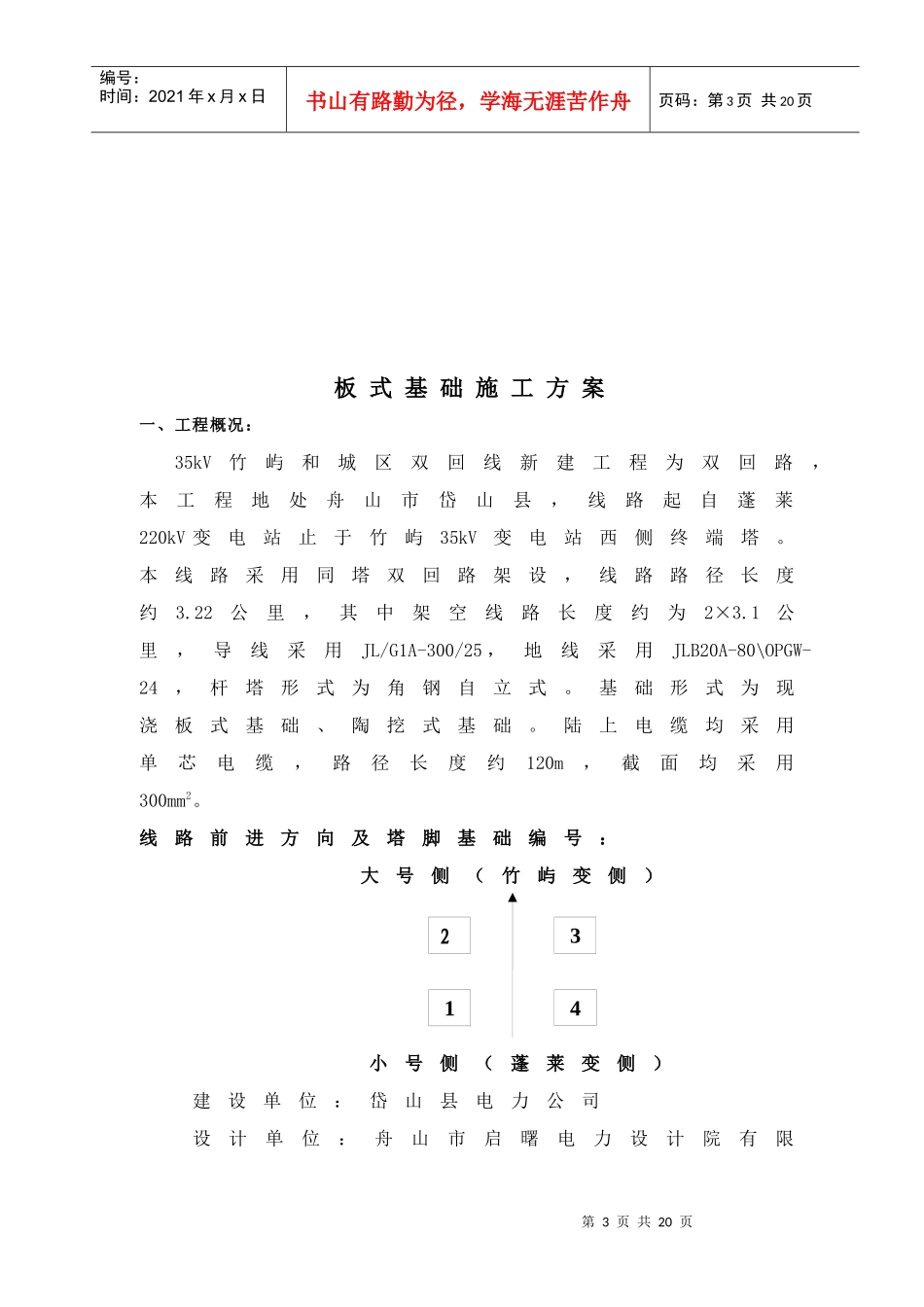

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页35kv竹屿和城区双回新建工程板式基础施工方案舟山市电力安装公司项目部2011年5月8日第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页批准：年月日审核：年月日编写：年月日第3页共20页第2页共20页2143编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页板式基础施工方案一、工程概况：35kV竹屿和城区双回线新建工程为双回路，本工程地处舟山市岱山县，线路起自蓬莱220kV变电站止于竹屿35kV变电站西侧终端塔。本线路采用同塔双回路架设，线路路径长度约3.22公里，其中架空线路长度约为2×3.1公里，导线采用JL/G1A-300/25，地线采用JLB20A-80\OPGW-24，杆塔形式为角钢自立式。基础形式为现浇板式基础、陶挖式基础。陆上电缆均采用单芯电缆，路径长度约120m，截面均采用300mm2。线路前进方向及塔脚基础编号：大号侧（竹屿变侧）小号侧（蓬莱变侧）建设单位：岱山县电力公司设计单位：舟山市启曙电力设计院有限第4页共20页第3页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共20页公司施工单位：舟山市电力安装公司监理单位：浙江电力建设监理有限公司舟山分公司二、基础施工一般要求1、基础施工必须严格按照施工图纸、《110～500kV架空电力线路施工及验收规范》、《基础施工工艺标准》。2、基础在施工前，应根据塔位实际地形放样，校核铁塔长短腿的配置和基础的自然边坡保护距离，若发现与施工图不符，应及时通知项目部或监理。接腿基面的降基以降到各腿基础外露100～300mm为原则，不得多降或少降。除施工图注明外，板式基础的露头在平地中为0.5米，在山丘为0.3米，但根据地形的实际情况在保证基础的边坡控制埋深条件下可做适当调整。YB型岩石嵌固基础在原状土的露头一般为0.1米，最大不得超过0.4米，并保证基础的边坡控制埋深嵌固在岩石中。3、基础施工工作面土石方开挖时，应严格控制开挖范围，尽可能少挖土方，一个塔腿为一个工作面，对于岩石嵌固基础，工作面开挖尺寸略大于基础主柱即可。上山坡边坡一次按规定放足，避免立塔后进行二次放坡，影响铁塔安全。4、山区板式基础施工不允许放大炮，YB型岩石嵌固基础的成孔采取分层定向爆破和人工开挖相结合的方式，严禁放大炮以免破坏岩石结构，影响安全。严禁向塔位下山坡方向倾倒弃土，应将弃土运到塔基范围以外堆放，防止弃土毁坏塔位下山坡方向的自然地形、地貌和植被，影响水土保持，甚至危及塔基稳定。5、在浇制基础前，应核对并确保基础的底板全部着落在设计要求的岩土层上，若发现地质情况与设计不符，尤其YB型岩石嵌固基础成孔时，应核对覆盖层厚度与岩土等地质情况，若发现与设计不符，应及时与技术人员联系，以便及时采取措施。若板式基础持力层有泥炭土则必须换土，换土时采用2、4、6级配的石子掺砂子，间隔500mm分层夯实，避免因换土产生的基础沉降。6、若杆塔的四只基础埋深不一致时，应先施工较深的基础，相邻基础之间间隔较小时，施工应采取可靠的分隔措施。第5页共20页第4页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共20页7、位于山区的塔位，基础底板的边缘至设计埋深起始线与自然山坡交点的水平距离不小于二分之一的基础设计埋深值。若自然边坡不能满足设计要求时，应该及时通知设计人员调整施工方案。若要砌护坡，需经过监理、设计同意。基础有施工基面时，应放足内边坡坡度，岩石不少于1：0.35，砂岩不小于1：0.5，土壤不小于1：1。8、在塔位上方要设分水沟，分水沟的长度要超出塔基范围。分水沟开挖要求：下口宽0.5米，沟深0.3米，表面用8cm的C10混凝土砌平。9、基础碎石垫层厚度为200mm厚，并用M5级水泥砂浆找平，垫层应清洁平整。山上基础视土质而定，岩石及砂岩可取消碎石垫层。10、基础回填土必须严格按施工规范要求进行分层夯实，严禁用大石块直接回填，山上的塔位应尽量恢复原有的自然地形，平地的塔位堆筑防沉土，但塔腿不得埋入土中。11、基础工程是一项隐蔽工程，其中：①基...
