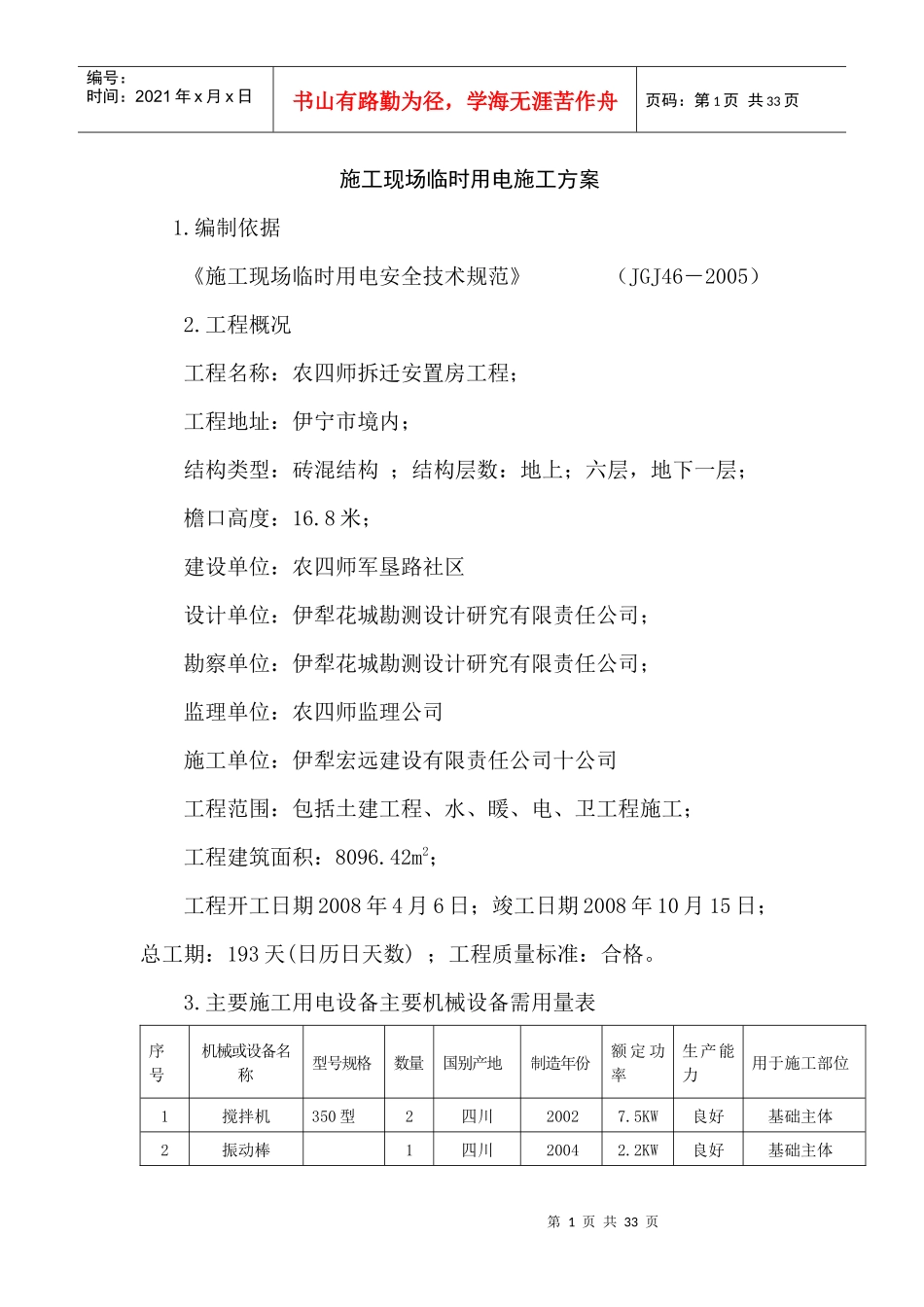

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页施工现场临时用电施工方案1.编制依据《施工现场临时用电安全技术规范》（JGJ46－2005）2.工程概况工程名称：农四师拆迁安置房工程；工程地址：伊宁市境内；结构类型：砖混结构；结构层数：地上；六层，地下一层；檐口高度：16.8米；建设单位：农四师军垦路社区设计单位：伊犁花城勘测设计研究有限责任公司；勘察单位：伊犁花城勘测设计研究有限责任公司；监理单位：农四师监理公司施工单位：伊犁宏远建设有限责任公司十公司工程范围：包括土建工程、水、暖、电、卫工程施工；工程建筑面积：8096.42m2；工程开工日期2008年4月6日；竣工日期2008年10月15日；总工期：193天(日历日天数)；工程质量标准：合格。3.主要施工用电设备主要机械设备需用量表序号机械或设备名称型号规格数量国别产地制造年份额定功率生产能力用于施工部位1搅拌机350型2四川20027.5KW良好基础主体2振动棒1四川20042.2KW良好基础主体第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页3电焊机BX-3001四川20012KW良好基础主体4电锯D-401山东20033KW良好基础主体5电刨MB506B1山东20033KW良好基础主体6卷扬机JQ-1142新疆20027.5KW良好基础主体7弯曲机1新疆20035KW良好基础主体8切断机1新疆20045KW良好基础主体9蛙式打夯机1甘肃20033KW良好土方10潜水泵H30M1上海20041.5KW良好基础主体11平板振动器1四川19982.2KW良好基础主体12切割机YC-CM1新疆20032KW良好基础主体13塔吊QTZ3151山东200422．5KW良好基础主体14碘钨灯520061KW良好基础主体4．防雷接地的设计由于现场塔吊高出楼的主体结构，在雨季时会有落雷的可能，所以现场塔吊要做接地。以防雷电的打击，接地体的做法按规范做，接地电阻不大于4Ω。5.（1）施工现场用电总容量施工现场所用全部动力设备的总共率为：P=103.9KW此工地主要设备为塔吊，它工作是满载运行，需要系数K应该择用大一些，故用K=0.7，COSδ=0.75，这样，动力电容量为：P=K×P/COSδ=0.7×103.9/0.75=96.9KVA再加10%的照明用电，施工用电总容量为：P=1.1×96.9=106.6KVA第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页当地电压满足要求，施工动力用电需三相380V电源。照明需单相220V电源。变压器由甲方提供，经检验变压器满足施工现场用电按施工规范要求及本工程的需要，全工地所用动力机具设备或其它电工工具，照明设备：P1=103.9KW(电动机用电总量)P2＝5KW（室内照明）P3＝5KW（室外照明）由建筑手册查得：K1=0.7COSФ=0.75K2=0.6K3=0.8K4=1.0I线＝1000P/√3·U线·COSδ=（K1ΣP1/COSФ+K2ΣP2+K3ΣP3+）/√3·U线·COSδ=（0.7×103.9/0.75+0.8×5+1×5）×1000/√3×380×0.75=214.5A经计算I线=235.9A是在施工现场所有用电设备同时工作状态下，但实际施工现场用电设备间断工作，因此加以调整I线=214.5×0.8=171.6A故选用电缆主芯线截面为25mm2。满足施工现场需电要求。因考虑到在施工中，现场的用电设备不是同时工作，施工用电取96KW，埋地引入施工现场，从变压器到配电柜采用25mm2的五星电缆。总配电柜内设四个回路，具体布设如下：一号分箱第4页共33页第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页所接设备包括：卷扬机两台、切割机、切断机、弯曲机、电锯、电刨各一台。P=33KW其中：U线-电压=380(V)=0.38(KV)COSδ=0.75I线＝P/√3·U线·COSδ=33/√3×0.38×0.75=66.8A故分箱到总箱采用电缆主芯线截面为16mm2二号分箱所接设备包括：搅拌机两台、塔吊一台。P=60KW其中：U线-电压=380(V)=0.38(KV)COSδ=0.75I线＝P/√3·U线·COSδ=60/√3×0.38×0.75=121.5A故分箱到总箱采用电缆主芯线截面为25mm2三号分箱所接设备包括：振动棒、平板震动器、电焊机、水泵、打夯机各一台。P=10.7KW其中：U线-电压=380(V)=0.38(KV)COSδ=0.75I线＝P/√3·U线·COSδ=10.7/√3×0.38×0.75=21.6A故分箱到总箱采用电缆主芯线截面为10mm2四号分箱其中：U线-电压=380(V)=0.38(K...
