11-第九章安装工程施工方案及施工工艺(DOC9页)VIP免费

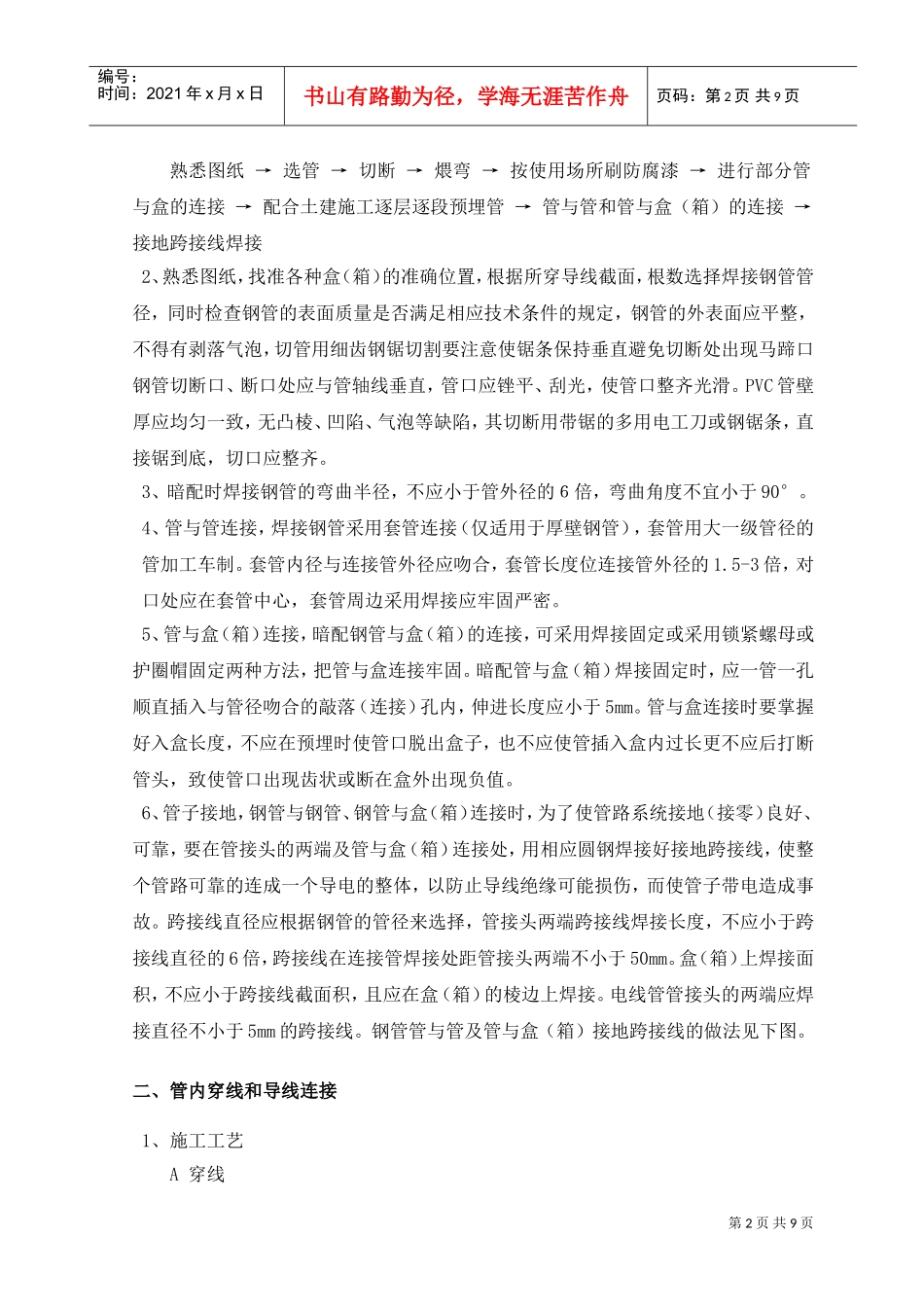

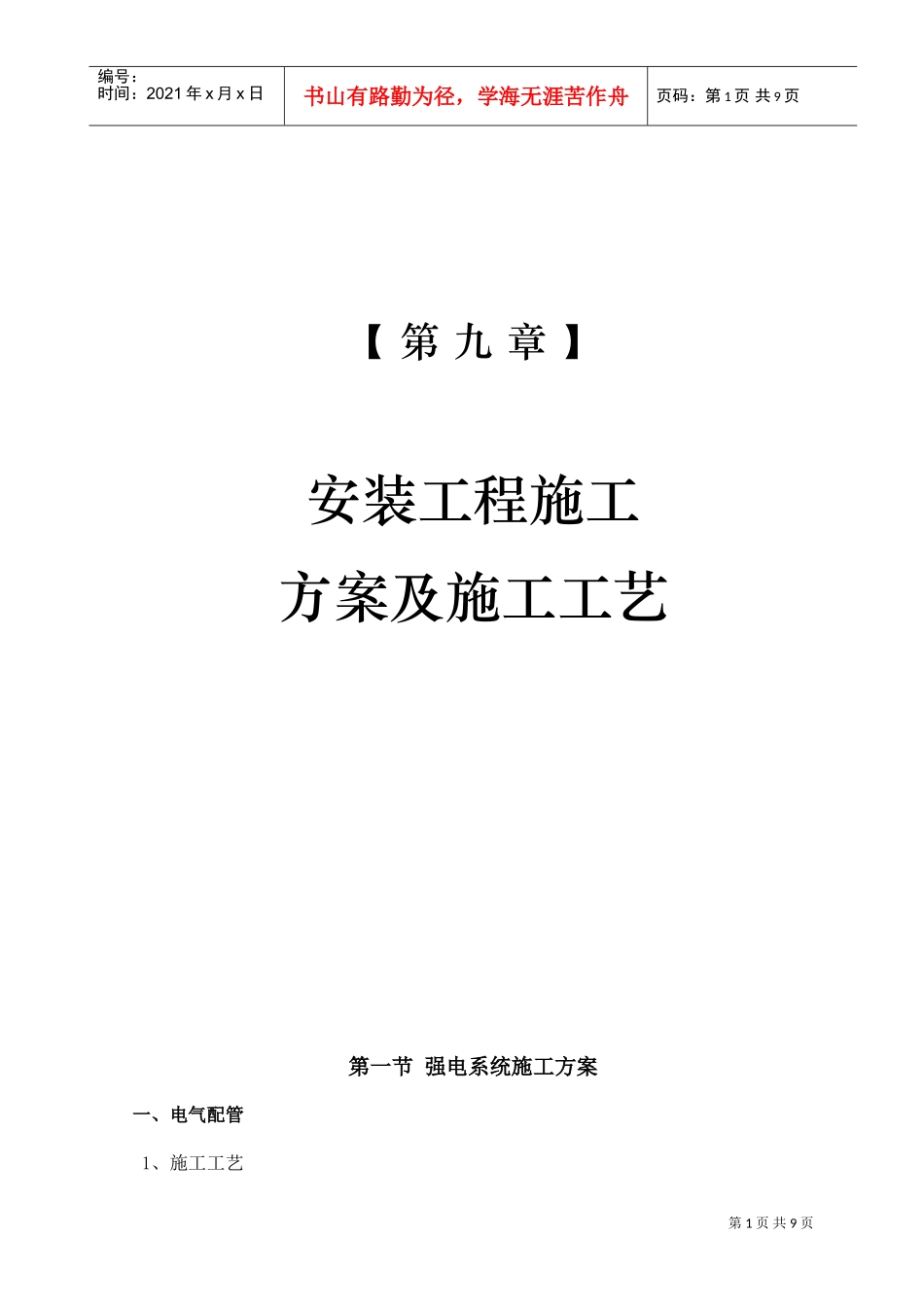

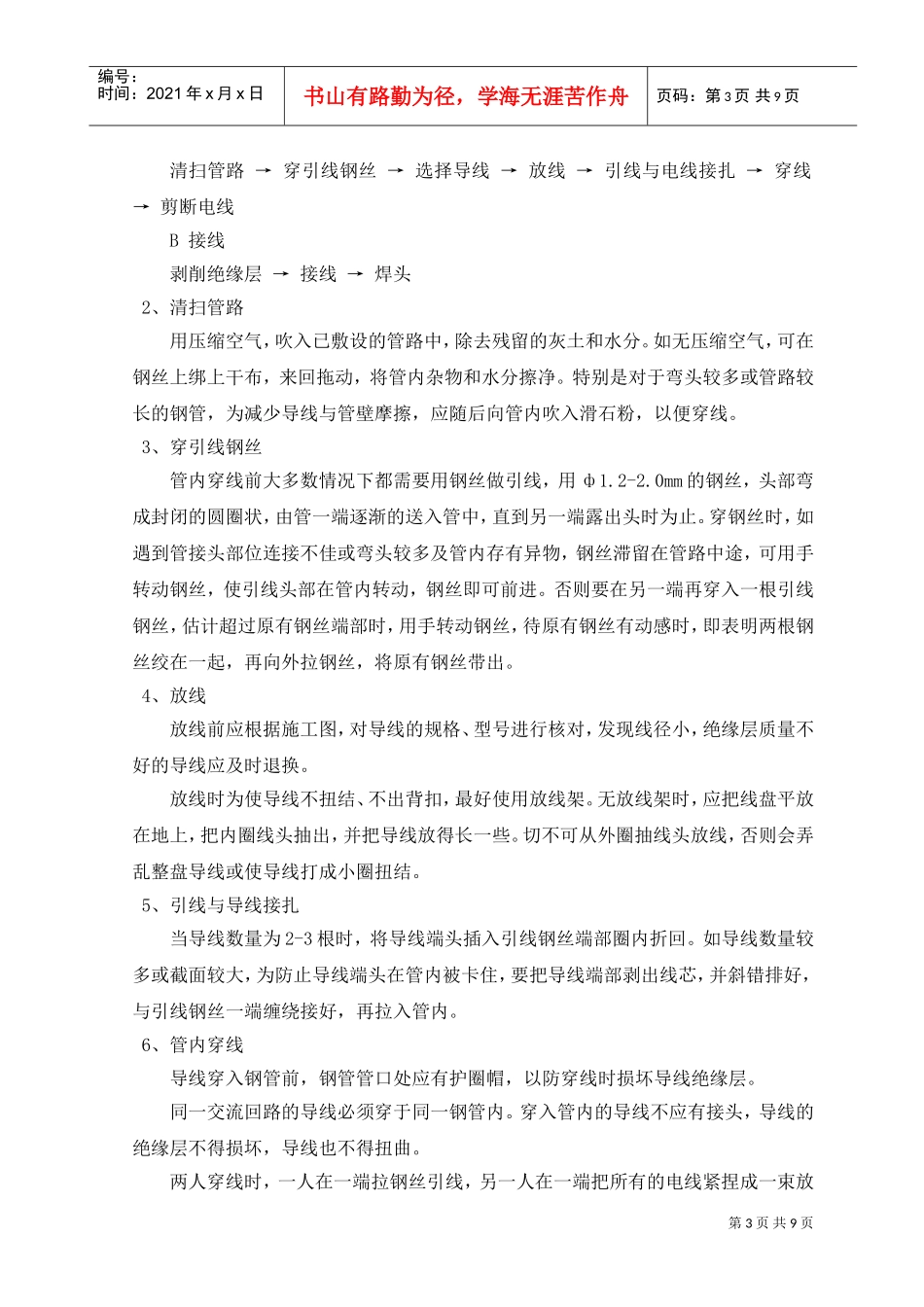

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页【第九章】安装工程施工方案及施工工艺第一节强电系统施工方案一、电气配管1、施工工艺第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页熟悉图纸→选管→切断→煨弯→按使用场所刷防腐漆→进行部分管与盒的连接→配合土建施工逐层逐段预埋管→管与管和管与盒（箱）的连接→接地跨接线焊接2、熟悉图纸，找准各种盒（箱）的准确位置，根据所穿导线截面，根数选择焊接钢管管径，同时检查钢管的表面质量是否满足相应技术条件的规定，钢管的外表面应平整，不得有剥落气泡，切管用细齿钢锯切割要注意使锯条保持垂直避免切断处出现马蹄口钢管切断口、断口处应与管轴线垂直，管口应锉平、刮光，使管口整齐光滑。PVC管壁厚应均匀一致，无凸棱、凹陷、气泡等缺陷，其切断用带锯的多用电工刀或钢锯条，直接锯到底，切口应整齐。3、暗配时焊接钢管的弯曲半径，不应小于管外径的６倍，弯曲角度不宜小于90°。4、管与管连接，焊接钢管采用套管连接（仅适用于厚壁钢管），套管用大一级管径的管加工车制。套管内径与连接管外径应吻合，套管长度位连接管外径的1.5-3倍，对口处应在套管中心，套管周边采用焊接应牢固严密。5、管与盒（箱）连接，暗配钢管与盒（箱）的连接，可采用焊接固定或采用锁紧螺母或护圈帽固定两种方法，把管与盒连接牢固。暗配管与盒（箱）焊接固定时，应一管一孔顺直插入与管径吻合的敲落（连接）孔内，伸进长度应小于5mm。管与盒连接时要掌握好入盒长度，不应在预埋时使管口脱出盒子，也不应使管插入盒内过长更不应后打断管头，致使管口出现齿状或断在盒外出现负值。6、管子接地，钢管与钢管、钢管与盒（箱）连接时，为了使管路系统接地（接零）良好、可靠，要在管接头的两端及管与盒（箱）连接处，用相应圆钢焊接好接地跨接线，使整个管路可靠的连成一个导电的整体，以防止导线绝缘可能损伤，而使管子带电造成事故。跨接线直径应根据钢管的管径来选择，管接头两端跨接线焊接长度，不应小于跨接线直径的6倍，跨接线在连接管焊接处距管接头两端不小于50mm。盒（箱）上焊接面积，不应小于跨接线截面积，且应在盒（箱）的棱边上焊接。电线管管接头的两端应焊接直径不小于5mm的跨接线。钢管管与管及管与盒（箱）接地跨接线的做法见下图。二、管内穿线和导线连接1、施工工艺A穿线第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页清扫管路→穿引线钢丝→选择导线→放线→引线与电线接扎→穿线→剪断电线B接线剥削绝缘层→接线→焊头2、清扫管路用压缩空气，吹入已敷设的管路中，除去残留的灰土和水分。如无压缩空气，可在钢丝上绑上干布，来回拖动，将管内杂物和水分擦净。特别是对于弯头较多或管路较长的钢管，为减少导线与管壁摩擦，应随后向管内吹入滑石粉，以便穿线。3、穿引线钢丝管内穿线前大多数情况下都需要用钢丝做引线，用ф1.2-2.0mm的钢丝，头部弯成封闭的圆圈状，由管一端逐渐的送入管中，直到另一端露出头时为止。穿钢丝时，如遇到管接头部位连接不佳或弯头较多及管内存有异物，钢丝滞留在管路中途，可用手转动钢丝，使引线头部在管内转动，钢丝即可前进。否则要在另一端再穿入一根引线钢丝，估计超过原有钢丝端部时，用手转动钢丝，待原有钢丝有动感时，即表明两根钢丝绞在一起，再向外拉钢丝，将原有钢丝带出。4、放线放线前应根据施工图，对导线的规格、型号进行核对，发现线径小，绝缘层质量不好的导线应及时退换。放线时为使导线不扭结、不出背扣，最好使用放线架。无放线架时，应把线盘平放在地上，把内圈线头抽出，并把导线放得长一些。切不可从外圈抽线头放线，否则会弄乱整盘导线或使导线打成小圈扭结。5、引线与导线接扎当导线数量为2-3根时，将导线端头插入引线钢丝端部圈内折回。如导线数量较多或截面较大，为防止导线端头在管内被卡住，要把导线端部剥出线芯，并斜错排好，与引线钢丝一端缠绕接好，再拉入管内。6、管内穿线导线穿入钢管前，钢管管口处应有护圈帽，以防穿线时损坏导线绝缘层。...
