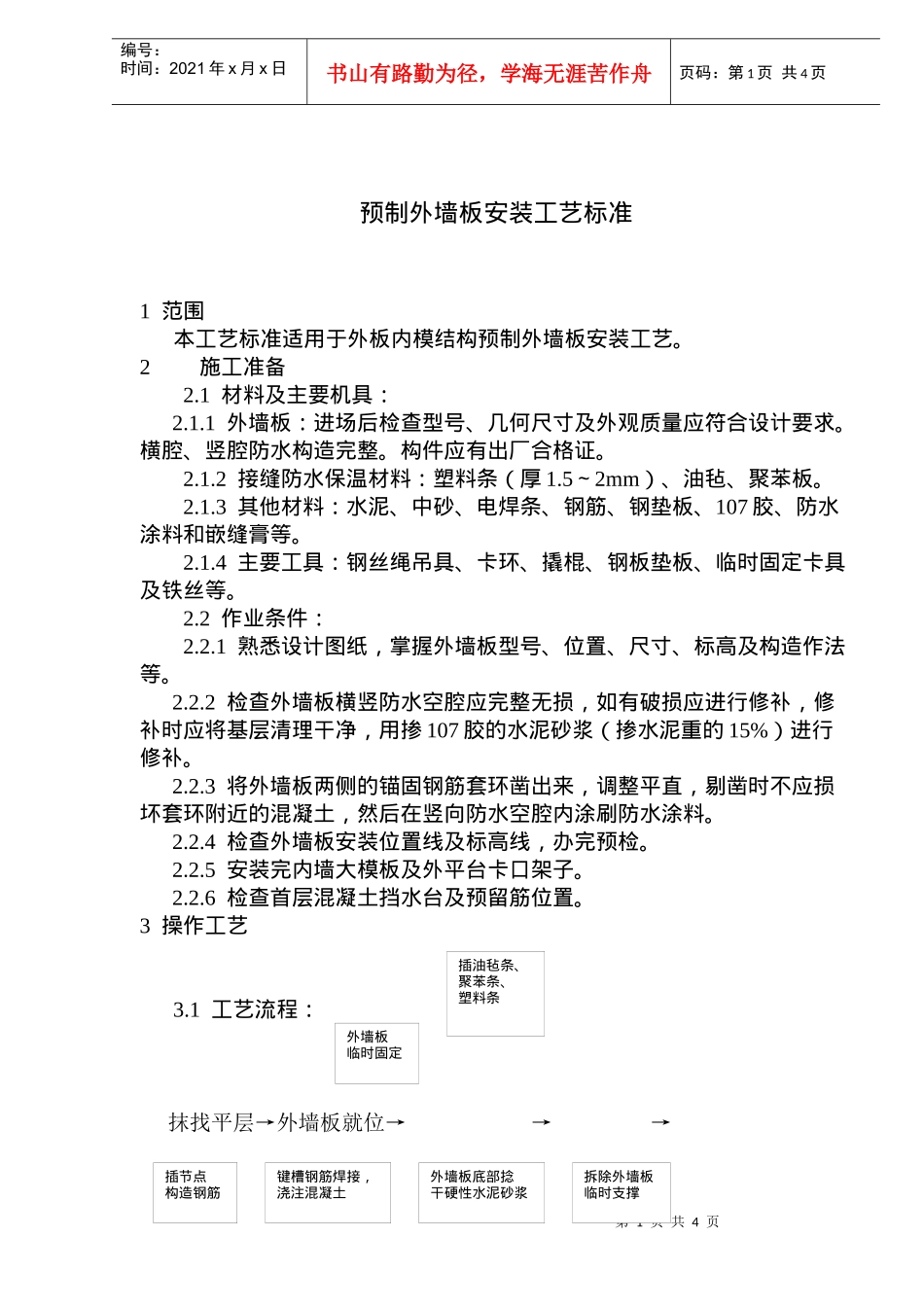

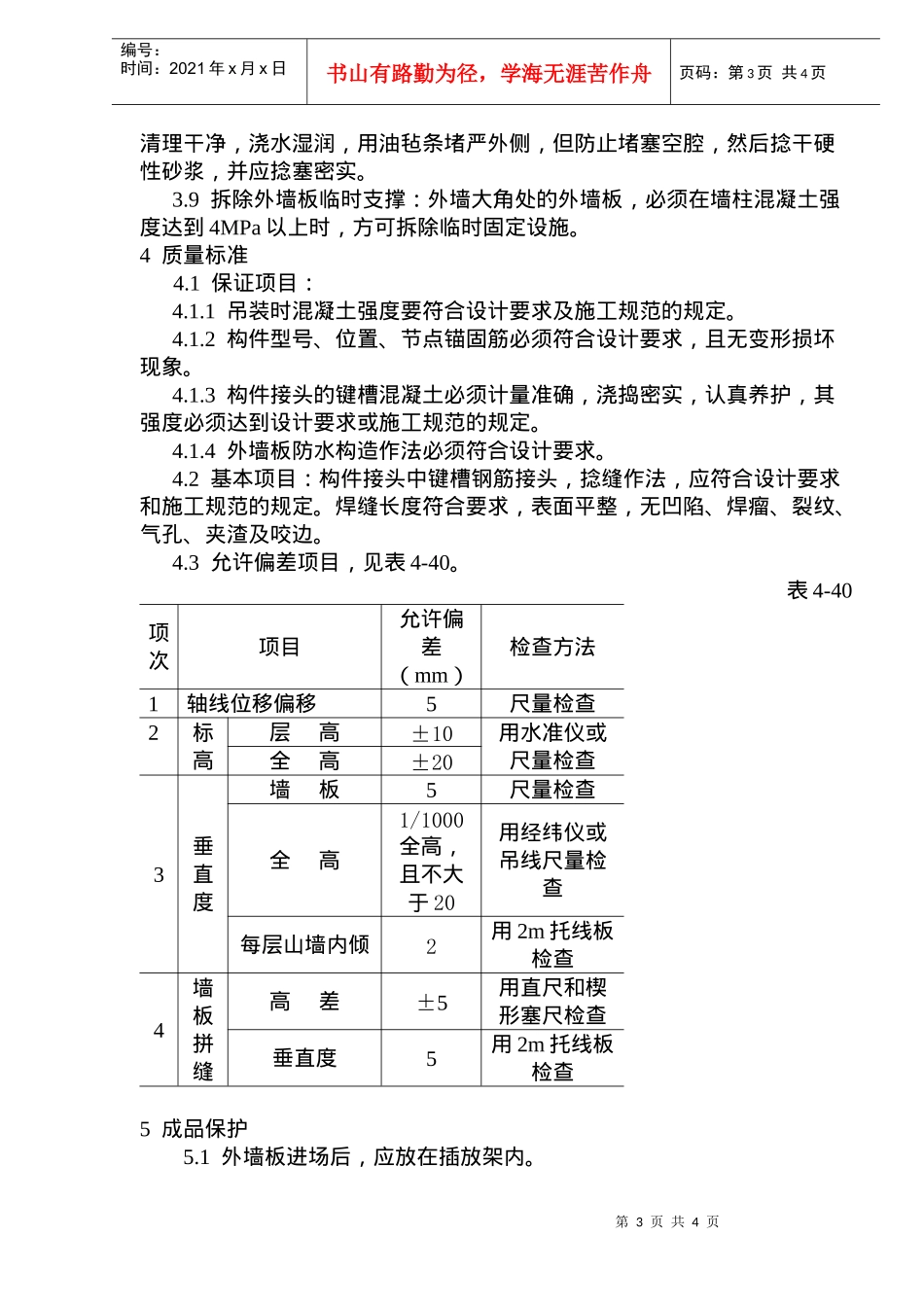

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页预制外墙板安装工艺标准1范围本工艺标准适用于外板内模结构预制外墙板安装工艺。2施工准备2.1材料及主要机具：2.1.1外墙板：进场后检查型号、几何尺寸及外观质量应符合设计要求。横腔、竖腔防水构造完整。构件应有出厂合格证。2.1.2接缝防水保温材料：塑料条（厚1.5～2mm）、油毡、聚苯板。2.1.3其他材料：水泥、中砂、电焊条、钢筋、钢垫板、107胶、防水涂料和嵌缝膏等。2.1.4主要工具：钢丝绳吊具、卡环、撬棍、钢板垫板、临时固定卡具及铁丝等。2.2作业条件：2.2.1熟悉设计图纸，掌握外墙板型号、位置、尺寸、标高及构造作法等。2.2.2检查外墙板横竖防水空腔应完整无损，如有破损应进行修补，修补时应将基层清理干净，用掺107胶的水泥砂浆（掺水泥重的15%）进行修补。2.2.3将外墙板两侧的锚固钢筋套环凿出来，调整平直，剔凿时不应损坏套环附近的混凝土，然后在竖向防水空腔内涂刷防水涂料。2.2.4检查外墙板安装位置线及标高线，办完预检。2.2.5安装完内墙大模板及外平台卡口架子。2.2.6检查首层混凝土挡水台及预留筋位置。3操作工艺3.1工艺流程：抹找平层→外墙板就位→→→外墙板临时固定插油毡条、聚苯条、塑料条插节点构造钢筋键槽钢筋焊接，浇注混凝土外墙板底部捻干硬性水泥砂浆拆除外墙板临时支撑第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页→→→3.2抹找平层：先按标高抹好砂浆找平层，使其达到一定的强度，外墙板就位前应浇素水泥浆，以使结合面严密，标高准确。如不抹找平层，则应采取先抹找平点的方法，待外墙板调整就位后，外墙板下面的缝隙及时捻塞干硬性水泥砂浆，但要捻塞密实。3.3外墙板就位：外墙板起吊前，检查吊环，用卡环销紧，吊运到安装位置时，先找好竖向位置，再缓缓下降就位。外墙板就位时，以外墙边线为准，做到外墙面顺直，墙身垂直，缝隙一致，企口缝不得错位，防止挤严平腔。标高必须准确，防止披水台高于挡水台。严禁在披水台、挡水台部位撬动外墙板，并在整个安装过程中注意保护外墙板的棱角和防水构造。安装时应由专人负责外墙板下口定位、对线，并用靠尺板找直。安装首层外墙板时，应特别注意质量，使之成为以上各层的基准。3.4外墙板临时固定：外墙板就位后，用花篮螺栓或临时固定卡具将外墙板与大模板拉牢。大角处与山墙板相邻的两块外墙板应相互拉接固定，拉牢后方准脱钩。每层大角垂直度应用经纬仪检查一遍。3.5插油毡条、苯板条、塑料条：先将油毡条与聚苯条预先粘牢，一起插到防水空腔内，应嵌插到底，周边严密，不得鼓出或折裂。在浇筑混凝土前应检查嵌插是否完好，插塑料条时，上下端的做法应符合设计要求，塑料条宽度应适宜。3.6插节点构造钢筋：外墙板侧面伸出的钢筋套环应与内横墙的钢筋套环重合，将竖向钢筋插入重合的钢筋套环内。每块外墙板与内墙交接处应至少插入3个套环，并绑扎牢固（应作隐蔽验收）。3.7键槽钢筋焊接浇混凝土：当现浇内墙采用平模施工时，外墙板就位后，键槽内的连接钢筋应随安装随焊接；如采用筒模施工时，在拆模后立即焊接。焊缝厚度和长度应按设计规定，当设计无规定时，焊缝厚度为6mm，长度为90mm。上下钢筋错位时，应理顺搭接再行焊接，上下钢筋搭接长度不够时，可加帮条钢筋或加厚度为8mm的钢板进行焊接。钢筋单面焊接长度不够时可双面焊接。经检查焊接质量合格后，办理隐检手续，方可浇筑混凝土。在吊装上一层外墙板前，应将键槽混凝土浇筑完丝，键槽混凝土必须振捣密实。3.8外墙板底部捻干硬性水泥砂浆：键槽钢筋焊接后，应将外墙板底部第3页共4页第2页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共4页清理干净，浇水湿润，用油毡条堵严外侧，但防止堵塞空腔，然后捻干硬性砂浆，并应捻塞密实。3.9拆除外墙板临时支撑：外墙大角处的外墙板，必须在墙柱混凝土强度达到4MPa以上时，方可拆除临时固定设施。4质量标准4.1保证项目：4.1.1吊装时混凝土强度要符合设计要求及施工规范的规定。4.1.2构件型号、位置、节点锚固筋必须符合设计...
