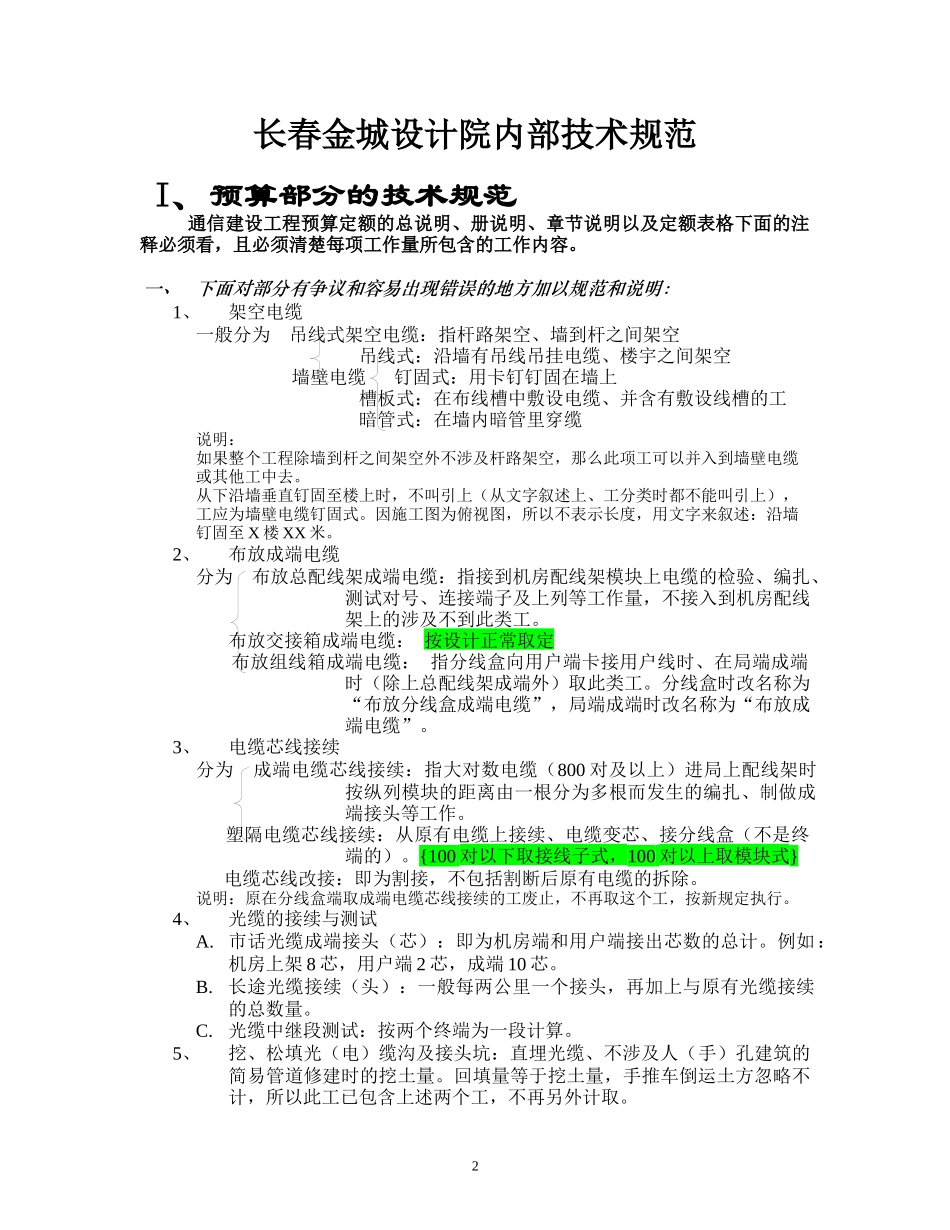

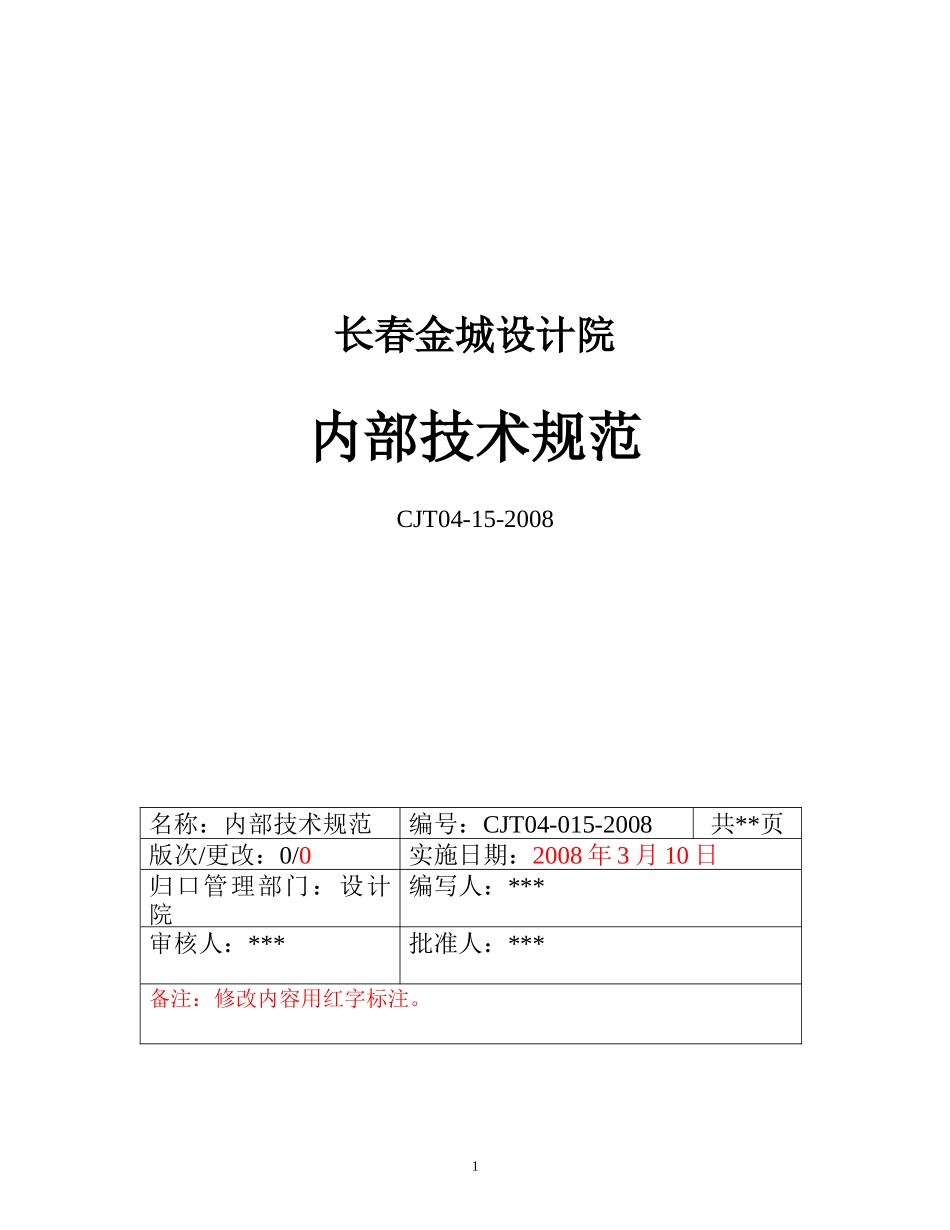

长春金城设计院内部技术规范CJT04-15-2008名称：内部技术规范编号：CJT04-015-2008共**页版次/更改：0/0实施日期：2008年3月10日归口管理部门：设计院编写人：***审核人：***批准人：***备注：修改内容用红字标注。1长春金城设计院内部技术规范I、预算部分的技术规范通信建设工程预算定额的总说明、册说明、章节说明以及定额表格下面的注释必须看，且必须清楚每项工作量所包含的工作内容。一、下面对部分有争议和容易出现错误的地方加以规范和说明：1、架空电缆一般分为吊线式架空电缆：指杆路架空、墙到杆之间架空吊线式：沿墙有吊线吊挂电缆、楼宇之间架空墙壁电缆钉固式：用卡钉钉固在墙上槽板式：在布线槽中敷设电缆、并含有敷设线槽的工暗管式：在墙内暗管里穿缆说明：如果整个工程除墙到杆之间架空外不涉及杆路架空，那么此项工可以并入到墙壁电缆或其他工中去。从下沿墙垂直钉固至楼上时，不叫引上（从文字叙述上、工分类时都不能叫引上），工应为墙壁电缆钉固式。因施工图为俯视图，所以不表示长度，用文字来叙述：沿墙钉固至X楼XX米。2、布放成端电缆分为布放总配线架成端电缆：指接到机房配线架模块上电缆的检验、编扎、测试对号、连接端子及上列等工作量，不接入到机房配线架上的涉及不到此类工。布放交接箱成端电缆：按设计正常取定布放组线箱成端电缆：指分线盒向用户端卡接用户线时、在局端成端时（除上总配线架成端外）取此类工。分线盒时改名称为“布放分线盒成端电缆”，局端成端时改名称为“布放成端电缆”。3、电缆芯线接续分为成端电缆芯线接续：指大对数电缆（800对及以上）进局上配线架时按纵列模块的距离由一根分为多根而发生的编扎、制做成端接头等工作。塑隔电缆芯线接续：从原有电缆上接续、电缆变芯、接分线盒（不是终端的）。{100对以下取接线子式，100对以上取模块式}电缆芯线改接：即为割接，不包括割断后原有电缆的拆除。说明：原在分线盒端取成端电缆芯线接续的工废止，不再取这个工，按新规定执行。4、光缆的接续与测试A.市话光缆成端接头（芯）：即为机房端和用户端接出芯数的总计。例如：机房上架8芯，用户端2芯，成端10芯。B.长途光缆接续（头）：一般每两公里一个接头，再加上与原有光缆接续的总数量。C.光缆中继段测试：按两个终端为一段计算。5、挖、松填光（电）缆沟及接头坑：直埋光缆、不涉及人（手）孔建筑的简易管道修建时的挖土量。回填量等于挖土量，手推车倒运土方忽略不计，所以此工已包含上述两个工，不再另外计取。26、部分工作量的计算方法及规定：A.施工测量光（电）缆：为施工图上的测量距离，不包括预留部分；（施工图为俯视图，所以包括横向距离与纵向距离之和，即包含引上距离。室内综合布线除外）；室内综合布线、模块配线电缆施工测量=楼（长+宽）×楼层数+楼高。B.施工测量通信管道：为人孔中心至人孔中心长度总和+局前井进局之间的横向距离（即引上距离）。C.人工开挖路面：路面厚度要与计算路面体积时所用的厚度相符，面积S=上口路面宽B×（开挖混凝土\柏油\花砖路面长度L-∑（各型号人孔长度L×个数））+人孔上口路面面积（可查表）×个数D.开挖土方及石方=管道沟V+人孔坑V-路面层V。a.管道沟体积V=管道沟梯形截面积S×管道沟净长L；b.人孔坑体积可查表P143附录十三；c.路面层体积=路面面积S×路面厚度（水泥—150mm,柏油—250mm,砖—100mm），与预算中的开挖路面厚度要一致。d.涉及到的几项数字：a)人孔长度：根据人孔装置图标准，手孔（900×1200L）=1.38米；小号直通L=2.54米；小三通L=3.72米；小四通L=4.86米；大直通L=3.14米；大三通L=4.27米；大四通L=5.56米。粗略计算15°、30°、45°、60°、75°的长度与直通相同b)管道沟深h：根据管道挖沟净埋深不小于1米来计算，管道基础为100mm的：1层管道1.3米；2层管道1.45米；3层管道1.6米；4层管道1.7米，根据管道基础的厚度、管道几层来以此类推。（特殊情况特殊对待，例如现在2×1型管道挖深1.5米、简易管道1米等）c)沟底宽A：管道基础630mm以下宽时，沟底宽为基础宽+300mm（每侧各加150mm）；管道基础630mm以上时，沟底宽为基础宽+600mm（每侧各加300mm）。有挡...
