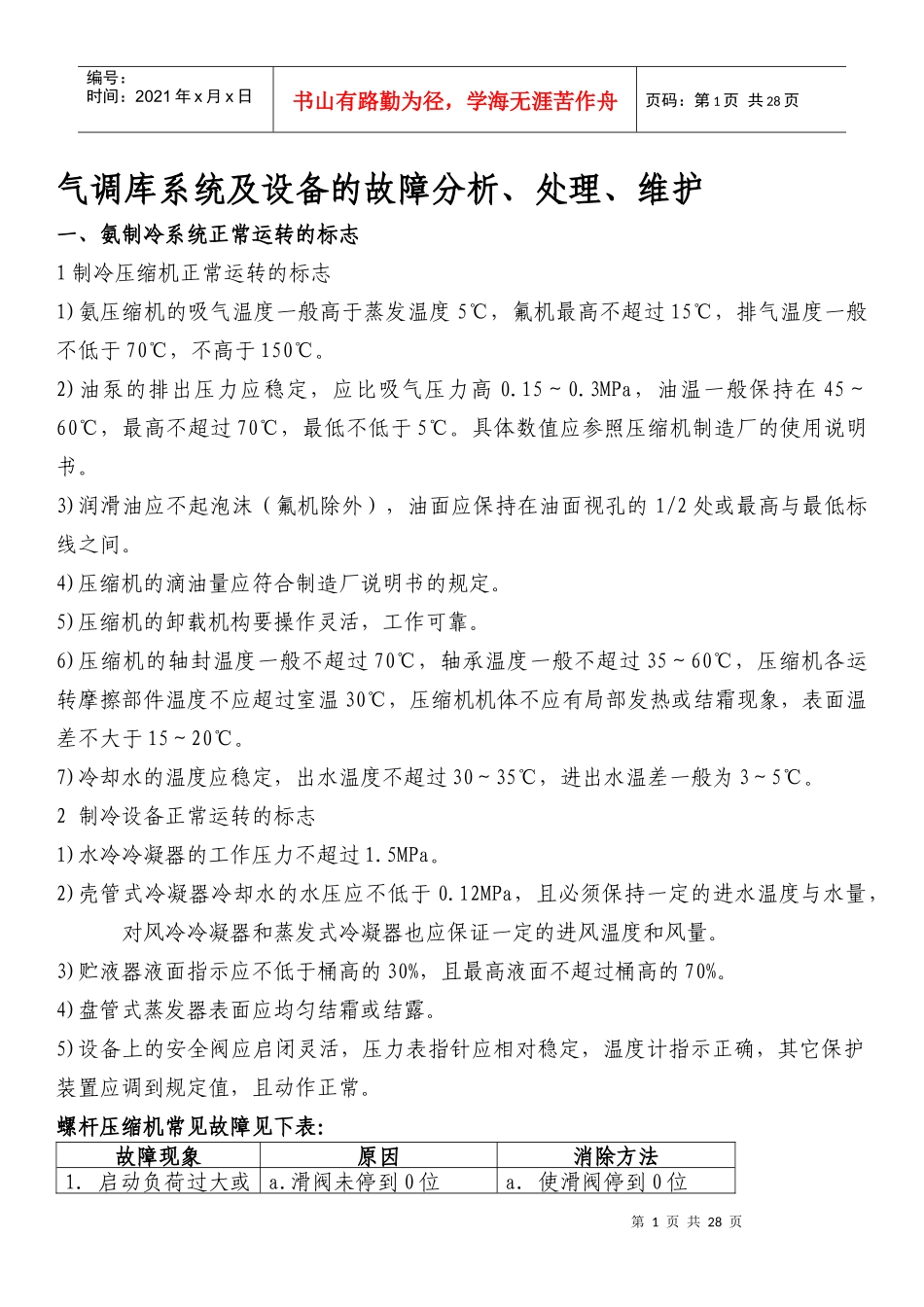

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页气调库系统及设备的故障分析、处理、维护一、氨制冷系统正常运转的标志1制冷压缩机正常运转的标志1)氨压缩机的吸气温度一般高于蒸发温度5℃，氟机最高不超过15℃，排气温度一般不低于70℃，不高于150℃。2)油泵的排出压力应稳定，应比吸气压力高0.15～0.3MPa，油温一般保持在45～60℃，最高不超过70℃，最低不低于5℃。具体数值应参照压缩机制造厂的使用说明书。3)润滑油应不起泡沫（氟机除外），油面应保持在油面视孔的1/2处或最高与最低标线之间。4)压缩机的滴油量应符合制造厂说明书的规定。5)压缩机的卸载机构要操作灵活，工作可靠。6)压缩机的轴封温度一般不超过70℃，轴承温度一般不超过35～60℃，压缩机各运转摩擦部件温度不应超过室温30℃，压缩机机体不应有局部发热或结霜现象，表面温差不大于15～20℃。7)冷却水的温度应稳定，出水温度不超过30～35℃，进出水温差一般为3～5℃。2制冷设备正常运转的标志1)水冷冷凝器的工作压力不超过1.5MPa。2)壳管式冷凝器冷却水的水压应不低于0.12MPa，且必须保持一定的进水温度与水量，对风冷冷凝器和蒸发式冷凝器也应保证一定的进风温度和风量。3)贮液器液面指示应不低于桶高的30%，且最高液面不超过桶高的70%。4)盘管式蒸发器表面应均匀结霜或结露。5)设备上的安全阀应启闭灵活，压力表指针应相对稳定，温度计指示正确，其它保护装置应调到规定值，且动作正常。螺杆压缩机常见故障见下表：故障现象原因消除方法1．启动负荷过大或a.滑阀未停到0位a.使滑阀停到0位第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页根本不能启动。b.压缩机内充满了润滑油或液体制冷剂c.部分运动部件严重磨损或烧伤d.电压不足b.按转动方向盘动压缩机，排出积液或积油c.拆卸检修及更换零部件d.检查电网电压值2.机组发生不正常振动a.机组地脚螺栓未紧固b.压缩机与电动机不同轴c.因管道振动引起机组振动加剧d.过量的液态制冷剂被吸入机体内e.滑阀不能定位而且振动f.吸气腔真空度过高a.旋紧地脚螺栓b.重新找正c.加支撑点或改变支撑点d.调整系统供液量e.检查油活塞及增减载阀是否泄漏f.开大吸气截止阀3.压缩机运转后自动停机a.自动保护及自动控制元件调定值不能适应工况的要求b.控制电路内部存在故障c.过载a.检查各调定值是否合理，适当调整b.检查电路，消除故障c.检查原因并消除4.制冷能力不足a.滑阀的位置不合适或其它故障b.吸气过滤器堵塞c.机器不正常磨损，造成间隙过大d.吸气管线阻力损失过大e.高低压系统间泄漏f.喷油量不足，不能实现密封g.排气压力远高于冷凝压力h.吸气截止阀未全开a.检查指示器并调整位置，检修滑阀b.拆下吸气过滤器的过滤网清洗c.调整或更换零件d.检查阀门（如吸气截止阀或止回阀）e.检查旁通管路f.检查油路系统g.检查排气系统管路及阀门，清除排气系统阻力。h.打开5.运转中机器出现不正常响声a.转子齿槽内有杂物b.止推轴承损坏c.轴承磨损造成转子与机壳间的摩擦d.滑阀偏斜a.检修转子及吸气过滤器b.更换轴承c.更换轴承d.检修滑阀导向块及第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页e.运动部件连接处松动导向柱e.拆开机器检修，加强防松措施6．排气温度过高a.压缩比较大b.油温过高c.吸入严重过热的蒸气d.喷油量不足e.空气渗入氨制冷系统a.降低排气压力和负荷b.清除油冷却器传热面上的污垢，降低水温或增大水量c.向蒸发系统供液d.提高喷油量e.排出空气，检查空气渗入部件7．排气温度或油温度下降a.吸入湿蒸气或液体制冷剂b.连续无负荷运转c.排气压力异常低a.减少向蒸发系统的供液量b.检查滑阀c.降低冷凝器的冷凝能力、减小供水量8．滑阀动作太快手动阀开启过大适当关闭进油截止阀9．滑阀动作不灵活或不动作a.电磁阀动作不灵b.油管路系统接头堵塞c.手动阀关闭d.油活塞卡住或漏油a.检修电磁阀b.检修c.打开进油截止阀d.检修10．压缩机机体温度过高a.吸气严重过热b.旁通管路泄漏c.摩擦部位严重磨损d.压缩比过高a.降低吸气过热度b.检修旁通管路及...
