ZL-F3-S500Ⅰ500L纯净水设备简单方案VIP免费

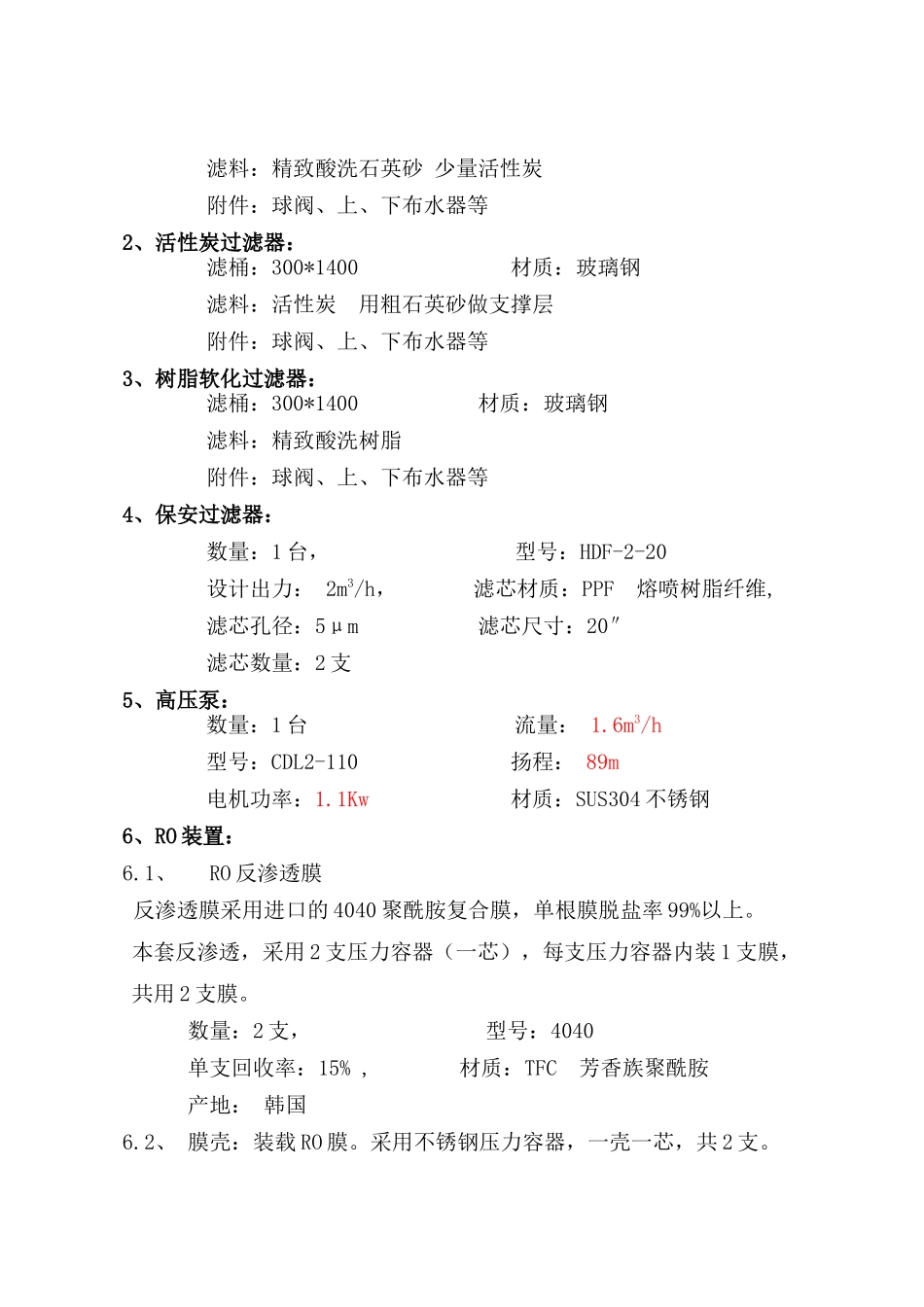

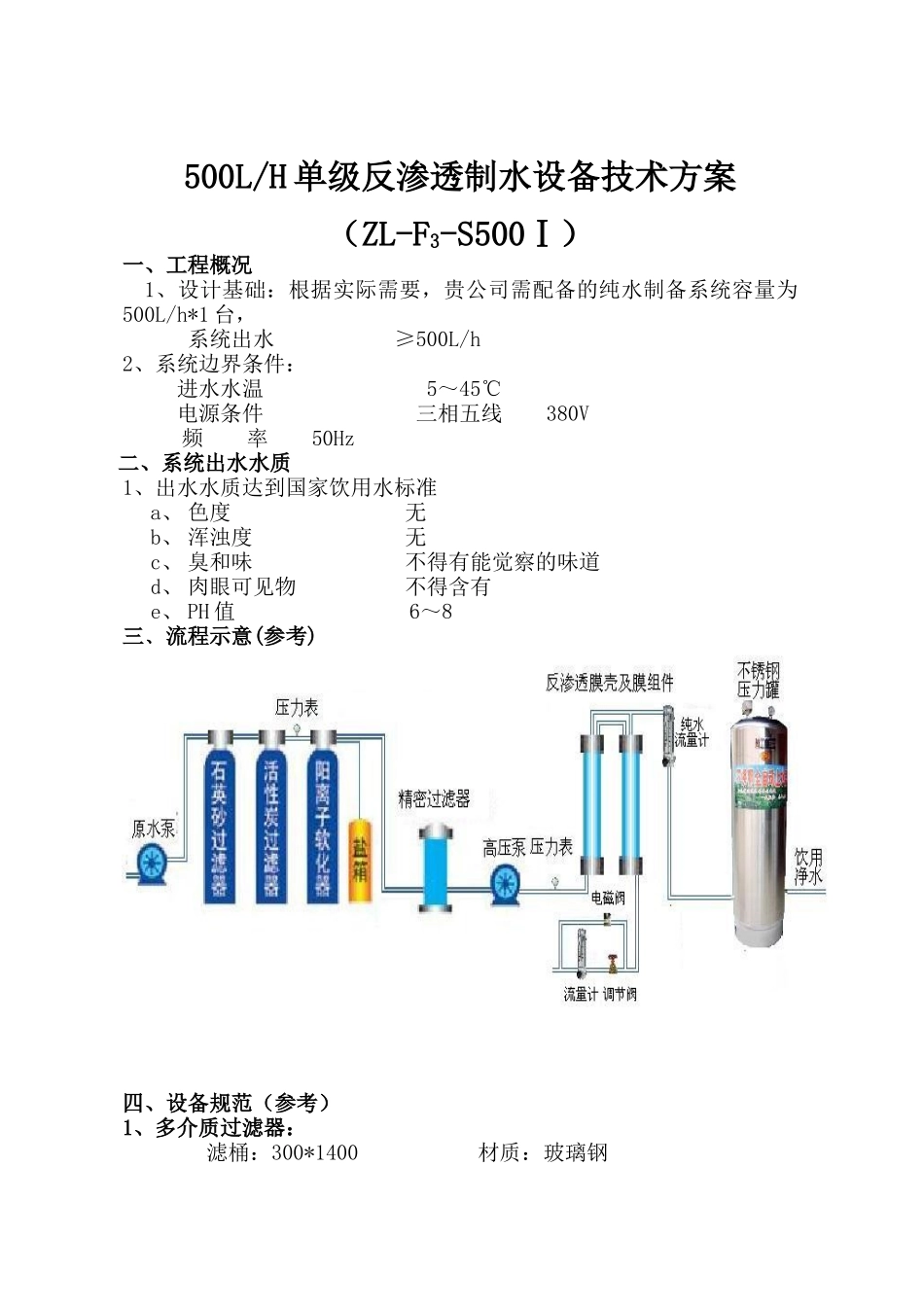

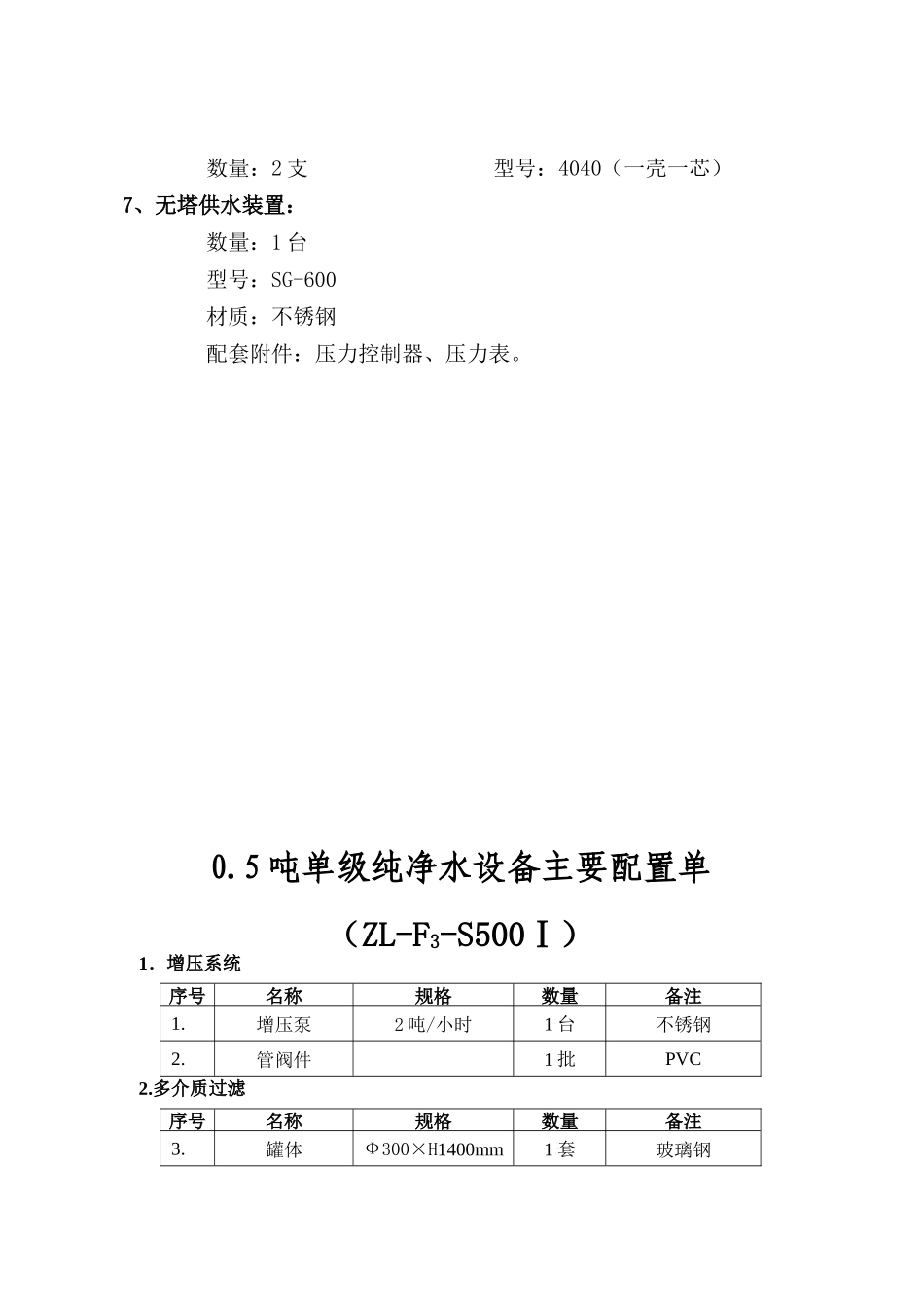

500L/H单级反渗透制水设备技术方案（ZL-F3-S500Ⅰ）一、工程概况1、设计基础：根据实际需要，贵公司需配备的纯水制备系统容量为500L/h*1台，系统出水≥500L/h2、系统边界条件：进水水温5～45℃电源条件三相五线380V频率50Hz二、系统出水水质1、出水水质达到国家饮用水标准a、色度无b、浑浊度无c、臭和味不得有能觉察的味道d、肉眼可见物不得含有e、PH值6～8三﹑流程示意(参考)四、设备规范（参考）1、多介质过滤器：滤桶：300*1400材质：玻璃钢滤料：精致酸洗石英砂少量活性炭附件：球阀、上、下布水器等2、活性炭过滤器：滤桶：300*1400材质：玻璃钢滤料：活性炭用粗石英砂做支撑层附件：球阀、上、下布水器等3、树脂软化过滤器：滤桶：300*1400材质：玻璃钢滤料：精致酸洗树脂附件：球阀、上、下布水器等4、保安过滤器：数量：1台，型号：HDF-2-20设计出力：2m3/h，滤芯材质：PPF熔喷树脂纤维,滤芯孔径：5μm滤芯尺寸：20″滤芯数量：2支5、高压泵：数量：1台流量：1.6m3/h型号：CDL2-110扬程：89m电机功率：1.1Kw材质：SUS304不锈钢6、RO装置：6.1、RO反渗透膜反渗透膜采用进口的4040聚酰胺复合膜，单根膜脱盐率99%以上。本套反渗透，采用2支压力容器（一芯），每支压力容器内装1支膜，共用2支膜。数量：2支，型号：4040单支回收率：15%,材质：TFC芳香族聚酰胺产地：韩国6.2、膜壳：装载RO膜。采用不锈钢压力容器，一壳一芯，共2支。数量：2支型号：4040（一壳一芯）7、无塔供水装置：数量：1台型号：SG-600材质：不锈钢配套附件：压力控制器、压力表。0.5吨单级纯净水设备主要配置单（ZL-F3-S500Ⅰ）1．增压系统序号名称规格数量备注1.增压泵2吨/小时1台不锈钢2.管阀件1批PVC2.多介质过滤序号名称规格数量备注3.罐体Ф300×H1400mm1套玻璃钢4.石英砂Ф0.3-1.01批精致酸洗5.控制阀1套润新6.上下布水器1套淅江3.活性炭过滤序号名称规格数量备注7.罐体Ф300×H1400mm1套玻璃钢8.活性炭Ф0.8-1.81批果壳9.控制阀1套润新10.上下布水器1个淅江4.软化过滤11.罐体Ф300×H1400mm1套玻璃钢12.树脂001*71批争光13.控制阀1套润新14.上下布水器1个淅江15.盐箱60L1个PE5.精密（保安）过滤序号名称规格数量备注16.过滤器HDF—2-201个PE17.滤芯Φ65×H500mm2支PP熔喷聚丙烯5um6.反渗透装置序号名称规格数量备注18.高压泵CDL2-1101台不锈钢(南方)19.低压保护JC-2061个浙江20.RO膜壳40402支不锈钢21.反渗透膜40402支进口韩国22.浓水手动调节阀DN201个黄铜23.浓水电动冲洗阀DN251个无铅黄铜24.RO进水压力表0-10kg/cm1个不锈钢浸油，面板式25.RO浓水压力表0-30kg/cm1个不锈钢浸油，面板式26.浓水流量计10G1个面板式27.淡水流量计5G1个面板式28.管阀件1批UPVC29.组合电控箱一套30.不锈钢架一套7.储水供水装置序号名称规格数量备注31.无塔储水罐SG-6001台不锈钢32.压力控制器JC-2061个浙江33.压力表0-10kg/cm1支立式郑州世冠净水设备有限责任公司网址：http://www.zzshiguan.com厂址：中原路西环路交叉口西1000米路南电话：0371-63916789传真：0371-86222776售后服务1所供设备一年免费保修服务，在保修期内，因设备、材料等原因造成的设备损坏或故障，均予以免费维修或更换。保修期满后，仍提供终身的、优质的维修服务。2提供系统的终身技术指导、提供免费技术咨询及技术服务。3对于客户要求，保证在3小时以内予以答复，如有必要，尽量在规定时间内赶到用户现场予以服务。施工安排保证派合格的技术人员到现场服务，保证所供设备按时保质完成安装及及时投用。服务计划表序号技术服务内容计划时间备注1设备生产加工厂家提出供方2设备安装厂家提出现场3设备调试和现场培训厂家提出现场世冠净水设备有限公司热忱欢迎您的到来
